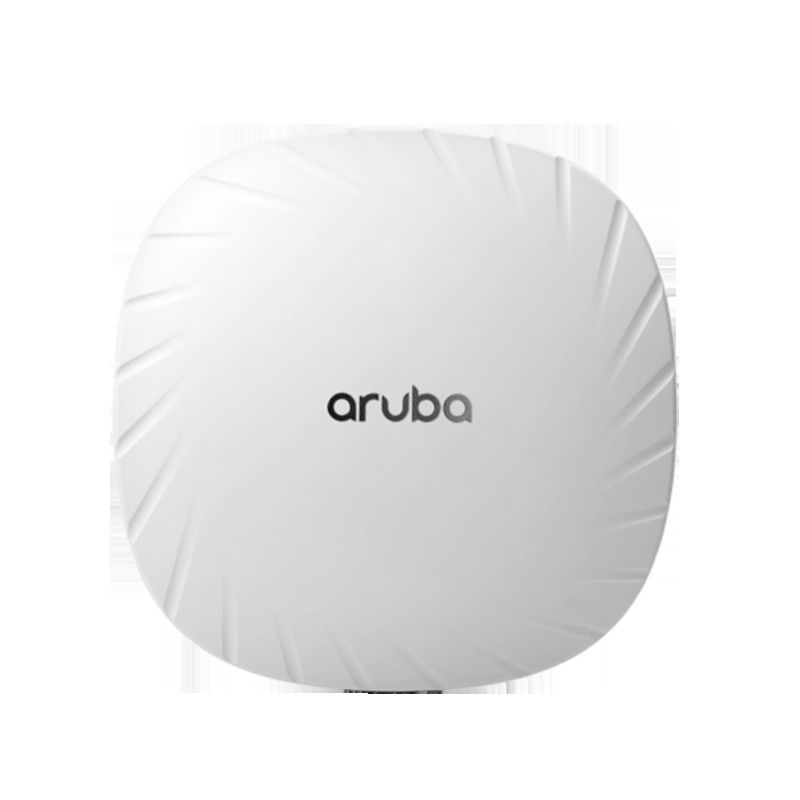

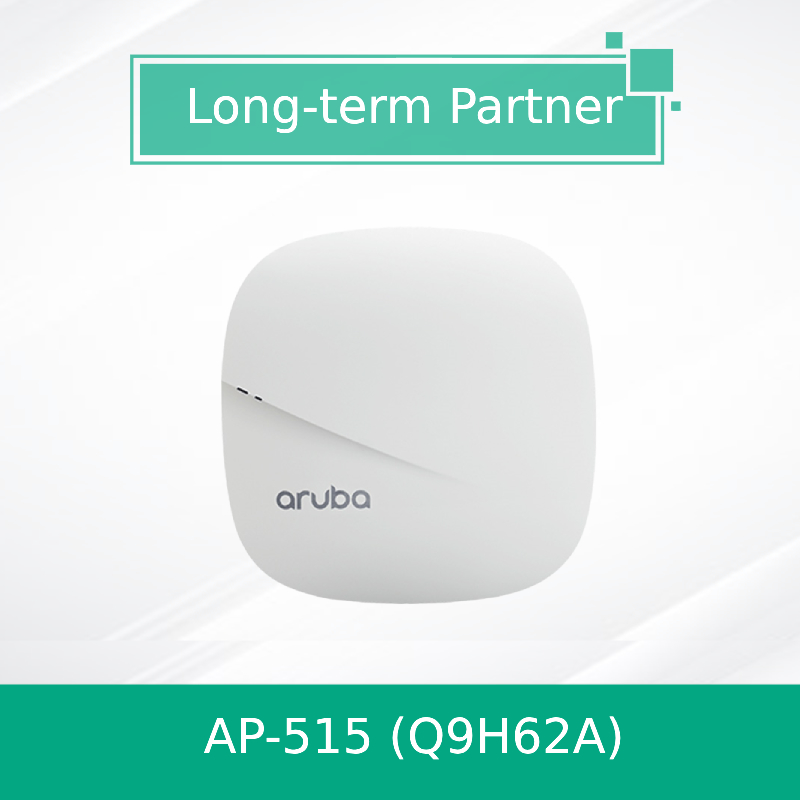

วิทยุคู่ 510 Series Campus AP 515 Aruba Wifi 6 802.11ax เสาอากาศภายใน Unified AP

จุดเชื่อมต่อ Aruba Wi-Fi 6 ให้ประสิทธิภาพสูง
การเชื่อมต่อสำหรับองค์กรใด ๆ ที่กำลังเติบโต
จำนวนความต้องการด้าน IoT และความคล่องตัวด้วยการรวมกัน
อัตราข้อมูลสูงสุดถึง 2.69Gbps ​​พวกเขาให้ความเร็วและ
ความน่าเชื่อถือที่จำเป็นสำหรับสภาพแวดล้อมขององค์กรใดๆ

ตัวแปรฮาร์ดแวร์
• AP-514: รุ่นเสาอากาศภายนอก
• AP-515: รุ่นเสาอากาศภายใน
ข้อมูลจำเพาะของวิทยุ Wi-Fi
• ประเภท AP: ภายในอาคาร วิทยุคู่ 5GHz 802.11ax 4x4 MIMO และ
2.4GHz 802.11ax 2x2 MIMO
• วิทยุ 5GHz:
- MIMO ผู้ใช้เดี่ยว (SU) สตรีมเชิงพื้นที่สี่รายการสูงสุด
อัตราข้อมูลไร้สาย 4.8Gbps สำหรับ 4SS HE160 แต่ละตัว
อุปกรณ์ไคลเอนต์ 802.11ax (สูงสุด)
- MIMO ผู้ใช้เดี่ยว (SU) สองสตรีมเชิงพื้นที่สูงสุด
อัตราข้อมูลไร้สาย 1.2Gbps สำหรับ 2SS HE80 แต่ละตัว
อุปกรณ์ไคลเอ็นต์ 802.11ax (ทั่วไป)
- MIMO ผู้ใช้หลายคน (MU) สตรีมเชิงพื้นที่สี่รายการสูงสุด
อัตราข้อมูลไร้สาย 4.8Gbps ถึงสี่ 1SS หรือสอง 2SS
HE160 802.11ax DL-MU-MIMO อุปกรณ์ไคลเอนต์
พร้อมกัน (สูงสุด)
- MIMO ผู้ใช้หลายคน (MU) สตรีมเชิงพื้นที่สี่รายการสูงสุด
อัตราข้อมูลไร้สาย 2.4Gbps ถึงสี่ 1SS หรือสอง 2SS
อุปกรณ์ไคลเอ็นต์ที่รองรับ HE80 802.11ax DL-MU-MIMO
พร้อมกัน (ปกติ)
• วิทยุ 2.4GHz:
- MIMO ผู้ใช้เดี่ยว (SU) สองสตรีมเชิงพื้นที่สูงสุด
อัตราข้อมูลไร้สาย 574Mbps ไปยังไคลเอนต์ 2SS HE40 802.11ax
อุปกรณ์ (สูงสุด)
- MIMO ผู้ใช้เดี่ยว (SU) สองสตรีมเชิงพื้นที่สูงสุด
อัตราข้อมูลไร้สาย 287Mbps ไปยังไคลเอนต์ 2SS HE20 802.11ax
อุปกรณ์ (ทั่วไป)
• รองรับอุปกรณ์ไคลเอนต์ที่เกี่ยวข้องสูงสุด 512 เครื่องต่อวิทยุ
และมากถึง 16 BSSIDs ต่อวิทยุ
• คลื่นความถี่ที่รองรับ (เฉพาะประเทศ
มีข้อจำกัด):
- 2.400 ถึง 2.4835GHz ISM
- 5.150 ถึง 5.250GHz U-NII-1
- 5.250 ถึง 5.350GHz U-NII-2A
- 5.470 ถึง 5.725GHz U-NII-2C
- 5.725 ถึง 5.850GHz U-NII-3/ISM
- 5.850 ถึง 5.895GHz U-NII-4
• ช่องทางที่มี: ขึ้นอยู่กับการกำหนดค่า
โดเมนการกำกับดูแล
• การเลือกความถี่แบบไดนามิก (DFS) เพิ่มประสิทธิภาพการใช้งาน
สเปกตรัม RF ที่มีอยู่
- รวม Zero-Wait DFS (ZWDFS) เพื่อเร่งช่องสัญญาณ
การเปลี่ยนแปลง
• เทคโนโลยีวิทยุที่รองรับ:
- 802.11b: สเปกตรัมสเปกตรัมลำดับตรง (DSSS)
- 802.11a/g/n/ac: การแบ่งความถี่แบบตั้งฉาก
มัลติเพล็กซ์ (OFDM)
- 802.11ax: ทวีคูณการแบ่งความถี่แบบตั้งฉาก
เข้าถึง (OFDMA) ด้วยหน่วยทรัพยากรสูงสุด 16 หน่วย (สำหรับ
ช่อง 80MHz)
• ประเภทการมอดูเลตที่รองรับ:
- 802.11b: BPSK, QPSK, CCK
- 802.11a/g/n: BPSK, QPSK, 16-QAM, 64-QAM, 256-QAM
(นามสกุลกรรมสิทธิ์)
- 802.11ac: BPSK, QPSK, 16-QAM, 64-QAM, 256-QAM,
1024-QAM (ส่วนขยายที่เป็นกรรมสิทธิ์)
- 802.11ax: BPSK, QPSK, 16-QAM, 64-QAM, 256-QAM,
รองรับ 1024-QAM802.11n ความเร็วสูง (HT):
HT20/40
• รองรับ 802.11ac ความเร็วสูงมาก (VHT):
VHT20/40/80/160
• รองรับ 802.11ax ประสิทธิภาพสูง (HE): HE20/40/80/160
• อัตราข้อมูลที่รองรับ (Mbps):
- 802.11b: 1, 2, 5.5, 11
- 802.11a/g: 6, 9, 12, 18, 24, 36, 48, 54
- 802.11n (2.4GHz): 6.5 ถึง 300 (MCS0 ถึง MCS15, HT20
ถึง HT40)
- 802.11n (5GHz): 6.5 ถึง 600 (MCS0 ถึง MVC31, HT20
ถึง HT40)
- 802.11ac: 6.5 ถึง 3,467 (MCS0 ถึง MCS9, NSS = 1 ถึง 4,
VHT20 ถึง VHT160)
- 802.11ax (2.4GHz): 3.6 ถึง 574 (MCS0 ถึง MCS11, NSS = 1
ถึง 2, HE20 ถึง HE40)
- 802.11ax (5GHz): 3.6 ถึง 4,803 (MCS0 ถึง MCS11, NSS = 1
ถึง 4, HE20 ถึง HE160)
• การรวมแพ็คเก็ต 802.11n/ac/ax: A-MPDU, A-MSDU
• กำลังส่ง: กำหนดค่าได้ทีละ 0.5 dBm
• กำลังส่งสูงสุด (รวม, ดำเนินการทั้งหมด)
(จำกัดโดยข้อกำหนดของท้องถิ่น):
- ย่านความถี่ 2.4 GHz: +21 dBm (18dBm ต่อเชน)
- ย่านความถี่ 5 GHz: +24 dBm (18 dBm ต่อเชน)
- หมายเหตุ: ระดับกำลังส่งที่ดำเนินการไม่รวมเสาอากาศ
ได้รับ.สำหรับกำลังส่งทั้งหมด (EIRP) ให้เพิ่มอัตราขยายของเสาอากาศ
• Advanced Cellular Coexistence (ACC) ช่วยลดผลกระทบ
ของการรบกวนจากเครือข่ายเซลลูล่าร์
• การรวมอัตราส่วนสูงสุด (MRC) เพื่อการปรับปรุง
ประสิทธิภาพของเครื่องรับ
• Cyclic delay/shift variety (CDD/CSD) เพื่อการปรับปรุง
ประสิทธิภาพ downlink RF
• การเข้ารหัสบล็อคพื้นที่เวลา (STBC) สำหรับช่วงที่เพิ่มขึ้นและ
การรับสัญญาณที่ดีขึ้น
• การตรวจสอบความเท่าเทียมกันความหนาแน่นต่ำ (LDPC) สำหรับข้อผิดพลาดที่มีประสิทธิภาพสูง
การแก้ไขและเพิ่มปริมาณงาน
• ส่งลำแสงขึ้นรูป (TxBF) เพื่อเพิ่มสัญญาณ
ความน่าเชื่อถือและช่วง
• 802.11ax Target Wait Time (TWT) เพื่อรองรับการใช้พลังงานต่ำ
อุปกรณ์ไคลเอนต์
• 802.11mc Fine Timing Measurement (FTM) เพื่อความแม่นยำ
ระยะทาง
เสาอากาศ Wi-Fi
• AP-514: ขั้วต่อ RP-SMA (ตัวเมีย) สี่ตัวสำหรับภายนอก
เสาอากาศแบบดูอัลแบนด์ (A0 ถึง A3, ที่สอดคล้องกัน
พร้อมโซ่วิทยุ 0 ถึง 3)การสูญเสียภายในที่เลวร้ายที่สุด
ระหว่างอินเทอร์เฟซวิทยุและขั้วต่อเสาอากาศภายนอก
(เนื่องจากวงจรไดเพล็กซ์): 1.3dB ใน 2.4GHz และ 1.7dB ใน
5GHz.
• AP-515: ดาวน์ทิลดูอัลแบนด์ในตัวสี่ตัว
เสาอากาศรอบทิศทางสำหรับ 4x4 MIMO พร้อมจุดสูงสุด
อัตราขยายของเสาอากาศ 4.2dBi ใน 2.4GHz และ 7.5dBi ใน 5GHz
เสาอากาศในตัวเหมาะสำหรับเพดานแนวนอน
ติดตั้งการวางแนวของ APมุมเอียงสำหรับ
กำไรสูงสุดคือประมาณ 30 องศา
- รวมรูปแบบสายอากาศแต่ละสายของ
วิทยุ MIMO อัตราขยายสูงสุดของเสาอากาศที่มีประสิทธิภาพ
รูปแบบคือ 3.8dBi ใน 2.4GHz และ 4.6dBi ใน 5GHz

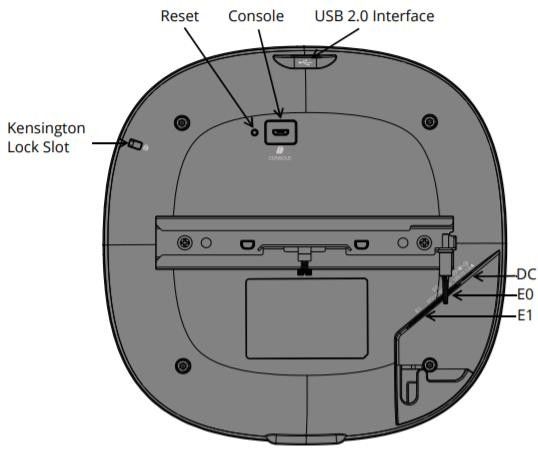

อินเทอร์เฟซเพิ่มเติม
• E0: พอร์ต HPE SmartRate (RJ-45, ต่อรองได้สูงสุด
ความเร็ว 2.5Gbps)
- ความเร็วลิงก์ตรวจจับอัตโนมัติ (100/1000/2500BASE-T)
และ MDI/MDX
- ความเร็ว 2.5Gbps สอดคล้องกับ NBase-T และ
ข้อมูลจำเพาะ 802.3bz
- PoE-PD: 48Vdc (ค่าเล็กน้อย) 802.3af/at/bt (คลาส 3 หรือสูงกว่า)
- อีเธอร์เน็ตประหยัดพลังงาน 802.3az (EEE)
• E1: อินเทอร์เฟซเครือข่ายอีเทอร์เน็ต 10/100/1000BASE-T (RJ-45)
- ความเร็วลิงค์ตรวจจับอัตโนมัติและ MDI/MDX
- อีเธอร์เน็ตประหยัดพลังงาน 802.3az (EEE)
• รองรับการรวมลิงค์ (LACP) ระหว่างทั้งสองเครือข่าย
พอร์ตสำหรับความซ้ำซ้อนและเพิ่มความจุ
• อินเทอร์เฟซไฟ DC: 12Vdc (ค่าเล็กน้อย, +/- 5%) ยอมรับ
ปลั๊กวงกลมขั้วบวกตรงกลาง 2.1 มม./5.5 มม. พร้อม
ความยาว9.5mm
• อินเทอร์เฟซโฮสต์ USB 2.0 (ตัวเชื่อมต่อ Type A)
- สามารถจัดหาได้ถึง 1A / 5W ไปยังอุปกรณ์ที่เชื่อมต่อ
• วิทยุ Bluetooth 5 และ Zigbee (802.15.4) (2.4GHz)
- Bluetooth 5: กำลังส่งสูงสุด 8dBm (คลาส 1) และ
-95dBm รับความไว
- Zigbee: กำลังส่งสูงสุด 8dBm และรับ -97dBm
ความไว
- เสาอากาศรอบทิศทางโพลาไรซ์แบบบูรณาการในแนวตั้ง
ด้วยการเอียงลงประมาณ 30 องศาและอัตราขยายสูงสุด 3.5dBi
(AP-515) หรือ 4.9dBi (AP-514)
• ไฟแสดงสถานะ (ไฟ LED หลายสีสองดวง): สำหรับระบบและ
สถานะวิทยุ
• ปุ่มรีเซ็ต: รีเซ็ตเป็นค่าจากโรงงาน, การควบคุมโหมด LED (ปกติ/ปิด)
• อินเทอร์เฟซคอนโซลแบบอนุกรม (micro-B USB ที่เป็นกรรมสิทธิ์
แจ็คทางกายภาพ)
• ช่องรักษาความปลอดภัย Kensington
แหล่งพลังงานและการใช้พลังงาน
• AP รองรับไฟ DC โดยตรงและ Power over
อีเธอร์เน็ต (PoE บนพอร์ต E0)
• เมื่อมีแหล่งพลังงานทั้งสองแหล่ง จะใช้ไฟ DC
มีความสำคัญมากกว่า PoE
• แหล่งพลังงานแยกจำหน่าย;ดูการสั่งซื้อ
ส่วนข้อมูลด้านล่างสำหรับรายละเอียด
• เมื่อขับเคลื่อนด้วย DC หรือ 802.3at (คลาส 4) / 802.3bt (คลาส
5) PoE, AP จะทำงานโดยไม่มีข้อจำกัด
• เมื่อขับเคลื่อนโดย PoE 802.3af (คลาส 3) และ IPM
เปิดใช้งานคุณสมบัติ AP จะเริ่มทำงานในโหมดไม่จำกัด
แต่อาจมีข้อจำกัดขึ้นอยู่กับงบประมาณ PoE
และพลังที่แท้จริงข้อ จำกัด IPM ใดที่จะใช้และใน
สั่งอะไรตั้งโปรแกรมได้
• ใช้งาน AP ด้วย PoE 802.3af (คลาส 3 หรือต่ำกว่า)
ไม่รองรับซอร์สและ IPM ที่ปิดใช้งาน (ยกเว้น AP
จัดฉาก;จะไม่มีการเปิดใช้วิทยุ)
• การใช้พลังงานสูงสุด (กรณีแย่ที่สุด):
- กำลังไฟฟ้ากระแสตรง : 16.0W
- ขับเคลื่อนด้วย PoE (802.3af, IPM ที่เปิดใช้งาน): 13.5W
- กำลังไฟ PoE (802.3at/bt): 20.8W
- หมายเลขทั้งหมดข้างต้นไม่มีอุปกรณ์ USB ภายนอก
เชื่อมต่อเมื่อจัดหางบประมาณพลังงานเต็ม 5W
สำหรับอุปกรณ์ดังกล่าว พลังที่เพิ่มขึ้น (กรณีเลวร้ายที่สุด)
การบริโภคสำหรับ AP สูงถึง 5.7W (ขับเคลื่อนด้วย PoE) หรือ
5.5W (ไฟ DC)
• การใช้พลังงานสูงสุด (กรณีที่แย่ที่สุด) ในโหมดว่าง:
12.6W (PoE) หรือ 9.7W (DC)
• การใช้พลังงานสูงสุด (กรณีแย่ที่สุด) ในโหมดดีพสลีป
โหมด: 5.9W (PoE) หรือ 1.5W (DC)
รายละเอียดการติดตั้ง
มีการติดตั้งตัวยึดไว้ล่วงหน้าที่ด้านหลังของ
เอ.พี.ตัวยึดนี้ใช้เพื่อยึด AP กับตัวยึดใดๆ (ขายแล้ว
แยกจากกัน) ชุดติดตั้ง;ดูส่วนข้อมูลการสั่งซื้อ
ด้านล่างสำหรับรายละเอียด
ข้อกำหนดทางกล
• ขนาด/น้ำหนัก (AP-515; หน่วย ไม่รวมขายึด):
- 200 มม. (ก) x 200 มม. (ล) x 46 มม. (ส)/
7.9” (ก) x 7.9” (ล) x 1.8” (ส)
- 810 ก./28.5 ออนซ์
• ขนาด/น้ำหนัก (AP-515; การจัดส่ง):
- 230 มม. (ก) x 220 มม. (ล) x 72 มม. (ส)/
9.1” (ก) x 8.7” (ล) x 2.8” (ส)
- 1010 ก./35.5 ออนซ์
ข้อกำหนดด้านสิ่งแวดล้อม
• เงื่อนไขการใช้งาน
- อุณหภูมิ: 0C ถึง +50C/+32F ถึง +122F
- ความชื้น: 5% ถึง 93% ไม่มีการควบแน่น
- AP ได้รับการจัดอันดับ plenum สำหรับใช้ในพื้นที่จัดการอากาศ
- สภาพแวดล้อม ETS 300 019 คลาส 3.2
• สภาพการเก็บรักษาและการขนส่ง
- อุณหภูมิ: -40C ถึง +70C/-40F ถึง +158F
- ความชื้น: 5% ถึง 93% ไม่มีการควบแน่น
- สภาพแวดล้อม ETS 300 019 คลาส 1.2 และ 2.3
ความน่าเชื่อถือ
เวลาเฉลี่ยระหว่างความล้มเหลว (MTBF): 560,000 ชม. (64 ปี) ที่ +25C
อุณหภูมิในการทำงาน.
การปฏิบัติตามกฎระเบียบ
• FCC/ISED
• เครื่องหมาย CE
• คำสั่ง RED 2014/53/EU
• คำสั่ง EMC 2014/30/EU
• คำสั่งเกี่ยวกับแรงดันไฟฟ้าต่ำ 2014/35/EU
• UL/IEC/EN 60950
• EN 60601-1-1, EN60601-1-2
• ใบรับรองรถไฟ (AP-515 เท่านั้น):
- EN 50155:2017 – แอปพลิเคชันรถไฟ
- EN 50121-1:2017 – รถไฟ EMC
- EN 50121-3-2 – รถไฟ EMC
- EN 50121-4:2016 – ภูมิคุ้มกันทางรถไฟ
- IEC 61373 ed2:2008 – การกระแทกและการสั่นสะเทือนของรางรถไฟ
สำหรับข้อมูลข้อบังคับเฉพาะประเทศเพิ่มเติมและ
การอนุมัติโปรดติดต่อตัวแทน Aruba ของคุณ

หมายเลขรุ่นที่ควบคุม
• AP-514: APIN0514
• AP-515: APIN0515
ใบรับรอง
• คะแนนเต็ม UL2043
• พันธมิตร Wi-Fi:
- Wi-Fi ได้รับการรับรอง a, b, g, n, ac, ax
- WPA, WPA2 และ WPA3 – องค์กรที่มีตัวเลือก CNSA
ส่วนบุคคล (SAE), Enhanced Open (เป็นหนี้)
- WMM, WMM-PS, W-Fi มัลติแบนด์แบบเปรียว
- Passpoint (รุ่น 2)
- ตำแหน่ง Wi-Fi
• บลูทูธซิก
การรับประกัน
การรับประกันตลอดอายุการใช้งานฮาร์ดแวร์ของ Aruba
ซอฟต์แวร์ระบบปฏิบัติการขั้นต่ำ
รุ่น
• ArubaOS และ Aruba InstantOS 8.4.0.0 (พร้อมบางรุ่น
ข้อ จำกัด).สำหรับการทำงานแบบไม่จำกัด ให้ใช้ 8.6.0.0 หรือใหม่กว่า
• ArubaOS 10.0.0.0
