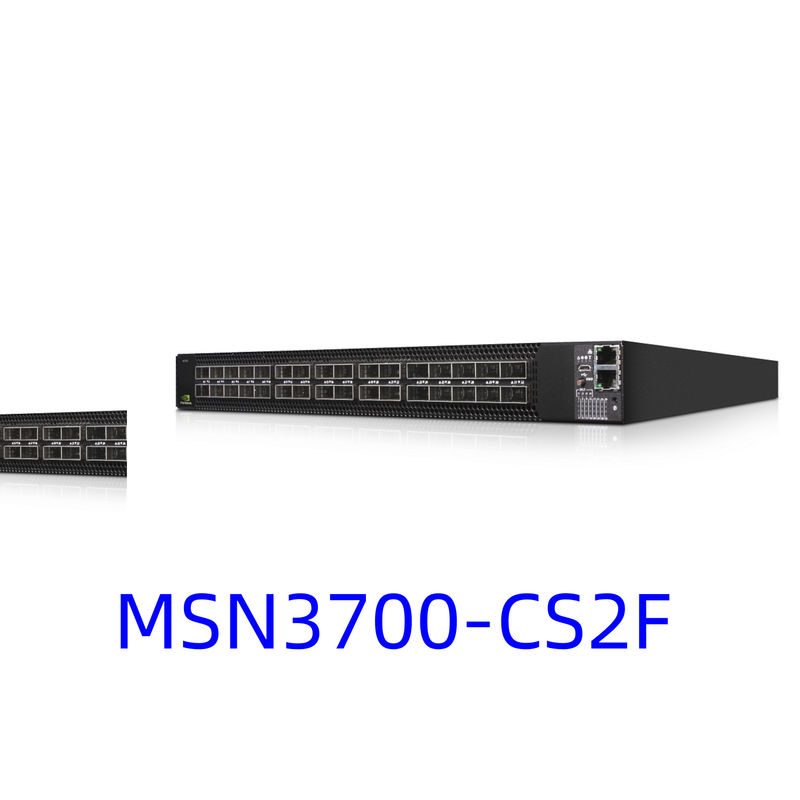

NVIDIA Spectrum SN3000 MSN3700-CS2F: สวิตช์เครือข่ายเปิด 100GbE ความหนาแน่นสูง

1. ภาพรวมผลิตภัณฑ์

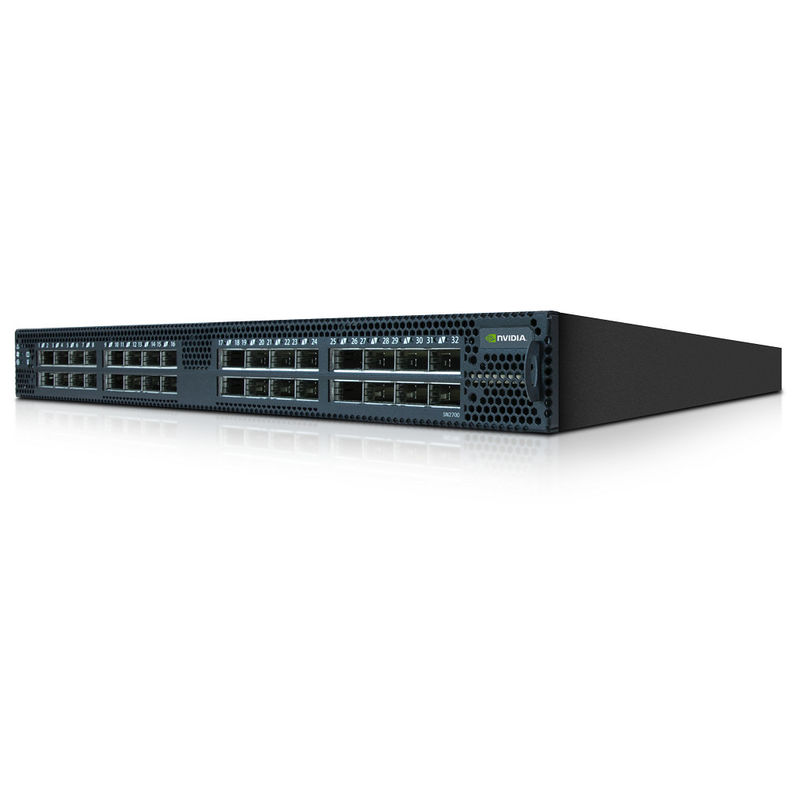

MSN3700-CS2F เป็นสวิตช์เครือข่ายแบบฟอร์มแฟคเตอร์ 1U จาก NVIDIA Spectrum SN3000 series ซึ่งให้การเชื่อมต่อ 100GbE จำนวน 32 พอร์ต พร้อมความยืดหยุ่นในการแยกพอร์ตสำหรับการเชื่อมต่อเซิร์ฟเวอร์ 10/25GbE สร้างขึ้นบนสถาปัตยกรรม Spectrum-2 ASIC สวิตช์อีเธอร์เน็ตแบบเปิดนี้ให้ปริมาณงานที่ไม่ติดขัด 6.4Tb/s ทำให้เป็นโซลูชันที่เหมาะสมที่สุดสำหรับโครงสร้างหลักและโครงสร้างใบของศูนย์ข้อมูลสมัยใหม่ ด้วยการรองรับระบบปฏิบัติการหลายระบบ รวมถึง NVIDIA Onyx สวิตช์เครือข่ายนี้จึงมีความยืดหยุ่นและประสิทธิภาพที่เหนือชั้นสำหรับสภาพแวดล้อมคลาวด์ องค์กร และการประมวลผลประสิทธิภาพสูง

2. คุณสมบัติหลัก

• พอร์ต QSFP28 จำนวน 32 พอร์ต รองรับความเร็ว 100GbE, 50GbE, 40GbE และ 25GbE
• ความสามารถในการแยกพอร์ตเพื่อรองรับการเชื่อมต่อ 10/25GbE สูงสุด 128 พอร์ต
• ความจุในการสลับ 6.4Tb/s พร้อมอัตราการส่งต่อ 4.76 พันล้านแพ็กเก็ตต่อวินาที
• การสลับแบบ Cut-through พร้อมเวลาแฝงที่สม่ำเสมอ 425ns
• บัฟเฟอร์แพ็กเก็ตที่ใช้ร่วมกันทั้งหมด 42MB สำหรับการดูดซับการระเบิด
• แหล่งจ่ายไฟแบบ Hot-swappable คู่ (AC) พร้อมระบบสำรองพัดลม N+1
• ติดตั้งระบบปฏิบัติการเครือข่าย NVIDIA Onyx ไว้ล่วงหน้า

3. เทคโนโลยีขั้นสูง

SN3000 series ผสานรวม NVIDIA Spectrum-2 ASIC พร้อมการรองรับ:

• RoCE (RDMA over Converged Ethernet) สำหรับเครือข่าย GPU-direct
• การกำหนดเส้นทางและบริดจ์ VXLAN พร้อมการเร่งฮาร์ดแวร์
• การวัดระยะไกลขั้นสูงด้วยเทคโนโลยี What Just Happened (WJH)
• การวัดระยะไกลเครือข่ายในแถบความถี่ (INT) สำหรับการตรวจสอบแบบเรียลไทม์
• ไปป์ไลน์ที่ตั้งโปรแกรมได้พร้อมการตรวจสอบแพ็กเก็ตเชิงลึก (สูงสุด 512 ไบต์)
• มาตรฐานอีเธอร์เน็ตแบบเปิด รวมถึง ONIE เพื่อความยืดหยุ่นของระบบปฏิบัติการเครือข่าย

4. สถาปัตยกรรมปฏิบัติการ

MSN3700-CS2F ใช้สถาปัตยกรรมบัฟเฟอร์แพ็กเก็ตที่ใช้ร่วมกันทั้งหมด ซึ่งจัดสรรหน่วยความจำแบบไดนามิกในทุกพอร์ต เพื่อให้มั่นใจถึงการกระจายแบนด์วิดท์ที่ยุติธรรมและป้องกันการบล็อก head-of-line สวิตช์ทำงานในโหมด cut-through โดยส่งต่อแพ็กเก็ตทันทีหลังจากประมวลผลส่วนหัวโดยไม่ต้องจัดเก็บเฟรมทั้งหมด แนวทางนี้ช่วยลดเวลาแฝงในขณะที่รักษาประสิทธิภาพในระดับสาย สถาปัตยกรรม Spectrum-2 ASIC ประมวลผลแพ็กเก็ตในขั้นตอนเดียว แม้สำหรับการดำเนินการที่ซับซ้อน เช่น การกำหนดเส้นทาง VXLAN และการแปลที่อยู่เครือข่าย

5. สถานการณ์การปรับใช้

• เลเยอร์โครงสร้างหลักของศูนย์ข้อมูลรองรับการเชื่อมต่อโครงสร้าง 100GbE
• สวิตช์ใบความหนาแน่นสูงสำหรับการเชื่อมต่อเซิร์ฟเวอร์ 25GbE
• เครือข่ายคลัสเตอร์ AI/ML พร้อมการรองรับ RoCE สำหรับ NVIDIA GPUDirect
• โครงสร้างพื้นฐานคลาวด์พร้อมเครือข่ายโอเวอร์เลย์ VXLAN
• โครงสร้างการจัดเก็บข้อมูลพร้อมการรองรับ NVMe over Fabrics (NVMe-oF)
• เครือข่ายการซื้อขายทางการเงินที่ต้องการเวลาแฝงต่ำและปริมาณงานสูง

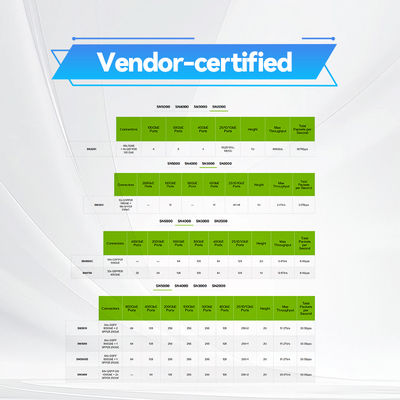

6. ข้อมูลจำเพาะทางเทคนิค

7. ข้อได้เปรียบในการแข่งขัน

• ความหนาแน่นของพอร์ตชั้นนำของอุตสาหกรรมในรูปแบบแฟคเตอร์ 1U
• บัฟเฟอร์แพ็กเก็ตที่ใช้ร่วมกันทั้งหมดช่วยให้มั่นใจได้ถึงการจัดสรรแบนด์วิดท์ที่ยุติธรรม
• ความสามารถในการวัดระยะไกลขั้นสูงช่วยลดเวลาเฉลี่ยในการแก้ไขปัญหา
• การออกแบบอีเธอร์เน็ตแบบเปิดช่วยป้องกันการผูกขาดผู้ขาย
• ขนาด VXLAN ที่เหนือกว่าพร้อมอุโมงค์มากกว่าคู่แข่ง 10 เท่า
• ความเร็วพอร์ตที่ยืดหยุ่นตั้งแต่ 1GbE ถึง 100GbE โดยใช้สายเบรกเอาต์
• การรองรับ RoCE ที่ครอบคลุมสำหรับเวิร์กโหลด GPU-direct

8. บริการและการสนับสนุน

MSN3700-CS2F มาพร้อมกับการรับประกันฮาร์ดแวร์แบบจำกัดมาตรฐาน 1 ปี พร้อมระยะเวลาดำเนินการ 14 วันทำการ บริการสนับสนุนระดับพรีเมียมเสริม ได้แก่ การเปลี่ยนทดแทนล่วงหน้าในวันทำการถัดไป การส่งช่างเทคนิค 4 ชั่วโมง และความช่วยเหลือด้านเทคนิคระยะไกล NVIDIA ให้บริการระดับมืออาชีพสำหรับการออกแบบ การนำไปใช้ และการปรับปรุงโครงสร้างพื้นฐานเครือข่าย

9. คำถามที่พบบ่อย

ถาม: สวิตช์นี้สามารถใช้กับระบบปฏิบัติการเครือข่ายอื่นๆ ได้หรือไม่
ตอบ: ได้ แม้ว่าจะติดตั้ง NVIDIA Onyx ไว้ล่วงหน้า แต่สวิตช์รองรับระบบปฏิบัติการเครือข่ายที่เข้ากันได้กับ ONIE รวมถึง Cumulus Linux และ SONIC

ถาม: รองรับตัวรับส่งสัญญาณและสายเคเบิลประเภทใดบ้าง
ตอบ: สวิตช์รองรับ DAC, AOC และตัวรับส่งสัญญาณไฟเบอร์หลากหลายประเภท รวมถึงออปติก 100GbE SR4, LR4, CWDM4 และ PSM4

ถาม: สวิตช์นี้เหมาะสำหรับการปรับใช้ RoCE หรือไม่
ตอบ: ใช่ Spectrum-2 ASIC ให้การรองรับ RoCE ที่แข็งแกร่งพร้อมคุณสมบัติการควบคุมความแออัดและการแยกทราฟฟิก

ถาม: การใช้พลังงานของสวิตช์คืออะไร
ตอบ: การใช้พลังงานทั่วไปคือ 300W โดยมีการดึงสูงสุด 400W ขึ้นอยู่กับการกำหนดค่าพอร์ตและการใช้งาน

10. หมายเหตุการติดตั้งและการใช้งาน

• ตรวจสอบให้แน่ใจว่ามีระยะห่างที่เพียงพอสำหรับการไหลเวียนของอากาศรอบๆ สวิตช์
• ตรวจสอบความเข้ากันได้ของตัวรับส่งสัญญาณและสายเคเบิลก่อนการปรับใช้
• ทำงานภายใต้สภาวะแวดล้อมที่ระบุ (0°C ถึง 40°C, ความชื้น 5-85%)
• ปฏิบัติตามข้อควรระวัง ESD ที่เหมาะสมระหว่างการติดตั้ง
• เป็นไปตามมาตรฐานความปลอดภัย รวมถึง CB, CE, cTUVus และ CU
• การปฏิบัติตาม EMC รวมถึงการรับรอง FCC, ICES, RCM และ VCCI
