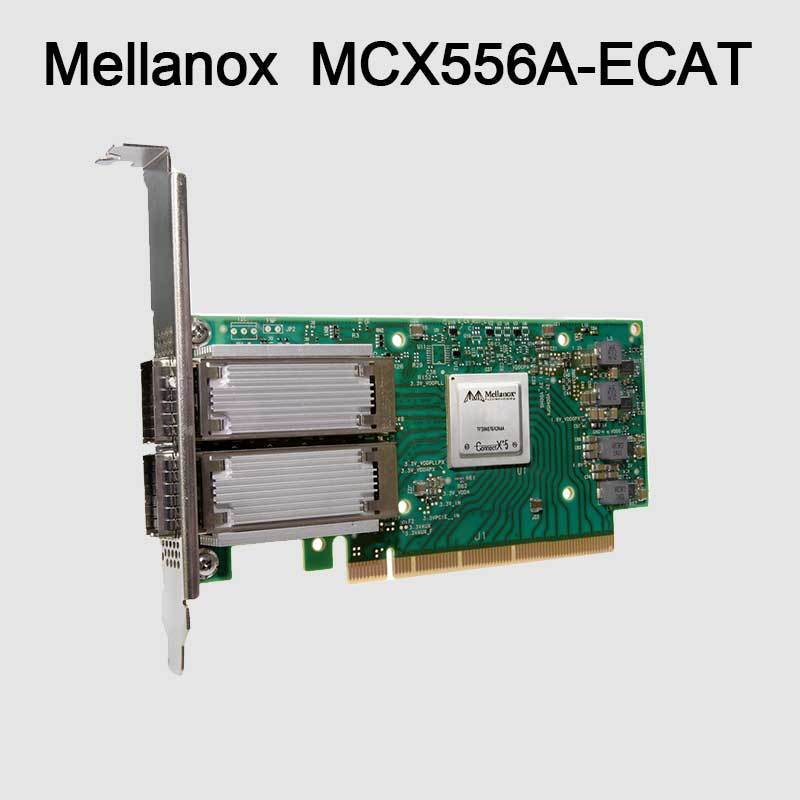

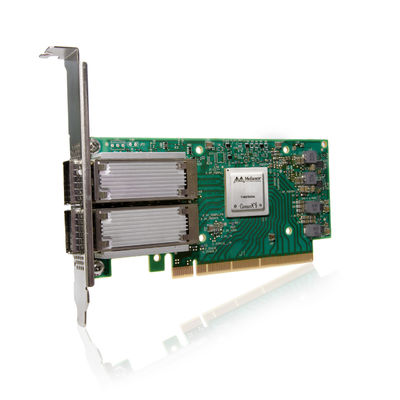

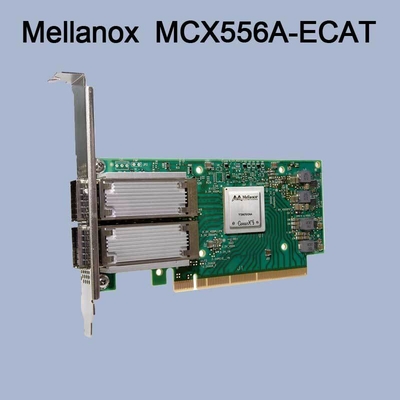

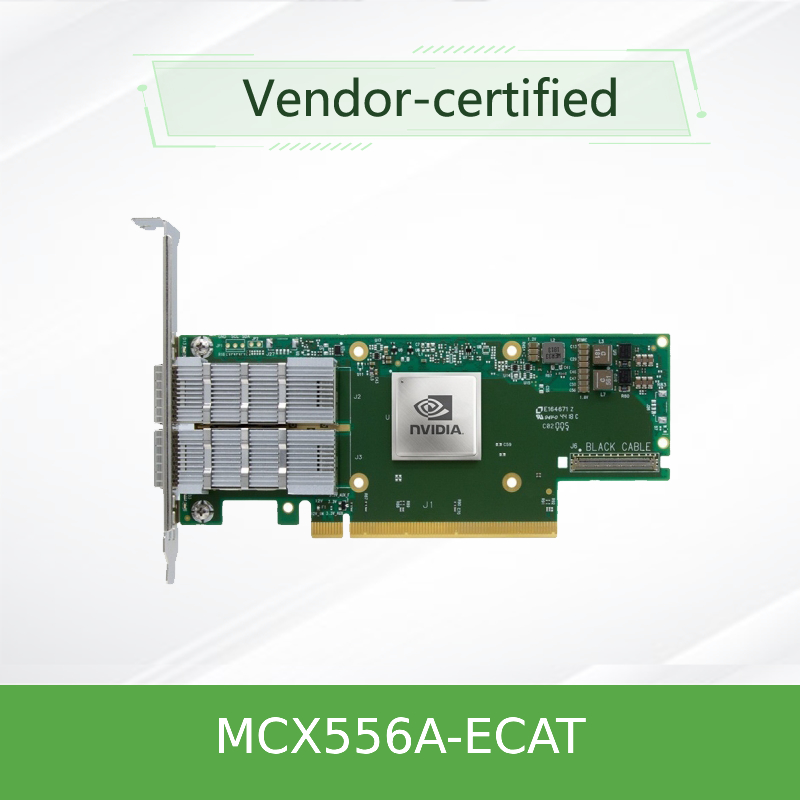

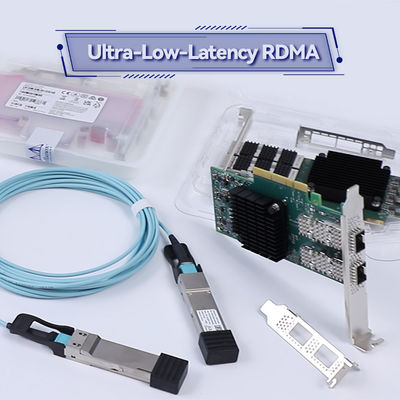

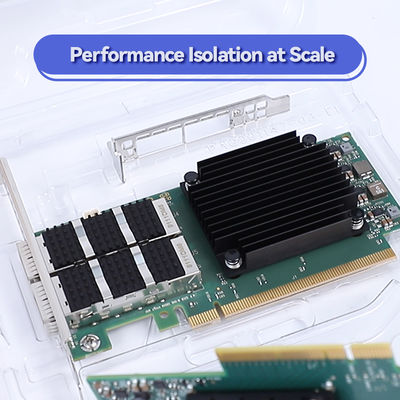

การ์ดเชื่อมต่อเครือข่าย ConnectX-5 VPI Mellanox PCIe3.0 MCX556A-ECAT

MCX556A-ECAT: การ์ดอะแดปเตอร์เครือข่าย InfiniBand/Ethernet แบบ Dual-Port 100Gb/s

1. ภาพรวมผลิตภัณฑ์

MCX556A-ECAT เป็นแบบ dual-port ประสิทธิภาพสูง การ์ดเครือข่าย จากซีรีส์ ConnectX-5 ของ NVIDIA ซึ่งรองรับทั้งโปรโตคอล InfiniBand และ Ethernet ที่ความเร็วสูงสุด 100Gb/s ต่อพอร์ต ออกแบบมาสำหรับสภาพแวดล้อมที่ใช้ข้อมูลจำนวนมาก การ์ด NIC นี้ให้ค่าความหน่วงต่ำเป็นพิเศษ อัตราข้อความสูง และความสามารถในการออฟโหลดขั้นสูง ทำให้เหมาะสำหรับแอปพลิเคชัน HPC, คลาวด์ และที่เก็บข้อมูล

2. คุณลักษณะสำคัญ

• อินเทอร์เฟซ QSFP28 แบบ dual-port รองรับ InfiniBand และ Ethernet 100Gb/s
• อินเทอร์เฟซโฮสต์ PCIe Gen3 x16
• ฮาร์ดแวร์ออฟโหลดสำหรับ RDMA, NVMe over Fabrics และการจับคู่แท็ก MPI
• รองรับการจำลองเสมือน SR-IOV พร้อมฟังก์ชันเสมือนสูงสุด 512 ฟังก์ชัน
• เป็นไปตามมาตรฐาน RoHS และการออกแบบที่ประหยัดพลังงาน

3. เทคโนโลยีหลัก

การ์ดเครือข่าย ใช้สถาปัตยกรรม ConnectX-5 ของ NVIDIA พร้อมรองรับ:

• InfiniBand (IBTA 1.3) และ Ethernet (IEEE 802.3bj/bm/by/cd)
• RDMA over Converged Ethernet (RoCE)
• NVMe over Fabrics (NVMe-oF) target offload
• การควบคุมความแออัดและเส้นทางการปรับตัวบนฮาร์ดแวร์
• PCIe Atomic Operations และ TLP Processing Hints

4. หลักการทำงาน

MCX556A-ECAT การ์ด NIC ใช้สวิตช์ PCIe ในตัวเพื่อจัดการการไหลของข้อมูลระหว่างโฮสต์และเครือข่าย มันออฟโหลดงานประมวลผล เช่น การกำหนดเส้นทางแพ็กเก็ต การเข้ารหัส และโปรโตคอลการจัดเก็บข้อมูลโดยตรงไปยังฮาร์ดแวร์ ลดภาระ CPU และความหน่วง การ์ดรองรับทั้งการขนส่งแบบเชื่อมต่อและแบบไม่เชื่อมต่อ ทำให้สามารถเคลื่อนย้ายข้อมูลได้อย่างมีประสิทธิภาพในระบบกระจาย

5. แอปพลิเคชัน

• คลัสเตอร์ High-Performance Computing (HPC)
• ศูนย์ข้อมูลคลาวด์และสภาพแวดล้อม hyperscale
• อาร์เรย์ที่เก็บข้อมูล NVMe-oF และ SAN
• โครงสร้างพื้นฐาน AI และการเรียนรู้ของเครื่อง
• ศูนย์ข้อมูลเสมือนจริงพร้อมการรองรับ SR-IOV

6. ข้อมูลจำเพาะ MCX556A-ECAT

7. ข้อดีของ MCX556A-ECAT

• ปริมาณงานที่เหนือกว่าและความหน่วงต่ำกว่าเมื่อเทียบกับรุ่นก่อนหน้า การ์ดเครือข่าย
• ฮาร์ดแวร์ออฟโหลดช่วยลดการใช้งาน CPU ได้ถึง 30%
• รองรับคุณสมบัติขั้นสูงเช่น NVMe-oF และ RoCE
• เข้ากันได้กับเครือข่ายความเร็วต่ำกว่า
• เหมาะสำหรับทั้งสภาพแวดล้อม InfiniBand และ Ethernet

8. บริการและการสนับสนุน

เรามี:

• การรับประกันฮาร์ดแวร์ 1 ปี
• การสนับสนุนด้านเทคนิคและการให้คำปรึกษาตลอด 24 ชั่วโมงทุกวัน
• การจัดส่งทั่วโลกพร้อมการติดตาม
• บริการกำหนดค่าและบูรณาการแบบกำหนดเอง

9. คำถามที่พบบ่อย

ถาม: การ์ดนี้เข้ากันได้กับสวิตช์ Ethernet ที่มีอยู่ของฉันหรือไม่
ตอบ: ใช่ รองรับโปรโตคอล Ethernet มาตรฐานสูงสุด 100GbE

ถาม: ฉันสามารถใช้การ์ด NIC นี้ในสภาพแวดล้อมเสมือนจริงได้หรือไม่
ตอบ: ได้ รองรับ SR-IOV พร้อมฟังก์ชันเสมือนสูงสุด 512 ฟังก์ชัน

ถาม: ต้องใช้สายเคเบิลอะไรสำหรับการทำงาน 100Gb/s
ตอบ: รองรับสาย QSFP28 DAC หรือสายออปติคัล

10. ข้อควรระวัง

• ตรวจสอบให้แน่ใจว่ามีการระบายความร้อนและการไหลเวียนของอากาศที่เหมาะสมในแชสซีเซิร์ฟเวอร์
• ใช้สายเคเบิลและตัวรับส่งสัญญาณที่ได้รับการรับรองเพื่อประสิทธิภาพสูงสุด
• ตรวจสอบความเข้ากันได้ของสล็อต PCIe (ต้องใช้ Gen3 x16)
• อัปเดตเป็นเฟิร์มแวร์และไดรเวอร์ล่าสุดจาก NVIDIA
