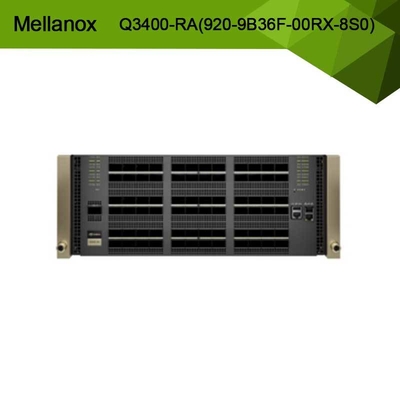

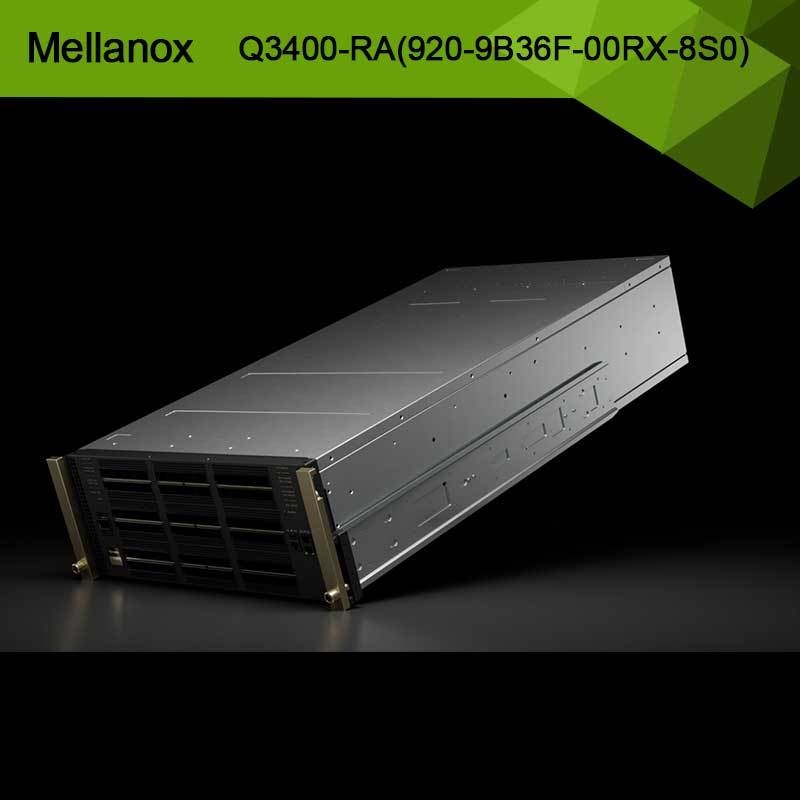

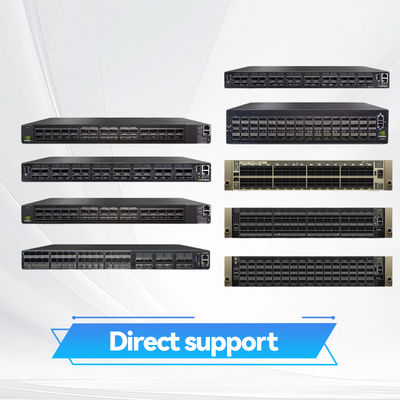

สวิตช์ Infiniband XDR แบบ Quantum-3 Q3400-RA 920-9B36F-00RX-8S0 4U 144 พอร์ต XDR ผ่าน OSFP Cages 72 ตัว 8 ชุดจ่ายไฟ

ระบบสวิตช์ NVIDIA Quantum-3 Q3400-RA XDR 800Gb/s InfiniBand

NVIDIA Q3400-RA เป็นระบบสวิตช์ InfiniBand ประสิทธิภาพสูงแบบติดตั้งบนแร็ค 4U ที่ออกแบบมาสำหรับศูนย์ข้อมูล AI และ HPC รุ่นต่อไป สร้างขึ้นบน NVIDIA Quantum-3 ASIC ที่ล้ำสมัย สวิตช์เครือข่ายนี้ให้ปริมาณงานรวมสูงสุด 115.2 Tb/s ผ่านพอร์ต 800Gb/s ที่ไม่ปิดกั้น 144 พอร์ต เป็นการออกแบบมาเพื่อความสามารถในการปรับขนาดขนาดใหญ่, ความหน่วงต่ำเป็นพิเศษ และประสิทธิภาพการใช้พลังงานที่ยอดเยี่ยม ทำให้เป็นโซลูชันกระดูกสันหลังในอุดมคติสำหรับคลัสเตอร์ขนาดใหญ่และโครงสร้างการฝึกอบรม AI

จุดขายหลัก

• ประสิทธิภาพที่เหนือชั้น: พอร์ต InfiniBand 800Gb/s จำนวน 144 พอร์ตสำหรับแบนด์วิดท์รวม 115.2 Tb/s
• Quantum-3 ASIC: ใช้เทคโนโลยี SerDes 200Gb/s เพื่อประสิทธิภาพและความสามารถในการคำนวณที่เหนือกว่า
• การจัดการขั้นสูง: มีพอร์ต Fabric Network Management (FNM) เฉพาะสำหรับการควบคุมที่คล่องตัวผ่าน NVIDIA UFM
• การออกแบบที่แข็งแกร่ง: รูปแบบ 4U พร้อมแหล่งจ่ายไฟและระบบระบายความร้อนแบบสำรองที่สามารถสลับเปลี่ยนได้ขณะทำงานเพื่อความน่าเชื่อถือสูงสุด
• พร้อมสำหรับอนาคต: รองรับฟังก์ชันเราเตอร์เสริมสำหรับการขยายคลัสเตอร์หลายไซต์และโทโพโลยีเครือข่ายที่หลากหลาย

ลักษณะเฉพาะ

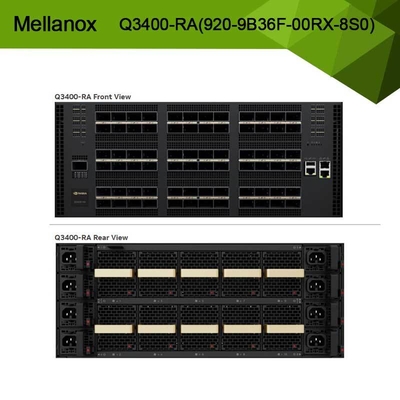

• ระบบสวิตช์ InfiniBand 4U แบบกำหนดค่าคงที่
• พอร์ต XDR 800Gb/s จำนวน 144 พอร์ตผ่าน OSFP cage 72 ช่อง
• ระบายความร้อนด้วยอากาศพร้อมการไหลเวียนของอากาศแบบหน้าไปหลัง (C2P)
• แหล่งจ่ายไฟสำรองที่สามารถสลับเปลี่ยนได้ขณะทำงาน 8 ชุด (200-240V AC)
• ชุดพัดลมที่สามารถสลับเปลี่ยนได้ขณะทำงาน 10 ชุด
• พอร์ตการจัดการเฉพาะ: FNM (OSFP), MGT (RJ45), Console (RJ45), USB
• รองรับ NVIDIA SHARP™, การกำหนดเส้นทางแบบปรับได้ และการแยกประสิทธิภาพ

เทคโนโลยี

Q3400-RA สวิตช์เครือข่าย ขับเคลื่อนโดย NVIDIA Quantum-3 switch ASIC โดยใช้เทคโนโลยี SerDes 200Gb/s ต่อเลนที่ล้ำสมัย รองรับมาตรฐาน XDR InfiniBand ซึ่งทำงานที่ 200Gb/s ต่อเลนพร้อมการเข้ารหัส 64b/66b เพื่ออัตราข้อมูลที่มีประสิทธิภาพ 800Gb/s ต่อพอร์ต ระบบยังรองรับความเข้ากันได้แบบย้อนหลังกับความเร็ว NDR (400Gb/s), HDR (200Gb/s), EDR (100Gb/s), FDR (56Gb/s) และ QDR (40Gb/s) มีคุณสมบัติขั้นสูง เช่น Scalable Hierarchical Aggregation and Reduction Protocol (SHARP) ของ NVIDIA สำหรับการดำเนินการแบบรวมที่เร่งความเร็ว

หลักการทำงาน

สวิตช์ SN 2000 ทำงานเป็นสวิตช์ครอสบาร์แบบ high-radix ที่ไม่ปิดกั้น แพ็กเก็ตข้อมูลเข้าผ่าน OSFP cage ที่แผงด้านหน้า Quantum-3 ASIC ดำเนินการสลับแพ็กเก็ต, การกำหนดเส้นทาง และการประมวลผลขั้นสูง (เช่น SHARP offloads) ที่อัตราสาย ระบบที่มีการจัดการรัน NVOS (NVIDIA Operating System) ซึ่งให้การควบคุมอย่างเต็มรูปแบบเหนือโครงสร้างการสลับ, การกำหนดค่า และการตรวจสอบผ่านอินเทอร์เฟซการจัดการแบบ in-band หรือ out-of-band พอร์ต FNM แยกต่างหากให้เส้นทางเฉพาะสำหรับการรับส่งข้อมูลการจัดการโครงสร้าง เพื่อให้มั่นใจว่าพอร์ตข้อมูลถูกนำไปใช้เต็มที่สำหรับเวิร์กโหลดการคำนวณ

การใช้งานและการใช้งาน

NVIDIA SN 2000 Q3400-RA ได้รับการออกแบบมาสำหรับสภาพแวดล้อมการประมวลผลประสิทธิภาพสูงและปัญญาประดิษฐ์ที่ต้องการมากที่สุด การใช้งานหลัก ได้แก่:

• คลัสเตอร์การฝึกอบรม AI: เชื่อมต่อ GPU หลายพันตัวสำหรับการฝึกอบรมโมเดลขนาดใหญ่
• การประมวลผลประสิทธิภาพสูง (HPC): ทำหน้าที่เป็นกระดูกสันหลังแบนด์วิดท์สูงในโทโพโลยี fat-tree หรือ dragonfly+ สำหรับการจำลองทางวิทยาศาสตร์
• โครงสร้างพื้นฐานแบบ Hyper-Converged (HCI): ให้แบ็คโบนที่มีความหน่วงต่ำและปริมาณงานสูงสำหรับแอปพลิเคชันที่ใช้ข้อมูลจำนวนมาก
• ศูนย์ข้อมูลคลาวด์: สร้างโครงสร้างที่มีประสิทธิภาพและปรับขนาดได้สำหรับผู้ให้บริการคลาวด์
• คลัสเตอร์หลายไซต์: ใช้ความสามารถในการกำหนดเส้นทางเสริมเพื่อเชื่อมต่อคลัสเตอร์ในตำแหน่งทางภูมิศาสตร์ที่แตกต่างกัน

ตารางข้อมูลจำเพาะ

ข้อดีและจุดขาย

• ความหนาแน่นและประสิทธิภาพชั้นนำของอุตสาหกรรม: ให้ความหนาแน่นของพอร์ตและปริมาณงานสูงสุดในรูปแบบ 4U ลดพื้นที่และต้นทุนต่อพอร์ตของศูนย์ข้อมูล
• ความน่าเชื่อถือที่ไม่ประนีประนอม: มีฮาร์ดแวร์สำรองเต็มรูปแบบ (PSU, พัดลม) และการจัดการความร้อนที่แข็งแกร่งสำหรับการทำงานตลอด 24 ชั่วโมงทุกวันในสภาพแวดล้อมที่ต้องการ
• การปกป้องการลงทุน: ความเข้ากันได้แบบย้อนหลังกับ InfiniBand รุ่นก่อนหน้า (NDR, HDR, EDR) ปกป้องการลงทุนโครงสร้างพื้นฐานที่มีอยู่
• ความสามารถ AI และ HPC ที่ได้รับการปรับปรุง: การรองรับ NVIDIA SHARP ดั้งเดิมช่วยเร่งเวิร์กโหลด AI และ HPC อย่างมากโดยการยกเลิกการดำเนินการแบบรวมจาก CPU
• การจัดการโครงสร้างที่ง่ายขึ้น: พอร์ต FNM เฉพาะที่ทำงานร่วมกับ NVIDIA UFM ให้การมองเห็นและการควบคุมที่เหนือกว่าโดยไม่ต้องใช้พอร์ตข้อมูล

บริการและการสนับสนุน

เราให้การสนับสนุนที่ครอบคลุมสำหรับผลิตภัณฑ์ทั้งหมดของเรา รวมถึง สวิตช์เครือข่าย Q3400-RA บริการของเราครอบคลุมถึง:

• การรับประกัน: การรับประกันของผู้ผลิตมาตรฐานพร้อมตัวเลือกสำหรับการขยายความคุ้มครอง
• ความพร้อมใช้งาน: สินค้าคงคลังในสต็อกจำนวนมากช่วยให้มั่นใจได้ถึงการจัดส่งที่รวดเร็วและระยะเวลารอคอยสินค้าสั้น
• การสนับสนุนด้านเทคนิค: การให้คำปรึกษาและการสนับสนุนด้านเทคนิคจากทีมงานที่มีประสบการณ์ของเราตลอด 24 ชั่วโมงทุกวัน
• โลจิสติกส์ระดับโลก: การจัดส่งทั่วโลกที่เชื่อถือได้พร้อมการติดตามและการสนับสนุนด้านศุลกากรเต็มรูปแบบ

คำถามที่พบบ่อย (FAQ)

ถาม: อะไรคือความแตกต่างระหว่างรุ่น Q3200-RA และ Q3400-RA
ตอบ: Q3400-RA เป็นสวิตช์ 4U ขนาดใหญ่ตัวเดียวที่มี 144 พอร์ต Q3200-RA เป็นแชสซี 2U ที่มีสวิตช์อิสระ 36 พอร์ตสองตัว รวมเป็น 72 พอร์ต เหมาะอย่างยิ่งสำหรับการรวมเข้ากับโครงสร้างพื้นฐาน NDR/HDR ที่มีอยู่

ถาม: ตัวรับส่งสัญญาณและสายเคเบิลประเภทใดที่เข้ากันได้กับสวิตช์นี้
ตอบ: ระบบใช้ขั้วต่อ OSFP และรองรับตัวรับส่งสัญญาณออปติคัลและสายเคเบิล DAC/AOC ของ NVIDIA อย่างเป็นทางการและของบริษัทอื่นที่ได้รับการรับรองหลากหลายรุ่นสำหรับความเร็วตั้งแต่ 40G ถึง 800G พอร์ตที่ไม่ได้ใช้งานจะต้องถูกปิดด้วยฝาครอบระบายความร้อนที่ให้มา

ถาม: สวิตช์นี้สามารถใช้ในสภาพแวดล้อม InfiniBand แบบผสมได้หรือไม่
ตอบ: ได้ SN 2000 Q3400-RA รองรับการเจรจาต่อรองอัตโนมัติและเข้ากันได้แบบย้อนหลังกับอุปกรณ์ NDR, HDR, EDR, FDR และ QDR InfiniBand

ถาม: สวิตช์นี้มีการจัดการอย่างไร
ตอบ: จัดการโดยระบบปฏิบัติการ NVOS ของ NVIDIA ซึ่งสามารถเข้าถึงได้ผ่านพอร์ตการจัดการ Ethernet เฉพาะ (MGT), คอนโซลแบบอนุกรม หรือพอร์ต Fabric Network Management (FNM) สำหรับการรวมเข้ากับ NVIDIA UFM

ถาม: การกำหนดค่าการสำรองพลังงานเป็นอย่างไร
ตอบ: ระบบมีช่องเสียบแหล่งจ่ายไฟ 8 ช่อง ต้องใช้ PSU อย่างน้อย 2 ตัวสำหรับการทำงาน แต่ได้รับการออกแบบมาสำหรับการสำรองข้อมูล N+N PSU ทั้งหมดสามารถสลับเปลี่ยนได้ขณะทำงาน

ข้อควรระวัง

• การติดตั้ง: ต้องติดตั้งในแนวนอนในแร็ค 19" มาตรฐาน ตรวจสอบให้แน่ใจว่ามีระยะห่างอย่างน้อย 8 ซม. (3 นิ้ว) รอบช่องระบายอากาศ
• สภาพแวดล้อม: ออกแบบมาสำหรับสภาพแวดล้อมศูนย์ข้อมูลที่ควบคุม อุณหภูมิในการทำงาน: 0°C ถึง 35°C (พร้อมการไหลเวียนของอากาศ C2P)
• ความปลอดภัย: ตัวเครื่องมีน้ำหนักมาก (~60 กก.) ใช้เครื่องยกแบบกลไกสำหรับการติดตั้ง ถอดสายไฟทั้งหมดก่อนทำการซ่อมบำรุง
• ความเข้ากันได้ทางแม่เหล็กไฟฟ้า (EMC): เป็นไปตามมาตรฐาน CE, FCC, VCCI, ICES และ RCM
• ความเข้ากันได้: ใช้เฉพาะสายเคเบิลที่จัดหาหรือรับรองโดย NVIDIA สำหรับอินเทอร์เฟซการจัดการ (เช่น สายคอนโซล) เพื่อป้องกันปัญหาการสื่อสาร I²C ที่อาจเกิดขึ้น
