ตัวรับส่งสัญญาณ 400G OSFP 112 VR4 CC-OSFP04VR4-12D สำหรับการเชื่อมต่อไฟเบอร์ การสนับสนุนด้านเทคนิค
รายละเอียดสินค้า:
| ชื่อแบรนด์: | starsurge |
| ได้รับการรับรอง: | CE, ISO, RoHS, GS |
| หมายเลขรุ่น: | 400G OSFP 112 VR4 CC-OSFP04VR4-12D |
การชำระเงิน:
| จำนวนสั่งซื้อขั้นต่ำ: | 50 ชิ้น |
|---|---|
| ราคา: | negotiable |
| รายละเอียดการบรรจุ: | กล่องกระดาษ |
| เวลาการส่งมอบ: | ตามปริมาณ |
| เงื่อนไขการชำระเงิน: | t/t |
| สามารถในการผลิต: | 10,000pcs/เดือน |
|
ข้อมูลรายละเอียด |
|||
| หมายเลขรุ่น: | CC-OSFP04VR4-12D | สนับสนุนเครือข่าย: | อีเธอร์เน็ต |
|---|---|---|---|
| เนื้อหาข้อมูล: | ข้อมูล | เงื่อนไข: | ใหม่ |
| ความเร็ว: | 400 กรัม | โหมด: | QSFP112 SR4 |
| แพ็คเกจขนส่ง: | การบรรจุหีบห่อ | ข้อมูลจำเพาะ: | 400*265*100 มม. |
| เครื่องหมายการค้า: | Optmodule | ต้นทาง: | จีน |
| กำลังการผลิต: | 50000 | ||
รายละเอียดสินค้า

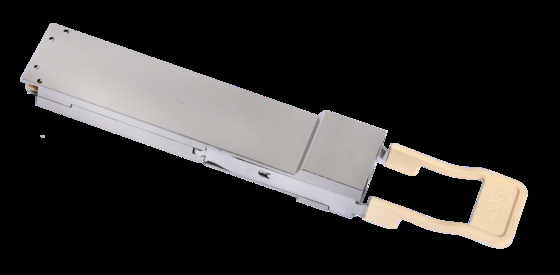

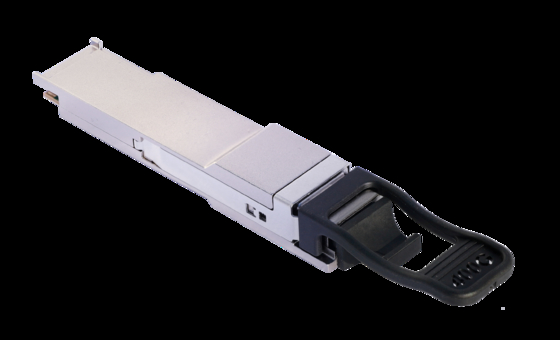

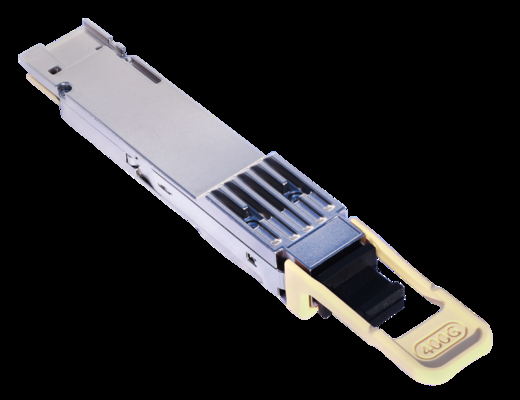

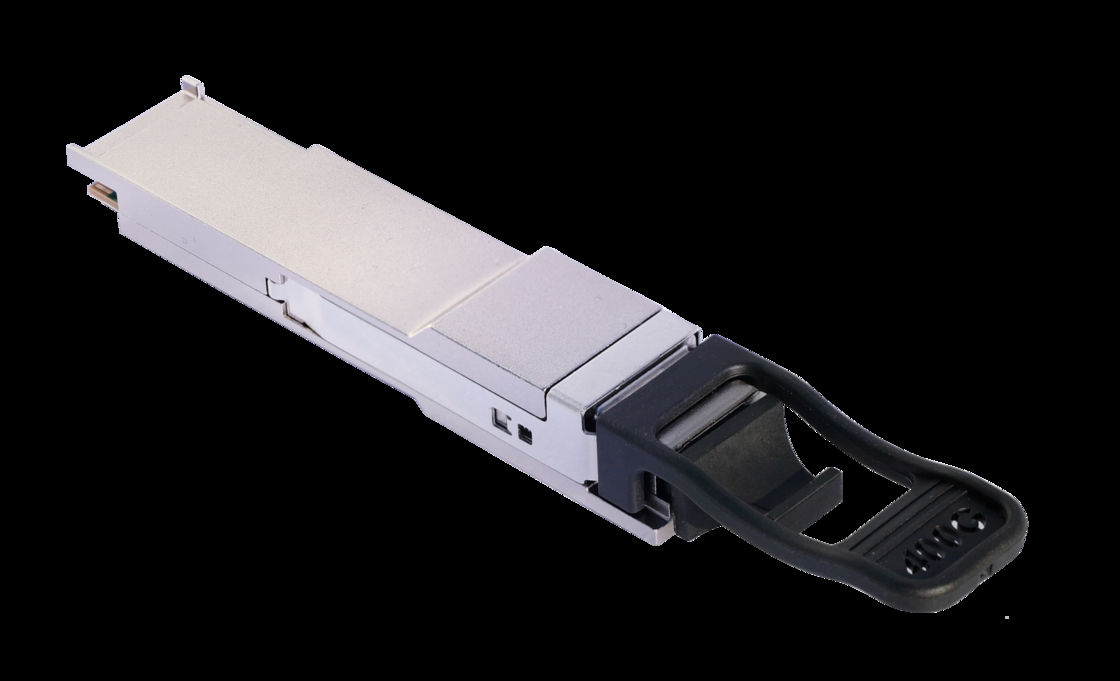

ตัวรับส่งสัญญาณ 400G OSFP 112 VR4
1.1 400G OSFP 112 VR4 คำอธิบายทั่วไป
โมดูลนี้เป็นตัวรับส่งสัญญาณไฟเบอร์ออปติกแบบแพลค็อกที่ร้อนแรงในฟอร์มแฟคเตอร์แบบฟอร์ม QSFP พร้อมฟังก์ชั่นการตรวจสอบการวินิจฉัยแบบดิจิตอล (DDM) และฟังก์ชั่นการควบคุม โมดูล 400G QSFP112 SR4 มีช่องทางที่เหมือนกันและอิสระสี่เลนซึ่งให้ลิงค์ 400GB/s แบบจุดต่อจุดผ่านเส้นใย OM4 Multi Mode สูงถึง 100 เมตร สิ่งนี้ทำให้เป็นโซลูชันที่มีต้นทุนต่ำในอุดมคติสำหรับการเชื่อมต่อแบบออปติคัลศูนย์ข้อมูลระยะสั้น
ความยาวคลื่นกลางของแต่ละเลนมีความยาวคลื่น 850nm การใช้พลังงานต่ำและประสิทธิภาพ EMI ที่ยอดเยี่ยมช่วยให้การออกแบบระบบที่มีความหนาแน่นพอร์ตสูง ผลิตภัณฑ์ได้รับการออกแบบและทดสอบตามมาตรฐานความปลอดภัยของอุตสาหกรรม ตัวรับส่งสัญญาณคือผลิตภัณฑ์เลเซอร์ระดับ 1 ต่อ US FDA/CDRH และ IEC 60825-1: 2007 & IEC 60825-2: 2004+A1+A2Standards
ตัวรับส่งสัญญาณสามารถประกอบและปล่อยออกจากระบบโฮสต์ได้อย่างสะดวกสบายผ่านสลัก
ตัวรับส่งสัญญาณทำงานจากแหล่งจ่ายไฟ +3.3V เดียวในช่วงอุณหภูมิกรณีการทำงานของ 0OC ถึง +70OC ที่อยู่อาศัยทำจากโลหะเพื่อภูมิคุ้มกัน EMI
1.2 400G OSFP 112 VR4 คุณสมบัติ
ตัวรับส่งสัญญาณออปติคัล QSFP112 400G SR4 มีคุณสมบัติดังต่อไปนี้:
- รองรับ 100GBASE ต่อเลนในเส้นใยหลายโหมด QSFP112 ประเภท 1 แบบฟอร์ม 1 ปัจจัย
- อัตราข้อมูลสูงถึง 425GB PS (4X 106.25GB PS)
- สูงถึง 100m บน MMF (OM4)
- เลเซอร์ VCSEL 850Nm และตัวรับพิน
- อินเทอร์เฟซไฟฟ้า I/O ความเร็วสูง (400GAUI-4) เดี่ยว MPO- 12 เต้ารับ
- อุณหภูมิกรณีการทำงาน: 0 ถึง +70 ° C เป็นไปตาม ROHS 6/6
- เป็นไปตาม 400G QSFP112 MSA และ CMIS4.0
|
Power SupplyVoltage
|
VCC
|
-0.5
|
3.6
|
V
|
|
Storagetemperaturerange 1,2
|
TST
|
-40
|
85
|
° C
|
|
OperatingRelativeHumidity 1,2,3
|
RH
|
5
|
85
|
-
|
|
หมายเหตุ:
1 Absolutemaximumratingsarethosebeyond ซึ่งเป็นผู้สอน 2 BetweentHereCommoundoperatingConditionsandabsolutemaximumratings, Operationisnotined ที่ยืดเยื้อ, และ devicategradationmayoccur 3 การไม่ยอมแพ้ |
||||
|
พารามิเตอร์
|
400GBASE-SR4
|
|
|
|
รหัสแอปพลิเคชัน
|
400G-SR4
|
|
|
|
มาตรฐาน
|
IEEESTD802.3DB & IEEESTD802.3CK
|
|
|
|
datarate (gb/s)
|
425GB/s
|
|
|
|
พารามิเตอร์
|
400GBASE-SR4
|
หน่วย
|
|
|
signalingrate, outlane (ช่วง)
|
53.125 ± 100ppm
|
GBD
|
|
|
รูปแบบการมอดูเลต
|
PAM4
|
-
|
|
|
ความยาวคลื่น (ช่วง)
|
844 ~ 863
|
NM
|
|
|
rmsspectralwidth1 (สูงสุด)
|
0.6
|
NM
|
|
|
AVERAGELAUNCHPOWER, EUDLANE (สูงสุด)
|
4
|
DBM
|
|
|
AVERAGELAUNCHPOUN
|
-4.6
|
|
|
|
แอมพลิจูดออพติคอลออพติคอลนอก (omaouter), outlane (สูงสุด)
|
3.5
|
DBM
|
|
|
แอมพลิจูดออพติคอลออพติคอลนอก (Omaouter), outlane (นาที)
formax (TECQ, TDECQ) ≤1.8 dB OR1.8 <สูงสุด (TECQ, TDECQ) ≤4.4 dB |
–2.6 -4.4+สูงสุด (TECQ, TDECQ) |
DBM DBM |
|
|
เครื่องส่งและ dispersioneyeclosure forpam4 (TDECQ), outlane (สูงสุด)
|
4.4
|
DB
|
|
|
TransmitterEeClosureForPAM4 (TECQ) แต่ละเลน (สูงสุด)
|
4.4
|
DB
|
|
|
overshoot/undershoot (สูงสุด)
|
26
|
-
|
|
|
transmitterpowerexcursion, outlane (สูงสุด)
|
2
|
DBM
|
|
|
การสูญพันธุ์
|
2.5
|
DB
|
|
|
เวลาเปลี่ยนเครื่องส่งสัญญาณแต่ละอัน (สูงสุด)
|
17
|
ps
|
|
|
Averagelaunchpower of Off Transmitter, Everlane (สูงสุด)
|
-30
|
DBM
|
|
|
RIN12OMA (สูงสุด)
|
-131
|
DB/Hz
|
|
|
OpticalReturnlosstolerance (สูงสุด)
|
12
|
DB
|
|
|
ล้อมรอบ
|
≥86% at19nm≤30% at4.5um
|
-
|
|
|
400G OSFP 112 VR4 หมายเหตุ:
1RMS สเปกตรัมความกว้างค่าเบี่ยงเบนมาตรฐานของ thespectrum 2ifmeasuredintotypea1a.2 Ortypea1a.3, Ora1a.4,50μmfiber, inaccordance with IEC61280-1-4 |
|
||
|
พารามิเตอร์
|
อ้างอิง
|
ค่า
|
หน่วย
|
|
signalingrate, outlane (ช่วง)
|
120g.3.4.1
|
53.125 ± 50
PPM |
GBD
|
|
ความทนทานต่อแรงดันไฟฟ้า PK-Pkinput (ขั้นต่ำ)
|
120G.5.1
|
900
|
MV
|
|
ความแตกต่างของ Modereturnloss ทั่วไป (นาที)
|
120G.3.3.2
|
สมการ
(120G-2) |
DB
|
|
Effectivereturnloss, ERL (ขั้นต่ำ)
|
120g.3.4.3
|
8.5
|
DB
|
|
การตั้งค่าที่แตกต่างกัน mismismatch (สูงสุด)
|
120g.3.1.3
|
10
|
-
|
|
โมดูลเน้นการทดสอบ 1
|
120g.3.4.2
|
see120g.3.4.2
|
|
|
แรงดันไฟฟ้าปลายเดี่ยว (ขั้นต่ำ)
|
120G.5.1
|
-0.4to3.3
|
V
|
|
dccommon-modevoltage (min) 2
|
120G.5.1
|
-350
|
MV
|
|
DCCOMMON-MODEVOLTAGE (สูงสุด) 2
|
120G.5.1
|
2850
|
MV
|
|
หมายเหตุ:
1 Meetsberspecifiedin120g.1.1 2 DC แรงดันไฟฟ้าทั่วไปที่สร้างขึ้น ByTheHost.SpecificationIncludeseffectsofground แรงดันไฟฟ้าชดเชย |
|||
