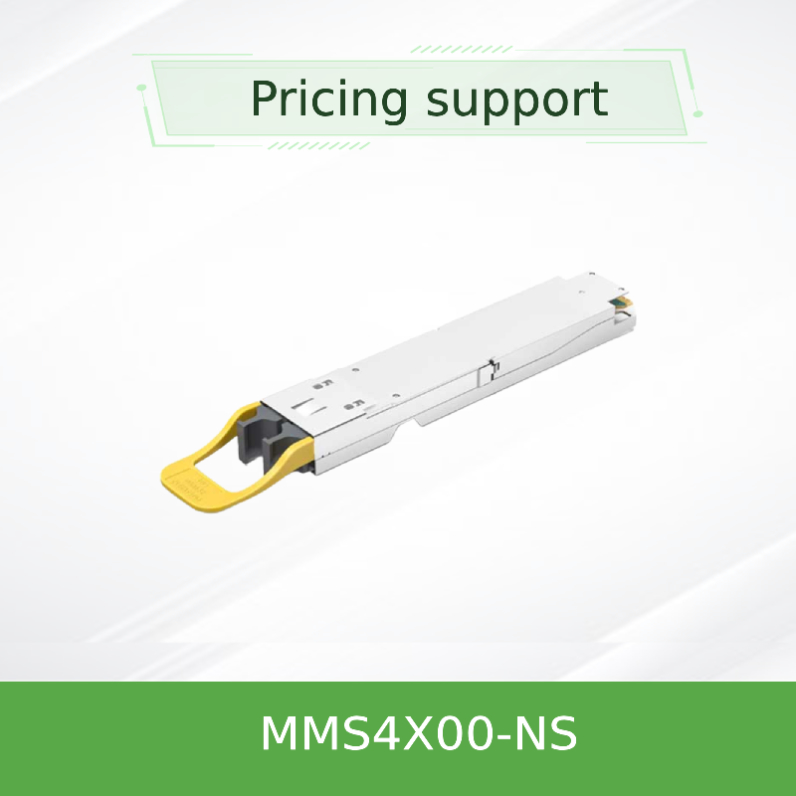

MMS4X00-NS 800Gbps OSFP DR8 สายรับแสงแบบเดียว

1. ภาพรวมสินค้า

NVIDIA® MMS4X00-NS แสดงถึงความก้าวหน้าในการเชื่อมต่อศูนย์ข้อมูลเป็นเครื่องรับสัญญาณทางออนไลน์ OSFP แบบสองประตู 800Gb / s ครั้งแรกในอุตสาหกรรมโมดูล DR8 นวัตกรรมนี้ (8 ช่อง Datacenter Reach) ผสมผสานเครื่องยนต์รับสัญญาณ 400Gb / s ที่เป็นอิสระสองเครื่องในรูปแบบ OSFP เดียว, ส่งความหนาแน่นของพอร์ตที่ไม่เคยมีมาก่อนสําหรับสวิตช์ Quantum-2 InfiniBand และ Spectrum-4 Ethernet โดยใช้เทคโนโลยีไฟเบอร์แบบเดียวที่มีการปรับปรุง 100G-PAM4 ต่อช่องทางเครื่องรับสัญญาณนี้สามารถส่งสัญญาณได้อย่างน่าเชื่อถือได้ถึง 100 เมตร โดยยังคงประหยัดพลังงานได้อย่างดีเยี่ยมการออกแบบด้านบนปีกให้ความมั่นคงการจัดการความร้อนที่ดีที่สุดในสวิตช์บรรยากาศที่เย็นด้วยอากาศสายไฟเบอร์ปาสิฟการแก้ไข

2คุณลักษณะหลัก

• ความกว้างแบนด์วิทรวม 800Gb/s (พอร์ต 2x 400Gb/s)
• การออกแบบโพร์ตสองตัวที่มีเครื่องเชื่อม MPO-12/APC ที่อิสระสองตัว
• ความยาวถึง 100m บนไฟเบอร์แบบเดียว (SMF)
• ปัจจัยรูปร่าง OSFP ปีกบนสําหรับการปรับปรุงการเย็นอากาศ
• เทคโนโลยีเลเซอร์ EML 1310nm กับ 100G-PAM4 ต่อเลน
• การสนับสนุนโปรโตคอลสองแบบ: InfiniBand NDR และ 400GbE Ethernet
• การบริโภคพลังงานสูงสุด: 17W (การทํางานเต็ม)
• โหมดนอนพลังงานต่ํา: 1.5W
• การติดตามการวินิจฉัยดิจิตอล (DDM) แบบครบวงจร
• สามารถติดไฟร้อนได้ และสอดคล้อง RoHS
• ผลิตภัณฑ์เลเซอร์ประเภท 1 ได้รับการรับรอง

3เทคโนโลยีและมาตรฐานหลัก

ที่ผ่านมานี้สายไฟฟ้าสายไฟฟ้าเครื่องรับสัญญาณใช้เทคโนโลยีเลเซอร์การปรับปรุงภายนอก (EML) 1310nm ที่มีความทันสมัยกับการปรับปรุง PAM4 เพื่อบรรลุความหนาแน่นของข้อมูลที่พิเศษรายละเอียด NDR ใน InfiniBand, และ OSFP MSA Rev. 112โมดูลนี้มีอินเตอร์เฟซการจัดการที่สอดคล้องกับ CMS 4.0 และรองรับการปรับปรุงความสมดุล, รับประกันความสมบูรณ์แบบของสัญญาณผ่านสภาพแวดล้อมศูนย์ข้อมูลที่ต้องการ.เครื่องเชื่อม MPO-12/APC แบบสองแบบที่มีการเคลือบมุม ลดการสะท้อนกลับให้น้อยที่สุดซึ่งมีข้อดีที่สําคัญต่อการใช้สายไฟเบอร์ปาสิฟการดําเนินงาน

4หลักการทํางาน

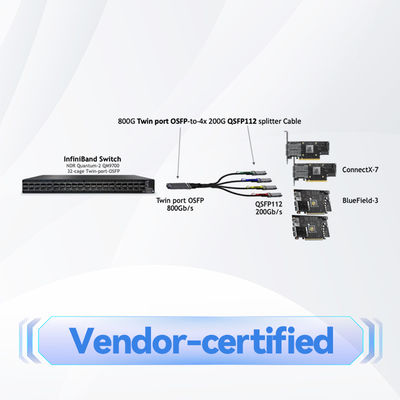

เครื่องรับสัญญาณประกอบด้วยเครื่องยนต์รับสัญญาณ 400Gb / s ที่ทํางานเป็นอิสระภายในโฮสเก็ตเดียว. เครื่องยนต์แต่ละตัวเปลี่ยนสายไฟฟ้าสี่สายของ 53.125 GBd สัญญาณ PAM4 เป็นสัญญาณออปติก โดยใช้เลเซอร์ EML ที่บูรณาการสัญญาณทางออปติกเหล่านี้ถูกส่งผ่านไฟเบอร์พิเศษแปด (สี่ต่อประตู) ภายในเครื่องเชื่อม MPO-12 ผ่าน single-modeสายไฟฟ้าสายไฟฟ้า. เทคโนโลยี DSP ที่ทันสมัย ให้สัญญาณรีไมมิ่ง, การปรับปรุงการเข้าสมดุล, และเน้นผลิตเพื่อรักษาความสมบูรณ์แบบของสัญญาณ. โมดูลตรวจจับแบบอัตโนมัติการตั้งค่าไฟเบอร์เชื่อมต่อ,รองรับการเชื่อมต่อแบบตรง 400Gb/s หรือการตั้งค่า splitter ที่ทําให้การทํางาน 200Gb/s สามารถใช้พลังงานที่ลดลง.

5. สถานการณ์การใช้งาน

• อินเตอร์คอนเนคต์สวิตช์-สวิตช์ความหนาแน่นสูงในระบบ NDR Quantum-2/InfiniBand
• การเชื่อมต่อผ้าสวิทช์เอเธิร์นท์ Spectrum-4
• AI/ML และ HPC คลัสเตอร์ Backbone Networking
• สถาปัตยกรรมกระดูกสันหลังของศูนย์ข้อมูลขนาดสูง
• การเชื่อมต่อระบบ DGX H100 กับพื้นฐานการสลับ
• แอดป์เตอร์ ConnectX-7 และการเชื่อมต่อ DPU BlueField-3

6รายละเอียดเทคนิค

7ข้อดีและจุดขาย

• ความหนาแน่นที่ไม่เคยมีมาก่อนส่งท่าทางสอง 400Gb / s ในตัวประกอบรูปแบบ OSFP เดียว, ทําให้ความจุของท่าทางเพิ่มเป็นสองเท่าเมื่อเปรียบเทียบกับทรานซีเวอร์ประเพณี
• โปรต็อกอลอัคโนสติก:ปรับตัวอัตโนมัติให้กับโปรโตคอล InfiniBand NDR และ 400GbE Ethernet ตามการตั้งค่าสวิตช์โฮสต์
• การใช้งานแบบยืดหยุ่นรองรับหลายกรณีการเชื่อมต่อรวมถึงสวิตช์-สวิตช์, สวิตช์-แอพเดทเมอร์ และการตั้งค่าผสมผสานที่มีการปรับความเร็วอัตโนมัติ
• การจัดการความร้อนระดับสูงการออกแบบด้านบนที่มีปีกให้ความเย็นที่ดีที่สุดในสภาพแวดล้อมสวิทช์ความหนาแน่นสูง โดยรักษาความน่าเชื่อถือภายใต้ภาระเต็ม
• การติดตามอย่างครบถ้วนความสามารถ DDM ที่กว้างขวางให้บริการการติดตามระยะทางของอุณหภูมิ, โลเตจ, พลังงาน TX / RX และกระแสปรับเปลี่ยนเพื่อการบํารุงรักษาอย่างระวัง

8บริการและการสนับสนุน

เครื่องรับสัญญาณนี้ได้รับการสนับสนุนจาก NVIDIA การประกันคุณภาพและการสนับสนุนทางเทคนิคที่ครบถ้วน เราเติมด้วยสินค้าจํานวน 10 ล้านดอลลาร์ เพื่อการจัดส่งทั่วโลกอย่างรวดเร็วทีมงานเทคนิคของเราให้คําปรึกษา 24/7 สําหรับการสนับสนุนการบูรณาการและการแก้ไขปัญหาในฐานะผู้จําหน่ายที่ได้รับอนุญาตสําหรับองค์ประกอบเครือข่าย NVIDIA ของแท้ เรารับประกันผลิตภัณฑ์ที่แท้จริงสายไฟฟ้าสายไฟฟ้าสารรับสัญญาณ

9คําถามที่พบบ่อย

ถาม: ความแตกต่างระหว่างรุ่นปีกบนและรุ่นปลาท็อปคืออะไร?

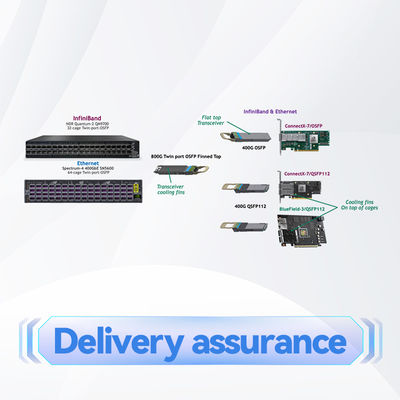

A: รุ่นปีกบน (MMS4X00-NS) ถูกออกแบบมาสําหรับสวิทช์ที่เย็นด้วยอากาศที่มีความสามารถในการเย็นที่ขยายมากขึ้นรุ่น flat-top (MMS4X00-NS-FLT) สําหรับระบบที่ทําความเย็นด้วยของเหลว และการใช้งาน DGX H100 ที่ต้องการการจัดการความร้อนที่แตกต่างกัน.

Q: ผมสามารถใช้สายเคเบิลประเภทต่าง ๆ ในสองพอร์ตพร้อมกันได้หรือไม่?
A: ไม่, port ทั้งสองต้องใช้สายเคเบิลชนิดเดียวกัน - หรือทั้งสองสายเคเบิลตรง 400Gb / s หรือทั้งสองสายเคเบิล 2: 2 แบ่งสําหรับการทํางาน 200Gb / s การผสมสายเคเบิลชนิดไม่ได้สนับสนุน.

ถาม: เทียบกับการใช้เครื่องรับสัญญาณ 400Gb/s สองตัวแยกกันอย่างไร?
A: การออกแบบสองท่าทางให้ฟังก์ชันเดียวกับตัวรับและรับสัญญาณที่แยกแยกสองตัว แต่มีความหนาแน่นของท่าทางที่สูงขึ้นมาก การบริโภคพลังงานที่ลดลง (17W vs ~ 18W สําหรับหน่วยแยกสองหน่วย)และการจัดการสายไฟฟ้าที่เรียบง่ายผ่านการออกแบบรูปแบบที่บูรณะ.

10หลักการป้องกัน

• ใช้สาย MPO-12/APC crossover ที่แนะนําโดย NVIDIA อยู่เสมอ (ซีรีส์ MFP7E30 สําหรับสายตรง, MFP7E40 สําหรับสายแยก) เพื่อผลงานที่ดีที่สุด
• ให้แน่ใจว่าการทําความสะอาดเครื่องเชื่อม MPO อย่างถูกต้อง ก่อนการติดตั้ง เพื่อป้องกันการปนเปื้อนที่ทําให้เกิดปัญหาส่วนใหญ่ของสายเชื่อม
• อย่าผสมเครื่องเชื่อม APC (สีเขียว) กับเครื่องเชื่อม UPC (สีฟ้า) เพราะมันไม่เข้ากันได้
• การรักษาอุณหภูมิการทํางานระหว่าง 0 °C ถึง 70 °C เพื่อการทํางานที่น่าเชื่อถือ
• ผลิตภัณฑ์เลเซอร์ประเภทที่ 1 นี้ปลอดภัยในสภาพการทํางานปกติ แต่ไม่ควรถอดแยก
• การจัดการกับเครื่องรับสัญญาณและที่เกี่ยวข้องสายไฟเบอร์ปาสิฟด้วยความระมัดระวัง เพื่อหลีกเลี่ยงการเสียหายของอินเตอร์เฟซทางออทติก

11การแนะนําบริษัท

ด้วยประสบการณ์ในอุตสาหกรรมมากกว่าสิบปี เราใช้งานโรงงานขนาดใหญ่ ที่ได้รับการสนับสนุนจากทีมงานเทคนิคที่แข็งแกร่งเราได้สร้างลูกค้าทั่วโลกอย่างสําคัญ โดยการจัดส่งสินค้าเครือข่ายที่มีคุณภาพสูง ในราคาที่แข่งขันในฐานะผู้จําหน่ายที่ได้รับอนุญาตสําหรับแบรนด์ชั้นนํารวมถึง NVIDIA Mellanox, Ruckus, Aruba และ Extreme เรานําเสนอภัณฑ์ที่กว้างขวางรวมถึงสวิทช์เครือข่ายใหม่,จุดการเข้าถึงแบบไร้สาย, เครื่องควบคุม, และการเชื่อมโยงที่จําเป็นสายไฟฟ้าสายไฟฟ้าคลังสินค้า 10 ล้านดอลลาร์ของเรา รับประกันให้มีสินค้าที่หลากหลาย และสามารถจัดส่งสินค้าได้อย่างเต็มที่การสร้างชื่อเสียงที่โดดเด่นในตลาดโลก.
