สายแพทช์ไฟเบอร์ออปติก CommScope OM4 LC-LC Duplex, 50/125μm มัลติโหมด, สีฟ้า, แจ็คเก็ต LSZH, 1.8 มม.
รายละเอียดสินค้า:
| ชื่อแบรนด์: | Commscope |
| หมายเลขรุ่น: | CEP-LCLC-L40B002M |
| เอกสาร: | CEP-LCLC-L40B.pdf |
การชำระเงิน:
| จำนวนสั่งซื้อขั้นต่ำ: | 1 ชิ้น |
|---|---|
| ราคา: | Negotiate |
| รายละเอียดการบรรจุ: | กล่อง |
| เวลาการส่งมอบ: | ขึ้นอยู่กับสินค้าคงคลัง |
| เงื่อนไขการชำระเงิน: | ที/ที |
| สามารถในการผลิต: | จัดหาโดย Project/Batch |
|
ข้อมูลรายละเอียด |
|||
| อินเทอร์เฟซขั้วต่อ A: | LC/UPC | ลักษณะอินเทอร์เฟซตัวเชื่อมต่อ A: | ดูเพล็กซ์ x |
|---|---|---|---|
| ขั้วต่อ, ขั้วต่อ B: | LC/UPC | ลักษณะอินเทอร์เฟซ ขั้วต่อ B: | ดูเพล็กซ์ x |
| ฝักสี: | อควา กรีน | จำนวนคอร์ทั้งหมด: | 2 |
| เน้น: | สายแพทช์คอร์ดไฟเบอร์ออปติก CommScope OM4,สายไฟเบอร์มัลติโหมดดูเพล็กซ์ LC-LC,สายไฟเบอร์ออปติก 50/125μm LSZH |
||
รายละเอียดสินค้า

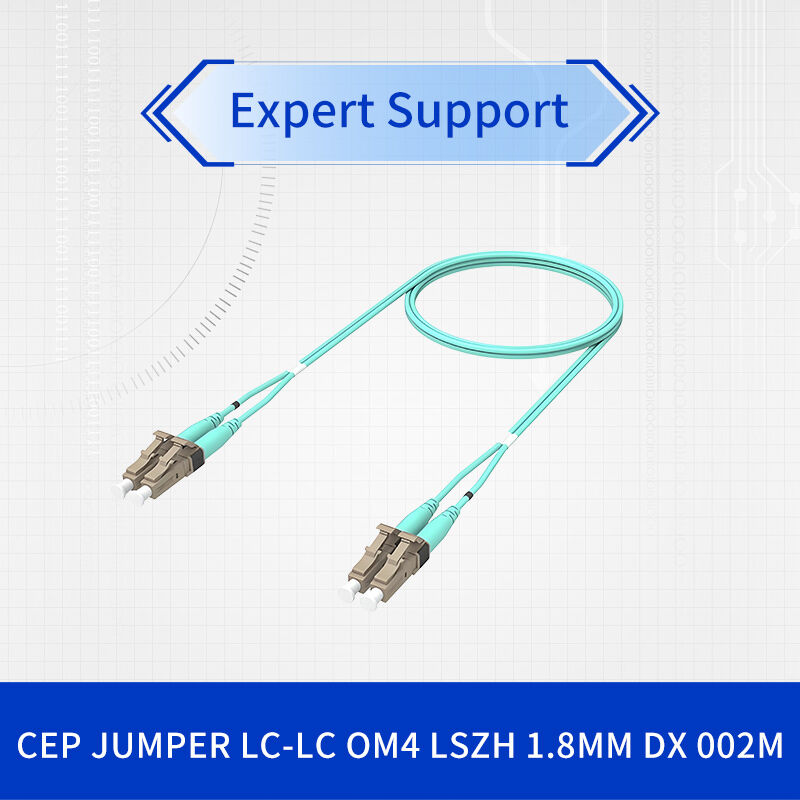

สายแพทช์คอร์ดไฟเบอร์ออปติก CommScope OM4 LC-LC Duplex, 50/125μm Multimode, Aqua, แจ็คเก็ต LSZH, 1.8mm
โซลูชันไฟเบอร์มัลติโหมดประสิทธิภาพสูง
สายแพทช์คอร์ดไฟเบอร์ออปติก CommScope OM4 LC-LC duplex มอบประสิทธิภาพที่ยอดเยี่ยมสำหรับศูนย์ข้อมูลความเร็วสูงและเครือข่ายองค์กร สายแพทช์คอร์ดไฟเบอร์ออปติกมัลติโหมดระดับพรีเมียมนี้มีคุณสมบัติการเชื่อมต่อแบบสูญเสียน้อยและทนต่อการโค้งงอที่เหนือกว่า เพื่อให้มั่นใจถึงการส่งสัญญาณที่เชื่อถือได้ในสภาพแวดล้อมที่มีความต้องการสูง
ข้อดีหลัก
- เหมาะสำหรับแอปพลิเคชัน 40G และ 100G Ethernet
- ขั้วต่อ LC duplex แบบกลับด้านได้ในสนามเพื่อการจัดการขั้วที่ง่าย
- แจ็คเก็ต Low Smoke Zero Halogen (LSZH) เพื่อความปลอดภัยที่เพิ่มขึ้น
- ติดตั้งและทดสอบ 100% จากโรงงานเพื่อรับประกันประสิทธิภาพ
- เทคโนโลยีไฟเบอร์ทนต่อการโค้งงอช่วยลดการเสื่อมสภาพของสัญญาณ
ภาพรวมผลิตภัณฑ์
สายแพทช์คอร์ดไฟเบอร์ออปติก CommScope OM4 LC-LC duplex แสดงถึงเทคโนโลยีไฟเบอร์มัลติโหมดล่าสุด ออกแบบมาเพื่อรองรับแอปพลิเคชันแบนด์วิธสูงในศูนย์ข้อมูลสมัยใหม่และเครือข่ายองค์กร สายแพทช์คอร์ดไฟเบอร์ LC-LC มัลติโหมดนี้ใช้ไฟเบอร์ทนต่อการโค้งงอ 50/125μm ซึ่งเกินมาตรฐานอุตสาหกรรมสำหรับประสิทธิภาพและความน่าเชื่อถือทางแสง
คุณสมบัติหลัก
- ขั้วต่อ LC/UPC Duplex ที่ปลายทั้งสองด้าน
- แจ็คเก็ตสีเขียว Aqua เพื่อการระบุ OM4 ได้ง่าย
- แจ็คเก็ตสายเคเบิล LSZH ขนาดเส้นผ่านศูนย์กลาง 1.8 มม.
- มีให้เลือกหลายขนาดตั้งแต่ 1 ถึง 30 เมตร
- การออกแบบ Zipcord เพื่อการแยกและการจัดการที่ง่าย
- เป็นไปตามมาตรฐาน TIA/EIA-568-C.3 และ ISO/IEC 11801
เทคโนโลยีและมาตรฐาน
สายแพทช์คอร์ดไฟเบอร์ออปติกมัลติโหมดนี้รวมเอาเทคโนโลยีไฟเบอร์ออปติกขั้นสูงที่ตรงตามมาตรฐานสากลที่เข้มงวด ผลิตภัณฑ์เป็นไปตามข้อกำหนด TIA/EIA-568-C.3 และ ISO/IEC 11801 เพื่อให้มั่นใจถึงการทำงานร่วมกันกับโครงสร้างพื้นฐานเครือข่ายที่มีอยู่ สายแพทช์คอร์ดไฟเบอร์ OM4 LC-LC มีความสามารถในการรับส่งข้อมูลที่เพิ่มขึ้น ซึ่งรองรับข้อกำหนดการส่งข้อมูลความเร็วสูง
หลักการทำงาน

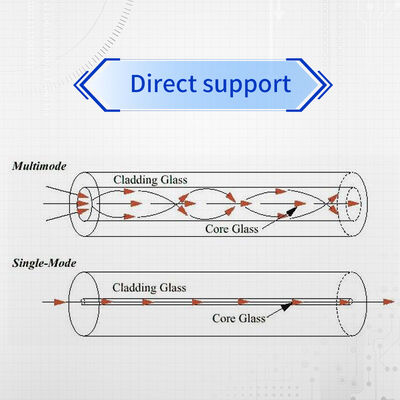

สายแพทช์คอร์ดไฟเบอร์ออปติกส่งข้อมูลโดยใช้พัลส์แสงผ่านไฟเบอร์แก้วหรือพลาสติก สายแพทช์คอร์ดไฟเบอร์ LC-LC มัลติโหมดใช้เส้นทางแสงหลายเส้นทาง (โหมด) เพื่อส่งข้อมูล ทำให้เหมาะสำหรับแอปพลิเคชันระยะใกล้ถึงปานกลาง ขั้วต่อ LC ให้การจัดตำแหน่งที่แม่นยำของแกนไฟเบอร์ ลดการสูญเสียการแทรกและการสะท้อนกลับเพื่อความสมบูรณ์ของสัญญาณที่ดีที่สุด
แอปพลิเคชัน
- การเชื่อมต่อและเชื่อมต่อข้ามศูนย์ข้อมูล
- การเชื่อมต่อเซิร์ฟเวอร์กับสวิตช์
- เครือข่ายพื้นที่จัดเก็บข้อมูล (SAN)
- โครงสร้างพื้นฐานโทรคมนาคม
- การเชื่อมต่อกระดูกสันหลังของเครือข่ายองค์กร
- สภาพแวดล้อมการประมวลผลประสิทธิภาพสูง
ข้อมูลจำเพาะทางเทคนิค
| พารามิเตอร์ | ข้อมูลจำเพาะ |
|---|---|
| รหัสสินค้า | CEP1CLC140B |
| ประเภทไฟเบอร์ | OM4 Multimode, 50/125μm |
| ขั้วต่อ | LC/UPC ถึง LC/UPC Duplex |
| แจ็คเก็ตสายเคเบิล | LSZH, เส้นผ่านศูนย์กลาง 1.8 มม. |
| การลดทอน | ≤3.0 dB/km @ 850nm ≤1.0 dB/km @ 1300nm |
| อุณหภูมิในการทำงาน | -10°C ถึง +60°C |
| ประสิทธิภาพการโค้งงอ | รัศมี 15 มม.: ≤0.10dB @850nm รัศมี 7.5 มม.: ≤0.20dB @850nm |
| การปฏิบัติตาม | China RoHS, ISO 9001:2015, RoHS |
คู่มือการเลือก
| หมายเลขรุ่น | ความยาว | สี | แอปพลิเคชัน |
|---|---|---|---|
| CEP1CLC140B003M | 3 เมตร | Aqua Green | การเชื่อมต่อแร็ค |
| CEP1CLC140B005M | 5 เมตร | Aqua Green | Cross-Connect |
| CEP1CLC140B010M | 10 เมตร | Aqua Green | Data Center Aisle |
| CEP1CLC140B020M | 20 เมตร | Aqua Green | Longer Runs |
ข้อได้เปรียบในการแข่งขัน
- ประสิทธิภาพการโค้งงอที่เหนือกว่า: การออกแบบไฟเบอร์ขั้นสูงรักษาความสมบูรณ์ของสัญญาณแม้ในสถานการณ์การโค้งงอที่แคบ
- ขั้วต่อแบบกลับด้านได้ในสนาม: การกลับขั้วที่ง่ายดายโดยไม่ต้องใช้เครื่องมือพิเศษ
- ความปลอดภัยที่เพิ่มขึ้น: แจ็คเก็ต LSZH ช่วยลดการปล่อยสารพิษในกรณีที่เกิดไฟไหม้
- การประกันคุณภาพ: ทดสอบจากโรงงาน 100% พร้อมผลการทดสอบแต่ละรายการ
- การออกแบบที่พร้อมสำหรับอนาคต: รองรับเครือข่ายความเร็วสูงในปัจจุบันและรุ่นต่อไป
บริการและการสนับสนุน
สายแพทช์คอร์ดไฟเบอร์ออปติก CommScope ทั้งหมดได้รับการสนับสนุนโดยการสนับสนุนและบริการด้านเทคนิคที่ครอบคลุม สายแพทช์คอร์ดไฟเบอร์ LC-LC มัลติโหมดแต่ละเส้นผ่านกระบวนการควบคุมคุณภาพอย่างเข้มงวดและจัดส่งพร้อมผลการทดสอบแต่ละรายการ เครือข่ายการสนับสนุนทั่วโลกของเราช่วยให้มั่นใจได้ถึงความช่วยเหลือในเวลาที่เหมาะสมสำหรับความท้าทายในการติดตั้งและการรวมระบบ
คำถามที่พบบ่อย
อัตราข้อมูลสูงสุดที่รองรับโดยสายแพทช์คอร์ด OM4 นี้คืออะไร
สายแพทช์คอร์ดไฟเบอร์ออปติกมัลติโหมดนี้รองรับอัตราข้อมูลสูงสุด 100Gbps ที่ระยะทางสูงสุด 150 เมตรโดยใช้ตัวรับส่งสัญญาณที่เหมาะสม ทำให้เหมาะสำหรับแอปพลิเคชัน 40G และ 100G Ethernet
ฉันสามารถเปลี่ยนขั้วของขั้วต่อ LC ในสนามได้หรือไม่
ใช่ ขั้วต่อ LC duplex ได้รับการออกแบบมาเพื่อการกลับขั้วในสนามได้อย่างง่ายดายโดยไม่ต้องใช้เครื่องมือพิเศษ ทำให้มีความยืดหยุ่นระหว่างการติดตั้งและการบำรุงรักษา
การกำหนดแจ็คเก็ต LSZH หมายถึงอะไร
LSZH ย่อมาจาก Low Smoke Zero Halogen ซึ่งระบุว่าแจ็คเก็ตสายเคเบิลผลิตควันน้อยที่สุดและไม่มีก๊าซฮาโลเจนเมื่อสัมผัสกับไฟ ซึ่งช่วยเพิ่มความปลอดภัยในพื้นที่ปิด
ผลการทดสอบรวมอยู่ในสายแพทช์คอร์ดแต่ละเส้นหรือไม่
ใช่ สายแพทช์คอร์ดไฟเบอร์ LC-LC มัลติโหมดแต่ละเส้นได้รับการทดสอบจากโรงงาน 100% และข้อมูลการทดสอบการสูญเสียการแทรกแต่ละรายการจะมาพร้อมกับแต่ละหน่วยที่บรรจุ
รัศมีการโค้งงอน้อยที่สุดสำหรับสายเคเบิลนี้คืออะไร
สายเคเบิลยังคงประสิทธิภาพที่ยอดเยี่ยมโดยมีรัศมีการโค้งงอต่ำถึง 7.5 มม. โดยมีการเปลี่ยนแปลงการลดทอนน้อยกว่า 0.20dB ที่ 850nm
แนวทางการติดตั้งและการจัดการ
- ใช้การจัดการสายเคเบิลที่เหมาะสมเสมอเพื่อหลีกเลี่ยงการโค้งงอที่คมชัดต่ำกว่ารัศมีขั้นต่ำ
- เก็บฝาครอบกันฝุ่นไว้บนขั้วต่อเมื่อไม่ใช้งานเพื่อป้องกันการปนเปื้อน
- หลีกเลี่ยงแรงตึงที่มากเกินไประหว่างการติดตั้ง - แรงดึงสูงสุดไม่ควรเกิน 25 ปอนด์
- ตรวจสอบให้แน่ใจว่าขั้วต่อสะอาดก่อนการผสมพันธุ์โดยใช้เครื่องมือทำความสะอาดไฟเบอร์ออปติกที่เหมาะสม
- จัดเก็บในสภาพแวดล้อมที่เย็นและแห้ง ห่างจากแสงแดดโดยตรงเมื่อไม่ใช้งาน
- ตรวจสอบความเข้ากันได้กับอุปกรณ์และตัวรับส่งสัญญาณที่มีอยู่ก่อนการใช้งาน
