สวิตช์ NVIDIA Quantum MQM8790-HS2F 200G InfiniBand 40 พอร์ต แบบไม่จัดการ ทางเลือกของ Mellanox 200Gb/s

NVIDIA Quantum MQM8790-HS2F สวิตช์ InfiniBand อัจฉริยะ 200Gb/s

เร่งโครงสร้างพื้นฐาน HPC, AI และคลาวด์ด้วยสวิตช์แบบไม่ปิดกั้น 40 พอร์ต 200G ที่รวมการประมวลผลในเครือข่ายและการแยก 100G ความหนาแน่นสองเท่า — ออกแบบมาเพื่อปริมาณงานสูงสุดและเวลาแฝงต่ำสุด

• พอร์ต QSFP56 จำนวน 40 พอร์ต ทำงานที่ 200Gb/s หรือแยกออกเป็นพอร์ต 80 x 100Gb/s
• ความจุสวิตช์รวมสูงสุด 16 Tb/s (ไม่ปิดกั้น)
• เทคโนโลยี SHARP ในตัวสำหรับการเร่งการสื่อสารแบบรวม
• SKU ที่ไม่ได้จัดการ (MQM8790-HS2F) พร้อม CPU Broadwell แบบดูอัลคอร์ x86 และการสนับสนุนซับเน็ตมาสเตอร์ออนบอร์ดสูงสุด 2000 โหนด
• การไหลเวียนอากาศ P2C, แหล่งจ่ายไฟสำรอง 1+1, ความลึกมาตรฐาน 1U, เข้ากันได้แบบย้อนหลังกับอะแดปเตอร์ ConnectX-6 และรุ่นก่อนหน้า

ลักษณะ

• เครือข่าย 200G ความหนาแน่นสูง: พอร์ต QSFP56 จำนวน 40 พอร์ต แต่ละพอร์ตให้แบนด์วิดท์สองทิศทางเต็มที่ 200Gb/s
• ความยืดหยุ่นในการแยกพอร์ต: แปลงพอร์ต 200G ใดๆ ให้เป็นพอร์ต 100G อิสระสองพอร์ต — เหมาะสำหรับการใช้งาน ToR ความหนาแน่นสองเท่า
• เทคโนโลยี NVIDIA SHARP: การประมวลผลในเครือข่ายแบบฮาร์ดแวร์ที่ลดภาระและเร่งการสื่อสารแบบรวม MPI, NCCL และ SHMEM
• การสนับสนุนสถาปัตยกรรมขั้นสูง: Fat Tree, DragonFly+, Torus หลายมิติ และการกำหนดเส้นทางแบบปรับได้สำหรับเครือข่ายที่ไม่มีการติดขัด
• การออกแบบที่ประหยัดพลังงาน: ได้รับการรับรอง 80 PLUS Gold, พลังงานปรับตามการใช้งานพอร์ต, เป็นไปตามข้อกำหนด RoHS

เทคโนโลยีและมาตรฐาน

สร้างขึ้นบนสถาปัตยกรรม NVIDIA Quantum InfiniBand, MQM8790-HS2F ใช้ประโยชน์จาก Scalable Hierarchical Aggregation and Reduction Protocol (SHARP) เพื่อทำการลดข้อมูลภายในเครือข่ายสวิตช์ รองรับการกำหนดเส้นทางแบบคงที่และแบบปรับได้, QoS และการควบคุมการติดขัด สวิตช์เข้ากันได้กับ 200G/100G HDR/HDR100 InfiniBand และเข้ากันได้แบบย้อนหลังกับ FDR/EDR ทำให้มั่นใจได้ถึงการรวมเข้ากับศูนย์ข้อมูลที่มีอยู่ได้อย่างราบรื่น ระนาบการจัดการ x86 ทำงานด้วย MLNX-OS (เวอร์ชันที่ไม่ได้จัดการอาศัย UFM ภายนอกหรือ OpenSM)

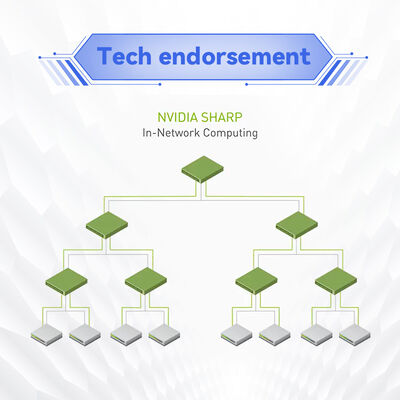

หลักการทำงาน: การประมวลผลในเครือข่าย

แตกต่างจากสวิตช์แบบดั้งเดิมที่เพียงแค่ส่งต่อแพ็กเก็ต, MQM8790-HS2F ประมวลผลข้อมูลขณะที่เดินทางผ่านเครือข่าย เมื่อการดำเนินการแบบรวม (เช่น all-reduce, barrier) ถูกเรียกใช้โดยเซิร์ฟเวอร์, ฮาร์ดแวร์สวิตช์จะรวมหรือลดข้อมูลด้วยความเร็วสาย สิ่งนี้จะช่วยลดการส่งข้อมูลปลายทางหลายครั้ง ลดเวลาแฝงสำหรับการฝึก AI และการจำลอง HPC ได้อย่างมาก โปรเซสเซอร์ x86 แบบฝังจัดการการเริ่มต้นเครือข่ายและการค้นพบโทโพโลยี ในขณะที่การเร่งข้อมูลเกิดขึ้นในซิลิคอนเฉพาะ

แอปพลิเคชันและการใช้งาน

• คลัสเตอร์ AI ขนาดใหญ่: การฝึกแบบขนานของโมเดลขนาดใหญ่ที่ต้องการ all-reduce เวลาแฝงต่ำ
• การประมวลผลประสิทธิภาพสูง (HPC): การจำลองตาม MPI ในสภาพอากาศ, จีโนมิกส์ และฟิสิกส์
• Top-of-Rack (ToR) ความหนาแน่นสองเท่า: การแยกพอร์ตเป็น 100G สำหรับการเชื่อมต่อเซิร์ฟเวอร์หนาแน่น
• คลาวด์และที่เก็บข้อมูล: NVMe-oF ผ่าน InfiniBand, แบ็กเอนด์ที่เก็บข้อมูลปริมาณงานสูง
• การวิจัยและการศึกษา: แกนหลักสำหรับศูนย์ซูเปอร์คอมพิวเตอร์ของมหาวิทยาลัย

ข้อมูลจำเพาะทางเทคนิคและตัวเลือกการสั่งซื้อ

หมายเหตุ: ทุกรุ่นรวมถึง CPU Broadwell แบบดูอัลคอร์ x86, หน่วยความจำ 8GB, 1x RJ45, 1x คอนโซล, 1x micro USB น้ำหนักพร้อม PSU 2 ตัว: ~12.48 กก. สายเคเบิล: QSFP56 แบบพาสซีฟ/ทองแดง/ออปติคัลแบบแอคทีฟ

ข้อดีและจุดเด่น

• เทียบกับสวิตช์ 100G แบบดั้งเดิม: พอร์ต 200G ดั้งเดิมพร้อมการแยกพอร์ตให้เรดิกซ์สองเท่า ลดระดับเครือข่ายและลด CAPEX
• SHARP ในตัว: แตกต่างจากสวิตช์มาตรฐาน, MQM8790-HS2F เร่งการสื่อสารแบบรวมในฮาร์ดแวร์ ลดเวลาการทำงานให้เสร็จสิ้นลงได้ถึง 10 เท่า
• ประหยัดพลังงานและพื้นที่: ฟอร์มแฟกเตอร์ 1U ที่มีปริมาณงานสูงสุด 16Tb/s ใช้พลังงานต่อ Gb น้อยกว่าโซลูชันคู่แข่ง; ได้รับการรับรอง ENERGY STAR
• ความเข้ากันได้แบบย้อนหลังของระบบนิเวศ: การทำงานร่วมกับบัตรเครือข่าย ConnectX-4/5/6 และสายเคเบิลที่มีอยู่ได้อย่างราบรื่น

บริการและการสนับสนุน

เราให้การสนับสนุนก่อนและหลังการขายที่ครอบคลุม: การให้คำปรึกษาด้านเทคนิคตลอด 24 ชั่วโมงทุกวัน, การจัดการการรับประกัน RMA และการประสานงานการแก้ไขปัญหา ณ สถานที่ ทีมงานของเราให้ความช่วยเหลือในการออกแบบโทโพโลยี, การตรวจสอบความเข้ากันได้ของเฟิร์มแวร์ และการรวมเข้ากับเครือข่าย InfiniBand ที่มีอยู่ ทุกยูนิตมีการรับประกันขั้นต่ำ 1 ปี (สามารถขยายได้) คำสั่งซื้อจะถูกจัดส่งภายใน 24-48 ชั่วโมงจากสินค้าคงคลังกว่า 10 ล้านรายการของเรา

คำถามที่พบบ่อย (FAQ)

ถาม: MQM8790-HS2F เข้ากันได้กับบัตรเครือข่ายมาตรฐานเช่น Mellanox ConnectX-6 หรือไม่?

ตอบ: ใช่, เข้ากันได้กับบัตรเครือข่าย ConnectX-6 (200G/100G) และรุ่นก่อนหน้า (ConnectX-5, ConnectX-4) ในโหมดเข้ากันได้แบบย้อนหลัง สำหรับประสิทธิภาพสูงสุด ให้ใช้กับบัตรเครือข่ายที่รองรับ HDR หรือ HDR100

ถาม: ฉันสามารถจัดการสวิตช์นี้ได้โดยไม่ต้องใช้คอนโทรลเลอร์ภายนอกหรือไม่?

ตอบ: MQM8790-HS2F เป็นสวิตช์ที่ไม่ได้จัดการ อย่างไรก็ตาม มีซับเน็ตมาสเตอร์ออนบอร์ดที่สามารถเปิดใช้งานเครือข่ายได้สูงสุด 2000 โหนดทันที สำหรับการตรวจสอบและจัดการขั้นสูง ขอแนะนำ NVIDIA UFM หรือ OpenSM

ถาม: การแยกพอร์ตเป็น 100G ทำงานทางเทคนิคอย่างไร?

ตอบ: พอร์ต QSFP56 แต่ละพอร์ตมีเลน SerDes สี่เลน โดยการกำหนดค่าพอร์ตเป็นอินเทอร์เฟซ 2 เลนอิสระสองอินเทอร์เฟซ สวิตช์สามารถขับเคลื่อนการเชื่อมต่อ 100G ที่แยกจากกันสองการเชื่อมต่อ (โดยใช้สายเคเบิลแยก) ซึ่งเป็นการเพิ่มจำนวนพอร์ตสำหรับปลายทาง 100G เป็นสองเท่า

ถาม: การใช้พลังงานทั่วไปที่โหลดครึ่งหนึ่งคือเท่าใด?

ตอบ: สวิตช์จะลดพลังงานลงโดยอัตโนมัติเมื่อไม่ได้ใช้งานพอร์ต ที่การใช้งาน 50% การใช้พลังงานทั่วไปจะอยู่ที่ประมาณ 150-180W ขึ้นอยู่กับประเภทของสายเคเบิลและการรับส่งข้อมูล

ถาม: MQM8790-HS2F ใช้ทิศทางการไหลเวียนอากาศแบบใด?

ตอบ: รุ่น -HS2F ใช้การไหลเวียนอากาศแบบ P2C (ด้านพอร์ตไปยังพัดลมระบายความร้อน) — อากาศเข้าจากด้านพอร์ตและออกที่ด้านพัดลม สำหรับการไหลเวียนอากาศย้อนกลับ (C2P) ให้สั่งซื้อ MQM8790-HS2R

ข้อควรระวังและหมายเหตุเกี่ยวกับความเข้ากันได้

• ทิศทางการไหลเวียนอากาศ: ตรวจสอบให้แน่ใจว่าการระบายความร้อนในแร็คของคุณตรงกับรุ่นสวิตช์ (P2C สำหรับ MQM8790-HS2F, C2P สำหรับ -HS2R) การไหลเวียนอากาศที่ไม่เหมาะสมอาจทำให้เกิดการลดประสิทธิภาพเนื่องจากความร้อน

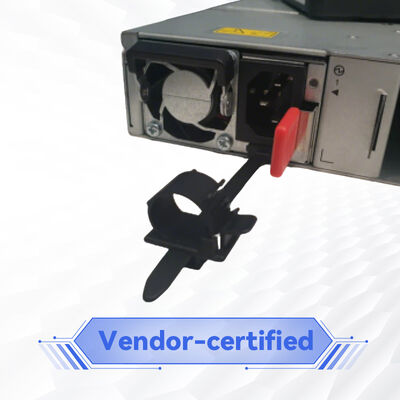

• แหล่งจ่ายไฟ: ช่วงอินพุต 100-127V หรือ 200-240V AC ใช้เฉพาะสายไฟที่ให้มาเท่านั้น แนะนำให้ใช้สายไฟคู่เพื่อความซ้ำซ้อน

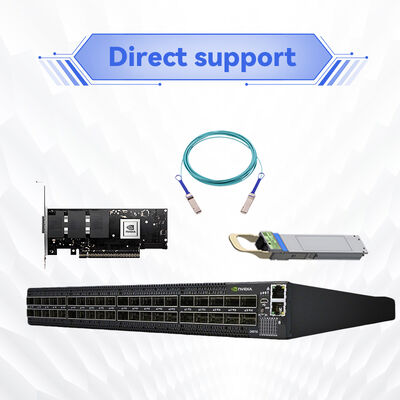

• สายเคเบิล: สำหรับการทำงาน 200G ให้ใช้โมดูล QSFP56 แบบพาสซีฟทองแดง (สูงสุด 3 เมตร) หรือแบบแอคทีฟออปติคัล การแยก 100G ต้องใช้สายเคเบิล breakout QSFP56 เป็น 2xQSFP28
• สภาพแวดล้อมการทำงาน: อุณหภูมิ 0°C–40°C, ความชื้น 10%–85% ไม่ควบแน่น ระดับความสูง ≤3200 เมตร เป็นไปตามข้อกำหนด EMC กับ CE, FCC, VCCI, ICES, RCMS
• ซอฟต์แวร์: แม้ว่าจะไม่ได้จัดการ แต่การอัปเดตเฟิร์มแวร์จะทำผ่านโฮสต์ภายนอก ตรวจสอบความเข้ากันได้ของเฟิร์มแวร์กับบัตรเครือข่ายและเวอร์ชันซับเน็ตมาสเตอร์ของคุณเสมอ
