ภาพรวมผลิตภัณฑ์

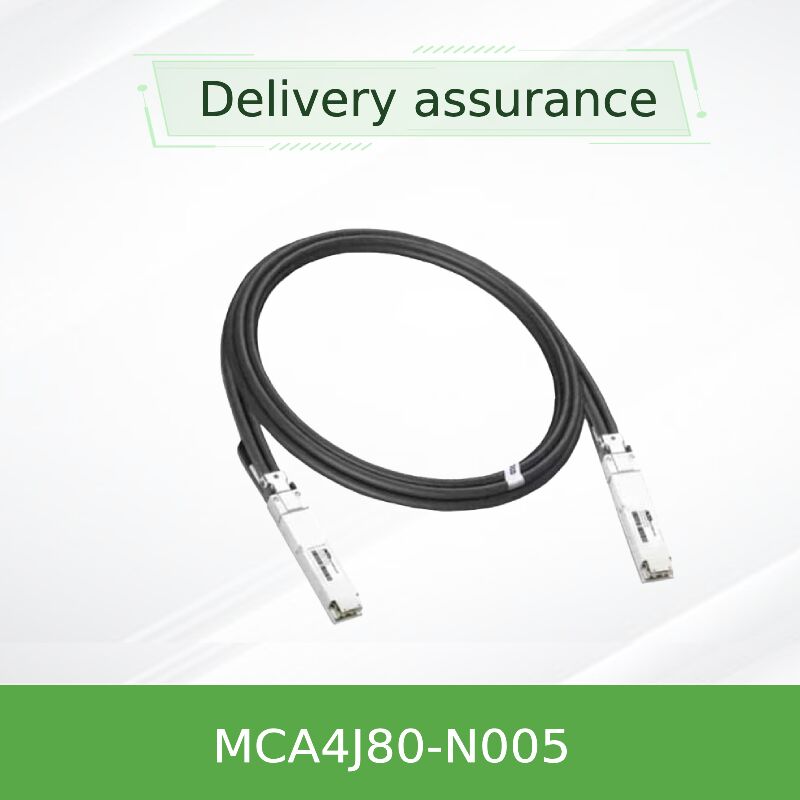

NVIDIA MCA4J80 ซีรีส์นำเสนอสายทองแดงแบบแอคทีฟ OSFP แบบสองพอร์ต ความเร็ว 800Gb/s สำหรับเครือข่าย InfiniBand NDR และ Ethernet Spectrum-4 รุ่นต่อไป MCA4J80-N005 (รุ่น 5 เมตร) ใช้คู่ทองแดง 26AWG ที่หนากว่าพร้อมชิป IC ตัวปรับสมดุลแบบพรีเอ็มฟาซิสในตัวที่ปลายทั้งสองข้าง ทำให้สามารถส่งสัญญาณได้อย่างน่าเชื่อถือเกินขีดจำกัดของ DAC แบบพาสซีฟ ในขณะที่ยังคงรักษาความหน่วงแฝงที่ต่ำมากและการใช้พลังงานเพียง 1.5W ต่อคอนเนคเตอร์ สายแต่ละเส้นได้รับการปรับแต่งจากโรงงานเพื่อลดสัญญาณรบกวนและสัญญาณสะท้อนกลับ และ EEPROM จะให้ข้อมูลการระบุผลิตภัณฑ์และการวินิจฉัยที่สมบูรณ์แก่ระบบโฮสต์ สำหรับระยะทางสั้นกว่า (<3 ม.) NVIDIA มีทางเลือก DAC แบบพาสซีฟ ซีรีส์ ACC ปรับปรุงประสิทธิภาพสำหรับลิงก์ 3 ม., 4 ม. และ 5 ม.คุณสมบัติหลัก

แบนด์วิดท์รวม 800Gb/s

• – สองพอร์ต OSFP เป็น 2x400Gb/s OSFP, 8 เลน @ 100G-PAM4 ต่อพอร์ตระยะ 5 เมตร (26AWG)
• – เหมาะสำหรับการเชื่อมต่อที่ด้านบนของแร็คและแร็คที่อยู่ติดกันพลังงานต่ำพิเศษ
• – สูงสุด 1.5 วัตต์ต่อปลาย ต่ำกว่าสายออปติคัลแบบแอคทีฟอย่างมากเสียบขณะทำงาน & เป็นไปตามข้อกำหนด RoHS
• – ฉนวน LSZH, ปราศจากฮาโลเจน, ปราศจากตะกั่วการทำงานที่ไม่ขึ้นกับโปรโตคอล
• – กำหนดค่าอัตโนมัติสำหรับ InfiniBand หรือ Ethernet ขึ้นอยู่กับสวิตช์ที่เชื่อมต่อความสมบูรณ์ของสัญญาณที่แข็งแกร่ง
• – ตัวปรับสมดุลในตัวและการปรับแต่งตามความยาวช่วยลดสัญญาณสะท้อนกลับและ ISIอินเทอร์เฟซการจัดการ I²C
• – ใช้ SFF-8636 ให้สถานะสายและข้อมูลประจำตัวแบบเรียลไทม์อุณหภูมิการทำงาน 0°C ถึง +70°C
• – เหมาะสำหรับสภาพแวดล้อมศูนย์ข้อมูลระดับองค์กรและคลาวด์เทคโนโลยีและการออกแบบ

MCA4J80-N005 เป็นส่วนหนึ่งของตระกูล Active Copper Cable (ACC) ของ NVIDIA – การออกแบบแบบไฮบริดที่ผสมผสานสายทองแดงแบบพาสซีฟเข้ากับวงจรปรับสมดุลแบบแอคทีฟ ต่างจาก DAC แบบพาสซีฟ ACC มีชิป IC ตัวปรับสมดุลแบบพรีเอ็มฟาซิสในตัวในตัวเรือนคอนเนคเตอร์แต่ละตัว ซึ่งชดเชยการสูญเสียความถี่สูงที่เกิดขึ้นตามธรรมชาติของทองแดงในระยะทางที่ยาวขึ้น สิ่งนี้ช่วยให้สามารถใช้งานได้ถึงระยะ 5 เมตร ในขณะที่ยังคงอัตราข้อผิดพลาดบิตที่สอดคล้องกับข้อกำหนด InfiniBand NDR การมอดูเลต 100G-PAM4 ต่อเลนช่วยเพิ่มประสิทธิภาพสเปกตรัมสูงสุด และฟอร์มแฟกเตอร์ OSFP แบบสองพอร์ตมีความสามารถในการแยก: พอร์ต 800Gb/s พอร์ตเดียวเชื่อมต่อกับพอร์ต 400Gb/s สองพอร์ตอิสระ ทำให้การเชื่อมต่อกับสวิตช์ Quantum-2 หรือระบบ DGX H100 ง่ายขึ้น การทดสอบสายเคเบิลอย่างเข้มงวดของ NVIDIA รับประกันความทนทานพร้อมใช้งานทันที การสูญเสียการแทรกต่ำ และการแยกครอสทอล์กที่ยอดเยี่ยม

การใช้งานทั่วไป

สวิตช์ InfiniBand Quantum-2 เป็นสวิตช์ Quantum-2

• – สร้างเครือข่าย NDR ที่ไม่ปิดกั้นได้ถึง 5 เมตร ระหว่างโหนด leaf/spineสวิตช์ Quantum-2 เป็นระบบ DGX H100 / HGX H100
• – การเชื่อมต่อโดยตรงสำหรับคลัสเตอร์ GPU ที่ต้องการปริมาณงานสูงและความหน่วงแฝงต่ำสวิตช์ Ethernet Spectrum-4 เป็นสวิตช์หรืออัปลิงค์เซิร์ฟเวอร์
• – การใช้งาน Ethernet 800Gb/s สำหรับเครือข่ายแบ็กเอนด์ AI/MLการประมวลผลประสิทธิภาพสูง (HPC) และการแยกสตอเรจ
• – การเชื่อมต่อแบบจุดต่อจุดที่เชื่อถือได้ภายในแร็คความเข้ากันได้

MCA4J80-N005 ACC เข้ากันได้กับสวิตช์ InfiniBand NVIDIA Quantum-2, สวิตช์ Ethernet Spectrum-4 และแพลตฟอร์มเซิร์ฟเวอร์ DGX H100 อย่างสมบูรณ์ นอกจากนี้ยังทำงานร่วมกับช่องเสียบ OSFP มาตรฐานใดๆ ที่รองรับโหมดแยก 800G NDR หรือ 2x400G ตาม OSFP MSA Rev. 1.12 และอินเทอร์เฟซการจัดการ SFF-8636 สายเคเบิลจะตรวจจับโปรโตคอลลิงก์ (InfiniBand เทียบกับ Ethernet) โดยอัตโนมัติตามฝั่งสวิตช์ โดยไม่ต้องกำหนดค่าด้วยตนเอง สำหรับสภาพแวดล้อม 400G หรือ 200G รุ่นเก่า โปรดติดต่อตัวแทน NVIDIA ของคุณสำหรับตัวเลือกอะแดปเตอร์หรือ DAC แบบพาสซีฟ

เมทริกซ์ความเข้ากันได้

แพลตฟอร์ม / ตระกูลสวิตช์

พารามิเตอร์

หมายเลขสั่งซื้อ

ต้นทุนต่ำกว่าสายออปติคัลแบบแอคทีฟ (AOC) ในขณะที่ให้ระยะทางที่ยาวกว่า DAC แบบพาสซีฟ

• ความหน่วงแฝงน้อยที่สุด: ความหน่วงแฝงต่ำกว่าไมโครวินาทีเนื่องจากการปรับสมดุลแบบอะนาล็อก, ไม่มีการปรับเวลาโปรโตคอลใหม่
• ประสิทธิภาพพลังงาน: 1.5W ต่อปลาย เทียบกับ 3-5W ปกติสำหรับโมดูลออปติคัล
• ความน่าเชื่อถือ: ไม่มีปัญหาการปนเปื้อนทางแสง, แข็งแกร่งในสภาพแวดล้อมที่มีการสั่นสะเทือนสูง
• ความง่ายในการติดตั้ง: การจัดการทองแดงมาตรฐาน, ไม่ต้องทำความสะอาดหรือกังวลเรื่องขั้ว
• บริการและการสนับสนุนHong Kong Starsurge Group Co., Limited ให้บริการห่วงโซ่อุปทานและการสนับสนุนทางเทคนิคเต็มรูปแบบสำหรับโซลูชันเครือข่าย NVIDIA ทีมงานของเราให้ความช่วยเหลือในการตรวจสอบการกำหนดค่า, การตรวจสอบความเข้ากันได้, และบริการ RMA หลังการขาย ติดต่อผู้เชี่ยวชาญด้านฮาร์ดแวร์เครือข่ายของเราสำหรับราคาขายส่ง, คำแนะนำความยาวสายเคเบิล, และการรวมเข้ากับเครือข่าย InfiniBand/Ethernet ที่มีอยู่ เรามีการจัดส่งทั่วโลกพร้อมการจัดส่งที่รวดเร็วจากคลังสินค้าในภูมิภาค

คำถามที่พบบ่อย (FAQ)

ถาม: MCA4J80-N005 เข้ากันได้กับพอร์ต QSFP 400G มาตรฐานหรือไม่?

ตอบ: ไม่, ใช้คอนเนคเตอร์ OSFP สำหรับพอร์ต QSFP 400G ให้พิจารณาอะแดปเตอร์ QSFP112 หรือ OSFP-to-QSFP; สายเคเบิลนี้ออกแบบมาสำหรับช่องเสียบ OSFP ดั้งเดิมที่รองรับโหมดแยก 800G หรือ 2x400G

อย่าเกินรัศมีดัดขั้นต่ำ (เดี่ยว: 5 เท่าของเส้นผ่านศูนย์กลาง; ซ้ำ: 10 เท่าของเส้นผ่านศูนย์กลาง) เพื่อป้องกันความเสียหายของตัวนำ

• ฝาครอบกันฝุ่นควรปิดไว้จนกว่าจะติดตั้งเพื่อป้องกันการปนเปื้อน
• อย่าดึงหรือใช้แรงตึงมากเกินไปกับปลอกสายเคเบิล; ใช้ตัวยึดสายเคเบิลที่เหมาะสม
• ทำงานภายในอุณหภูมิเคสที่ระบุ (0°C ถึง +70°C) เพื่อให้แน่ใจว่าตัวปรับสมดุลทำงานได้อย่างน่าเชื่อถือ
• สำหรับรายละเอียดทั้งหมด โปรดดูแนวทางการจัดการสายเคเบิลของ NVIDIA และเอกสารแอปพลิเคชัน FAQ การคายประจุไฟฟ้าสถิตไปยังโครงเครื่องอุปกรณ์โฮสต์หลังการติดตั้งต้องเป็นไปตามข้อกำหนด ESD ระดับระบบ
• รายการตรวจสอบผู้ซื้อ – MCA4J80-N005

✓ ตรวจสอบความยาวสายเคเบิลที่ต้องการ: สูงสุด 5 ม. สำหรับรุ่น ACC นี้

MCA4J80-N004 (ACC 4 ม.)
