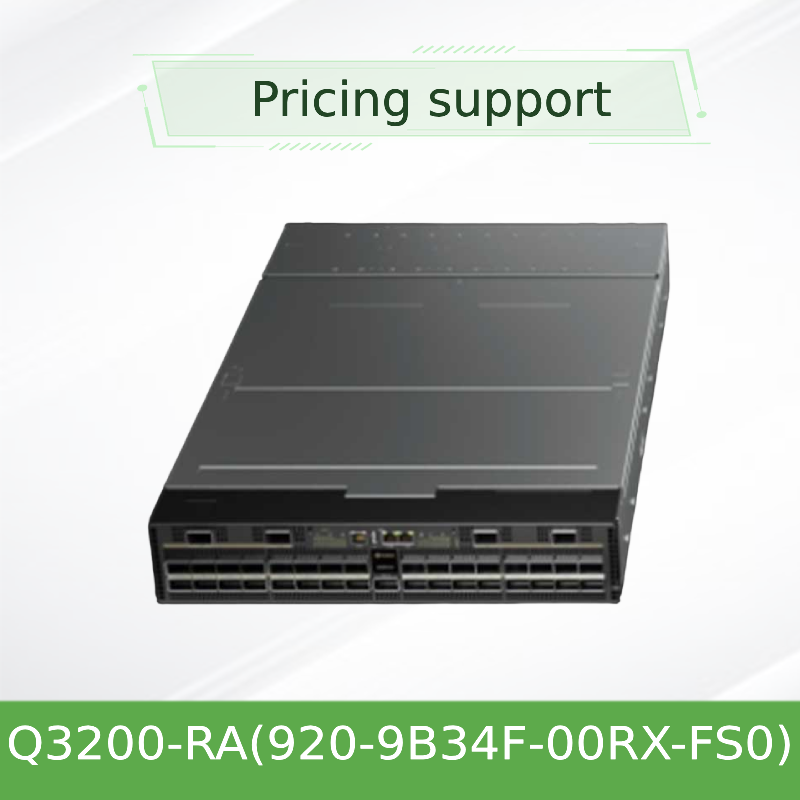

NVIDIA Q3200-RA 72-พอร์ต 400Gb/s NDR InfiniBand Switch Dual System
รายละเอียดสินค้า:
| ชื่อแบรนด์: | Mellanox |
| หมายเลขรุ่น: | Q3200-RA (920-9B34F-00RX-FS0) |
| เอกสาร: | q3200-ra-q3400-ra-xdr-800gb...al.pdf |
การชำระเงิน:
| จำนวนสั่งซื้อขั้นต่ำ: | 1 ชิ้น |
|---|---|
| ราคา: | Negotiate |
| รายละเอียดการบรรจุ: | กล่องด้านนอก |
| เวลาการส่งมอบ: | ขึ้นอยู่กับสินค้าคงคลัง |
| เงื่อนไขการชำระเงิน: | ที/ที |
| สามารถในการผลิต: | จัดหาโดย Project/Batch |
|
ข้อมูลรายละเอียด |
|||
| หมายเลขรุ่น: | Q3200-RA (920-9B34F-00RX-FS0) | อัตราการส่งผ่าน: | 800ก |
|---|---|---|---|
| พอร์ต: | 36 | การทำงาน: | LACP, ซ้อนกัน, รองรับ VLAN |
| เทคโนโลยี: | Infiniband | ความเร็วสูงสุด: | XDR |
| แพคเกจการขนส่ง: | การบรรจุ | ข้อมูลจำเพาะ: | 43.6*433.2*590.6 มม. |
| เครื่องหมายการค้า: | Mellanox | ||
| เน้น: | สวิตช์ NVIDIA InfiniBand 400Gb/s,สวิตช์ Mellanox NDR 72 พอร์ต,สวิตช์เครือข่ายระบบคู่ Q3200-RA |
||
รายละเอียดสินค้า
NVIDIA Q3200-RA 72-Port 400Gb/s NDR InfiniBand Switch ระบบสองสาย
Q3200-RA - 72 Port NDR 400Gb/s InfiniBand Dual-System Switches
ออกแบบมาสําหรับ AI และ HPC คลัสเตอร์ความหนาแน่นสูง Q3200-RA ผสมผสานสวิตช์ควอนตัม-3 36 ประตูที่อิสระสองในชาสีที่เย็นด้วยอากาศ 2U
28.8 Tb/s อัตราการทํางานของระบบทั้งหมด
สายพาน 72 x 400Gb/s(2 x 36 สวิตช์อิสระ)
เทคโนโลยี ASIC:2x NVIDIA Quantum-3 (NDR 400Gb/s)
ปัจจัยรูปแบบ:2U Rackmount • ระบบเย็นด้วยอากาศ • C2P Airflow
การลาออก:6x เครื่องใช้ไฟฟ้าที่เปลี่ยนได้ร้อน • 12x แฟน
ภาพรวมสินค้า
รายการNVIDIA Quantum-3 Q3200-RAเป็นพลาตฟอร์มสวิตช์ InfiniBand ระบบสองแบบ แพ็คเกจสวิตช์ NDR 36 ประตูอิสระสองตัวในชัสซี่ 2U เดียวมันให้ความเร็ว 400Gb/s ต่อพอร์ต ด้วยความช้าที่ต่ําสุดเหมาะสําหรับการสร้างผ้ากระดูกสันหลังใบที่มีประหยัด Q3200-RA ทําให้องค์กรสามารถปรับขนาดพื้นฐาน AI โดยไม่เสียสละความหนาแน่นของท่าเรือหรือผลงานแต่ละของสองเครื่องปรับระนาบทํางานเป็นอิสระ, ที่ให้ความสะดวกในการใช้งานในรูปแบบที่คอมแพคต์
ลักษณะสําคัญ
- สถาปัตยกรรมระบบสองระบบ:เครื่องสวิทช์ NDR 400Gb/s ที่อิสระ 36 ท่า ในชาสซี่ 2U เดียว
- การผ่านสูง:28.8 Tb/s ความจุในการเปลี่ยนระบบรวม
- การคิดเลขในเครือข่าย:รองรับ NVIDIA SHARPv3 อย่างเต็มที่ (Protocol Scalable Hierarchical Aggregation and Reduction)
- การจัดการผ้าระดับสูงการจัดการ Fabric Port (FNM) สําหรับ NVIDIA UFM telemetry และ AI-driven orchestration
- ความน่าเชื่อถือ:อุปกรณ์ประกอบไฟฟ้าที่เหลือใช้, สามารถเปลี่ยนแบบร้อนได้ 6 อุปกรณ์ประกอบไฟฟ้าและ 12 อุปกรณ์พัดลมที่มีกระแสอากาศ Connector-to-Power (C2P)
เทคโนโลยีและผลงาน
แต่ละโมดูลสวิทช์ใน Q3200-RANVIDIA Quantum-3 สวิตช์ ASIC, โดยใช้ SerDes ความช้าต่ํา 50Gb / s (4 เลนต่อพอร์ต). สวิตช์มีการตั้งเส้นทางปรับปรุงเพื่อหลีกเลี่ยงจุดร้อน, อัลการิธึมควบคุมความจุกจุก, และการแยกการทํางานสําหรับเมฆ AI หลายผู้เช่า.มันรองรับการสื่อสารที่เริ่มจาก GPU และ NVIDIA GPUDirect RDMA สําหรับงานคํานวณที่เร่งรัด.
โทปโลยีที่อุดมสมบูรณ์:ต้นไม้อ้วน (ใบ-กระดูกสันหลัง), ปลาแมลง Slim Fly, Dragonfly+
แมทริกซ์ความเข้ากันได้
| ประเภทส่วนประกอบ | ตัวแบบที่แนะนํา |
|---|---|
| การ์ดปรับสัญญาณ | NVIDIA ConnectX-7 (NDR 400Gb/s), ConnectX-6 (HDR 200Gb/s) |
| สายไฟฟ้า ( Passive) | OSFP ไปยัง OSFP DAC, OSFP ไปยัง 2x OSFP Splitter |
| สายเคเบิล (ใช้งาน) | สายไฟฟ้าออฟติกแอคทีฟ OSFP (AOC) สายไฟฟ้า MPO Breakout |
| โปรแกรมจัดการ | NVIDIA UFM Platform, UFM AI Telemetry รายการที่ผ่านมา |
รายละเอียดเทคนิค
| ปริมาตร | รายละเอียด Q3200-RA |
|---|---|
| เลขรุ่น | Q3200-RA (NVIDIA SKU 920-9B38F-00RX-6S0) |
| ความหนาแน่นของท่าเรือ | 72 NDR 400Gb / s ท่าทาง (2 ระบบสวิทช์อิสระ x 36 OSFP กรง) |
| ปัจจัยรูปแบบ | 2U Rackmount |
| อัตราการผลิตของระบบรวม | 28.8 Tb/s |
| ท่าเรือการจัดการ | FNM (OSFP), 2x MGT (RJ45), คอนโซล (RJ45), USB 20 |
| พลังงานไฟฟ้า | 6 ตัวเลือกเปลี่ยนแบบร้อน 1500W AC (200-240V) หรือ 48V DC |
| การเย็น | 12 หน่วยพัดลมที่เปลี่ยนได้ด้วยความร้อน การไหลของอากาศจากสายเชื่อมต่อไปยังพลังงาน (C2P) (จากหน้าไปหลัง) |
| ขนาด (HxWxD) | 3.4" x 17.2" x 30.5" (86.4mm x 437mm x 775mm) |
| น้ําหนัก | ประมาณ 32 กิโลกรัม (บรรทุกเต็มกับ 6 PSU) |
| อุณหภูมิการทํางาน | 0°C ถึง 40°C (ขึ้นอยู่กับการใช้โมดูลแสง) |
คุณสามารถตรวจสอบรายละเอียดได้ กรุณายืนยันการตั้งค่าที่แม่นยํากับตัวแทนขายของคุณ
รายการตรวจสอบผู้ซื้อ
- ต้องการชุดรถไฟไหม?ใช่ (รางเลื่อน 2U มาตรฐาน)
- ทิศทางการไหลของอากาศ:C2P (Connector to Power) ให้แน่ใจว่าทางเดินเย็นอยู่ด้านหน้า
- เวอร์ชั่น OS ขั้นต่ํา:MLNX-OS 310.x หรือหลัง
บริการและการสนับสนุน
- การรับประกันเครื่องมือมาตรฐาน 1 ปี (ขยายเป็น 3 หรือ 5 ปี)
- การเข้าถึงการอัพเดทฟอร์มแวร์ NVIDIA
- การสนับสนุนทางเทคนิค 24 / 7
- การแทนที่แบบล่วงหน้าสําหรับ DOA ภายใน 30 วัน
- การปรึกษาการใช้งานฟรี (สําหรับการสั่งซื้อจํานวนมาก)
การแนะนําบริษัท
ในฐานะที่เป็นพันธมิตรเครือข่ายที่ได้รับการรับรองจาก NVIDIA เราเชี่ยวชาญในด้านการจําหน่ายในระดับโลกของ InfiniBand และ Ethernet Switching Solutions เราเน้นศูนย์ข้อมูล AI, HPC และ Cloudการจัดหาฮาร์ดแวร์แท้ พร้อมการสนับสนุนด้านโลจิสติกส์, วิศวกรรมก่อนการขาย และบริการหลังการขายที่ปรับปรุงตามความต้องการขององค์กร
สินค้าที่เกี่ยวข้อง
- NVIDIA Q3400-RA (4U 144-Port XDR 800Gb/s)
- การ์ด NVIDIA ConnectX-7 NDR
- NVIDIA Quantum-2 MQM9700 ซีรีส์
- OSFP 400Gb/s สาย DAC และสาย AOC
คู่มือที่เกี่ยวข้อง
- การออกแบบผ้ากระดูกกระดูกกระดูกกระดูกกระดูกกระดูกกระดูกกระดูกกระดูกกระดูกกระดูกกระดูก
- NVIDIA UFM สําหรับการจัดการคลัสเตอร์ AI
- การเข้าใจ C2P vs P2C การไหลของอากาศในศูนย์ข้อมูล
คํา ถาม ที่ ถาม บ่อย
คําถาม: Q3200-RA มีสวิตช์แยกกันสองตัว หรือสวิตช์โลจิกเดียว?
ตอบ: มันมีสวิตช์ 400Gb / s 36 ท่าทางที่อิสระจากกัน โดยใช้ชัสซี่และเครื่องพลังงานเดียวกัน แต่ทํางานเป็นแผ่นผ้าที่แยกแยก
ถาม: ผมสามารถใช้ Q3200-RA ในตําแหน่งกระดูกสันหลังได้มั้ย?
ตอบ: ใช่. มันดีเยี่ยมสําหรับบทบาทกระดูกสันหลังในกลุ่มเล็ก ๆ หรือสําหรับการแยกผ้าขนาดใหญ่. สําหรับชั้นกระดูกสันหลังขนาดใหญ่มาก, Q3400-RA (144 ท่า) ได้แนะนํา.
Q: การบริโภคพลังงานทั่วไปคืออะไร?
ตอบ: ประมาณ 1.5 kW กับสายทองแดงที่ไม่ใช้งาน และสูงสุด 4 kW กับโมดูลอปติกที่ใช้งาน
คําถาม: Q3200-RA รองรับการปรับปรุงโปรแกรมในการใช้งานหรือไม่
ตอบ: ใช่, รองรับกับโมดูลการจัดการที่เหลือใช้. กรุณาตรวจสอบการตั้งค่าฟังก์ชันในรุ่น MLNX-OS รายการ.
ข้อแจ้งสําคัญ
ผลิตภัณฑ์นี้ถูกกําหนดให้ใช้ในศูนย์ข้อมูลมืออาชีพเท่านั้น ใช้กับชุดรถไฟที่ได้รับการอนุมัติจาก NVIDIA และสายไฟฟ้า ทิศทางการไหลของอากาศ (C2P) ต้องตรงกับการตั้งค่าทางเดินร้อน/เย็นของราคของคุณรายละเอียดกรุณาปรึกษาผู้แทนขายของคุณเพื่อข้อมูลที่แน่นอนก่อนสั่งซื้อ
