NVIDIA Q3400-RA 144-Port 800Gb/s XDR InfiniBand สวิตช์กระดูกสันหลัง
รายละเอียดสินค้า:
| ชื่อแบรนด์: | Mellanox |
| หมายเลขรุ่น: | Q3400-RA (920-9B36F-00RX-8S0) |
| เอกสาร: | q3200-ra-q3400-ra-xdr-800gb...al.pdf |
การชำระเงิน:
| จำนวนสั่งซื้อขั้นต่ำ: | 1 ชิ้น |
|---|---|
| ราคา: | Negotiate |
| รายละเอียดการบรรจุ: | กล่องด้านนอก |
| เวลาการส่งมอบ: | ขึ้นอยู่กับสินค้าคงคลัง |
| เงื่อนไขการชำระเงิน: | ที/ที |
| สามารถในการผลิต: | จัดหาโดย Project/Batch |
|
ข้อมูลรายละเอียด |
|||
| หมายเลขรุ่น: | Q3400-RA 920-9B36F-00RX-8S0 | อัตราการส่งผ่าน: | 800GB |
|---|---|---|---|
| พอร์ต: | 72 | การทำงาน: | LACP, ซ้อนกัน, รองรับ VLAN |
| เทคโนโลยี: | Infiniband | ความเร็วสูงสุด: | XDR |
| แพคเกจการขนส่ง: | การบรรจุ | ข้อมูลจำเพาะ: | 43.6*433.2*590.6 มม. |
| เครื่องหมายการค้า: | Mellanox | ต้นทาง: | จีน |
| เน้น: | NVIDIA InfiniBand spine switch สวิตช์เครือข่ายความเร็วสูง 144 ท่าทาง สวิตช์ Mellanox XDR 800Gb/s,144-port high-speed network switch,800Gb/s Mellanox XDR switch |
||
รายละเอียดสินค้า

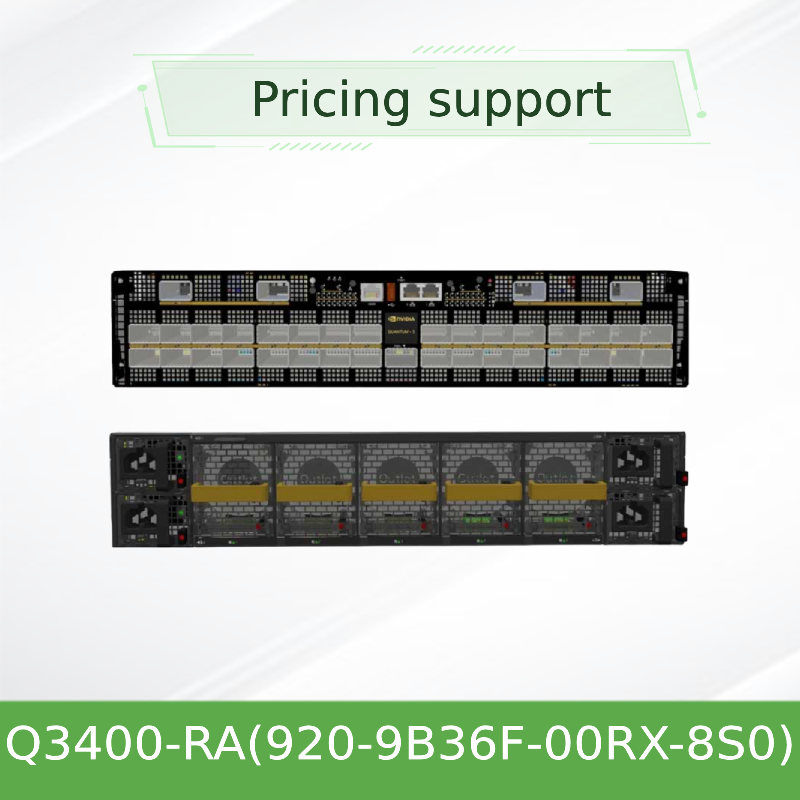

NVIDIA Q3400-RA 144-Port 800Gb/s XDR InfiniBand Spine Switch
NVIDIA Quantum-3 XDR 800Gb/s กระดูกสันหลังปรับปรุง
Q3400-RA
144-Port XDR 800Gb/s InfiniBand Switcher
สร้างขึ้นสําหรับซุปเปอร์คลัสเตอร์ AI ที่ใหญ่ที่สุด Q3400-RA ขยายขนาดโปโลยีไม้ไขมันสองระดับเกิน 10,000 GPU ด้วยความช้าต่ํากว่าไมโครเซกอนด์
115.2
Tb/s รวม
144
XDR 800Gb/s สนาม
4U
ระบบเย็นด้วยอากาศ • 8 PSU
ภาพรวมสินค้า
รายการNVIDIA Quantum-3 Q3400-RAเป็นสวิตช์ InfiniBand ที่มีความหนาแน่นสูงสุดในอุตสาหกรรม144 ท่าทาง 800Gb/s การเชื่อมต่อ XDRในชาสี 4U มันกําจัดความจําเป็นของชั้นกระดูกสันหลังหลายชั้น ในสถาปัตยกรรมกระดูกสันหลังใบขนาดใหญ่
สายพานแต่ละสายทํางานด้วยความเร็ว 800Gb / s ในสองทิศทาง ทําให้ Q3400-RA ตัวเดียวสามารถเชื่อมต่อได้ถึง 144 คอมพิวเตอร์หรือสเตอรี่โน๊ดด้วยความเร็วสายไฟเครื่องสวิทช์ให้ผลการทํางานของผ้า 800Gb/s.
เทคโนโลยี ดําลึก
Q3400-RA ใช้พลังงานจากNVIDIA Quantum-3 ASIC, การบูรณาการเทคโนโลยี SerDes 200Gb/s. นวัตกรรมสําคัญประกอบด้วย:
- การปรับเปลี่ยนเส้นทางเพื่อหลีกเลี่ยงการจราจร
- SHARPv3 การเร่งคอมพิวเตอร์ในเครือข่าย
- การแยกประสิทธิภาพสําหรับก้อนเมฆ AI ที่มีหลายผู้เช่า
- ความสามารถทางเดินทางเลือกสําหรับผ้าหลายสถานที่
ลักษณะสําคัญ
- 144 Port XDR- 72 กรง OSFP รองรับ 800Gb / s ต่อท่าเรือหรือ 2x 400Gb / s ต่อกรง
- 115.2 Tb/s การผ่าน- ความสามารถในการสลับที่ไม่ล็อคสําหรับภาระงานปาราเลลขนาดใหญ่
- การสนับสนุน SHARPv3- การลดข้อมูลในเครือข่ายสําหรับการดําเนินงานร่วมกัน ลดเวลาในการดําเนินงาน
- ท่าเรือการจัดการผ้า- FNM (OSFP) ที่มุ่งมั่นสําหรับ NVIDIA UFM telemetry และ out-of-band fabric orchestration

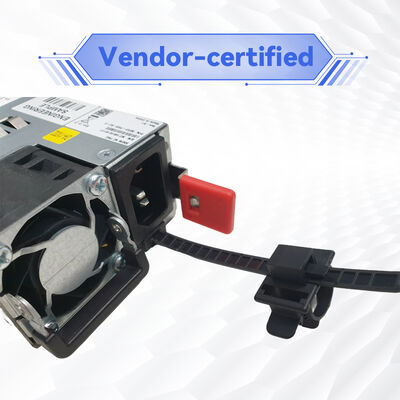

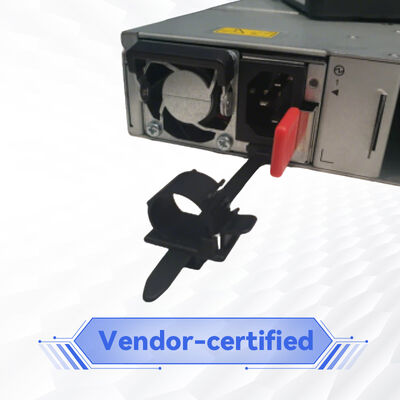

- พลังงานที่เหลือใช้- จํานวน 8 เครื่องเชื่อมต่อไฟฟ้า 2000W ที่สามารถเปลี่ยนแบบร้อนได้
- ความช้าต่ําสุด- ความช้า Port-to-Port ต่ํากว่า 130 ns
แมทริกซ์ความเข้ากันได้
| ประเภท | สินค้าที่เข้ากันได้ |
|---|---|
| ตัวปรับช่อง Host | NVIDIA ConnectX-8 (800Gb/s), ConnectX-7 (NDR 400Gb/s) |
| สายเคเบิลปาสิฟ | OSFP ไปยัง OSFP DAC (1-3m), OSFP ไปยัง 2x OSFP splitter |
| สายไฟที่ใช้งาน | OSFP AOC (สูงสุด 100m) โมดูลออปติกที่ทํางาน MPO-to-OSFP |
| โปรแกรมจัดการ | NVIDIA UFM Platform, UFM AI, MLNX-OS |
รายละเอียดเทคนิค
| ปริมาตร | รายละเอียด Q3400-RA |
|---|---|
| การตั้งค่าท่าเรือ | สายพาน 144 XDR 800Gb / s (72 OSFP cages) |
| ความสามารถในการเปลี่ยน | 115.2 Tb/s รวม ไม่ปิด |
| ปัจจัยรูปแบบ | 4U rackmount, ระบบเย็นด้วยอากาศ, การไหลของอากาศ C2P |
| ท่าเรือการจัดการ | FNM (OSFP), 2x RJ45 (10/100/1000), คอนโซล RJ45, USB 20 |
| พลังงานไฟฟ้า | 8x hot-swappable, 2000W AC (200-240V), ประสิทธิภาพเพลตินาม |
| พัดลมเย็น | 10x หน่วยพัดลมที่เปลี่ยนได้ร้อน, หน้าไปหลัง (C2P) |
| ขนาด (HxWxD) | 7.0" x 17.24" x 33.5" (177.8 x 438 x 850 มม) |
| น้ําหนัก (บรรทุกเต็ม) | ประมาณ 60 กิโลกรัม |
| อุณหภูมิการทํางาน | 0 °C ถึง 35 °C (ถูกตัดด้วยโมดูลทางออนไลน์) |
ตรวจสอบรายละเอียดทั้งหมดกับผู้ติดต่อขายของคุณ ก่อนสั่งซื้อ
รายการตรวจสอบผู้ซื้อ
- ชุดรถไฟ:จําเป็น (NVIDIA P/N: 930-9SKIT-00L0-00B สําหรับความลึก 700-800mm)
- การไหลของอากาศ:ยืนยันว่า C2P (Connector-to-Power) ตรงกับที่ตั้งทางเดินร้อนของคุณ
- สายไฟฟ้า:ไม่รวม -- สั่งสายไฟ C19-C20 ที่เฉพาะภูมิภาคแยก
- การอนุญาต:UFM หรือคุณสมบัติที่ก้าวหน้าอาจต้องมีใบอนุญาตแยก
บริการและการสนับสนุน
- ✓ การรับประกันจากผู้ผลิต 1 ปี (สามารถขยายเป็น 3 หรือ 5 ปี)
- ✓ การเข้าถึงการอัพเดทฟอร์มแวร์และซอฟต์แวร์
- ✓ ระบบตั๋วการสนับสนุนทางเทคนิค 24/7
- ✓ แลกเปลี่ยนล่วงหน้าสําหรับหน่วยที่บกพร่อง (มีสัญญาการสนับสนุน)
- ✓ วิศวกรรมการจัดจําหน่ายในสถานที่ (มีให้บริการสําหรับการสั่งซื้อปริมาณ)
สินค้าที่เกี่ยวข้อง
- • NVIDIA ConnectX-8 800Gb / s การ์ดปรับเปลี่ยน
- • NVIDIA Quantum-2 NDR (400Gb/s) ซีรี่ย์สวิตช์
- • OSFP 800Gb / s DAC และสายไฟฟ้าออปติกซ์
- • NVIDIA UFM โปรแกรมแพลตฟอร์ม
คู่มือเทคนิคที่เกี่ยวข้อง
การจัดจําหน่าย XDR Fabrics สําหรับ 10k+ GPU Clusters • การเข้าใจ NVIDIA UFM สําหรับการสังเกต AI • C2P vs P2C Airflow ในสวิตช์ความหนาแน่นสูง • SHARPv3 In-Network Compute Use Cases
คํา ถาม ที่ ถาม บ่อย
คําถาม: Q3400-RA สามารถใช้งานได้แบบย้อนหลังกับ NDR (400Gb/s) หรือ HDR (200Gb/s)
ตอบ: ใช่. ASIC Quantum-3 รองรับการทํางานหลายความเร็ว. ท่าเรือสามารถทํางานที่ 400Gb / s หรือ 200Gb / s เมื่อเชื่อมต่อกับตัวปรับหรือสวิตช์ที่เก่าแก่
ถาม: ผมใช้ Q3400-RA เป็นเครื่องเปลี่ยนใบได้มั้ย?
ตอบ: แม้ว่ามันจะเป็นไปได้, มันถูกปรับปรุงเป็นหลักเป็นสวิตช์กระดูกสันหลังเนื่องจากรากซ์ 144-port สูงของมัน. สําหรับบทบาทใบ, พิจารณารุ่น Quantum-3 ความหนาแน่นต่ํากว่า.
คําถาม: การใช้พลังงานแบบปกติในอัตราการบรรทุกเต็ม คืออะไร?
ตอบ: ประมาณ 2.9 kW กับสายทองแดงที่ไม่ใช้งาน สามารถเพิ่มขึ้นถึง 6-7 kW ขึ้นอยู่กับการใช้งานโมดูลทางออนไลน์และสภาพอุณหภูมิ
Q: Q3400-RA รองรับการปรับปรุงโปรแกรมในระหว่างใช้งานหรือไม่?
ตอบ: ใช่, ด้วยเครื่องบินการจัดการที่เหลือใช้. กรุณาตรวจสอบรุ่น MLNX-OS รายละเอียดสําหรับขั้นตอนการปรับปรุง.
การ ระวัง ที่ สําคัญ
ผลิตภัณฑ์นี้สําหรับการติดตั้งศูนย์ข้อมูลมืออาชีพเท่านั้น ใช้คิทรถไฟที่ได้รับการอนุมัติจาก NVIDIA และสายไฟฟ้าเท่านั้น การไหลอากาศ C2P (เชื่อมต่อกับพลังงาน) ต้องการทางเดินเย็นที่จะเผชิญหน้ากับด้านท่าเรือเงื่อนไขการรับประกันและการสนับสนุนแตกต่างกันตามภูมิภาครายละเอียดอาจเปลี่ยนแปลงโดยไม่ต้องแจ้ง
