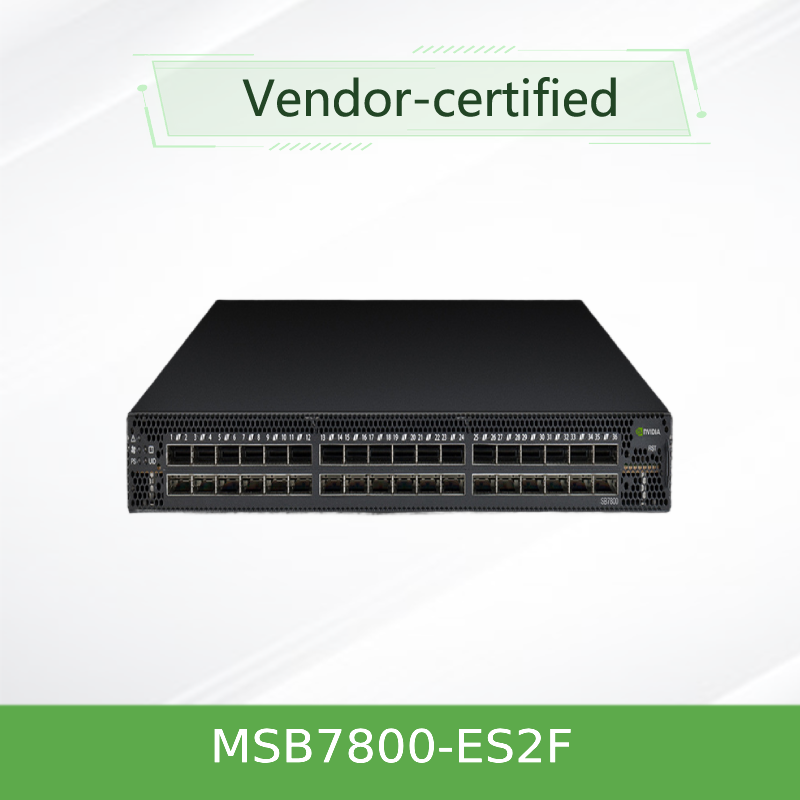

NVIDIA MSB7800-ES2F 100Gb/s InfiniBand Switch ‡ 36-Port EDR, 7.2Tb/s, 1U, P2C Airflow, บริหารภายนอก
รายละเอียดสินค้า:
| ชื่อแบรนด์: | Mellanox |
| หมายเลขรุ่น: | MSB7800-ES2F |
| เอกสาร: | MSB7800.pdf |
การชำระเงิน:
| จำนวนสั่งซื้อขั้นต่ำ: | 1 ชิ้น |
|---|---|
| ราคา: | Negotiate |
| รายละเอียดการบรรจุ: | กล่องด้านนอก |
| เวลาการส่งมอบ: | ขึ้นอยู่กับสินค้าคงคลัง |
| เงื่อนไขการชำระเงิน: | ที/ที |
| สามารถในการผลิต: | จัดหาโดย Project/Batch |
|
ข้อมูลรายละเอียด |
|||
| ยี่ห้อ: | Mellanox | หมายเลขรุ่น: | MSB7800-ES2F |
|---|---|---|---|
| ความเร็ว: | 100Gb/s ต่อพอร์ต | พอร์ต: | 36 x QSFP28 |
| ชื่อ: | MSB7800-ES2F Network IB Mellanox 100gb สลับความเร็วสูงใน Date Center | คำสำคัญ: | สวิตช์เครือข่าย Mellanox |
รายละเอียดสินค้า
MSB7800-ES2F
ภาพรวมผลิตภัณฑ์
NVIDIA MSB7800-ES2F เป็นสวิตช์ InfiniBand ที่มีการกำหนดค่าคงที่ซึ่งสร้างขึ้นบน Switch-IB 2 ASIC ซึ่งได้รับการออกแบบทางวิศวกรรมมาเพื่อตอบสนองความต้องการแบนด์วิดธ์และความหน่วงขั้นสูงสุดของการประมวลผลประสิทธิภาพสูง (HPC) และเวิร์กโหลด AI ด้วยพอร์ต QSFP28 จำนวน 36 พอร์ตที่ทำงานที่ 100Gb/s EDR ทำให้มีสวิตช์แฟบริคที่ไม่มีการบล็อกซึ่งปรับขนาดตั้งแต่คลัสเตอร์การวิจัยขนาดเล็กไปจนถึงศูนย์ข้อมูลองค์กรขนาดใหญ่
รูปแบบที่ได้รับการจัดการภายนอก (MSB7800-ES2F) ได้รับการปรับให้เหมาะสมสำหรับสภาพแวดล้อมที่ Subnet Manager แบบรวมศูนย์ (เช่น OpenSM หรือ NVIDIA UFM) จัดการการควบคุมแฟบริค โดยให้การใช้พลังงานต่ำ (ทั่วไป 122W) และการออกแบบ 1U ความหนาแน่นสูง ประกอบด้วยเทคโนโลยี NVIDIA SHARP เพื่อเร่งการดำเนินงานโดยรวมของ MPI ทำให้มีทรัพยากร CPU ว่างสำหรับการคำนวณ และลดเวลาทำงานให้เสร็จสิ้น
คุณสมบัติที่สำคัญ
- ✓ 36 x พอร์ต EDR 100Gb/s ใน 1U
- ✓ ทรูพุตรวมแบบไม่ปิดกั้น 7.2Tb/s
- ✓ <90ns เวลาแฝงระหว่างพอร์ตต่อพอร์ต
- ✓ 1+1 ไฟ AC สำรองแบบถอดเปลี่ยนได้ทันที
- ✓ พัดลมสำรองแบบถอดเปลี่ยนได้ทันทีแบบ N+1
- ✓ ได้รับการรับรอง 80 PLUS Gold+ และ ENERGY STAR
- ✓ การกำหนดเส้นทางแบบปรับได้และการควบคุมความแออัด
- ✓ เข้ากันได้กับ FDR (56Gb/s) และ QDR (40Gb/s)
- ✓ ซอฟต์แวร์ MLNX-OS พร้อมด้วย CPU x86 แบบดูอัลคอร์
- ✓ เป็นไปตามมาตรฐาน RoHS‑6 และได้รับการรับรอง EMC

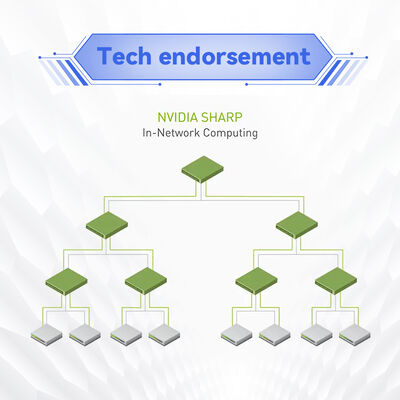

เทคโนโลยี: คอมพิวเตอร์ในเครือข่าย
NVIDIA Scalable Hierarchical Aggregation and Reduction Protocol (SHARP) ถ่ายข้อมูลการดำเนินการโดยรวมจาก CPU ไปยังเครือข่ายสวิตช์ กำจัดการส่งผ่านข้อมูลหลายรายการระหว่างจุดสิ้นสุด ซึ่งจะช่วยลดเวลาการทำงานของ MPI และเพิ่มทรัพยากร CPU สำหรับการคำนวณ
สวิตช์-IB 2 ASICนำเสนอคุณสมบัติขั้นสูง: การกำหนดเส้นทางแบบปรับได้, การควบคุมความแออัด, การทำแผนที่ VL2VL และการมิเรอร์พอร์ต Intel Celeron แบบ dual-core x86 ใช้ MLNX‑OS เพื่อการจัดการแชสซีที่สมบูรณ์
การปรับใช้ทั่วไป
- • การเชื่อมต่อลีฟระดับบนสุดในคลัสเตอร์ HPC
- • โทโพโลยีแบบ Spine Leaf สำหรับ AI และแฟบริคการเรียนรู้เชิงลึก
- • ศูนย์ข้อมูลระดับองค์กรพร้อมพื้นที่จัดเก็บข้อมูลประสิทธิภาพสูง
- • สภาพแวดล้อมการวิจัยและการศึกษา (ฟิสิกส์ จีโนมิกส์ ภูมิอากาศ)
- • บริการทางการเงินสำหรับโครงสร้างพื้นฐานการซื้อขายที่มีความหน่วงต่ำ
ความเข้ากันได้

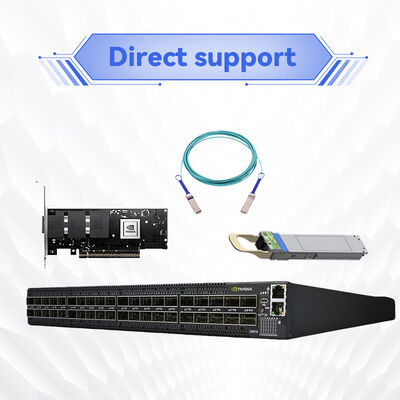

- •อะแดปเตอร์โฮสต์:ConnectX‑4, ConnectX‑5 EDR
- •สายเคเบิล:ทองแดงแบบพาสซีฟ QSFP28, ออปติคอลแบบแอคทีฟ, โมดูลออปติคอล
- •การจัดการ:OpenSM, NVIDIA UFM, MLNX-OS
- •ย้อนกลับ:FDR (56Gb/s), QDR (40Gb/s) พร้อมตัวรับส่งสัญญาณที่เหมาะสม
- •ผู้จัดการเครือข่ายย่อย:จัดการจากภายนอก (ต้องใช้ SM บนโฮสต์)
ข้อมูลจำเพาะ
คู่มือการเลือก – ซีรี่ส์ MSB7800
ข้อดี – สร้างขึ้นเพื่อการปรับขนาดและประสิทธิภาพ
ปริมาณงาน 7.2Tb/s และเวลาแฝง <90ns สำหรับเวิร์กโหลดที่ใช้ข้อมูลจำนวนมาก
กำลังไฟทั่วไป 122W, จ่ายไฟ 80 PLUS Gold+ ลด OPEX
SHARP เลิกจ้างกลุ่ม MPI และลดเวลาทำงานให้เสร็จ
แหล่งจ่ายไฟ 1+1 และพัดลมแบบถอดเปลี่ยนได้ทันทีเพื่อความพร้อมใช้งานสูง
เข้ากันได้กับ FDR/QDR; ทำงานร่วมกับอะแดปเตอร์ ConnectX‑4/5
บริการและการสนับสนุน
- • รับประกันมาตรฐาน 1 ปี (ขยายเวลาให้บริการ)
- • การสนับสนุนด้านเทคนิคผ่านทางอีเมล์/โทรศัพท์
- • อัปเกรดเฟิร์มแวร์และอัปเดต MLNX‑OS
- • บริการ RMA สำหรับหน่วยที่ชำรุด
- • โลจิสติกส์และการจัดส่งทั่วโลก
คำถามที่พบบ่อย
สวิตช์นี้ได้รับการจัดการภายในหรือไม่
ไม่ MSB7800-ES2F ได้รับการจัดการจากภายนอก ต้องมี Subnet Manager บนโฮสต์ (OpenSM / UFM)
ฉันสามารถเปลี่ยนทิศทางการไหลของลมได้หรือไม่?
ไม่ P2C (ด้านหน้าไปด้านหลัง) ได้รับการแก้ไขแล้ว เลือก -ES2R สำหรับการไหลเวียนของอากาศ C2P
รองรับ SHARP หรือไม่?
ใช่ ด้วยเฟิร์มแวร์ Switch‑IB 2 ≥ 15.1300.0126 และการกำหนดค่า UFM
สายเคเบิลใดบ้างที่เข้ากันได้?
โมดูลทองแดงแบบพาสซีฟ QSFP28, ออปติคอลที่ใช้งานอยู่และออปติคอล
ข้อควรระวัง
- • ยืนยันว่าการวางแนวการไหลของอากาศตรงกับกลยุทธ์การระบายความร้อนของชั้นวางของคุณ
- • ใช้เฉพาะเลนส์และสายเคเบิลที่ผ่านการรับรองจาก NVIDIA เพื่อให้สอดคล้องกับ EDR
- • ตรวจสอบให้แน่ใจว่ามีการกำหนดค่า Subnet Manager ก่อนเชื่อมต่อกับแฟบริค
- • ช่วงอุณหภูมิในการทำงาน: 0°C–45°C; รักษาการระบายอากาศที่เหมาะสม
- • สวิตช์นี้ไม่รองรับไฟ DC – AC เท่านั้น
บริษัท ฮ่องกง สตาร์เซิร์จ กรุ๊ป จำกัด
Starsurge ก่อตั้งขึ้นในปี 2551 โดยเป็นผู้ให้บริการฮาร์ดแวร์เครือข่าย บริการไอที และโซลูชันการรวมระบบที่ขับเคลื่อนด้วยเทคโนโลยี เราให้บริการลูกค้าภาครัฐ การดูแลสุขภาพ การผลิต การศึกษา การเงิน และองค์กรทั่วโลกด้วยสวิตช์, NIC, จุดเชื่อมต่อไร้สาย, ตัวควบคุม, สายเคเบิล และโซลูชัน IoT ทีมงานขายและเทคนิคที่มีประสบการณ์ของเราให้การสนับสนุนหลายภาษา การพัฒนาซอฟต์แวร์ที่กำหนดเอง และการส่งมอบทั่วโลก - มุ่งมั่นในคุณภาพที่เชื่อถือได้และบริการที่ตอบสนอง
ข้อเท็จจริงที่สำคัญ
- •เอสิค:สวิตช์-IB 2
- •พอร์ต:36 x QSFP28
- •ปริมาณงาน:7.2 เทระไบต์/วินาที
- •เวลาแฝง:<90ns
- •คม:ใช่ (การถ่ายโดยรวม)
- •กำลัง (ประเภท):122วัตต์
เมทริกซ์ความเข้ากันได้
- •HCA:ConnectX‑4, ConnectX‑5 EDR
- •สายเคเบิล:QSFP28 DAC / AOC / เลนส์
- •เอสเอ็ม:OpenSM, UFM องค์กร
- •ย้อนกลับ:FDR (56G), QDR (40G)
- •เฟิร์มแวร์:MLNX‑OS พร้อม SHARP
รายการตรวจสอบผู้ซื้อ
- ✓ ยืนยันการไหลของอากาศ: P2C (MSB7800-ES2F) กับ C2P
- ✓ ตรวจสอบความลึกของชั้นวาง (ต้องใช้ความลึกมาตรฐาน)
- ✓ ตรวจสอบไฟ: AC เท่านั้น 100-240V
- ✓ วางแผน Subnet Manager (โฮสต์ภายนอก)
- ✓ ตรวจสอบความเข้ากันได้ของเลนส์ / สายเคเบิล
