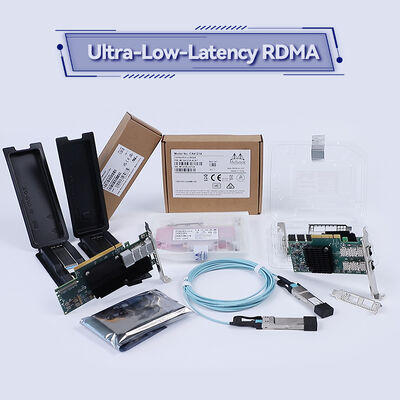

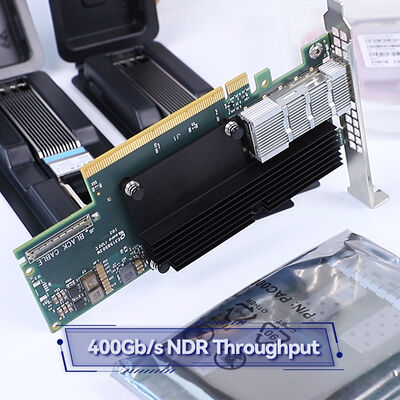

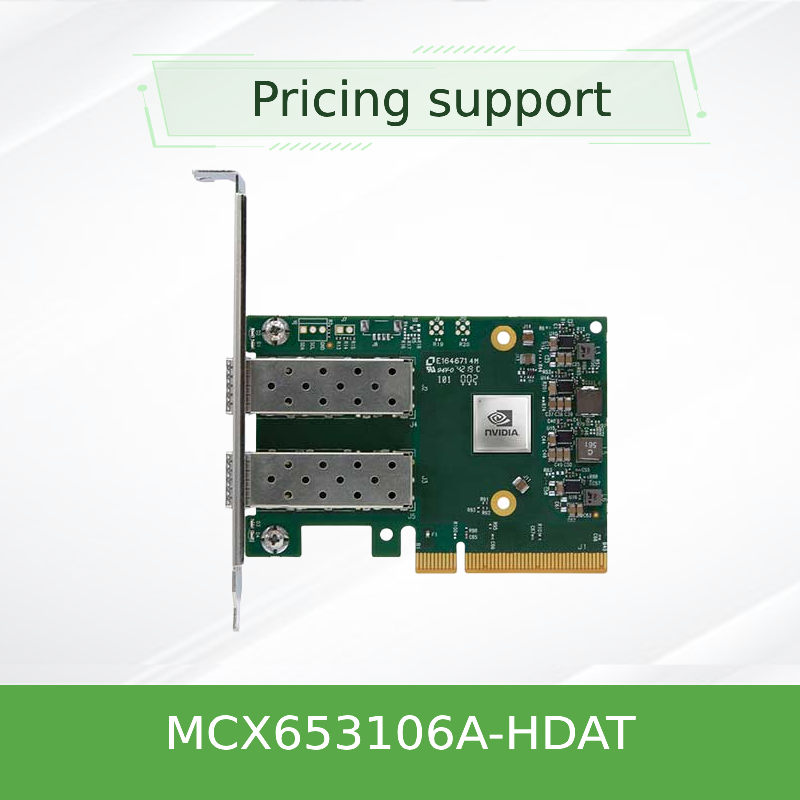

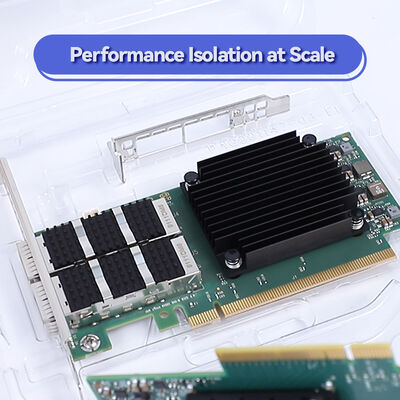

NVIDIA MCX653106A-HDAT ConnectX-6 200Gb/s การ์ดอะแดปเตอร์ InfiniBand – สองพอร์ต QSFP56, PCIe Gen 4.0 x16, Low-Profile

การเชื่อมต่อสองพอร์ต 200Gb/s กับความกว้างแบนด์วิทรวม 400Gb/s, อินเตอร์เฟซ PCIe Gen 4.0 x16 และปัจจัยรูปแบบระดับต่ํา

NVIDIA MCX653106A-HDAT ConnectX-6 InfiniBand สมาร์ทแอพเดทเมอร์ให้บริการการเชื่อมต่อแบบ dual-port 200Gb/s กับความกว้างของแบนด์วิทรวม 400Gb/s โดยมีพอร์ต QSFP56 และ PCIe Gen 4.0 x16 host interfaceการ์ดระดับต่ํานี้ ให้ความยืดหยุ่นต่ําสุด, อัตราการส่งข้อความสูง (215 ล้านข้อความ / วินาที) และการลดภาระฮาร์ดแวร์ที่ก้าวหน้าสําหรับ HPC, AI และภาระงานศูนย์ข้อมูลองค์กร

สร้างขึ้นบนแพลตฟอร์ม NVIDIA Quantum InfiniBand ConnectX-6 มีเครื่องยนต์คอมพิวเตอร์ในเครือข่าย RDMA พร้อมการควบคุมการไหลผ่านปลายไปปลาย และการเข้ารหัส XTS-AES ระดับบล็อกตัวปรับรองรองโปรโตคอล InfiniBand และ Ethernet เพื่อการจัดจําหน่ายแบบยืดหยุ่นในพื้นฐานการคํานวณและการเก็บข้อมูล.

• โพร์ทสองสาย 200Gb/s (ความกว้างแบนด์วิทรวม 400Gb/s)
• ถึง 215 ล้านข้อความต่อวินาที
• ผลประกอบการความช้าต่ําสุด
• การเข้ารหัส XTS-AES ระดับบล็อก (คีย์ 256/512 บิต)
• ความปลอดภัยที่สอดคล้องกับ FIPS
• รองรับ PCIe Gen 4.0 และ Gen 3.0
• เครื่องเร่งคอมพิวเตอร์ในเครือข่าย
• RDMA, ส่ง/รับ semantics
• การควบคุมความจุกจุกโดยใช้ฮาร์ดแวร์
• NVMe ของเป้าหมายและการเริ่มต้นการลด
• สอดคล้องกับ RoHS สอดคล้อง ODCC
• รองรับทั้ง 50G SerDes (PAM4) และ 25G SerDes (NRZ)

ConnectX-6 ปลดโหลดการประกอบการรวมและการจับคู่แท็ก MPI ให้กับเครือข่าย, ปลดปล่อยวงจร CPU สําหรับการคํานวณ.มันทําให้การสื่อสาร GPU-to-GPU โดยตรงสําหรับ AI และภาระงานการเรียนรู้เครื่อง.

การออกโหลดฮาร์ดแวร์ของ IEEE AES-XTS การเข้ารหัส / การออกรหัส ช่วยประหยัดความช้าและการใช้งาน CPU ด้วยกุญแจการเข้ารหัสที่อุทิศไว้สําหรับการป้องกันหลายตัวเช่า

การลดกระจายของเป้าหมายและตัวเริ่มต้นปรับปรุง NVMe มากกว่า Fabrics, เพิ่มการใช้ CPU และความสามารถในการปรับขนาดสําหรับสภาพแวดล้อมการเก็บข้อมูล

การสนับสนุนโปรโตคอล:InfiniBand (200/100/50/40/25/10Gb/s) และ Ethernet (200/100/50/40/25/10/1Gb/s)

• คลัสเตอร์คอมพิวเตอร์ประสิทธิภาพสูง (HPC)
• อุปกรณ์พื้นฐานการฝึกอบรม AI และการเรียนรู้เครื่องจักร
• ไฮเปอร์สเกลล์คลาวด์ และศูนย์ข้อมูลองค์กร
• NVMe ของระบบเก็บข้อมูล
• เครือข่ายเสมือนรวม NFV
• x86, พลังงาน, แอร์ม, GPU และแพลตฟอร์มที่ใช้ FPGA
• การเชื่อมโซ่ตัวนําสําหรับการออกแบบ rack ประหยัด

สายพาน 200Gb / s ให้ความกว้างแบนด์วิทขนาดใหญ่สําหรับภาระงานที่ต้องการ

XTS-AES block-level offload ช่วยประหยัดวงจร CPU และรับประกันความปลอดภัยในการเคลื่อนไหวของข้อมูล

ส่ง MPI, การจับคู่ tag และการปฏิบัติงานรวมไปยังเครือข่าย

การลดภาระเป้าหมายและจุดเริ่มต้น เพิ่มผลงานและความสามารถในการปรับขนาดในการเก็บข้อมูล

รองรับกับระบบปฏิบัติการหลัก, พลาตฟอร์มการเสมือน และ HPC Middleware

• สวิตช์:NVIDIA Quantum-2, Quantum, สเปคตรัม
• สายเคเบิล:QSFP56 DAC / AOC / optics
• ระบบปฏิบัติการ:ลินูคัส (RHEL, SLES, Ubuntu), วินโดว์, VMware, FreeBSD
• การเวอร์ชูเอเลชั่น:SR-IOV, ASAP2, OVS
• การเก็บรักษา:NVMe-of, SRP, iSER, SMB Direct, NFS RDMA

• ยืนยันสล็อต PCIe: x16 ฟิสิกอลจําเป็น
• ตรวจสอบโปรโตคอล: InfiniBand vs Ethernet
• เลือกสาย QSFP56 ที่เหมาะสม
• ประเภทหมากรัด: สูง VS สั้น
• ยืนยันความสอดคล้องของ Driver/OS
• ยืนยันจํานวนพอร์ตที่ต้องการ (พอร์ตสองพอร์ต vs พอร์ตเดียว)

• สังเกตข้อควรระวังในการจัดการกับ ESD ระหว่างการติดตั้ง
• ตรวจสอบความเหมาะสมของสล็อต PCIe (x16 ฟิสิกอล)
• ใช้ออฟติกและสายไฟ QSFP56 ที่มีคุณสมบัติ NVIDIA
• รับรองการไหลของอากาศที่เหมาะสมรอบตัวปรับ
• ติดตั้งตัวขับรถที่เหมาะสม (OFED/WinOF-2) ก่อนการใช้
