สวิตช์อัจฉริยะ InfiniBand NVIDIA MSB7800-ES2F ความเร็ว 100Gb/s – 36 พอร์ต QSFP28, 7.2Tb/s, จัดการโดย MLNX-OS
รายละเอียดสินค้า:
| ชื่อแบรนด์: | Mellanox |
| หมายเลขรุ่น: | MSB7800-ES2F |
| เอกสาร: | MSB7800-ES2F.pdf |
การชำระเงิน:
| จำนวนสั่งซื้อขั้นต่ำ: | 1 ชิ้น |
|---|---|
| ราคา: | Negotiate |
| รายละเอียดการบรรจุ: | กล่องด้านนอก |
| เวลาการส่งมอบ: | ขึ้นอยู่กับสินค้าคงคลัง |
| เงื่อนไขการชำระเงิน: | ที/ที |
| สามารถในการผลิต: | จัดหาโดย Project/Batch |
|
ข้อมูลรายละเอียด |
|||
| แอปพลิเคชัน: | เซิร์ฟเวอร์ | เงื่อนไข: | ใหม่และเป็นต้นฉบับ |
|---|---|---|---|
| การสลับความจุ: | 2.6 ช้อนโต๊ะ | การเชื่อมต่ออัปลิงค์: | 200Gbps |
| ชื่อ: | MSB7800-ES2F 36 พอร์ตสวิตช์อีเธอร์เน็ต Mellanox | คำสำคัญ: | สวิตช์อีเธอร์เน็ต Mellanox |
| เน้น: | สวิตช์อัจฉริยะ InfiniBand NVIDIA 36 พอร์ต QSFP28,สวิตช์ InfiniBand ความเร็ว 100Gb/s จัดการโดย MLNX-OS,สวิตช์เครือข่าย 7.2Tb/s พร้อม 36 พอร์ต |
||
รายละเอียดสินค้า

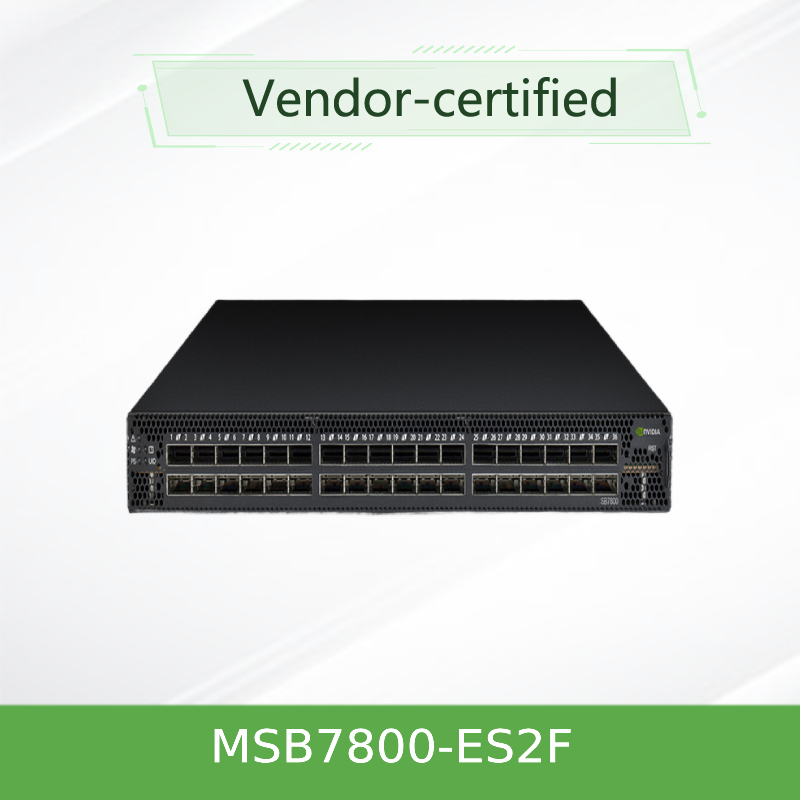

NVIDIA MSB7800-ES2F 100Gb/s InfiniBand สมาร์ทสวิตช์
เครื่องปรับเปลี่ยนสมาร์ท InfiniBand ที่มีความสามารถสูง 100Gb/s ที่มีระบบปรับเปลี่ยนที่มั่นคง ที่ให้บริการ 36 ท่าเรือ QSFP28 ด้วยความสามารถในการทํางานแบบสองทิศที่ไม่ปิด 7.2 Tb/s และความช้าของท่าเรือที่ต่ํามากสร้างมาเพื่อการเชื่อมต่อใบบนของ rack ใน HPCกลุ่มฝึกอบรม AI และศูนย์ข้อมูลองค์กร
ข้อจํากัดหลัก
- ท่าเรือ:36 x QSFP28 (100Gb/s)
- การออกกําลัง:7.2 Tb/s ไม่ปิด
- ความช้า:~90ns ท่าเรือต่อท่าเรือ
- พลังงาน (ประเภท):122W (น้ําหนัก ATIS)
- การไหลของอากาศ:P2C (Port-to-Core) / หน้า-หลัง
- การบริหาร:MLNX-OS (ภายใน) + UFM พร้อม
ภาพรวมสินค้า
NVIDIA MSB7800‐ES2F เป็นสวิตช์ InfiniBand ที่คงที่ 100Gb/s จากซีรีส์ SB7800 ออกแบบมาสําหรับสภาพแวดล้อมที่ความกว้างของแบนด์บิตและความช้าต่ําสุดมีความสําคัญมันบรรจุพอร์ต 36 พอร์ตของ 100Gb / s ในชาสี 1U ที่คอมแพคต์, ส่งผลิตผลรวมในสองทิศทาง 7.2 Tb / s
รุ่นนี้มีปริมาณอากาศ P2C (Port-to-Core)✅ เหมาะสําหรับการออกแบบการปรับปรุงระยะเย็นของศูนย์ข้อมูลที่มีการไหลอากาศจากหน้าไปหลัง CPU x86 หลักสอง Intel Celeron พร้อม RAM DDR3 4GB และ SSD 16GB ใช้ MLNX-OSทําให้การจัดการชัสซี่ครบวงจร, CLI / WebUI และอัตโนมัติ
ลักษณะสําคัญ
- โป้ QSFP28 ขนาด 36 x 100Gb/s- ความกว้างแบนด์เบนด์แบบสองทิศแบบเต็มที่ไม่มีการกั้นด้วยการสนับสนุน EDR
- 7.2 Tb/s ความสามารถรวม- ความสามารถในการสลับความหนาแน่นสูงในรูปแบบ 1U
- คอมพิวเตอร์ในเครือข่ายด้วย SHARPTM- อุปกรณ์การทํางานรวมจาก CPU เพื่อเปลี่ยนผ้า
- การบริหารงานอย่างสมบูรณ์แบบด้วย MLNX‐OS- มี CPU x86 หลักสองตัวในตัว รองรับ CLI, WebUI, SNMP และ JSON API

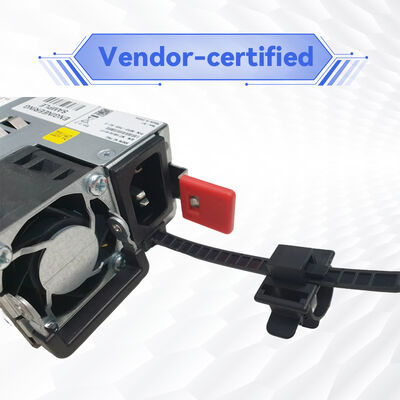

- องค์ประกอบที่เหลือใช้และสามารถเปลี่ยนได้ในอากาศร้อน- 1+1 พลังงานไฟฟ้าที่เหลือและโมดูลพัดลมที่เปลี่ยนได้ร้อน
- การออกแบบที่ประหยัดพลังงาน- การใช้พลังงาน ATIS ที่ถูกชันต่ําถึง 122W
- ปริมาณอากาศ P2C (MSB7800-ES2F)- ระบบเย็นจากหน้าไปหลังที่เข้ากันได้กับการวางแผนศูนย์ข้อมูลมาตรฐาน
- NVIDIA UFM® พร้อม- การบูรณาการกับ Unified Fabric Manager สําหรับเทเลเมตรีและอัตโนมัติที่ก้าวหน้า

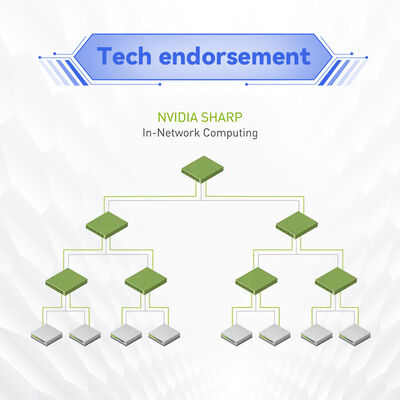

เทคโนโลยี: การเร่งในเครือข่ายด้วย SHARP
NVIDIA Scalable Hierarchical Aggregation and Reduction Protocol (SHARP) TM ปรับปรุงผลการดําเนินงาน MPI โดยการลดภาระการดําเนินงานการสื่อสารรวมจาก CPU ไปยังเครือข่ายสวิตช์นี้ลดเวลาการทํางาน MPI และลดจํานวนข้อมูลที่ผ่านเครือข่าย.
สําหรับ AI และภาระงานการเรียนรู้ลึก SHARP เร่งกระบวนการรวมของ NCCL ส่งผลให้การปรับปรุงการทํางานเพิ่มขึ้นถึง 2.5 เท่าทําให้มันเป็นตัวช่วยสําคัญสําหรับการฝึกอบรมและคอมพิวเตอร์วิทยาศาสตร์ขนาดใหญ่.
รายละเอียดเทคนิค
| ปริมาตร | รายละเอียด |
|---|---|
| รุ่น | MSB7800-ES2F |
| สนามบินและความเร็ว | 36 x QSFP28; 100Gb/s ต่อท่า (EDR InfiniBand) |
| อัตราการผลิตรวม | 7.2 Tb/s ไม่ปิดทางสองทาง |
| Switch Latency (ความช้าในการเปลี่ยน) | ~90ns ท่าเรือต่อท่าเรือ |
| CPU / ระบบ | อินเทล Celeron 1047UE ดิวัลคอร์ แรม 4GB DDR3 SSD 16GB |
| ระบบปฏิบัติการ | MLNX-OS (บริหารภายใน) |
| พลังงาน | 1+1 อุดหนุน, hot-swappable; 80 Plus ทองคํา, ENERGY STAR รับรอง |
| การเย็น / การไหลของอากาศ | แฟนเปลี่ยนร้อน; P2C (Port-to-Core) |
| ขนาด | 1.7 in x 16.85 in x 27 in; 1U ราคมอนท์ |
| น้ําหนัก | 11.978 กิโลกรัม (ประมาณ 26.4 ปอนด์) |
| อุณหภูมิการทํางาน | 0°C ถึง 45°C |
คู่มือการเลือก SB7800 Series
| เลขของชิ้นที่สั่งได้ | คําอธิบาย | การไหลของอากาศ | ประเภท |
|---|---|---|---|
| MSB7800-ES2F | 100Gb/s InfiniBand 1U สวิตช์ 36 QSFP28 แผนที่สอง AC PSU กระแสอากาศ P2C | P2C | การจัดการสวิตช์ |
| MSB7800-ES2R | เช่นเดียวกับด้านบนกับการไหลของอากาศ C2P | C2P | การจัดการสวิตช์ |
| MSB7880-ES2F | 100Gb/s InfiniBand 1U Router, 36 QSFP28, แอคสอง PSU, การไหลอากาศ P2C | P2C | รูเตอร์ |
| MSB7880-ES2R | 100Gb/s InfiniBand 1U router, 36 QSFP28, แอคพีเอสจูคู่, การไหลอากาศ C2P | C2P | รูเตอร์ |
หมายเหตุ:แนะนํา MSB7800-ES2F (การไหลของอากาศ P2C) สําหรับการออกแบบการเย็นจากหน้าไปหลัง สําหรับการเย็นจากหลังไปหน้า เลือก MSB7800-ES2Rรูปแบบของรูเตอร์ (MSB7880) เพิ่มฟังก์ชันเกทเวย์สําหรับผ้าหลายเซบเน็ต.
การใช้งานทั่วไป
- คอมพิวเตอร์ประสิทธิภาพสูง (HPC)- การสลับใบไม้ในโตปโลยีต้นหอมสําหรับการจําลองทางวิทยาศาสตร์และการวิจัย
- AI & Machine Learning คลัสเตอร์- อินเตอร์คอนเนคต์ความช้าต่ําสําหรับการฝึกกระจายกับ GPU NVIDIA
- ศูนย์ข้อมูลองค์กร- การเชื่อมโยงชั้นนําสําหรับสภาพแวดล้อมเสมือนและการวิเคราะห์ข้อมูลขนาดใหญ่
- การเก็บเก็บขนาด- เชื่อมต่อโน้ดการเก็บข้อมูลที่มีประสิทธิภาพสูงกับคอมพิวเตอร์คลาสเตอร์
ความเหมาะสม
- สถาปัตยกรรม InfiniBand:สอดคล้องกับรายละเอียด IBTA 1.21 และ 1.3
- ปรับปรุงความเข้ากันได้:รองรับความเร็วเชื่อมต่อ 100G EDR, 56G FDR และ 40G QDR
- ตัวปรับตัวโฮสต์:รองรับ NVIDIA ConnectX® ครบถ้วน
- การเชื่อมต่อสายไฟ:QSFP28 DAC ทองแดงแบบปาสิฟ คาเบลไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้า
- ซอฟต์แวร์สเต็ก:ใช้งานกับ HPC‐X, MLNX_OFED, OpenMPI และ NVIDIA NCCL
คํา ถาม ที่ ถาม บ่อย
ความแตกต่างระหว่าง MSB7800 และ MSB7880 คืออะไร?
MSB7800 เป็นสวิทช์ InfiniBand มาตรฐานสําหรับผ้าใบ / กระดูกสันหลัง MSB7880 เป็นรูเตอร์ InfiniBand ที่ให้ฟังก์ชันเกตเวย์ทําให้เชื่อมต่อระหว่างเซบเน็ตอิสระที่มีความสามารถในการแยกและหลายผู้เช่า.
มันรองรับเทคโนโลยี SHARP TM ไหม?
ครับ ซีรีย์ MSB7800 รองรับ NVIDIA SHARP ในระบบคอมพิวเตอร์เพื่อเร่งการทํางานร่วมกัน
มีทางเลือกการจัดการอะไรบ้าง
MLNX‐OS ให้บริการ CLI, WebUI, SNMP และ JSON API สําหรับการจัดจําหน่ายขนาดใหญ่ สวิตช์สามารถบริหารโดย NVIDIA UFM สําหรับการวัดระยะไกลที่ก้าวหน้า, การวิเคราะห์การคาดการณ์ และอัตโนมัติ
ข้อควรระวังและคําแนะนําการสั่งซื้อ
- ทิศทางการไหลของอากาศเป็นสิ่งสําคัญMSB7800-ES2F ใช้ P2C (Port-to-Core) การไหลของอากาศ
- การเข้าพลังงาน:อัตราแลกเปลี่ยนอัตราแลกเปลี่ยนที่เหลือสองครั้งด้วยเครื่องเชื่อม C13/C14 (100-240VAC)

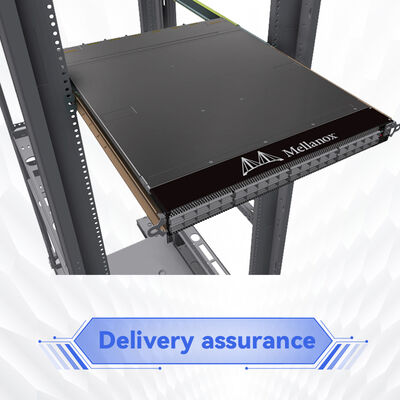

- ความลึกของราฟ:ความลึกแบบมาตรฐาน 27 in ‡ ตรวจสอบความเหมาะสมของ rack
- สายเคเบิลและเครื่องรับสัญญาณขายแยกโปรแกรม QSFP28 cabling ตามความต้องการระยะทาง
รายการตรวจสอบผู้ซื้อ
- ยืนยันทิศทางการไหลของอากาศ: MSB7800-ES2F ใช้ P2C
- ตรวจสอบประเภทสายเคเบิล: QSFP28 DAC หรือเครื่องรับสัญญาณออฟติกส์ตามระยะทาง
- การตรวจสอบการเข้าพลังงาน: แอคสองแบบที่เหลือใช้กับเครื่องเชื่อม C13/C14 (100-240VAC)
- ให้ความลึกของเรครองรับ 27 นิ้ว ความลึกมาตรฐาน
- แผนการจัดการ: MLNX-OS ให้บริการการจัดการบนเครื่อง; UFM เป็นตัวเลือกสําหรับผ้าขนาดใหญ่
- ยืนยันการสนับสนุน SHARP TM ในแอปพลิเคชันของคุณ
- ยืนยันการรับประกันและตัวเลือกการสนับสนุน
