สวิตช์ NVIDIA Quantum-2 QM9790-NS2F 400Gb/s InfiniBand – สวิตช์อัจฉริยะ 64 พอร์ต NDR พร้อมปริมาณงาน 51.2 Tb/s
รายละเอียดสินค้า:
| ชื่อแบรนด์: | Mellanox |
| หมายเลขรุ่น: | MQM9790-NS2F (920-9B210-00FN-0D0) |
| เอกสาร: | MQM9700 series.pdf |
การชำระเงิน:
| จำนวนสั่งซื้อขั้นต่ำ: | 1 ชิ้น |
|---|---|
| ราคา: | Negotiate |
| รายละเอียดการบรรจุ: | กล่องด้านนอก |
| เวลาการส่งมอบ: | ขึ้นอยู่กับสินค้าคงคลัง |
| เงื่อนไขการชำระเงิน: | ที/ที |
| สามารถในการผลิต: | จัดหาโดย Project/Batch |
|
ข้อมูลรายละเอียด |
|||
| แอปพลิเคชัน: | เซิร์ฟเวอร์ | เงื่อนไข: | ใหม่และเป็นต้นฉบับ |
|---|---|---|---|
| รวมแบนด์วิธ: | 51.2 tb/s สองทิศทาง | การจัดการ: | MLNX-OS กับ CLI, WebUI, SNMP, การสนับสนุน JSON |
| ชื่อ: | MQM9790-NS2F InfiniBand Mellanox Network Switch ปรับขนาดศูนย์ข้อมูลด้วย NDR 400G InfiniBand Smart Sw | คำสำคัญ: | เมลลาน็อกซ์ 400g สวิตซ์ |
| เน้น: | สวิตช์ NVIDIA Quantum-2 400Gb/s InfiniBand,สวิตช์อัจฉริยะ 64 พอร์ต NDR,สวิตช์เครือข่ายปริมาณงาน 51.2 Tb/s |
||
รายละเอียดสินค้า

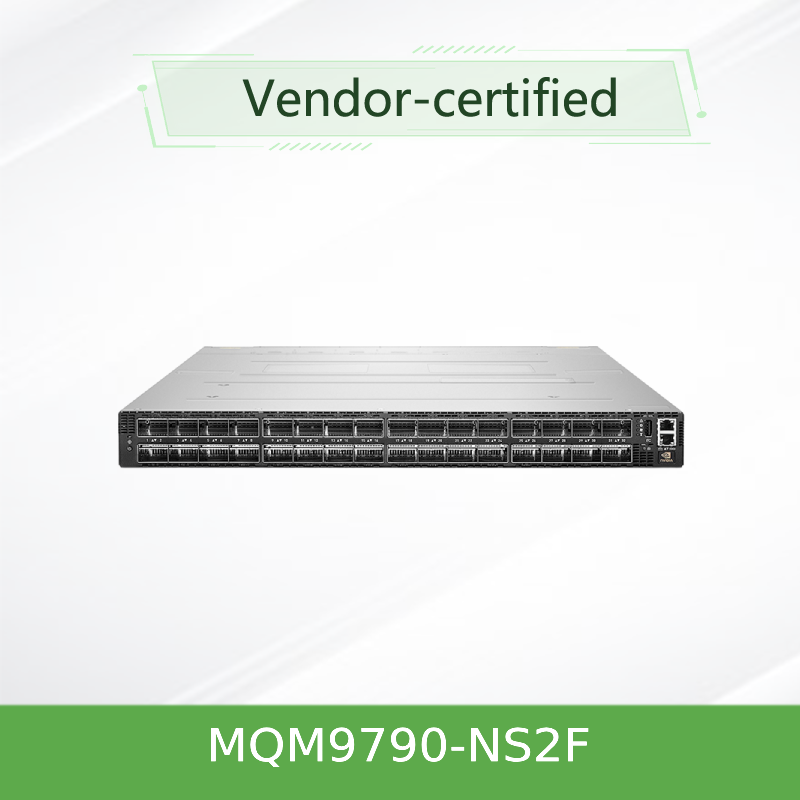

NVIDIA Quantum-2 QM9790-NS2F สวิตช์ InfiniBand 400Gb/s
สวิตช์อัจฉริยะแบบจัดการ 64 พอร์ต NDR พร้อมปริมาณงานรวม 51.2 Tb/s และความสามารถในการประมวลผลในเครือข่าย SHARPv3
ภาพรวมผลิตภัณฑ์
NVIDIA Quantum-2 QM9790-NS2F ให้พอร์ต InfiniBand 400Gb/s จำนวน 64 พอร์ตในแชสซี 1U ช่วยให้คลัสเตอร์ AI และ HPC ขนาดใหญ่มีความหนาแน่นชั้นนำของอุตสาหกรรม ความหน่วงแฝงต่ำพิเศษ และเครือข่ายที่ซ่อมแซมตัวเองได้ ออกแบบมาสำหรับการจัดการภายนอกด้วย NVIDIA UFM ช่วยเพิ่มประสิทธิภาพการทำงานของศูนย์ข้อมูลในขณะที่รองรับโทโพโลยี Fat Tree, DragonFly+ และ Torus
สวิตช์ InfiniBand แบบคงที่ 400Gb/s ที่ไม่ได้จัดการ (จัดการภายนอก) นี้มีพอร์ต OSFP 32 พอร์ต แต่ละพอร์ตสามารถทำงานได้ที่ 400Gb/s (หรือ 128 พอร์ตที่ 200Gb/s ด้วยเทคโนโลยี port-split) และให้ปริมาณงานรวมแบบสองทิศทาง 51.2 Tb/s ด้วยการรองรับ NVIDIA SHARPv3, RDMA, adaptive routing และการควบคุมความแออัดขั้นสูง QM9790 ถูกสร้างขึ้นสำหรับเวิร์กโหลด HPC, AI และองค์กรที่ต้องการมากที่สุด
คุณสมบัติหลัก
- 64 พอร์ต 400Gb/s แบบไม่ปิดกั้น (ขั้วต่อ OSFP 32 พอร์ต)
- ปริมาณงานรวมแบบสองทิศทาง 51.2 Tb/s
- เทคโนโลยี Port-split: สูงสุด 128 พอร์ต @ 200Gb/s
- การประมวลผลในเครือข่าย SHARPv3 - เร่งความเร็ว AI 32 เท่า
- ความหน่วงแฝงต่ำกว่าไมโครวินาทีพร้อม adaptive routing
- เครือข่ายที่ซ่อมแซมตัวเองได้, QoS และการควบคุมความแออัด
- แหล่งจ่ายไฟสำรอง 1+1 แบบ hot-swappable (200-240Vac)
- การไหลเวียนอากาศจากหน้าไปหลัง (P2C), พัดลมแบบ hot-swappable
- การจัดการภายนอกผ่าน NVIDIA UFM / MLNX-OS
- เข้ากันได้แบบย้อนหลังกับ InfiniBand รุ่นก่อนหน้า
เทคโนโลยี: สถาปัตยกรรม NVIDIA Quantum-2

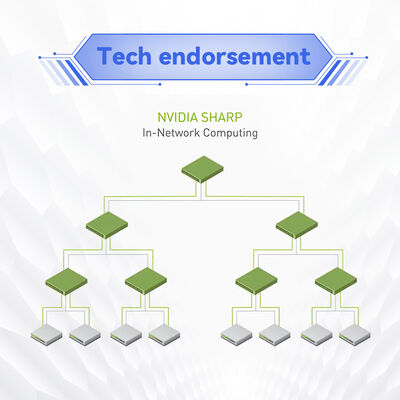

แพลตฟอร์ม Quantum-2 ผสานรวมเทคโนโลยี SHARP รุ่นที่สาม (SHARPv3) ช่วยให้สามารถรวมข้อมูลในเครือข่ายได้ ซึ่งช่วยลดการเคลื่อนย้ายข้อมูลและเร่งการฝึกอบรม AI และการจำลอง HPC เมื่อรวมกับ Remote Direct Memory Access (RDMA) และ NVIDIA Scalable Hierarchical Aggregation and Reduction Protocol แล้ว QM9790-NS2F จะช่วยเพิ่มประสิทธิภาพแอปพลิเคชันได้อย่างมากในขณะที่ข้อมูลเดินทางผ่านเครือข่าย
การใช้งานทั่วไป
- คลัสเตอร์ AI และ Machine Learning - การฝึกอบรมขนาดใหญ่ที่เร่งด้วย GPU ด้วย SHARPv3
- การประมวลผลประสิทธิภาพสูง (HPC) - การจำลองการวิจัย, การสร้างแบบจำลองสภาพอากาศ และจีโนมิกส์
- ศูนย์ข้อมูล spine-leaf - เครือข่าย InfiniBand 400G สำหรับการจัดเก็บข้อมูลและคอมพิวเตอร์ที่มีความหน่วงแฝงต่ำ
- องค์กรและคลาวด์ - เครือข่ายที่ปรับขนาดได้หลายผู้เช่าด้วยการจัดการ UFM
- รัฐบาลและการศึกษา - ห้องปฏิบัติการวิจัยและศูนย์ซูเปอร์คอมพิวเตอร์

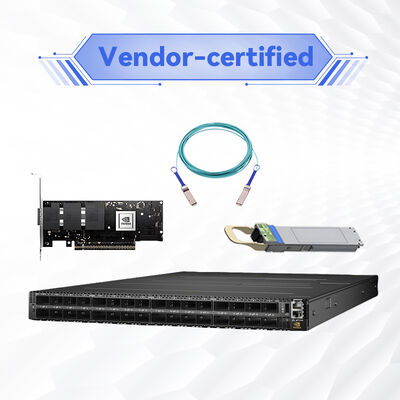

ความเข้ากันได้
| ส่วนประกอบ / ระบบนิเวศ | การสนับสนุน |
|---|---|
| ความเร็ว InfiniBand | NDR 400Gb/s, เข้ากันได้แบบย้อนหลังกับ HDR, EDR, FDR |
| สายเคเบิล | ทองแดงแบบพาสซีฟ/แอคทีฟ หรือไฟเบอร์แบบแอคทีฟ; ขั้วต่อ OSFP |
| การจัดการ | NVIDIA UFM, MLNX-OS, CLI, WebUI, SNMP, JSON-RPC |
| โทโพโลยี | Fat Tree, SlimFly, DragonFly+, Torus หลายมิติ |
| ระบบปฏิบัติการ | Linux, Windows (พร้อม InfiniBand stack), VMware |
| GPU / ตัวเร่งความเร็ว | NVIDIA HGX, DGX และเซิร์ฟเวอร์ GPU ของบุคคลที่สาม |
ข้อมูลจำเพาะ
| พารามิเตอร์ | QM9790-NS2F |
|---|---|
| พอร์ต / ความเร็ว | 64 พอร์ต 400Gb/s (OSFP 32 พอร์ต); สูงสุด 128 พอร์ต @ 200Gb/s พร้อมการแบ่ง |
| ปริมาณงานรวม | 51.2 Tb/s แบบสองทิศทาง |
| การส่งต่อแพ็กเก็ต | >66.5 พันล้านแพ็กเก็ตต่อวินาที (BPPS) |
| ฟอร์มแฟกเตอร์ | แร็คเมาท์ 1U, 43.6 x 438 x 660.4 มม. |
| น้ำหนัก | 14.5 กก. |
| แหล่งจ่ายไฟ | สำรอง 1+1, hot-swappable, 200-240Vac, 80+ Gold, ENERGY STAR |
| การระบายความร้อน | การไหลเวียนอากาศจากหน้าไปหลัง (P2C), พัดลมแบบ hot-swappable |
| พอร์ตการจัดการ | 1x USB 3.0, 1x USB (I2C), 1x RJ45, 1x RJ45 (UART) |
| CPU / หน่วยความจำ | x86 Coffee Lake i3, 8GB DDR4 SO-DIMM, 16GB M.2 SSD |
| ซอฟต์แวร์ | MLNX-OS (การจัดการภายนอกผ่าน UFM) |
| อุณหภูมิการทำงาน | 0°C ถึง 40°C |
| ความชื้น (ขณะทำงาน) | 10% - 85% ไม่ควบแน่น |
| ระดับความสูง | สูงสุด 3050 ม. |
| ความปลอดภัย / EMC | RoHS, CB, cTUVus, CE, CU; FCC, VCCI, ICES, RCM |
| การรับประกัน | 1 ปี (มีตัวเลือกขยาย) |
คู่มือการเลือก
| หมายเลขชิ้นส่วนที่สั่งได้ | คำอธิบาย | การไหลเวียนอากาศ | การจัดการ |
|---|---|---|---|
| MQM9790-NS2F | 64 พอร์ต 400Gb/s, OSFP 32 พอร์ต, ไม่จัดการ, การไหลเวียนอากาศ P2C | จากหน้าไปหลัง (P2C) | ภายนอก (UFM) |
| MQM9790-NS2R | 64 พอร์ต 400Gb/s, OSFP 32 พอร์ต, ไม่จัดการ, การไหลเวียนอากาศ C2P | จากขั้วต่อไปยังแหล่งจ่ายไฟ (C2P) | ภายนอก (UFM) |
| MQM9700-NS2F | 64 พอร์ต 400Gb/s, จัดการ, การไหลเวียนอากาศ P2C | จากหน้าไปหลัง | Subnet manager ออนบอร์ด |
| MQM9700-NS2R | 64 พอร์ต 400Gb/s, จัดการ, การไหลเวียนอากาศ C2P | จากขั้วต่อไปยังแหล่งจ่ายไฟ | Subnet manager ออนบอร์ด |
การเลือกระหว่าง QM9700 (จัดการ) และ QM9790 (จัดการภายนอก) ขึ้นอยู่กับขนาดคลัสเตอร์และความชอบในการจัดการ QM9790-NS2F แนะนำสำหรับการใช้งานขนาดใหญ่โดยใช้ NVIDIA UFM เพื่อการปรับเครือข่ายขั้นสูง
ข้อดี
- ความหนาแน่นที่ไม่มีใครเทียบได้: 64 พอร์ต 400G ใน 1U - ลดพื้นที่แร็คและพลังงานต่อพอร์ต
- การเร่งความเร็วในเครือข่าย: SHARPv3 ลดการเคลื่อนย้ายข้อมูลและเร่งเวิร์กโหลด AI/ML ได้ถึง 32 เท่า
- โทโพโลยีที่ยืดหยุ่น: รองรับ Fat Tree, DragonFly+, Torus และอื่นๆ สำหรับการออกแบบคลัสเตอร์ใดๆ
- ประสิทธิภาพการดำเนินงาน: การจัดการ UFM ภายนอกให้การตรวจสอบเชิงรุก การจัดเตรียม และการแก้ไขปัญหา
- การปกป้องการลงทุน: เข้ากันได้แบบย้อนหลังกับ HDR/EDR และพร้อมสำหรับอนาคตด้วย NDR200/400
บริการและการสนับสนุน
Hong Kong Starsurge Group ให้บริการจัดส่งทั่วโลก การสนับสนุนทางเทคนิคหลายภาษา และบริการรวมระบบที่ปรับแต่งได้สำหรับ NVIDIA Quantum-2 series ทีมงานของเราให้คำปรึกษาด้านการขายล่วงหน้า การรวมแร็ค การออกแบบสายเคเบิล และการสนับสนุนหลังการรับประกัน มีตัวเลือกการรับประกันเพิ่มเติมและการเปลี่ยนเครื่อง ณ สถานที่ให้บริการตามคำขอ
คำถามที่พบบ่อย
ความแตกต่างระหว่าง QM9700 และ QM9790 คืออะไร?
QM9700 มี subnet manager ออนบอร์ดและจัดการได้เต็มรูปแบบพร้อมใช้งานสำหรับโหนดสูงสุด 2000 โหนด QM9790 จัดการภายนอกและใช้ประโยชน์จาก NVIDIA UFM สำหรับการจัดการเครือข่ายขั้นสูง เหมาะสำหรับสภาพแวดล้อมที่ใหญ่ขึ้นและเปลี่ยนแปลงได้มากขึ้น
QM9700 มี subnet manager ออนบอร์ดและจัดการได้เต็มรูปแบบพร้อมใช้งานสำหรับโหนดสูงสุด 2000 โหนด QM9790 จัดการภายนอกและใช้ประโยชน์จาก NVIDIA UFM สำหรับการจัดการเครือข่ายขั้นสูง เหมาะสำหรับสภาพแวดล้อมที่ใหญ่ขึ้นและเปลี่ยนแปลงได้มากขึ้น
ฉันสามารถใช้ QM9790-NS2F กับโครงสร้างพื้นฐาน InfiniBand HDR ที่มีอยู่ได้หรือไม่?
ได้ สวิตช์นี้เข้ากันได้แบบย้อนหลังกับความเร็ว HDR, EDR และ FDR ทำให้สามารถอัปเกรดได้อย่างต่อเนื่อง
ได้ สวิตช์นี้เข้ากันได้แบบย้อนหลังกับความเร็ว HDR, EDR และ FDR ทำให้สามารถอัปเกรดได้อย่างต่อเนื่อง
รองรับสายเคเบิลประเภทใดบ้าง?
ขั้วต่อ OSFP รองรับสายทองแดงแบบพาสซีฟ/แอคทีฟ และสายไฟเบอร์แบบแอคทีฟ สามารถใช้ได้ทั้งโมดูลออปติคัลและสายเคเบิลแบบ direct-attach
ขั้วต่อ OSFP รองรับสายทองแดงแบบพาสซีฟ/แอคทีฟ และสายไฟเบอร์แบบแอคทีฟ สามารถใช้ได้ทั้งโมดูลออปติคัลและสายเคเบิลแบบ direct-attach
สวิตช์รองรับการทำงานที่ 200Gb/s หรือไม่?
ได้ ด้วยการใช้เทคโนโลยี NVIDIA port-split, QM9790 สามารถให้พอร์ตได้สูงสุด 128 พอร์ตที่ 200Gb/s
ได้ ด้วยการใช้เทคโนโลยี NVIDIA port-split, QM9790 สามารถให้พอร์ตได้สูงสุด 128 พอร์ตที่ 200Gb/s
การใช้พลังงานโดยทั่วไปคือเท่าใด?
โปรดยืนยันกับตัวแทนฝ่ายขายของคุณ ค่าปกติขึ้นอยู่กับการกำหนดค่าและสายเคเบิล
โปรดยืนยันกับตัวแทนฝ่ายขายของคุณ ค่าปกติขึ้นอยู่กับการกำหนดค่าและสายเคเบิล
ข้อควรระวัง
- ตรวจสอบให้แน่ใจว่าอุณหภูมิแวดล้อมขณะทำงานอยู่ในช่วง 0°C ถึง 40°C
- ใช้เฉพาะโมดูลออปติคัลและสายเคเบิลที่ได้รับการรับรองจาก NVIDIA เพื่อประสิทธิภาพสูงสุด
- ทิศทางการไหลเวียนอากาศที่ถูกต้อง (P2C หรือ C2P) ต้องตรงกับสภาพแวดล้อมการติดตั้ง
- ห้ามปิดกั้นช่องระบายอากาศของพัดลม; เว้นระยะห่างอย่างน้อย 5 ซม. ทั้งสองด้าน
- แหล่งจ่ายไฟต้องเป็นไปตามข้อกำหนด 200-240Vac; การต่อสายดินเป็นสิ่งจำเป็น
เกี่ยวกับ Hong Kong Starsurge Group
ก่อตั้งขึ้นในปี 2008 Hong Kong Starsurge Group Co., Limited เป็นผู้ให้บริการฮาร์ดแวร์เครือข่าย บริการด้านไอที และโซลูชันการรวมระบบที่ขับเคลื่อนด้วยเทคโนโลยี ด้วยทีมขายและทีมเทคนิคที่มีประสบการณ์ เราให้บริการอุตสาหกรรมต่างๆ รวมถึงภาครัฐ สุขภาพ การผลิต การศึกษา การเงิน และองค์กร Starsurge นำเสนอโซลูชัน IoT ระบบจัดการเครือข่าย การพัฒนาซอฟต์แวร์ที่กำหนดเอง การสนับสนุนหลายภาษา และการจัดส่งทั่วโลก
ร่วมเป็นพันธมิตรกับ Starsurge - เรานำเสนอราคาที่แข่งขันได้ การจัดส่งที่รวดเร็ว และการสนับสนุนด้านวิศวกรรมเฉพาะสำหรับ NVIDIA, Mellanox และแบรนด์เครือข่ายชั้นนำอื่นๆ
ข้อเท็จจริงสำคัญ
| พอร์ต | 64 x 400Gb/s (OSFP 32 พอร์ต) |
| ปริมาณงาน | 51.2 Tb/s |
| อัตราแพ็กเก็ต | >66.5 BPPS |
| การจัดการ | ภายนอก (UFM) |
| การไหลเวียนอากาศ | P2C (จากหน้าไปหลัง) |
| การรับประกัน | 1 ปี |
เมทริกซ์ความเข้ากันได้
| หมวดหมู่ | ผลิตภัณฑ์ที่เข้ากันได้ / มาตรฐาน |
|---|---|
| เซิร์ฟเวอร์ GPU | NVIDIA DGX-2, DGX A100, เซิร์ฟเวอร์ที่ใช้ HGX, โหนด GPU ของบุคคลที่สาม |
| การจัดเก็บข้อมูล | NVMe over InfiniBand, Lustre, WekaIO, IBM Spectrum Scale |
| การจัดการ | NVIDIA UFM, MLNX-OS, OpenSM, Prometheus/Grafana (ผ่าน UFM) |
| ประเภทสายเคเบิล | OSFP ถึง OSFP, OSFP ถึง QSFP (พร้อมอะแดปเตอร์), ออปติคัลแอคทีฟ, DAC |
รายการตรวจสอบผู้ซื้อ
- ยืนยันทิศทางการไหลเวียนอากาศ (P2C vs. C2P) ให้ตรงกับเลย์เอาต์ hot-aisle/cold-aisle ของศูนย์ข้อมูลของคุณ
- วางแผนสำหรับการจัดการภายนอก - ตรวจสอบให้แน่ใจว่าใบอนุญาต UFM และโครงสร้างพื้นฐานเซิร์ฟเวอร์พร้อมใช้งาน
- ตรวจสอบอินพุตพลังงาน (200-240Vac) และข้อกำหนดด้านความซ้ำซ้อน
- ตรวจสอบความยาวและประเภทของสายเคเบิล OSFP (ทองแดง/ไฟเบอร์) สำหรับระยะทางในแร็คของคุณ
- ขอการรับประกันเพิ่มเติมหรือการสนับสนุน ณ สถานที่ให้บริการ หากจำเป็นสำหรับการใช้งานที่สำคัญยิ่งยวด
