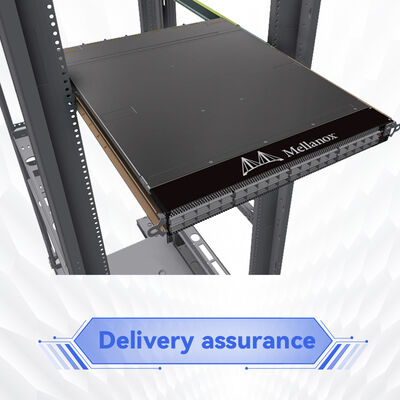

สวิตช์ NVIDIA Quantum-2 MQM9700-NS2R 400Gb/s InfiniBand – 64 พอร์ต NDR, C2P Airflow, การจัดการบนบอร์ด
รายละเอียดสินค้า:
| ชื่อแบรนด์: | Mellanox |
| หมายเลขรุ่น: | MQM9700-NS2F (920-9B210-00FN-0M0) |
| เอกสาร: | MQM9700 series.pdf |
การชำระเงิน:
| จำนวนสั่งซื้อขั้นต่ำ: | 1 ชิ้น |
|---|---|
| ราคา: | Negotiate |
| รายละเอียดการบรรจุ: | กล่องด้านนอก |
| เวลาการส่งมอบ: | ขึ้นอยู่กับสินค้าคงคลัง |
| เงื่อนไขการชำระเงิน: | ที/ที |
| สามารถในการผลิต: | จัดหาโดย Project/Batch |
|
ข้อมูลรายละเอียด |
|||
| หมายเลขรุ่น: | MQM9700-NS2F (920-9B210-00FN-0M0) | ยี่ห้อ: | Mellanox |
|---|---|---|---|
| การเชื่อมต่ออัปลิงค์: | 400 Gbps | ชื่อ: | InfiniBand MQM9700-NS2F สวิตช์เครือข่าย Mellanox 1U NDR 400Gb/S สำหรับเซิร์ฟเวอร์ |
| คำสำคัญ: | สวิตช์เครือข่าย Mellanox | การกำหนดค่าพอร์ต: | 64X 400G, 32X OSFP |
| เน้น: | NVIDIA Quantum-2 InfiniBand สวิตช์ 400Gb/s,สวิตช์ NDR InfiniBand 64-port,C2P การไหลของอากาศ InfiniBand สวิตช์ |
||
รายละเอียดสินค้า

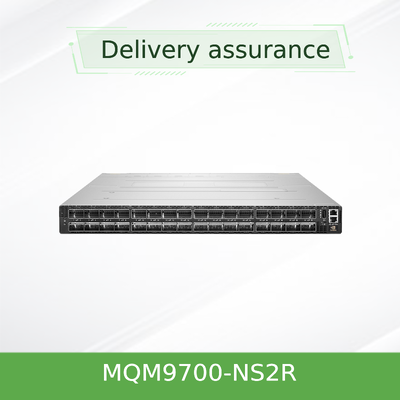

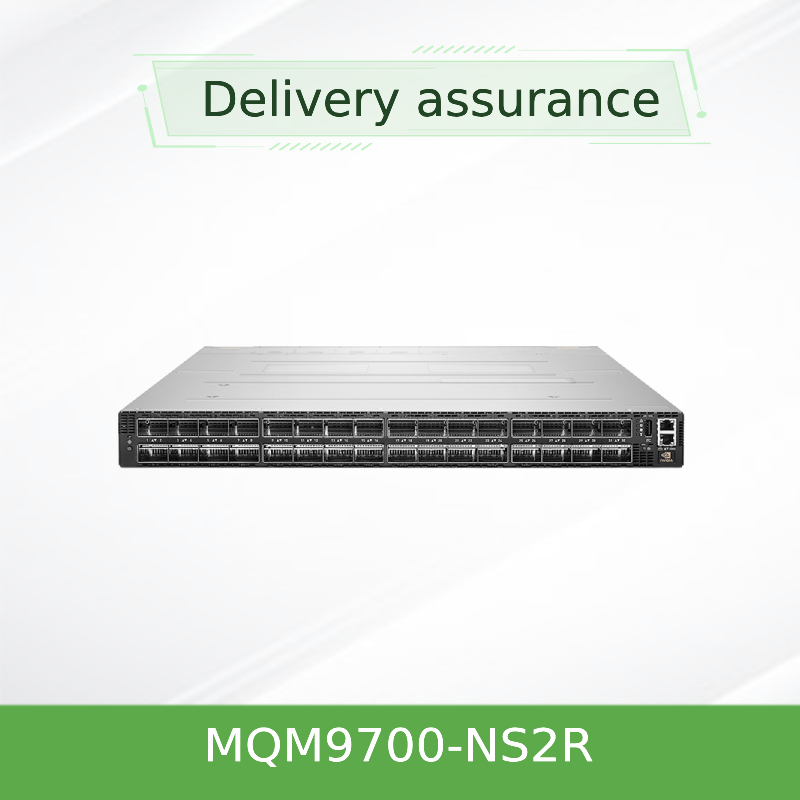

NVIDIA Quantum-2 MQM9700-NS2R สวิตช์ InfiniBand 400Gb/s
สวิตช์ InfiniBand MQM9700-NS2R 400Gb/s - สวิตช์จัดการ 64 พอร์ต NDR พร้อมปริมาณงานรวม 51.2 Tb/s, การไหลเวียนอากาศแบบ C2P (connector-to-power) และตัวจัดการซับเน็ตบนบอร์ด
ภาพรวมผลิตภัณฑ์
MQM9700-NS2R เป็นสวิตช์ InfiniBand แบบกำหนดค่าคงที่ 400Gb/s ที่จัดการได้อย่างสมบูรณ์จากซีรีส์ NVIDIA Quantum-2 ซึ่งมี การไหลเวียนอากาศแบบ connector-to-power (C2P) และ ตัวจัดการซับเน็ตบนบอร์ด เพื่อการติดตั้งที่ง่ายขึ้น ให้พอร์ต OSFP 32 พอร์ต แต่ละพอร์ตมีความสามารถ 400Gb/s (หรือ 128 พอร์ตที่ 200Gb/s ด้วยเทคโนโลยี port-split) และให้ปริมาณงานรวมแบบสองทิศทาง 51.2 Tb/s ด้วยการจัดการในตัว การประมวลผลในเครือข่าย SHARPv3 และการควบคุมความแออัดขั้นสูง MQM9700-NS2R จึงเหมาะอย่างยิ่งสำหรับคลัสเตอร์ HPC, AI และองค์กรขนาดกลางถึงขนาดใหญ่ที่ต้องการการจัดการแบบสแตนด์อโลนและการไหลเวียนอากาศแบบ C2P
คุณสมบัติหลัก
- พอร์ต 400Gb/s แบบไม่ปิดกั้น 64 พอร์ต (ขั้วต่อ OSFP 32 พอร์ต)
- ปริมาณงานรวมแบบสองทิศทาง 51.2 Tb/s
- เทคโนโลยี Port-split: สูงสุด 128 พอร์ต @ 200Gb/s
- การประมวลผลในเครือข่าย SHARPv3 – เร่งความเร็ว AI 32*
- ความหน่วงต่ำกว่าไมโครวินาทีพร้อมการกำหนดเส้นทางแบบปรับได้
- เครือข่ายที่ซ่อมแซมตัวเองได้, QoS และการควบคุมความแออัด
- ตัวจัดการซับเน็ตบนบอร์ด – จัดการได้สูงสุด 2,000 โหนด
- แหล่งจ่ายไฟสำรอง 1+1 แบบ hot-swappable (200-240Vac)
- การไหลเวียนอากาศ C2P (connector-to-power) – พัดลมแบบ hot-swappable
- MLNX-OS พร้อมอินเทอร์เฟซ CLI, WebUI, SNMP และ JSON
- เข้ากันได้แบบย้อนหลังกับ HDR, EDR และ FDR
เทคโนโลยี: สถาปัตยกรรม NVIDIA Quantum-2

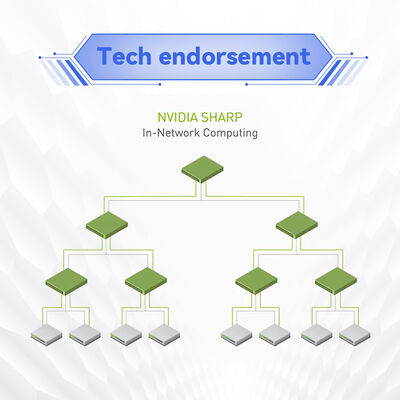

แพลตฟอร์ม Quantum-2 ผสานรวมเทคโนโลยี SHARP รุ่นที่สาม (SHARPv3) ซึ่งช่วยให้สามารถรวมข้อมูลในเครือข่ายได้ ช่วยลดการเคลื่อนย้ายข้อมูลและเร่งการฝึกอบรม AI และการจำลอง HPC เมื่อรวมกับ Remote Direct Memory Access (RDMA) และ NVIDIA's Scalable Hierarchical Aggregation and Reduction Protocol MQM9700-NS2R จะช่วยปรับปรุงประสิทธิภาพของแอปพลิเคชันได้อย่างมากในขณะที่ข้อมูลเดินทางผ่านเครือข่าย ตัวจัดการซับเน็ตบนบอร์ดให้การจัดการแชสซีเต็มรูปแบบผ่านอินเทอร์เฟซ CLI, WebUI, SNMP หรือ JSON ทำให้การติดตั้งและการดำเนินงานง่ายขึ้น
การใช้งานทั่วไป
- คลัสเตอร์ AI และ Machine Learning – การฝึกอบรมขนาดใหญ่ที่เร่งด้วย GPU ด้วย SHARPv3
- การประมวลผลประสิทธิภาพสูง (HPC) – การจำลองการวิจัย, การสร้างแบบจำลองสภาพอากาศ และจีโนมิกส์
- Data center spine-leaf – เครือข่าย InfiniBand 400G สำหรับการจัดเก็บข้อมูลและคอมพิวเตอร์ที่มีความหน่วงต่ำ
- องค์กรและคลาวด์ – เครือข่ายที่ปรับขนาดได้, หลายผู้เช่าพร้อมการจัดการซับเน็ตบนบอร์ด
- รัฐบาลและการศึกษา – ห้องปฏิบัติการวิจัยและศูนย์ซูเปอร์คอมพิวเตอร์
ความเข้ากันได้
| ส่วนประกอบ / ระบบนิเวศ | การสนับสนุน |
|---|---|
| ความเร็ว InfiniBand | NDR 400Gb/s, เข้ากันได้แบบย้อนหลังกับ HDR, EDR, FDR |
| สายเคเบิล | ทองแดงแบบพาสซีฟ/แอคทีฟ หรือไฟเบอร์แบบแอคทีฟ; ขั้วต่อ OSFP |
| การจัดการ | ตัวจัดการซับเน็ตบนบอร์ด, MLNX-OS, CLI, WebUI, SNMP, JSON-RPC |
| โทโพโลยี | Fat Tree, SlimFly, DragonFly+, Torus หลายมิติ |
| ระบบปฏิบัติการ | Linux, Windows (พร้อมสแต็ก InfiniBand), VMware |
| GPU / ตัวเร่งความเร็ว | เซิร์ฟเวอร์ GPU ของ NVIDIA HGX, DGX และบุคคลที่สาม |
ข้อมูลจำเพาะ
| พารามิเตอร์ | MQM9700-NS2R |
|---|---|
| พอร์ต / ความเร็ว | 64 พอร์ต 400Gb/s (OSFP 32 พอร์ต); สูงสุด 128 พอร์ต @ 200Gb/s พร้อมการแบ่ง |
| ปริมาณงานรวม | 51.2 Tb/s แบบสองทิศทาง |
| อัตราการส่งแพ็กเก็ต | >66.5 พันล้านแพ็กเก็ตต่อวินาที (BPPS) |
| ฟอร์มแฟกเตอร์ | 1U แร็คเมาท์, 43.6 x 438 x 660.4 มม. |
| น้ำหนัก | 14.5 กก. |
| แหล่งจ่ายไฟ | สำรอง 1+1, hot-swappable, 200-240Vac, 80+ Gold, ENERGY STAR |
| การระบายความร้อน | การไหลเวียนอากาศแบบ Connector-to-power (C2P), พัดลมแบบ hot-swappable |
| การจัดการ | ตัวจัดการซับเน็ตบนบอร์ด (สูงสุด 2,000 โหนด) |
| พอร์ตการจัดการ | 1x USB 3.0, 1x USB (I2C), 1x RJ45, 1x RJ45 (UART) |
| CPU / หน่วยความจำ | x86 Coffee Lake i3, 8GB DDR4 SO-DIMM, 16GB M.2 SSD |
| ซอฟต์แวร์ | MLNX-OS (การจัดการแชสซีเต็มรูปแบบ) |
| อุณหภูมิการทำงาน | 0°C ถึง 40°C |
| ความชื้น (ขณะทำงาน) | 10% – 85% ไม่ควบแน่น |
| ระดับความสูง | สูงสุด 3050 ม. |
| ความปลอดภัย / EMC | RoHS, CB, cTUVus, CE, CU; FCC, VCCI, ICES, RCM |
| การรับประกัน | 1 ปี (มีตัวเลือกขยาย) |
คู่มือการเลือก
| หมายเลขชิ้นส่วนที่สั่งซื้อได้ | คำอธิบาย | การไหลเวียนอากาศ | การจัดการ |
|---|---|---|---|
| MQM9700-NS2R | 64 พอร์ต 400Gb/s, OSFP 32 พอร์ต, จัดการได้, การไหลเวียนอากาศ C2P | Connector-to-power (C2P) | ตัวจัดการซับเน็ตบนบอร์ด |
| MQM9700-NS2F | 64 พอร์ต 400Gb/s, จัดการได้, การไหลเวียนอากาศ P2C | หน้าไปหลัง (P2C) | ตัวจัดการซับเน็ตบนบอร์ด |
| MQM9790-NS2R | 64 พอร์ต 400Gb/s, ไม่จัดการ, การไหลเวียนอากาศ C2P | Connector-to-power | ภายนอก (UFM) |
| MQM9790-NS2F | 64 พอร์ต 400Gb/s, ไม่จัดการ, การไหลเวียนอากาศ P2C | หน้าไปหลัง | ภายนอก (UFM) |
MQM9700-NS2R แนะนำสำหรับการติดตั้งที่ต้องการโซลูชันการจัดการแบบสแตนด์อโลนพร้อมตัวจัดการซับเน็ตบนบอร์ด สูงสุด 2,000 โหนด และการไหลเวียนอากาศแบบ connector-to-power สำหรับเครือข่ายที่ใหญ่ขึ้นหรือคุณสมบัติ UFM ขั้นสูง ให้พิจารณาซีรีส์ QM9790 ที่จัดการภายนอก
ข้อได้เปรียบ
- ความหนาแน่นที่ไม่มีใครเทียบได้: 64 พอร์ต 400G ใน 1U – ลดพื้นที่แร็คและพลังงานต่อพอร์ต
- การเร่งความเร็วในเครือข่าย: SHARPv3 ลดการเคลื่อนย้ายข้อมูลและเร่งปริมาณงาน AI/ML ได้สูงสุด 32*
- โทโพโลยีที่ยืดหยุ่น: รองรับ Fat Tree, DragonFly+, Torus และอื่นๆ สำหรับการออกแบบคลัสเตอร์ใดๆ
- การจัดการที่ง่ายขึ้น: ตัวจัดการซับเน็ตบนบอร์ดช่วยให้ทำงานได้ทันทีสำหรับโหนดสูงสุด 2,000 โหนด ลดเวลาในการตั้งค่า
- ความยืดหยุ่นของการไหลเวียนอากาศ C2P: ตรงกับศูนย์ข้อมูลที่มีการไหลเวียนอากาศย้อนกลับ (connector-to-power) เพื่อการจัดการความร้อนที่เหมาะสมที่สุด
- การปกป้องการลงทุน: เข้ากันได้แบบย้อนหลังกับ HDR/EDR และพร้อมสำหรับอนาคตด้วย NDR200/400
คำถามที่พบบ่อย
ความแตกต่างระหว่าง MQM9700 และ MQM9790 คืออะไร?
MQM9700 มีตัวจัดการซับเน็ตบนบอร์ดและจัดการได้อย่างสมบูรณ์ทันทีสำหรับโหนดสูงสุด 2,000 โหนด MQM9790 จัดการภายนอกและใช้ประโยชน์จาก NVIDIA UFM สำหรับการจัดการเครือข่ายขั้นสูง เหมาะสำหรับสภาพแวดล้อมที่ใหญ่ขึ้นและเปลี่ยนแปลงบ่อยขึ้น
การไหลเวียนอากาศ C2P หมายถึงอะไร?
การไหลเวียนอากาศ C2P (connector-to-power) หมายถึงอากาศเข้าจากด้านขั้วต่อและออกทางด้านแหล่งจ่ายไฟ นี่คือการไหลเวียนอากาศย้อนกลับของ P2C (หน้าไปหลัง) และใช้ในศูนย์ข้อมูลที่มีการกำหนดค่า hot-aisle/cold-aisle เฉพาะ
ฉันสามารถใช้ MQM9700-NS2R กับโครงสร้างพื้นฐาน InfiniBand HDR ที่มีอยู่ได้หรือไม่?
ใช่ สวิตช์นี้เข้ากันได้แบบย้อนหลังกับความเร็ว HDR, EDR และ FDR ทำให้สามารถอัปเกรดทีละน้อยได้
รองรับสายเคเบิลประเภทใดบ้าง?
ขั้วต่อ OSFP รองรับสายเคเบิลทองแดงแบบพาสซีฟ/แอคทีฟ และไฟเบอร์แบบแอคทีฟ สามารถใช้ได้ทั้งโมดูลออปติคัลและสายเคเบิลแบบ Direct-attach
สวิตช์รองรับการทำงาน 200Gb/s หรือไม่?
ใช่ ด้วยเทคโนโลยี NVIDIA port-split MQM9700-NS2R สามารถให้พอร์ตได้สูงสุด 128 พอร์ตที่ 200Gb/s
ข้อควรระวัง
- ตรวจสอบให้แน่ใจว่าอุณหภูมิแวดล้อมขณะทำงานอยู่ระหว่าง 0°C ถึง 40°C
- ใช้เฉพาะโมดูลออปติคัลและสายเคเบิลที่ได้รับการรับรองจาก NVIDIA เพื่อประสิทธิภาพสูงสุด
- ทิศทางการไหลเวียนอากาศที่ถูกต้อง (C2P) ต้องตรงกับสภาพแวดล้อมการติดตั้ง – ตรวจสอบการวางแนว hot-aisle/cold-aisle ของแร็ค
- อย่าปิดกั้นช่องระบายอากาศของพัดลม รักษาช่องว่างอย่างน้อย 5 ซม. ทั้งสองด้าน
- แหล่งจ่ายไฟต้องเป็นไปตามข้อกำหนด 200-240Vac การต่อสายดินเป็นสิ่งจำเป็น
เกี่ยวกับ Hong Kong Starsurge Group
ก่อตั้งขึ้นในปี 2008 Hong Kong Starsurge Group Co., Limited เป็นผู้ให้บริการฮาร์ดแวร์เครือข่าย บริการด้านไอที และโซลูชันการรวมระบบที่ขับเคลื่อนด้วยเทคโนโลยี ด้วยทีมงานขายและเทคนิคที่มีประสบการณ์ เราให้บริการอุตสาหกรรมต่างๆ รวมถึงภาครัฐ การดูแลสุขภาพ การผลิต การศึกษา การเงิน และองค์กร Starsurge นำเสนอโซลูชัน IoT ระบบการจัดการเครือข่าย การพัฒนาซอฟต์แวร์ที่กำหนดเอง การสนับสนุนหลายภาษา และการจัดส่งทั่วโลก แนวทางลูกค้าเป็นศูนย์กลางของเราทำให้มั่นใจได้ถึงคุณภาพที่เชื่อถือได้ บริการที่ตอบสนอง และโซลูชันที่ปรับแต่งได้ซึ่งช่วยให้ลูกค้าสร้างโครงสร้างพื้นฐานเครือข่ายที่มีประสิทธิภาพและปรับขนาดได้
ร่วมเป็นพันธมิตรกับ Starsurge – เรามอบราคาที่แข่งขันได้ การจัดส่งที่รวดเร็ว และการสนับสนุนด้านวิศวกรรมเฉพาะสำหรับ NVIDIA, Mellanox และแบรนด์เครือข่ายชั้นนำอื่นๆ
ข้อเท็จจริงสำคัญ
| พอร์ต | 64 x 400Gb/s (OSFP 32 พอร์ต) |
| ปริมาณงาน | 51.2 Tb/s |
| อัตราแพ็กเก็ต | >66.5 BPPS |
| การจัดการ | ตัวจัดการซับเน็ตบนบอร์ด (2,000 โหนด) |
| การไหลเวียนอากาศ | C2P (connector-to-power) |
| การรับประกัน | 1 ปี |
เมทริกซ์ความเข้ากันได้
| หมวดหมู่ | ผลิตภัณฑ์ / มาตรฐานที่เข้ากันได้ |
|---|---|
| เซิร์ฟเวอร์ GPU | NVIDIA DGX-2, DGX A100, เซิร์ฟเวอร์ที่ใช้ HGX, โหนด GPU ของบุคคลที่สาม |
| การจัดเก็บข้อมูล | NVMe over InfiniBand, Lustre, WekaIO, IBM Spectrum Scale |
| การจัดการ | ตัวจัดการซับเน็ตบนบอร์ด, MLNX-OS, OpenSM, SNMP |
| ประเภทสายเคเบิล | OSFP ถึง OSFP, OSFP ถึง QSFP (พร้อมอะแดปเตอร์), ออปติคัลแอคทีฟ, DAC |
รายการตรวจสอบผู้ซื้อ
- ยืนยันทิศทางการไหลเวียนอากาศ (C2P) ตรงกับเลย์เอาต์ hot-aisle/cold-aisle ของศูนย์ข้อมูลของคุณ – นี่คือโมเดลการไหลเวียนอากาศย้อนกลับ
- ตัวจัดการซับเน็ตบนบอร์ดรองรับโหนดสูงสุด 2,000 โหนด – ตรวจสอบว่าขนาดคลัสเตอร์อยู่ในขอบเขตนี้หรือไม่
- ตรวจสอบข้อกำหนดอินพุตพลังงาน (200-240Vac) และความซ้ำซ้อน
- ตรวจสอบความยาวและประเภทของสายเคเบิล OSFP (ทองแดง/ไฟเบอร์) สำหรับระยะทางแร็คของคุณ
- ขอการรับประกันเพิ่มเติมหรือการสนับสนุน ณ สถานที่หากจำเป็นสำหรับการติดตั้งที่สำคัญยิ่งยวด
