NVIDIA Quantum-2 MQM9700-NS2F 400Gb/s InfiniBand Switch NDR 64 ท่าเรือ การบริหารการกระบะ
รายละเอียดสินค้า:
| ชื่อแบรนด์: | Mellanox |
| หมายเลขรุ่น: | MQM9700-NS2F (920-9B210-00FN-0M0) |
| เอกสาร: | MQM9700 series.pdf |
การชำระเงิน:
| จำนวนสั่งซื้อขั้นต่ำ: | 1 ชิ้น |
|---|---|
| ราคา: | Negotiate |
| รายละเอียดการบรรจุ: | กล่องด้านนอก |
| เวลาการส่งมอบ: | ขึ้นอยู่กับสินค้าคงคลัง |
| เงื่อนไขการชำระเงิน: | ที/ที |
| สามารถในการผลิต: | จัดหาโดย Project/Batch |
|
ข้อมูลรายละเอียด |
|||
| หมายเลขรุ่น: | MQM9700-NS2F (920-9B210-00FN-0M0) | ยี่ห้อ: | Mellanox |
|---|---|---|---|
| การเชื่อมต่ออัปลิงค์: | 400 Gbps | ชื่อ: | InfiniBand MQM9700-NS2F สวิตช์เครือข่าย Mellanox 1U NDR 400Gb/S สำหรับเซิร์ฟเวอร์ |
| คำสำคัญ: | สวิตช์เครือข่าย Mellanox | การกำหนดค่าพอร์ต: | 64X 400G, 32X OSFP |
| เน้น: | NVIDIA Quantum-2 InfiniBand สวิตช์ 400Gb/s,สวิตช์ NDR InfiniBand 64-port,ปรับเปลี่ยนการไหลของอากาศ P2C InfiniBand |
||
รายละเอียดสินค้า

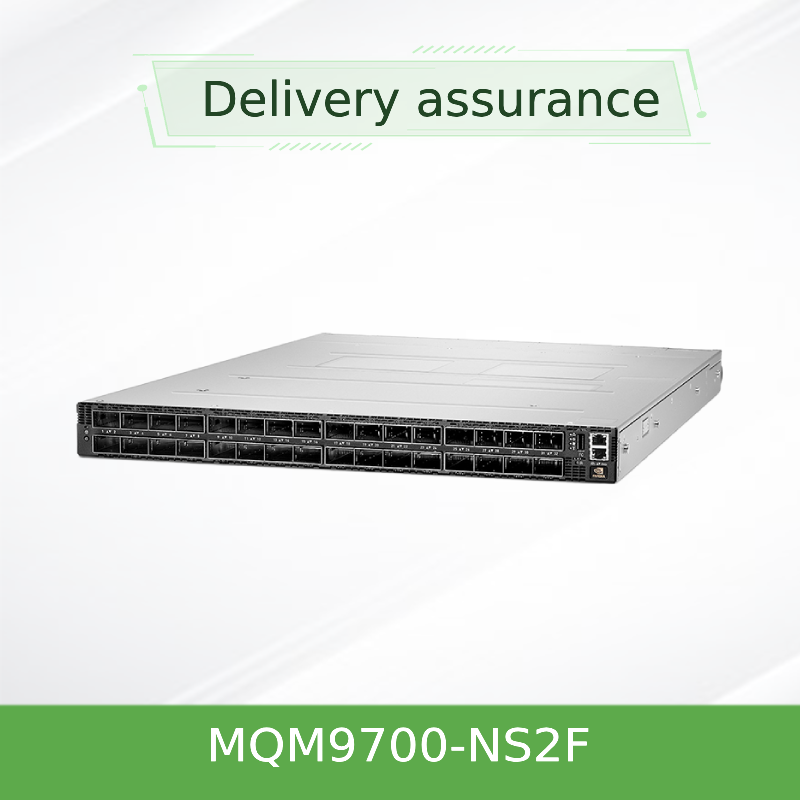

NVIDIA Quantum-2 MQM9700-NS2F สวิตช์ InfiniBand 400Gb/s
NVIDIA Quantum-2 MQM9700-NS2F ให้พอร์ต InfiniBand 400Gb/s จำนวน 64 พอร์ตในแชสซี 1U พร้อม การไหลเวียนอากาศจากหน้าไปหลัง (P2C), ทำให้สามารถสร้างคลัสเตอร์ AI และ HPC ขนาดใหญ่ในสภาพแวดล้อมศูนย์ข้อมูลมาตรฐานได้ ด้วย ตัวจัดการซับเน็ตบนบอร์ด, สวิตช์ที่จัดการเต็มรูปแบบนี้รองรับโหนดสูงสุด 2,000 โหนดทันที และรวมเอา SHARPv3, RDMA และการกำหนดเส้นทางแบบปรับได้เพื่อประสิทธิภาพที่ไม่มีการประนีประนอม
ภาพรวมผลิตภัณฑ์
MQM9700-NS2F เป็นสวิตช์ InfiniBand แบบกำหนดค่าคงที่ 400Gb/s ที่จัดการเต็มรูปแบบจากซีรีส์ NVIDIA Quantum-2 พร้อม การไหลเวียนอากาศจากหน้าไปหลัง (P2C) และ ตัวจัดการซับเน็ตบนบอร์ด เพื่อการติดตั้งที่ง่ายขึ้น ให้พอร์ต OSFP 32 พอร์ต แต่ละพอร์ตมีความเร็ว 400Gb/s (หรือ 128 พอร์ตที่ 200Gb/s ด้วยเทคโนโลยีการแยกพอร์ต) และให้ปริมาณงานรวมแบบสองทิศทาง 51.2 Tb/s
คุณสมบัติหลัก
- พอร์ต 400Gb/s แบบไม่ปิดกั้น 64 พอร์ต (ขั้วต่อ OSFP 32 พอร์ต)
- ปริมาณงานรวมแบบสองทิศทาง 51.2 Tb/s
- เทคโนโลยีการแยกพอร์ต: สูงสุด 128 พอร์ต @ 200Gb/s
- การประมวลผลในเครือข่าย SHARPv3 – เร่งความเร็ว AI ได้ 32 เท่า
- ความหน่วงต่ำกว่าไมโครวินาทีพร้อมการกำหนดเส้นทางแบบปรับได้
- เครือข่ายที่ซ่อมแซมตัวเองได้, QoS และการควบคุมความแออัด
- ตัวจัดการซับเน็ตบนบอร์ด – จัดการโหนดได้สูงสุด 2,000 โหนด
- แหล่งจ่ายไฟสำรองแบบสลับได้ขณะทำงาน 1+1 (200-240Vac)
- การไหลเวียนอากาศ P2C (หน้าไปหลัง), พัดลมที่สลับได้ขณะทำงาน
- MLNX-OS พร้อมอินเทอร์เฟซ CLI, WebUI, SNMP และ JSON
- เข้ากันได้แบบย้อนหลังกับ HDR, EDR และ FDR
เทคโนโลยี: สถาปัตยกรรม NVIDIA Quantum-2

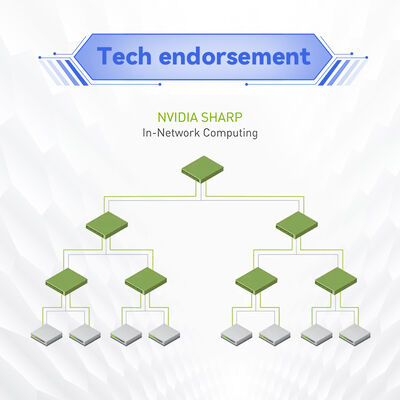

แพลตฟอร์ม Quantum-2 รวมเอาเทคโนโลยี SHARP รุ่นที่สาม (SHARPv3) ซึ่งช่วยให้สามารถรวมข้อมูลในเครือข่ายได้ ช่วยลดการเคลื่อนย้ายข้อมูลและเร่งการฝึกอบรม AI และการจำลอง HPC เมื่อรวมกับ Remote Direct Memory Access (RDMA) และ NVIDIA's Scalable Hierarchical Aggregation and Reduction Protocol, MQM9700-NS2F จะช่วยปรับปรุงประสิทธิภาพของแอปพลิเคชันได้อย่างมากในขณะที่ข้อมูลเดินทางผ่านเครือข่าย
การใช้งานทั่วไป
- คลัสเตอร์ AI และ Machine Learning – การฝึกอบรมขนาดใหญ่ที่เร่งด้วย GPU ด้วย SHARPv3
- การประมวลผลประสิทธิภาพสูง (HPC) – การจำลองการวิจัย, การสร้างแบบจำลองสภาพอากาศ และจีโนมิกส์
- ศูนย์ข้อมูลแบบ Spine-Leaf – เครือข่าย InfiniBand 400G สำหรับการจัดเก็บข้อมูลและคอมพิวเตอร์ที่มีความหน่วงต่ำ
- องค์กรและคลาวด์ – เครือข่ายที่ปรับขนาดได้หลายผู้เช่าพร้อมการจัดการซับเน็ตบนบอร์ด
- ภาครัฐและการศึกษา – ห้องปฏิบัติการวิจัยและศูนย์ซูเปอร์คอมพิวเตอร์
ข้อมูลจำเพาะ
| พารามิเตอร์ | MQM9700-NS2F |
|---|---|
| พอร์ต / ความเร็ว | พอร์ต 400Gb/s 64 พอร์ต (ขั้วต่อ OSFP 32 พอร์ต); สูงสุด 128 พอร์ต @ 200Gb/s พร้อมการแยก |
| ปริมาณงานรวม | 51.2 Tb/s แบบสองทิศทาง |
| การส่งต่อแพ็กเก็ต | >66.5 พันล้านแพ็กเก็ตต่อวินาที (BPPS) |
| ฟอร์มแฟกเตอร์ | แร็คเมาท์ 1U, 43.6 x 438 x 660.4 มม. |
| น้ำหนัก | 14.5 กก. |
| แหล่งจ่ายไฟ | สำรอง 1+1, สลับได้ขณะทำงาน, 200-240Vac, 80+ Gold, ENERGY STAR |
| การระบายความร้อน | การไหลเวียนอากาศจากหน้าไปหลัง (P2C), พัดลมที่สลับได้ขณะทำงาน |
| การจัดการ | ตัวจัดการซับเน็ตบนบอร์ด (สูงสุด 2,000 โหนด) |
| อุณหภูมิการทำงาน | 0°C ถึง 40°C |
| การรับประกัน | 1 ปี (มีตัวเลือกขยาย) |
คู่มือการเลือก
| หมายเลขชิ้นส่วนที่สั่งซื้อได้ | คำอธิบาย | การไหลเวียนอากาศ | การจัดการ |
|---|---|---|---|
| MQM9700-NS2F | 64 พอร์ต 400Gb/s, 32 OSFP, จัดการได้, การไหลเวียนอากาศ P2C | จากหน้าไปหลัง (P2C) | ตัวจัดการซับเน็ตบนบอร์ด |
| MQM9700-NS2R | 64 พอร์ต 400Gb/s, จัดการได้, การไหลเวียนอากาศ C2P | จากขั้วต่อไปยังแหล่งจ่ายไฟ (C2P) | ตัวจัดการซับเน็ตบนบอร์ด |
| MQM9790-NS2F | 64 พอร์ต 400Gb/s, ไม่ได้จัดการ, การไหลเวียนอากาศ P2C | จากหน้าไปหลัง | ภายนอก (UFM) |
| MQM9790-NS2R | 64 พอร์ต 400Gb/s, ไม่ได้จัดการ, การไหลเวียนอากาศ C2P | จากขั้วต่อไปยังแหล่งจ่ายไฟ | ภายนอก (UFM) |
ข้อดี
- ความหนาแน่นที่ไม่มีใครเทียบได้: 64 พอร์ต 400G ใน 1U – ลดพื้นที่แร็คและพลังงานต่อพอร์ต
- การเร่งความเร็วในเครือข่าย: SHARPv3 ลดการเคลื่อนย้ายข้อมูลและเร่งปริมาณงาน AI/ML ได้สูงสุด 32 เท่า
- โทโพโลยีที่ยืดหยุ่น: รองรับ Fat Tree, DragonFly+, Torus และอื่นๆ สำหรับการออกแบบคลัสเตอร์ใดๆ
- การจัดการที่ง่ายขึ้น: ตัวจัดการซับเน็ตบนบอร์ดช่วยให้ทำงานได้ทันทีสำหรับโหนดสูงสุด 2,000 โหนด
- การไหลเวียนอากาศ P2C มาตรฐาน: เข้ากันได้กับการออกแบบการระบายความร้อนส่วนใหญ่ของศูนย์ข้อมูลด้วยการไหลเวียนอากาศจากหน้าไปหลัง
- การปกป้องการลงทุน: เข้ากันได้แบบย้อนหลังกับ HDR/EDR และพร้อมสำหรับอนาคตด้วย NDR200/400
คำถามที่พบบ่อย
ความแตกต่างระหว่าง MQM9700 และ MQM9790 คืออะไร?
MQM9700 มีตัวจัดการซับเน็ตบนบอร์ดและได้รับการจัดการอย่างเต็มที่ทันทีสำหรับโหนดสูงสุด 2,000 โหนด MQM9790 จัดการจากภายนอกและใช้ NVIDIA UFM สำหรับการจัดการเครือข่ายขั้นสูง
การไหลเวียนอากาศ P2C หมายถึงอะไร?
การไหลเวียนอากาศ P2C (จากแหล่งจ่ายไฟไปยังขั้วต่อ, หรือที่เรียกกันทั่วไปว่าจากหน้าไปหลัง) หมายถึงอากาศเข้าจากด้านแหล่งจ่ายไฟและออกทางด้านขั้วต่อ นี่คือทิศทางการไหลเวียนอากาศมาตรฐานที่ใช้ในการออกแบบการระบายความร้อนส่วนใหญ่ของศูนย์ข้อมูล
ฉันสามารถใช้ MQM9700-NS2F กับโครงสร้างพื้นฐาน InfiniBand HDR ที่มีอยู่ได้หรือไม่?
ได้ สวิตช์นี้เข้ากันได้แบบย้อนหลังกับความเร็ว HDR, EDR และ FDR ทำให้สามารถอัปเกรดได้อย่างต่อเนื่อง
ข้อควรระวัง
- ตรวจสอบให้แน่ใจว่าอุณหภูมิแวดล้อมในการทำงานอยู่ในช่วง 0°C ถึง 40°C
- ใช้เฉพาะโมดูลออปติคัลและสายเคเบิลที่ได้รับการรับรองจาก NVIDIA เพื่อประสิทธิภาพสูงสุด
- ทิศทางการไหลเวียนอากาศที่ถูกต้อง (P2C) ต้องตรงกับสภาพแวดล้อมการติดตั้ง
- อย่าปิดกั้นช่องระบายอากาศของพัดลม; เว้นระยะห่างอย่างน้อย 5 ซม. ทั้งสองด้าน
- แหล่งจ่ายไฟต้องเป็นไปตามข้อกำหนด 200-240Vac; การต่อสายดินเป็นสิ่งจำเป็น
รายการตรวจสอบผู้ซื้อ
- ยืนยันทิศทางการไหลเวียนอากาศ (P2C) ให้ตรงกับเลย์เอาต์แถวร้อน/แถวเย็นของศูนย์ข้อมูลของคุณ
- ตรวจสอบว่าขนาดคลัสเตอร์เหมาะสมกับขีดจำกัด 2,000 โหนดของตัวจัดการซับเน็ตบนบอร์ดหรือไม่
- ตรวจสอบอินพุตพลังงาน (200-240Vac) และข้อกำหนดด้านความซ้ำซ้อน
- ตรวจสอบความยาวและประเภทของสายเคเบิล OSFP (ทองแดง/ใยแก้วนำแสง) สำหรับระยะห่างในแร็คของคุณ
- ขอการรับประกันเพิ่มเติมหรือการสนับสนุน ณ สถานที่ หากจำเป็นสำหรับการใช้งานที่สำคัญ
