NVIDIA Mellanox MFP7E20-N010 200G QSFP56 SR4 เครื่องรับเสียงทางออนไลน์ MPO-12 APC 50m OM4

รายละเอียดสินค้า:

ชื่อแบรนด์: Mellanox
หมายเลขรุ่น: MFP7E20-N010
เอกสาร: MFP7E20-Nxxx.pdf

การชำระเงิน:

จำนวนสั่งซื้อขั้นต่ำ: 1 ชิ้น
ราคา: Negotiate
รายละเอียดการบรรจุ: กล่องด้านนอก
เวลาการส่งมอบ: ขึ้นอยู่กับสินค้าคงคลัง
เงื่อนไขการชำระเงิน: ที/ที
สามารถในการผลิต: จัดหาโดย Project/Batch
ราคาถูกที่สุด ติดต่อ

ข้อมูลรายละเอียด
หมายเลขรุ่น: MFP7E20-N010 รูปร่างวัสดุ: ลวดกลม
อนุญาตให้แรงดึงแรงดึง: 1,000n <10,00000n ได้รับการรับรอง: RoHS, CE, ISO9001, VDE, CCC
วัสดุเปลือก: พีวีซี ความยาว: 10ม
อัตราข้อมูล: 400GB/s ต้นทาง: อินเดีย / อิสราเอล / จีน
เน้น:

NVIDIA Mellanox 200G QSFP56 เครื่องรับสัญญาณ

,

โมดูลออปติก Mellanox MFP7E20-N010 SR4

,

เครื่องรับสัญญาณ QSFP56 SR4 MPO-12 APC

รายละเอียดสินค้า

ภาพรวมสินค้า

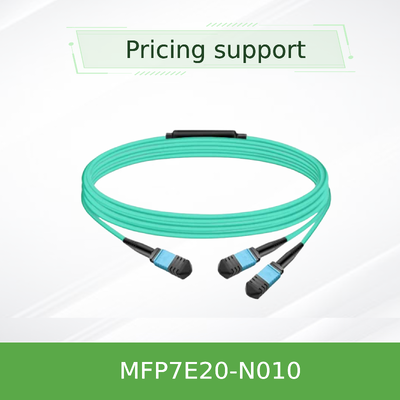

รายการMellanox MFP7E20-N010เป็นสายสายไฟฟ้าที่แยกสายไฟฟ้าด้วยสายไฟฟ้าออปติก ที่แปลงอินเตอร์เฟซ OSFP 800G ที่มีสองท่าทางเข้าเป็น 2 สายเชื่อม 200G/400G ที่เป็นอิสระการใช้เส้นใยมูลติโมดที่ทํางาน 8 เส้น (50/125μm) ใน MPO-12/APC เป็น MPO-12/APC แบบหลุดสองแบบ, มันให้บริการที่ประหยัด, การสูญเสียต่ํา การแก้ไขสําหรับการเชื่อมต่อสวิทช์ด้านบนของรากกับ ConnectX-7 อัดปรับและ BlueField-3 DPUsรับประกันการทํางานที่มั่นคงในเชื่อมต่อ PAM4 ความเร็วสูง.
ลักษณะสําคัญ
  • ความสามารถในการหลบหนี:1× MPO-12/APC ถึง 2× MPO-12/APC สําหรับการออกแบบสองแบบ 200G/400G
  • สายใยมูลติโมด:50/125μm OM3 (≤30m) / OM4 (≤50m) พร้อมเสื้อ Aqua LSZH
  • ประเภท B:คู่ตรง TX กับ RX สําหรับการจับคู่ตัวรับสัญญาณตรง
  • การสูญเสียการใส่ที่ต่ํา:≤ 0.35 dB + 0.0004 × L (dB) ต่อหน้าปลายของเครื่องเชื่อม
  • การเคลือบ APC (8°):ลดการสะท้อนแสงกลับสู่ความสูญเสียการกลับ ≥35 dB
  • การล็อคแบบดัน-ดึงปล่อยเร็ว ติดตั้งง่ายในท่าเรือที่หนาแน่น
  • การปฏิบัติตาม:Telcordia GR-1435, IEC 61754-7, RoHS ความปลอดภัยเลเซอร์ชั้น 1
  • การสนับสนุนโปรโตคอล:InfiniBand HDR, 200G/400G Ethernet, NVLink
เทคโนโลยีและการออกแบบ
MFP7E20-N010 ใช้วิศวกรรมแสงแม่นยําของ NVIDIA. เครื่องเชื่อม MPO-12/APC มีรูการจัดสรรที่จับคู่กับปินนําตัวรับสัญญาณ, รับประกันการจัดสรรไฟเบอร์อย่างแม่นยํา.การเคลือบมุม 8 องศากําจัดการสะท้อนของเฟรนเนลที่อาจทําให้สัญญาณบิดเบือนในการปรับปรุง PAM4. ทุกสายไฟถูกทดสอบในโรงงานสําหรับการสูญเสียการใส่, การสูญเสียการกลับ, และขั้วขั้ว. เสื้อ LSZH (ควันต่ําศูนย์ halogen) ลดการปล่อยสารพิษในกรณีเกิดไฟทําให้มันเหมาะสมกับสภาพแวดล้อมศูนย์ข้อมูล.
การใช้งานทั่วไป
  • เปลี่ยนเป็นเซอร์เวอร์:เชื่อมต่อสวิตช์ NVIDIA Spectrum-4 หรือ Quantum-2 กับ ConnectX-7 NICs และ BlueField-3 DPUs ในเรคคอมพิวเตอร์/สตอเรจ
  • 400G ถึง 2×200G การหลุด:ใช้กับเครื่องรับสัญญาณ OSFP DR8 สองท่า เพื่อแยกเป็นสองสาย 200G สําหรับเซอร์เวอร์คู่
  • คอมพิวเตอร์ประสิทธิภาพสูง (HPC)การเชื่อมต่อระหว่างระบบความช้าต่ําสําหรับกลุ่มการฝึกอบรม AI และการเก็บข้อมูลกระจาย
  • ระหว่างร็อคกลางข้อมูล:การเชื่อมต่อระยะสั้น (สูงสุด 50 เมตร) ด้วยการบูรณาการแพทช์พานิล
ความเหมาะสม
เครื่องรับสัญญาณ:NVIDIA MMA4Z00-NS ( OSFP แฝด), MMA4Z00-NS400 (OSFP), MMA1Z00-NS400 (QSFP112) - ทั้งหมดมีอินเตอร์เฟซ MPO-12/APC
สวิตช์ / แอดป์เตอร์:NVIDIA Spectrum-4, Quantum-2, ConnectX-7, BlueField-3 และพอร์ต 400G/200G ใดๆ ที่ยอมรับ OSFP/QSFP112 กับ MPO-12/APC
ประเภทเส้นใย:มัลติโมด OM3 (≤30m) หรือ OM4 (≤50m) เสื้อ Aqua
หมายเหตุ:ไม่สามารถผสมผสานกับเครื่องเชื่อม UPC (สีฟ้า) - APC เท่านั้น
รายละเอียดเทคนิค
ปริมาตร มูลค่า
ประเภทสินค้า สายแบ่งไฟฟ้าออปติก passive MPO-12/APC ถึง 2×MPO-12/APC
จํานวนเส้นใย 8 สมาชิกกําลังที่ทํางาน (4 TX + 4 RX) + 4 สมาชิกกําลังที่ไม่ทํางาน
ประเภทเส้นใย 50/125μm มัลติโมด OM3 (≤30m) / OM4 (≤50m)
สายพานิช มุมสัมผัสทางร่างกาย (APC) 8°
การสูญเสียการใส่ (ต่อปลาย) ≤ 0.35 dB + 0.0004 × L (L ในเมตร)
ผลกําไรเสีย ≥ 35 dB
อุณหภูมิการทํางาน 0 °C ถึง 70 °C
อุณหภูมิในการเก็บ -40 °C ถึง 85 °C
ความชื้น (ไม่หมัก) 10% - 85% RH
วัสดุของเสื้อ LSZH (Low Smoke Zero Halogen), Aqua, OFNR สารสกัดจากน้ํามัน
วงจรโค้งขั้นต่ํา 30 มิลลิเมตร (ทุกที่บนเคเบิล)
กว้างของเคเบิล 3.0 ± 0.2 มิลลิเมตร
โตปอลิเจียการเชื่อมต่อสายไฟ ประเภท B (crossover)
กฎหมาย สายเคียงไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟ
ความยาว (N010) 10 เมตร (ความยาวตามต้องการ)
คู่มือการเลือก
เลขของชิ้นสั่งซื้อ คําอธิบาย ความยาว
MFP7E20-N003 MMF, MPO-12 APC เป็น 2×MPO-12 APC 3 เมตร
MFP7E20-N005 MMF, MPO-12 APC เป็น 2×MPO-12 APC 5 เมตร
MFP7E20-N007 MMF, MPO-12 APC เป็น 2×MPO-12 APC 7 เมตร
MFP7E20-N010 MMF, MPO-12 APC เป็น 2×MPO-12 APC 10 เมตร
MFP7E20-N015 MMF, MPO-12 APC เป็น 2×MPO-12 APC 15 เมตร
MFP7E20-N020 MMF, MPO-12 APC เป็น 2×MPO-12 APC 20 เมตร
MFP7E20-N030 MMF, MPO-12 APC เป็น 2×MPO-12 APC 30 เมตร
MFP7E20-N050 MMF, MPO-12 APC เป็น 2×MPO-12 APC 50 เมตร
สําหรับความยาวที่ไม่ได้แสดงไว้ กรุณาติดต่อทีมงานขายของเรา สําหรับตัวเลือกที่กําหนดเอง
ข้อดีสําคัญ
  • ประหยัดพื้นที่:การออกแบบ Breakout ช่วยลดการใช้ Port ในสวิตช์ความหนาแน่นสูง
  • ความสมบูรณ์แบบของสัญญาณการเคลือบ APC และการจัดสรร ferrule ความแม่นยํา อัตราความผิดพลาดบิตต่ํากว่าใน PAM4
  • แข็งแรงและน่าเชื่อถือ:การทดสอบในโรงงานสําหรับ IL / RL, วงจรความร้อน, และความแข็งแรงในการดึง
  • สังเกตสิ่งแวดล้อมเสื้อ LSZH ตอบสนองกับมาตรฐานความปลอดภัยไฟและสิ่งแวดล้อมที่เข้มงวด
  • พร้อมในอนาคต:รองรับ 200G ต่อเลน สามารถปรับขนาดได้ถึง 800G ด้วย OSFP สองท่า
แมทริกซ์ความเข้ากันได้
ประเภทเครื่องรับสัญญาณ การตั้งค่าท่าเรือ อัตราข้อมูล
NVIDIA MMA4Z00-NS (OSFP) โทรศัพท์มือสอง 2×MPO-12 APC 800G (2×400G)
NVIDIA MMA4Z00-NS400 (OSFP) สายพานเดียว MPO-12 APC 400G
NVIDIA MMA1Z00-NS400 (QSFP112) สายพานเดียว MPO-12 APC 400G
OSFP/QSFP112 ของผู้บริหารฝ่ายที่ 3 อินเตอร์เฟซ MPO-12 APC 200G/400G (ตรวจสอบ IL)
ความ จริง สําคัญ
เลขส่วน:MFP7E20-N010
ประเภทเครื่องเชื่อม:MPO-12/APC (หญิง)
อัตราการหลุดออก:1 → 2 (สอง 200G / 400G)
ความกว้างสูงสุด:50 m (OM4), 30 m (OM3)
ไฟเบอร์เนอร์:50/125μm มัลติโมด
โปรต็อกอล:อีเทอร์เน็ต, InfiniBand, NVLink
รายการตรวจสอบผู้ซื้อ
  • ยืนยันว่าพอร์ตตัวรับของท่านคือ MPO-12/APC (ไม่ใช่ UPC)
  • ตรวจสอบความยาวสายไฟที่ต้องการ (N010 = 10m)
  • ให้แน่ใจว่าโรงงานไฟเบอร์ของคุณเป็น OM3 หรือ OM4 มัลติโมด
  • ตรวจสอบว่าสวิทช์ / แอดป์เตอร์ของคุณสนับสนุนประเภท B polarity
  • ตรวจสอบงบประมาณการสูญเสียการใส่ของลิงค์ของคุณ (รวมถึงแผ่นแก้ไข)
คํา ถาม ที่ ถาม บ่อย
คําถาม: ความแตกต่างระหว่าง MFP7E20-N010 และสาย MPO-12 ที่เป็นมาตรฐานคืออะไร?
A: มันเป็นสายแบ่ง 1 ถึง 2 แบบมีชนิด B crossover, โดยเฉพาะเจาะจงออกแบบเพื่อแบ่งตัวรับ OSFP 800G ที่มีสองท่าเข้าเป็นสองสาย 200G / 400G. สาย MPO มาตรฐานมักตรงไปตรงมา
ถาม: ผมใช้สายนี้กับเครื่องรับสัญญาณ 100G หรือ 40G ได้มั้ย?
ตอบ: ไม่, มันถูกปรับปรุงให้กับการส่งสัญญาณ 200G/400G PAM4. มันอาจไม่ตอบสนองความต้องการการสูญเสียการใส่สําหรับออตติก NRZ ที่เก่าแก่
คําถาม: ระยะทางสูงสุดที่สามารถใช้ได้คืออะไร?
ตอบ: 50 เมตรเหนือเส้นใย OM4 (มีสองจุดเชื่อมต่อแผ่นพัทช์) สําหรับ OM3 ขอบเขต 30 เมตร
คําถาม: สายเชื่อมต่อกับ QSFP-DD หรือ SFP-DD?
ตอบ: มันมีอินเตอร์เฟซกับเครื่องรับสัญญาณ MPO-12/APC; QSFP-DD และ SFP-DD โดยปกติใช้เครื่องเชื่อมที่แตกต่างกัน (เช่น MPO-16 หรือ LC) กรุณาตรวจสอบชนิดของเครื่องรับสัญญาณของคุณ
ข้อควรระวังในการใช้
  • เก็บหมวกฝุ่นบนเครื่องเชื่อมจนถึงเวลาการติดตั้งเพื่อป้องกันการปนเปื้อน
  • เสมอทําความสะอาดทั้งสายไฟฟ้า ferrule และช่องรับ transceiver ด้วยเครื่องทําความสะอาดทางออนไลน์ที่ได้รับการอนุมัติ ก่อนการจับคู่
  • อย่าบิดสายไฟแน่นกว่ารัศมีขั้นต่ํา 30 mm
  • หลีกเลี่ยงการเผชิญหน้ากับของเหลวหรือสารละลาย; เสื้อ LSZH ไม่ทนต่อสารเคมีทุกสาร
  • ปฏิบัติตามมาตรฐานการป้องกัน ESD ในระหว่างการจัดการ (แม้ว่าสายไฟจะเป็น passive แต่มันจะเชื่อมต่อกับ ESD-sensitive transceivers)
บริการและการสนับสนุน
ในฐานะที่เป็นพันธมิตรที่ได้รับอนุญาตของ NVIDIA Mellanox กลุ่มฮ่องกง Starsurge ให้บริการ:
  • การให้คําปรึกษาด้านเทคนิคก่อนการขาย สําหรับสถาปัตยกรรมการใช้งาน
  • การขนส่งทั่วโลกด้วยการติดตามและการสนับสนุนการใช้ภาษี
  • การรับประกันแบบมาตรฐาน 1 ปี ต่ออาการบกพร่องทางการผลิต
  • แฟร์มแวร์ / คําแนะนําความเหมาะสมสําหรับ NVIDIA Spectrum และ Quantum
  • การสนับสนุนหลายภาษา (ภาษาอังกฤษ, ภาษาแมนดาริน, ภาษาคานโตเนส) ผ่านอีเมลหรือโทรศัพท์
