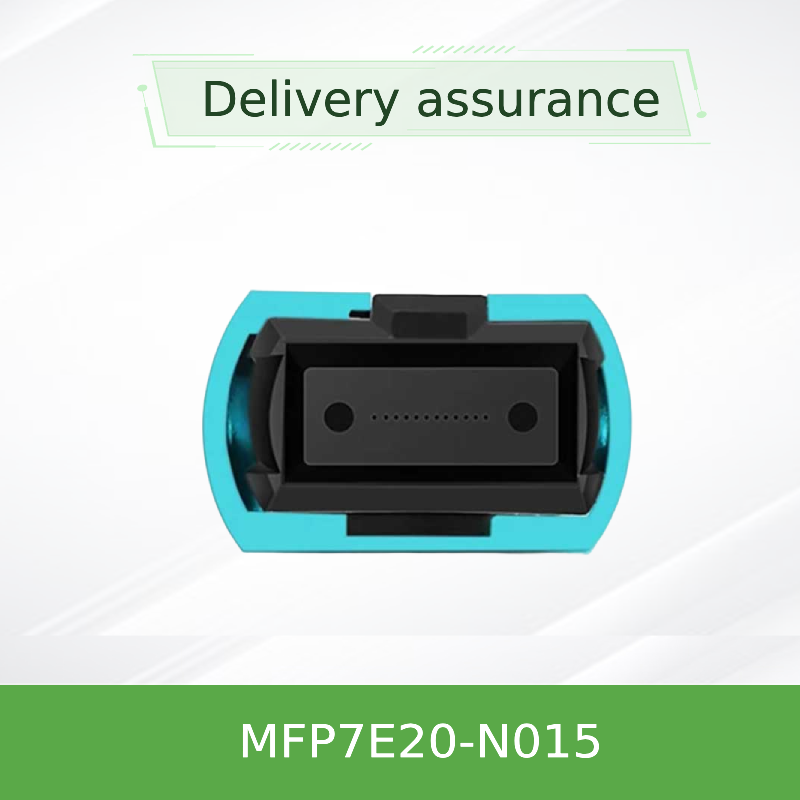

NVIDIA MFP7E20-N015 1:2 สปลิเตอร์เคเบิล 800G ถึง 2x400G MPO-12/APC OM4, 15m

Mellanox MFP7E20-N015 เป็นสายเคเบิลแบบแยกออปติคัลแบบพาสซีฟที่แปลงอินเทอร์เฟซทรานซีฟเวอร์ OSFP 800G แบบพอร์ตคู่เป็นลิงก์ 200G/400G อิสระสองลิงก์ การใช้ใยแก้วนำแสงมัลติโหมดแบบแอคทีฟ 8 เส้น (50/125µm) ในการกำหนดค่า MPO-12/APC ไปยัง MPO-12/APC แบบแยกคู่ ให้โซลูชันที่คุ้มค่าและมีการสูญเสียต่ำสำหรับการเชื่อมต่อสวิตช์ top-of-rack กับอะแดปเตอร์ ConnectX-7 และ BlueField-3 DPU การขัดเงาแบบสัมผัสทางกายภาพแบบมุม (APC) ช่วยลดการสะท้อนกลับ ทำให้มั่นใจได้ถึงการทำงานที่เสถียรในลิงก์ PAM4 ความเร็วสูง

• ความสามารถในการแยก: 1× MPO-12/APC ไปยัง 2× MPO-12/APC สำหรับเอาต์พุต 200G/400G สองช่อง
• ใยแก้วนำแสงมัลติโหมด: 50/125µm OM3 (≤30m) / OM4 (≤50m) พร้อมปลอกหุ้ม Aqua LSZH
• การเดินสายแบบไขว้ Type-B: จับคู่ TX กับ RX โดยตรงสำหรับการจับคู่ทรานซีฟเวอร์แบบตรง
• การสูญเสียการแทรกต่ำ: ≤0.35 dB + 0.0004×L (dB) ต่อหน้าสัมผัสขั้วต่อ
• การขัดเงา APC (8°): ลดการสะท้อนกลับของแสงด้านหลังให้มีการสูญเสียผลตอบแทน ≥35 dB
• การล็อคแบบกด-ดึง: ปลดเร็ว ติดตั้งง่ายในพอร์ตที่หนาแน่น
• การปฏิบัติตามข้อกำหนด: Telcordia GR-1435, IEC 61754-7, RoHS, ความปลอดภัยเลเซอร์ Class 1
• การรองรับโปรโตคอล: InfiniBand HDR, 200G/400G Ethernet, NVLink

MFP7E20-N015 ใช้ประโยชน์จากวิศวกรรมออปติคัลความแม่นยำของ NVIDIA ขั้วต่อ MPO-12/APC มีรูนำที่จับคู่กับหมุดนำของทรานซีฟเวอร์ ทำให้มั่นใจได้ถึงการจัดแนวใยแก้วนำแสงที่แม่นยำ การขัดเงาแบบมุม 8 องศาช่วยขจัด Fresnel reflection ที่อาจทำให้สัญญาณผิดเพี้ยนในการมอดูเลต PAM4 สายเคเบิลแต่ละเส้นได้รับการทดสอบจากโรงงานสำหรับการสูญเสียการแทรก การสูญเสียผลตอบแทน และขั้ว ปลอกหุ้ม LSZH (low smoke zero halogen) ช่วยลดการปล่อยสารพิษในสถานการณ์ไฟไหม้ ทำให้เหมาะสำหรับสภาพแวดล้อมศูนย์ข้อมูล

• สวิตช์ต่อเซิร์ฟเวอร์: เชื่อมต่อสวิตช์ NVIDIA Spectrum-4 หรือ Quantum-2 กับ NIC ConnectX-7 และ BlueField-3 DPU ในชั้นวางคอมพิวต์/สตอเรจ
• การแยก 400G เป็น 2×200G: ใช้กับทรานซีฟเวอร์ OSFP DR8 แบบพอร์ตคู่เพื่อแยกเป็นลิงก์ 200G สองลิงก์สำหรับเซิร์ฟเวอร์คู่
• การประมวลผลประสิทธิภาพสูง (HPC): การเชื่อมต่อที่มีความหน่วงต่ำสำหรับคลัสเตอร์การฝึก AI และสตอเรจแบบกระจาย
• ระหว่างชั้นวางศูนย์ข้อมูล: ลิงก์ระยะสั้น (สูงสุด 50 เมตร) พร้อมการรวมแผงแพตช์

ทรานซีฟเวอร์: NVIDIA MMA4Z00-NS (OSFP คู่), MMA4Z00-NS400 (OSFP), MMA1Z00-NS400 (QSFP112) - ทั้งหมดมีอินเทอร์เฟซ MPO-12/APC

สวิตช์ / อะแดปเตอร์: NVIDIA Spectrum-4, Quantum-2, ConnectX-7, BlueField-3 และพอร์ต 400G/200G ใดๆ ที่รองรับ OSFP/QSFP112 พร้อม MPO-12/APC

ประเภทใยแก้วนำแสง: มัลติโหมด OM3 (≤30m) หรือ OM4 (≤50m) ปลอกหุ้มสีฟ้าไม่สามารถใช้ร่วมกับขั้วต่อ UPC (สีน้ำเงิน) ได้ - ใช้ APC เท่านั้น

สำหรับความยาวที่ไม่ได้ระบุ โปรดติดต่อทีมขายของเราสำหรับตัวเลือกที่กำหนดเอง

• ยืนยันว่าพอร์ตทรานซีฟเวอร์ของคุณเป็น MPO-12/APC (ไม่ใช่ UPC)
• ตรวจสอบความยาวสายเคเบิลที่ต้องการ (N015 = 15 ม.)
• ตรวจสอบให้แน่ใจว่าโครงสร้างใยแก้วนำแสงของคุณเป็นมัลติโหมด OM3 หรือ OM4
• ตรวจสอบว่าสวิตช์/อะแดปเตอร์ของคุณรองรับขั้ว Type-B
• ตรวจสอบงบประมาณการสูญเสียการแทรกของลิงก์ของคุณ (รวมถึงแผงแพตช์)

• ปิดฝาครอบกันฝุ่นที่ขั้วต่อจนถึงช่วงเวลาติดตั้งเพื่อป้องกันการปนเปื้อน
• ทำความสะอาดทั้งปลอกสายเคเบิลและช่องเสียบทรานซีฟเวอร์ด้วยน้ำยาทำความสะอาดออปติคัลที่ได้รับการรับรองก่อนการจับคู่เสมอ
• อย่าโค้งงอสายเคเบิลให้แคบกว่ารัศมีขั้นต่ำ 30 มม.
• หลีกเลี่ยงการสัมผัสกับของเหลวหรือตัวทำละลาย; ปลอกหุ้ม LSZH ไม่ทนทานต่อสารเคมีทุกชนิด
• สังเกตข้อควรระวัง ESD มาตรฐานระหว่างการจัดการ (แม้ว่าสายเคเบิลจะเป็นแบบพาสซีฟ แต่ก็เชื่อมต่อกับทรานซีฟเวอร์ที่ไวต่อ ESD)
