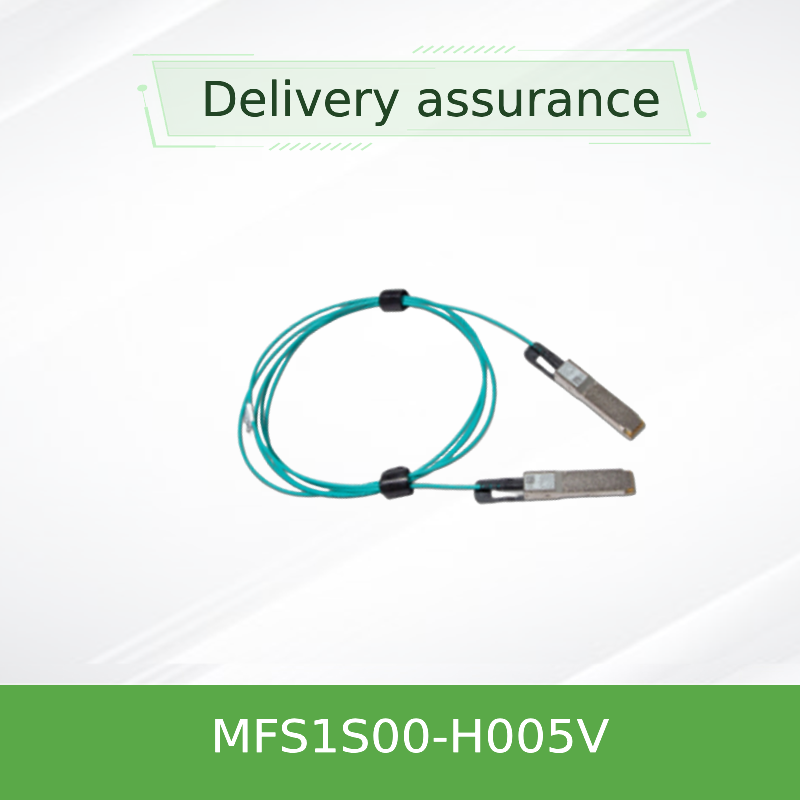

NVIDIA MFS1S00-H005V 200G QSFP56 MMF AOC 200Gb/s InfiniBand HDR & Ethernet
รายละเอียดสินค้า:
| ชื่อแบรนด์: | Mellanox |
| หมายเลขรุ่น: | MFS1S00-H005V |
| เอกสาร: | MFS1S00-HxxxV 200Gbs-QSFP56...ns.pdf |
การชำระเงิน:
| จำนวนสั่งซื้อขั้นต่ำ: | 1 ชิ้น |
|---|---|
| ราคา: | Negotiate |
| รายละเอียดการบรรจุ: | กล่องด้านนอก |
| เวลาการส่งมอบ: | ขึ้นอยู่กับสินค้าคงคลัง |
| เงื่อนไขการชำระเงิน: | ที/ที |
| สามารถในการผลิต: | จัดหาโดย Project/Batch |
|
ข้อมูลรายละเอียด |
|||
| ความพร้อมใช้งาน: | คลังสินค้า | การรับประกัน: | 1 ปี |
|---|---|---|---|
| เงื่อนไข: | ใหม่และเป็นต้นฉบับ | เทคโนโลยี: | Infiniband |
| พิมพ์: | สายเคเบิล Mellanox AOC | ความยาวสายเคเบิล: | 5 เมตร |
| แบบอย่าง: | MFS1S00-H005V | ชื่อ: | สายเคเบิล Mellanox AOC MFS1S00-H005V สายเคเบิลออปติคัลที่ใช้งานสูงถึง 200Gb/s IB HDR QSFP56 5 ม. |
| คำสำคัญ: | สายเคเบิล Mellanox AOC | ||
| เน้น: | สายเคเบิล AOC MMF QSFP56 ของ NVIDIA,สายเคเบิล InfiniBand HDR 200Gb/s,สายเคเบิลออปติคัล QSFP56 Ethernet |
||
รายละเอียดสินค้า
NVIDIA MFS1S00-H005V 200G QSFP56 MMF AOC
สายไฟฟ้าออปติกอลอคติฟายมูลติโมดที่ใช้ VCSEL สําหรับ InfiniBand HDR และ 200GbE ความยาว 5m
ภาพรวมสินค้า
NVIDIA MFS1S00-H005V เป็นสายไฟฟ้าออนไลน์ออนไลน์ (AOC) ที่ทํางานได้สูง 200Gb/s QSFP56 ที่ถูกออกแบบมาเพื่อเชื่อมต่อในระยะสั้นในศูนย์ข้อมูลลักษณะการเลือกเวลาใหม่ต่อเส้นทาง, และให้ความเชื่อมโยงที่น่าเชื่อถือและประหยัดพลังงานสําหรับระบบ InfiniBand HDR และ 200 Gigabit Ethernet
ลักษณะสําคัญ
- อัตราการส่งข้อมูล: สูงสุด 200Gb/s (4×50Gb/s PAM4)
- การสนับสนุนโปรโตคอล: InfiniBand HDR, 200GbE
- ระยะทาง: สายไฟเบอร์มัลติโมดสูงถึง 100 เมตร
- พลังงานต่ํา: 5.0W แบบต่อปลาย (พร้อมการเรทมิ่ง)
- ปรับปรุงการใช้งาน
- การจัดการ: SFF-8636 อินเตอร์เฟซ I2C กับ DDM
- สามารถเขียนโปรแกรมได้: Rx อัมพลิทูด์ออกเสียงและการกดความสําคัญก่อน
- ความสอดคล้อง: RoHS ความปลอดภัยเลเซอร์ชั้น 1
เทคโนโลยีและการออกแบบ
MFS1S00-H005V ใช้เทคโนโลยี VCSEL (Vertical Cavity Surface-Emitting Laser) ที่ความยาวคลื่น 850nm พร้อมกับไฟเบอร์มัลติโมดความเร็วสูงแต่ละเลนมีการกําหนดเวลาใหม่ที่อิสระสําหรับเส้นทางส่งและรับคาเบลรวมการติดตามการวินิจฉัยดิจิตอล (DDM) สําหรับการติดตามในเวลาจริงของพลังงานออปติก, อุณหภูมิ, โลเตจ, และกระแสปัดแย้ง
การใช้งานทั่วไป
- ผ้า InfiniBand HDR: เชื่อมต่อสวิตช์กับเซอร์เวอร์และการเก็บข้อมูลในคลัสเตอร์ HPC
- การรวม 200GbE: เชื่อมต่อสวิทช์ SN3700 และ SN4600 ในสถาปัตยกรรมด้านบนของราคหรือใบกระดูกสันหลัง
- การเชื่อมต่อระหว่างศูนย์ข้อมูล: การเชื่อมต่อระยะสั้น (สูงสุด 100 เมตร) ระหว่างเรคหรือภายในแถว
- คลัสเตอร์การฝึกอบรม AI/ML: ความช้าต่ํา, ความเชื่อมต่อความกว้างแบนด์วิทสูงสําหรับระบบที่ใช้ GPU
ความเหมาะสม
สวิตช์: NVIDIA Spectrum SN3700, ซีรีส์ SN4600 และสวิตช์อื่นๆ ที่มี QSFP56 รองรับ 200G InfiniBand หรือ Ethernet
แอดป์เตอร์ / DPUs: ConnectX-6, ConnectX-7, BlueField-2/3 พร้อมพอร์ต QSFP56
โปรโตคอล: InfiniBand HDR (100G/200G) และ 200GbE (IEEE 802.3bs)
ความเหมาะสมขึ้นอยู่กับระบบ; ดูรายงานคุณสมบัติสินค้าระดับระบบสําหรับการตั้งค่าที่ผ่านการรับรอง
รายละเอียด
| ปริมาตร | มูลค่า |
|---|---|
| ประเภทสินค้า | สายไฟฟ้าออทติกแอคทีฟ (AOC) QSFP56 |
| อัตราข้อมูล | 200Gb/s (4×50Gb/s PAM4) |
| ประเภทเส้นใย | มัลติโมด (MMF) |
| ความยาวคลื่น | 850nm VCSEL |
| ระยะทาง (OM3/OM4) | สูงสุด 100 เมตร |
| โลเตชั่นไฟฟ้า | 3.3V (3.135V) 3.465V |
| การระบายพลังงาน (ต่อปลาย, พร้อมการรีไทม์) | 5.0W แบบปกติ |
| อุณหภูมิห้องทํางาน | 0 °C ถึง 70 °C |
| อุณหภูมิในการเก็บ | -40 °C ถึง 85 °C |
| ความชื้นสัมพัทธ์ (การทํางาน) | 5% 85% |
| ประเภทเครื่องเชื่อม | QSFP56 (สอดคล้องกับ SFF-8665) |
| อินเตอร์เฟซการจัดการ | I2C (SFF-8636) |
| การวินิจฉัยดิจิตอล (DDM) | Tx/Rx พลังงาน อุณหภูมิ ความตึงเครียด กระแสความคืบหน้า |
| กฎหมาย | CB, cTUVus, CE, FCC ประเภท A, ICES, RCM, VCCI, เลเซอร์ประเภท 1 |
| ความยาว (H005V) | 5 เมตร |
คู่มือการเลือก
| เลขของชิ้นสั่งซื้อ | คําอธิบาย | ความยาว |
|---|---|---|
| MFS1S00-H003V | 200G QSFP56 AOC, IB HDR / 200GbE | 3 เมตร |
| MFS1S00-H005V | 200G QSFP56 AOC, IB HDR / 200GbE | 5 เมตร |
| MFS1S00-H010V | 200G QSFP56 AOC, IB HDR / 200GbE | 10 เมตร |
| MFS1S00-H015V | 200G QSFP56 AOC, IB HDR / 200GbE | 15 เมตร |
| MFS1S00-H020V | 200G QSFP56 AOC, IB HDR / 200GbE | 20 เมตร |
| MFS1S00-H030V | 200G QSFP56 AOC, IB HDR / 200GbE | 30 เมตร |
| MFS1S00-H050V | 200G QSFP56 AOC, IB HDR / 200GbE | 50 เมตร |
| MFS1S00-H100V | 200G QSFP56 AOC, IB HDR / 200GbE | 100 เมตร |
สําหรับความยาวอื่น ๆ หรือตัวเลือกตามสั่ง โปรดติดต่อทีมงานขายของเรา
ข้อดี
- ระยะทางที่ขยายออกไป: ยาวกว่า DAC ทองแดงแบบปาสิฟมากถึง 100 เมตร
- การใช้พลังงานที่ต่ํา: 5.0W ต่อปลายลดงบประมาณพลังงานศูนย์ข้อมูลโดยรวม
- การเลือกอัตราที่ยืดหยุ่น: รองรับทั้ง NRZ (EDR) และ PAM4 (HDR) โหมดผ่านการเลือกอัตรา
- ความสมบูรณ์แบบของสัญญาณที่แข็งแกร่ง: การปรับปรุงความสมบูรณ์แบบและการกําหนดเวลาใหม่ที่สามารถวางโปรแกรมได้ รับประกันผลงานของลิงค์ที่น่าเชื่อถือได้
- การใช้งานง่าย: ปัจจัยรูปร่าง QSFP56 ที่ติดต่อได้ร้อน
คํา ถาม ที่ ถาม บ่อย
Q: ความแตกต่างระหว่าง AOC และ DAC คืออะไร?
A: AOC (Active Optical Cable) ใช้ไฟเบอร์ออฟติกที่มีตัวรับและส่งที่บูรณาการ เพื่อให้มีความกว้าง (สูงถึง 100m) กว่า DAC ทองแดงแบบปาสิฟ (มัก ≤ 5m)ขณะที่ให้น้ําหนักต่ําและความคุ้มกัน EMI ดีกว่า.
ถาม: ผมใช้เคเบิลนี้กับสวิทช์ 100G หรือ 40G ได้มั้ย?
ตอบ: ใช่, มันสามารถทํางานในโหมด NRZ (25.78125 Gb / s) สําหรับการใช้งาน 100G หรือ 40G, แต่มันถูกปรับปรุงให้กับ 200G PAM4.
ถาม: แพร่รัศมีโค้งของสายนี้คืออะไร?
A: ระยะโค้งขั้นต่ํา 30 มม.
ถาม: สายเชื่อมไฟร้อนได้มั้ย?
ตอบ: ครับ มันสามารถติดต่อได้อย่างเต็มที่และรองรับการใส่ / ถอนโดยตรงโดยไม่ต้องปิดระบบเจ้าภาพ
ข้อควรระวังในการใช้
- เก็บหมวกป้องกันฝุ่นบนเครื่องเชื่อมจนถึงการติดตั้งเพื่อป้องกันการปนเปื้อน
- ใช้เครื่องทําความสะอาดสายประสานแสงที่ได้รับการอนุมัติ ก่อนการจับคู่ เพื่อให้การสูญเสียการใส่น้อย
- หลีกเลี่ยงการบิดเคเบิลที่แน่นกว่ารัศมีบิดขั้นต่ํา 30 มม.
- สังเกตมาตรการป้องกัน ESD มาตรฐานระหว่างการติดตั้งและการจัดการ
- อย่าดึงต่อ; ใช้แท็บดึงหรือล็อคสําหรับการใส่ / ถอน
