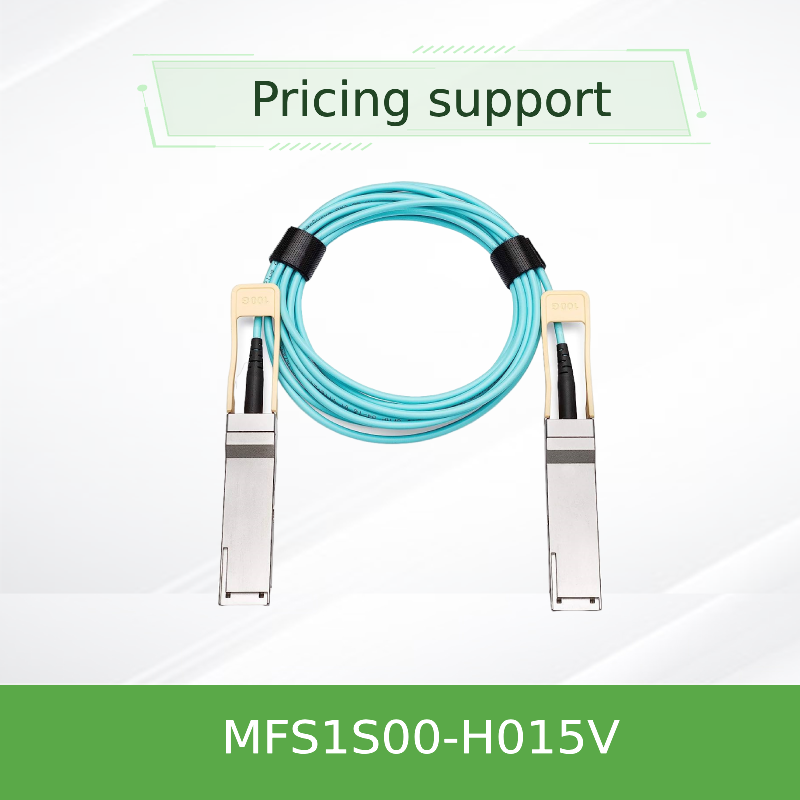

สายเคเบิลออปติคัลแบบแอคทีฟ 200G QSFP56 สำหรับสวิตช์ NVIDIA SN3700/SN4600 MFS1S00-H015V
รายละเอียดสินค้า:
| ชื่อแบรนด์: | Mellanox |
| หมายเลขรุ่น: | MFS1S00-H015V |
| เอกสาร: | MFS1S00-HxxxV 200Gbs-QSFP56...ns.pdf |
การชำระเงิน:
| จำนวนสั่งซื้อขั้นต่ำ: | 1 ชิ้น |
|---|---|
| ราคา: | Negotiate |
| รายละเอียดการบรรจุ: | กล่องด้านนอก |
| เวลาการส่งมอบ: | ขึ้นอยู่กับสินค้าคงคลัง |
| เงื่อนไขการชำระเงิน: | ที/ที |
| สามารถในการผลิต: | จัดหาโดย Project/Batch |
|
ข้อมูลรายละเอียด |
|||
| ความพร้อมใช้งาน: | คลังสินค้า | การรับประกัน: | 1 ปี |
|---|---|---|---|
| เงื่อนไข: | ใหม่และเป็นต้นฉบับ | เทคโนโลยี: | Infiniband |
| พิมพ์: | สายเคเบิล Mellanox AOC | ความยาวสายเคเบิล: | 15 เมตร |
| แบบอย่าง: | MFS1S00-H015V | ||
| เน้น: | สายเคเบิลออปติคัล 200G QSFP56 สำหรับสวิตช์ NVIDIA,สายเคเบิลออปติคัลแบบแอคทีฟ QSFP56 พร้อมการรับประกัน,สายเคเบิลออปติคัลที่เข้ากันได้กับ NVIDIA SN3700 SN4600 |
||
รายละเอียดสินค้า
สายไฟฟ้าออปติกที่ใช้งาน 200G QSFP56 สําหรับสวิตช์ NVIDIA SN3700/SN4600
รายการNVIDIA MFS1S00-H015Vเป็นสายไฟฟ้าออนไลน์อัตราการทํางาน 200Gb/s QSFP56 ที่มีประสิทธิภาพสูง (AOC) ที่ถูกออกแบบมาเพื่อเชื่อมต่อระหว่างสายไฟฟ้าในระยะสั้นในศูนย์ข้อมูลสายไฟเบอร์ AOC มัลติโมดที่ใช้ VCSEL นี้รองรับการปรับปรุง PAM4 4 × 50Gb / s และให้ความน่าเชื่อถือ, การเชื่อมต่อที่ประหยัดพลังงานสําหรับระบบ InfiniBand HDR และ 200 Gigabit Ethernet
ภาพรวมสินค้า
NVIDIA MFS1S00-H015V เป็นสายไฟฟ้าออทติกที่ใช้ระบบ QSFP56 VCSEL ที่ให้ความกว้างความถี่รวม 200Gb/s ผ่านไฟเบอร์มัลติโมดแต่ละตัวทํางานที่สูงสุด 50Gb/s ด้วยการปรับปรุง PAM4. สอดคล้องอย่างเต็มที่กับมาตรฐาน SFF-8665 และ SFF-8636 สายเคเบิลนี้รองรับการติดตั้งที่ติดต่อได้ร้อนและการจัดการ I2C โดยใช้พลังงานเฉพาะเฉพาะ 5.0W ต่อปลายที่มีการเปิดการใช้เวลาใหม่
ลักษณะสําคัญ
- อัตราข้อมูล:ถึง 200Gb/s (4× 50Gb/s PAM4)
- การสนับสนุนโปรโตคอล:InfiniBand HDR, 200GbE
- ระยะทาง:สายใยมัลติโมดสูงถึง 100 เมตร
- พลังงานต่ํา:5.0W แบบต่อปลาย (พร้อมการรีไทม์)
- สามารถติดไฟร้อนได้:ปัจจัยรูปแบบ QSFP56 สอดคล้องกับ SFF-8665
- การบริหาร:SFF-8636 อินเตอร์เฟซ I2C กับ DDM
- โปรแกรมได้:Rx อัมพลิทูด์การออกเสียงและการเน้นก่อน
- การปฏิบัติตาม:RoHS ความปลอดภัยเลเซอร์ชั้น 1
เทคโนโลยีและการออกแบบ
MFS1S00-H015V ใช้เทคโนโลยี VCSEL (Vertical Cavity Surface-Emitting Laser) ที่ความยาวคลื่น 850nm รวมกับไฟเบอร์มัลติโมดความเร็วสูงแต่ละเลนมีการกําหนดเวลาใหม่ที่อิสระสําหรับเส้นทางส่งและรับคาเบลรวมการติดตามการวินิจฉัยดิจิตอล (DDM) สําหรับการติดตามในเวลาจริงของพลังงานออปติก, อุณหภูมิ, โวลเตจ, และกระแสปรับปรุงพร้อมโปรแกรม Tx equalizer และ Rx output amplitude/pre-emphasis สําหรับการปรับความละเอียด.
การใช้งานทั่วไป
- เนื้อผ้า InfiniBand HDR:เชื่อมต่อสวิตช์กับเซอร์เวอร์และการเก็บข้อมูลในคลาสเตอร์ HPC
- การรวม 200GbE:สลับ SN3700 และ SN4600 ในสถาปัตยกรรมด้านบนของราคหรือใบกระดูกสันหลัง
- การเชื่อมต่อระหว่างศูนย์ข้อมูล:การเชื่อมต่อระยะสั้น (สูงสุด 100 เมตร) ระหว่างราฟหรือภายในแถว
- กลุ่มฝึกอบรม AI/ML:การเชื่อมต่อความช้าต่ําและความกว้างของแบนด์วิดสูงสําหรับระบบที่ใช้ GPU
ความเหมาะสม
สวิตช์:NVIDIA Spectrum SN3700, SN4600 ซีรีส์ และสวิตช์อื่นๆ ที่มี QSFP56 รองรับ 200G InfiniBand หรือ Ethernet
อัดแปลง / DPUs:ConnectX-6, ConnectX-7, BlueField-2/3 พร้อมพอร์ต QSFP56
โปรต็อกอล:InfiniBand HDR (100G/200G) และ 200GbE (IEEE 802.3bs)
อัดแปลง / DPUs:ConnectX-6, ConnectX-7, BlueField-2/3 พร้อมพอร์ต QSFP56
โปรต็อกอล:InfiniBand HDR (100G/200G) และ 200GbE (IEEE 802.3bs)
ความเหมาะสมขึ้นอยู่กับระบบ; ดูรายงานคุณสมบัติสินค้าระดับระบบสําหรับการตั้งค่าที่ผ่านการรับรอง
รายละเอียด
| ปริมาตร | มูลค่า |
|---|---|
| ประเภทสินค้า | สายไฟฟ้าออทติกแอคทีฟ (AOC) QSFP56 |
| อัตราข้อมูล | 200Gb/s (4× 50Gb/s PAM4) |
| ประเภทเส้นใย | มัลติโมด (MMF) |
| ความยาวคลื่น | 850nm VCSEL |
| ระยะทาง (OM3/OM4) | สูงสุด 100 เมตร |
| โลเตชั่นไฟฟ้า | 3.3V (3.135V - 3.465V) |
| การระบายพลังงาน (ต่อปลาย, พร้อมการรีไทม์) | 5.0W แบบปกติ |
| อุณหภูมิห้องทํางาน | 0 °C ถึง 70 °C |
| อุณหภูมิในการเก็บ | -40 °C ถึง 85 °C |
| ความชื้นสัมพัทธ์ (การทํางาน) | 5% - 85% |
| ประเภทเครื่องเชื่อม | QSFP56 (สอดคล้องกับ SFF-8665) |
| อินเตอร์เฟซการจัดการ | I2C (SFF-8636) |
| การวินิจฉัยดิจิตอล (DDM) | Tx/Rx พลังงาน อุณหภูมิ ความตึงเครียด กระแสความคืบหน้า |
| กฎหมาย | CB, cTUVus, CE, FCC ประเภท A, ICES, RCM, VCCI, เลเซอร์ประเภท 1 |
| ความยาว (H015V) | 15 เมตร |
คู่มือการเลือก
| เลขของชิ้นสั่งซื้อ | คําอธิบาย | ความยาว |
|---|---|---|
| MFS1S00-H003V | 200G QSFP56 AOC, IB HDR / 200GbE | 3 เมตร |
| MFS1S00-H005V | 200G QSFP56 AOC, IB HDR / 200GbE | 5 เมตร |
| MFS1S00-H010V | 200G QSFP56 AOC, IB HDR / 200GbE | 10 เมตร |
| MFS1S00-H015V | 200G QSFP56 AOC, IB HDR / 200GbE | 15 เมตร |
| MFS1S00-H020V | 200G QSFP56 AOC, IB HDR / 200GbE | 20 เมตร |
| MFS1S00-H030V | 200G QSFP56 AOC, IB HDR / 200GbE | 30 เมตร |
| MFS1S00-H050V | 200G QSFP56 AOC, IB HDR / 200GbE | 50 เมตร |
| MFS1S00-H100V | 200G QSFP56 AOC, IB HDR / 200GbE | 100 เมตร |
สําหรับความยาวอื่น ๆ หรือตัวเลือกตามสั่ง โปรดติดต่อทีมงานขายของเรา
ข้อดี
- ขยายความกว้างยาวกว่า DAC ทองแดงที่ไม่ใช้งานได้มากถึง 100m
- การบริโภคพลังงานต่ํา:50.0W ต่อปลายลดงบประมาณพลังงานศูนย์ข้อมูลโดยรวม
- การเลือกอัตราอัตราที่ยืดหยุ่นรองรับทั้ง NRZ (EDR) และ PAM4 (HDR) โหมดผ่านการเลือกอัตรา
- ความสมบูรณ์แบบของสัญญาณที่แข็งแรงการกําหนดเวลาและการกําหนดเวลาใหม่ที่สามารถวางโปรแกรมได้ ให้การทํางานของลิงค์ที่น่าเชื่อถือได้
- ใช้ง่าย:ปัจจัยรูปแบบ QSFP56 ที่ติดต่อได้ร้อนด้วยล็อคดันดึง
บริการและการสนับสนุน
ในฐานะที่เป็นพันธมิตรที่ได้รับอนุญาตของ NVIDIA Mellanox กลุ่มฮ่องกง Starsurge Group ให้บริการ:
- การให้คําปรึกษาด้านเทคนิคก่อนการขาย สําหรับการออกแบบผ้า InfiniBand และ Ethernet
- โลจิสติกส์ทั่วโลกที่มีการติดตามและสนับสนุนการชําระสินค้า
- การรับประกันแบบมาตรฐาน 1 ปี ต่ออาการบกพร่องทางการผลิต
- คําแนะนําความเหมาะสมของฟอร์มแวร์สําหรับ NVIDIA switch และ adapter platforms
- การสนับสนุนหลายภาษา (ภาษาอังกฤษ, ภาษาแมนดาริน, ภาษาคานโตเนส) ผ่านอีเมลหรือโทรศัพท์
คํา ถาม ที่ ถาม บ่อย
Q: ความแตกต่างระหว่าง AOC และ DAC คืออะไร?
A: AOC (Active Optical Cable) ใช้ไฟเบอร์ออฟติกที่มีตัวรับและส่งที่บูรณาการ เพื่อให้มีความกว้าง (สูงถึง 100m) กว่า DAC ทองแดงแบบปาสิฟ (มัก ≤ 5m)ขณะที่ให้น้ําหนักต่ําและความคุ้มกัน EMI ดีกว่า.
ถาม: ผมใช้เคเบิลนี้กับสวิทช์ 100G หรือ 40G ได้มั้ย?
ตอบ: ใช่, มันสามารถทํางานในโหมด NRZ (25.78125 Gb / s) สําหรับการใช้งาน 100G หรือ 40G, แต่มันถูกปรับปรุงให้กับ 200G PAM4.
ถาม: แพร่รัศมีโค้งของสายนี้คืออะไร?
A: ระยะโค้งขั้นต่ํา 30 มม.
ถาม: สายเชื่อมไฟร้อนได้มั้ย?
ตอบ: ครับ มันสามารถติดต่อได้อย่างเต็มที่และรองรับการใส่ / ถอนโดยตรงโดยไม่ต้องปิดระบบเจ้าภาพ
ข้อควรระวังในการใช้
- เก็บหมวกป้องกันฝุ่นบนเครื่องเชื่อมจนถึงการติดตั้งเพื่อป้องกันการปนเปื้อน
- ใช้เครื่องทําความสะอาดสายประสานแสงที่ได้รับการอนุมัติ ก่อนการจับคู่ เพื่อให้การสูญเสียการใส่น้อย
- หลีกเลี่ยงการบิดเคเบิลที่แน่นกว่ารัศมีบิดขั้นต่ํา 30 มม.
- สังเกตมาตรการป้องกัน ESD มาตรฐานระหว่างการติดตั้งและการจัดการ
- อย่าดึงต่อ; ใช้แท็บดึงหรือล็อคสําหรับการใส่ / ถอน
เกี่ยวกับฮ่องกง สตาร์สอร์จ กรุ๊ป
บริษัท ฮ่องกง สตาร์สอร์จ กรุ๊ป จํากัดเป็นผู้ให้บริการที่ขับเคลื่อนด้วยเทคโนโลยีของเครือข่ายฮาร์ดแวร์, บริการไอที, และระบบการบูรณาการแก้ไข. ตั้งแต่ปี 2008 เราได้รับบริการลูกค้าทั่วโลกกับอุปกรณ์เครือข่ายรวมถึงสวิทช์, NICs,จุดการเข้าถึงแบบไร้สาย, เครื่องควบคุม, สายเคเบิล, และโมดูลออปติก ทีมงานขายและเทคนิคที่ประสบการณ์ของเราสนับสนุนอุตสาหกรรมที่หลากหลาย เช่นรัฐบาล, การดูแลสุขภาพ, การผลิต, การศึกษา, การเงิน, และธุรกิจเรานําเสนอคําตอบตามความต้องการ, โลจิสติกส์ทั่วโลก และการสนับสนุนหลายภาษา - ทั้งหมดนี้ถูกสร้างขึ้นบนความมุ่งมั่นของลูกค้าในด้านความน่าเชื่อถือ, ผลงานและความสามารถในการปรับขนาด
ความ จริง สําคัญ
- เลขส่วน:MFS1S00-H015V
- สารประกอบรูป:ขนาดความหนา
- อัตราข้อมูล:200Gb/s (4×50G PAM4)
- ระยะทาง:สูงสุด 100 เมตร (OM4)
- โปรต็อกอล:InfiniBand HDR, 200GbE
- พลังงาน5.0W แบบต่อปลาย
แมทริกซ์ความเข้ากันได้
| ประเภทอุปกรณ์ | แพลตฟอร์มที่รองรับ |
|---|---|
| สวิตช์ InfiniBand | NVIDIA Quantum-2, SB7800, SB7900 ซีรีส์ |
| สวิตช์อีเทอร์เน็ต | NVIDIA Spectrum SN3700, SN4600, SN4700 |
| อัดแปลง / DPUs | ConnectX-6, ConnectX-7, บลูฟิลด์-2/3 |
| ฝ่ายที่สาม | เครื่องสวิทช์ที่มี QSFP56 รองรับ 200G (ตรวจสอบความเป็นมา) |
รายการตรวจสอบผู้ซื้อ
- ยืนยันว่าสวิทช์ / อัดแปลงพอร์ตของคุณสนับสนุน QSFP56 และ 200G PAM4 หรือ NRZ
- ตรวจสอบความยาวสายไฟที่ต้องการ (H015V = 15m)
- ให้แน่ใจว่าระบบของคุณรองรับโปรโตคอลที่ต้องการ (InfiniBand HDR หรือ 200GbE)
- ตรวจสอบงบประมาณพลังงานและการเย็นของโมดูล QSFP56
- ตรวจสอบรายงานคุณสมบัติระดับระบบสําหรับการตั้งค่าที่ผ่านการรับรอง
ต้องการทราบรายละเอียดเพิ่มเติมเกี่ยวกับผลิตภัณฑ์นี้
