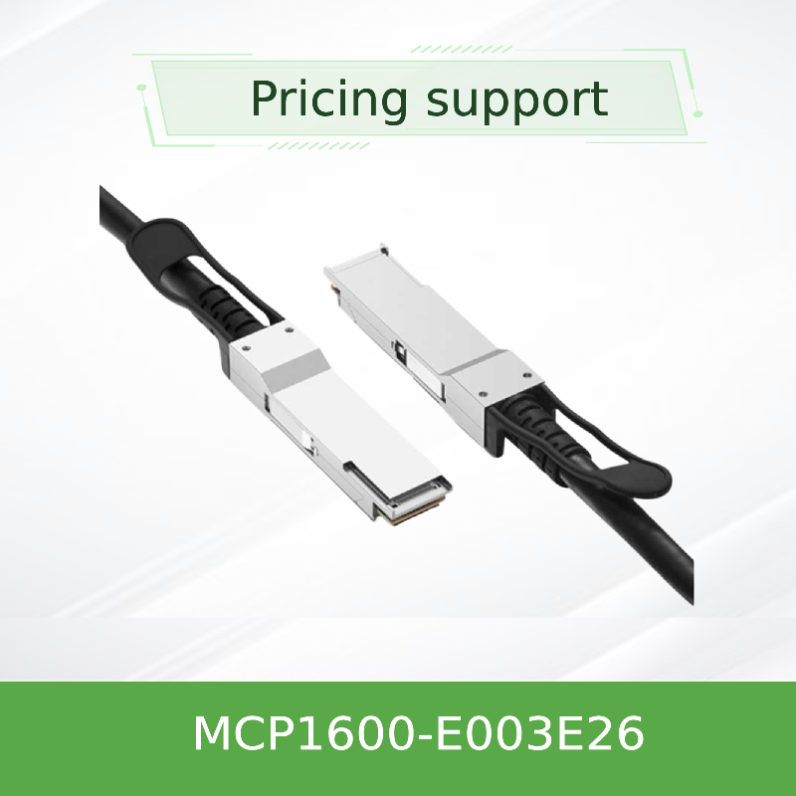

สายเคเบิลทองแดงแบบพาสซีฟ NVIDIA Mellanox MCP1600-E003E26 100G QSFP28 DAC InfiniBand EDR
รายละเอียดสินค้า:
| ชื่อแบรนด์: | Mellanox |
| หมายเลขรุ่น: | MCP1600-E003E26 |
| เอกสาร: | PB_MCP1600-E0xxEyy_100Gbps_...AC.pdf |
การชำระเงิน:
| จำนวนสั่งซื้อขั้นต่ำ: | 1 ชิ้น |
|---|---|
| ราคา: | Negotiate |
| รายละเอียดการบรรจุ: | กล่องด้านนอก |
| เวลาการส่งมอบ: | ขึ้นอยู่กับสินค้าคงคลัง |
| เงื่อนไขการชำระเงิน: | ที/ที |
| สามารถในการผลิต: | จัดหาโดย Project/Batch |
|
ข้อมูลรายละเอียด |
|||
| การรับประกัน: | 1 ปี | ชื่อ: | สายเคเบิล Mellanox DAC MCP1600-E003E26 IB EDR 100Gb/s 4x 25G-NRZ QSFP28 LSZH 3 ม. 26AWG สายเคเบิลเคร |
|---|---|---|---|
| ความยาวสายเคเบิล: | 3 เมตร | คำสำคัญ: | สายเคเบิล Mellanox DAC |
| เงื่อนไข: | ใหม่และเป็นต้นฉบับ | พิมพ์: | สายเคเบิล Mellanox AOC |
| ความพร้อมใช้งาน: | คลังสินค้า | เทคโนโลยี: | Infiniband |
| เน้น: | สายเคเบิลทองแดงแบบพาสซีฟ NVIDIA Mellanox 100G QSFP28 DAC,สายเคเบิลทองแดงแบบพาสซีฟ InfiniBand EDR,สายเคเบิล Mellanox MCP1600-E003E26 100G |
||
รายละเอียดสินค้า
NVIDIA Mellanox MCP1600-E003E26 100G QSFP28 DAC InfiniBand EDR สายทองแดงปาน
NVIDIA Mellanox QSFP28 DAC 100Gb/s Passive DAC สําหรับ InfiniBand EDR และ 100GbE - 3m, 26AWG, LSZH
ภาพรวมสินค้า
รายการNVIDIA Mellanox MCP1600‐E003E26เป็นสายทองแดงแบบ QSFP28 ที่มีความกว้างความถี่รวม 100Gb/s ผ่านสี่คู่ทองแดงความเร็วสูง ซึ่งแต่ละคู่ทํางานที่ความเร็ว 25Gb/s ซึ่งตรงกับมาตรฐาน SFF‐8665 และ SFF‐8636 อย่างเต็มที่การสนับสนุนการติดตั้งแบบติดต่อร้อนและการจัดการ I2C ด้วย EEPROM ที่บูรณาการสําหรับการระบุสินค้าด้วยการบริโภคพลังงานเฉพาะเฉพาะของเพียง 0.1W, มันให้บริการอย่างมากพลังงานประหยัด, การแก้ไขที่ประหยัดสําหรับการเชื่อมต่อระยะสั้น (ถึง 5m) ใน InfiniBand EDR และ 100GbE สภาพแวดล้อม
ลักษณะสําคัญ
- อัตราข้อมูล:ถึง 100Gb/s (4× 25Gb/s NRZ)
- การสนับสนุนโปรโตคอล:InfiniBand EDR, 100GbE
- พลังงานต่ําสุด:0.1W การบริโภคทั่วไป
- เครื่องติดต่อร้อน:ปัจจัยรูปแบบ QSFP28 สอดคล้องกับ SFF‐8665
- การบริหาร:อินเตอร์เฟซ SFF‐8636 I2C กับ EEPROM
- อัตราความผิดพลาดของบิต:ดีกว่า 1E-15 กับระบบ Mellanox
- ชุด:LSZH (Low Smoke Zero Halogen) สีดํา
- การปฏิบัติตาม:RoHS, LF/HF PCB
เทคโนโลยีและการออกแบบ
MCP1600‐E003E26 ใช้คู่ทองแดงสองแกนที่ป้องกันสี่คู่ แต่ละคู่ออกแบบเพื่อรองรับสัญญาณ NRZ 25Gb / s ด้วยความสมบูรณ์แบบสัญญาณที่ดีเยี่ยมสายเคเบิลมีกว้าง 26AWG สําหรับความสมดุลที่ดีที่สุดระหว่างความกว้างและความยืดหยุ่นผ้าคลุม LSZH รับประกันควันต่ําและการปล่อยฮาโลเจนศูนย์ในกรณีเกิดไฟ ทําให้มันเหมาะสมสําหรับสภาพแวดล้อมศูนย์ข้อมูลที่มีความต้องการความปลอดภัยที่เข้มงวดสายไฟแต่ละสายถูกทดสอบในโรงงาน เพื่อรับประกันผลงานและความทนทานที่ดีที่สุด.
การใช้งานทั่วไป
- ผ้า InfiniBand EDR:เชื่อมต่อสวิทช์กับเซอร์เวอร์และการเก็บข้อมูลใน HPC คลัสเตอร์
- การรวม 100GbE:การเชื่อมโยงระยะสั้นระหว่างสวิตช์ด้านบนของราคและเซอร์เวอร์
- การเชื่อมต่อระหว่างศูนย์ข้อมูล:การเชื่อมต่อที่มีประสิทธิภาพในราค หรือระหว่างราคที่อยู่ใกล้เคียงกัน (≤5m)
- กลุ่มฝึกอบรม AI/ML:การเชื่อมต่อความช้าต่ําและความกว้างแบนด์วิทสูงสําหรับระบบที่ใช้ GPU
ความเหมาะสม
สวิตช์:NVIDIA Mellanox Quantum, Spectrum series และสวิตช์อื่นๆ ที่มี QSFP28 ที่รองรับ 100G InfiniBand หรือ Ethernet
อัดแปลง / DPUs:ConnectX‐5, ConnectX‐6, ConnectX‐7, BlueField‐2/3 พร้อมพอร์ต QSFP28
โปรต็อกอล:InfiniBand EDR (100G) และ 100GbE (IEEE 802.3bj)
ความเหมาะสมขึ้นอยู่กับระบบ; ดูรายงานคุณสมบัติสินค้าระดับระบบสําหรับการตั้งค่าที่ผ่านการรับรอง
อัดแปลง / DPUs:ConnectX‐5, ConnectX‐6, ConnectX‐7, BlueField‐2/3 พร้อมพอร์ต QSFP28
โปรต็อกอล:InfiniBand EDR (100G) และ 100GbE (IEEE 802.3bj)
ความเหมาะสมขึ้นอยู่กับระบบ; ดูรายงานคุณสมบัติสินค้าระดับระบบสําหรับการตั้งค่าที่ผ่านการรับรอง
รายละเอียด
| ปริมาตร | มูลค่า |
|---|---|
| ประเภทสินค้า | สายทองแดง Passive Direct Attach Cable (DAC) แบบ QSFP28 |
| อัตราข้อมูล | 100Gb/s (4× 25Gb/s NRZ) |
| เครื่องวัดสาย | 26 AWG |
| กว้างของเคเบิล | 9.4 ± 0.4 มิลลิเมตร |
| วงจรโค้งขั้นต่ํา (เดี่ยว) | ขนาด 47 mm |
| ขนาดความกว้างขั้นต่ํา | 94 มม. |
| ความอดทนต่อความยาว | ± 50 มม. |
| โลเตชั่นไฟฟ้า | 3.3V (3.135V - 3.465V) |
| การบริโภคพลังงาน | 0.1W แบบ |
| อุปทานลักษณะ | 100Ω (ช่วง 90-110Ω) |
| ความช้าในการขยายตัว | 4.5 ns/m (ข้อมูล) |
| อุณหภูมิห้องทํางาน | 0 °C ถึง 70 °C |
| อุณหภูมิในการเก็บ | -40 °C ถึง 85 °C |
| ความชื้นสัมพัทธ์ (การทํางาน) | 5% - 85% |
| อัตราความผิดพลาดบิต (BER) | < 1E-15 กับระบบ Mellanox |
| วัสดุของเสื้อ | LSZH (ฮาโลเจนไม่มีควันน้อย) สีดํา |
| ประเภทเครื่องเชื่อม | QSFP28 (สอดคล้องกับ SFF‐8665) |
| อินเตอร์เฟซการจัดการ | I2C (SFF‐8636) พร้อม EEPROM |
| ความสอดคล้อง | RoHS, LF/HF PCB |
| ความยาว (E003E26) | 3 เมตร |
คู่มือการเลือก
| เลขของชิ้นสั่งซื้อ | คําอธิบาย | ความยาว | AWG |
|---|---|---|---|
| MCP1600‐E00AE30 | 100G QSFP28 DAC, IB EDR | 0.5 เมตร | 30 |
| MCP1600‐E001E30 | 100G QSFP28 DAC, IB EDR | 1.0 m | 30 |
| MCP1600‐E01AE30 | 100G QSFP28 DAC, IB EDR | 1.5 เมตร | 30 |
| MCP1600‐E002E30 | 100G QSFP28 DAC, IB EDR | 2.0 m | 30 |
| MCP1600‐E02AE26 | 100G QSFP28 DAC, IB EDR | 2.5 เมตร | 26 |
| MCP1600‐E003E26 | 100G QSFP28 DAC, IB EDR | 3.0 m | 26 |
| MCP1600‐E004E26 | 100G QSFP28 DAC, IB EDR | 4.0 m | 26 |
| MCP1600‐E005E26 | 100G QSFP28 DAC, IB EDR | 5.0 m | 26 |
หมายเหตุ: สําหรับความยาวเกิน 5m, กรุณาติดต่อทีมงานขายของเราสําหรับตัวเลือกสายไฟฟ้าออนไลน์ (AOC)
ข้อดี
- ประหยัด:ค่าใช้จ่ายต่ํากว่าเครื่องรับสัญญาณทางออนไลน์สําหรับสายเชื่อมต่อระยะสั้น
- พลังงานต่ําสุด:0การบริโภค.1W ลดงบประมาณพลังงานทั้งหมดของศูนย์ข้อมูล
- ความช้าต่ําทองแดงแบบปาสิฟ ให้ความช้าในการแพร่หลายที่น้อยที่สุด (4.5 ns/m)
- ผลงานที่น่าเชื่อถือ:BER ดีกว่า 1E-15 กับระบบ Mellanox
- ใช้ง่าย:ปัจจัยรูปแบบ QSFP28 ที่ติดต่อได้ร้อน พร้อมปุ่มล็อค
บริการและการสนับสนุน
ในฐานะที่เป็นพันธมิตรที่ได้รับอนุญาตของ NVIDIA Mellanox กลุ่มฮ่องกง Starsurge Group ให้บริการ:
- การให้คําปรึกษาด้านเทคนิคก่อนการขาย สําหรับ InfiniBand และ Ethernet fabric design
- โลจิสติกส์ทั่วโลกที่มีการติดตามในเวลาจริง และการสนับสนุนการชําระสินค้า
- การรับประกันเครื่องมือจํากัด 1 ปี ครอบคลุมการซ่อมแซมหรือเปลี่ยนชิ้นส่วน
- แฟร์มแวร์ / คําแนะนําความสอดคล้องสําหรับ NVIDIA switch และ adapter platforms
- การสนับสนุนหลายภาษา (ภาษาอังกฤษ, ภาษาแมนดาริน, ภาษาคานโตเนส) ผ่านอีเมลหรือโทรศัพท์
คํา ถาม ที่ ถาม บ่อย
ถาม: ความแตกต่างระหว่าง DAC และ AOC คืออะไร?
A: DAC (Direct Attach Copper Cable) ใช้คู่ทองแดงแบบปาสิฟสําหรับเชื่อมต่อระยะสั้น (สูงสุด 5 เมตร)ขณะที่ AOC (Active Optical Cable) ใช้ไฟเบอร์ออปติกที่มีตัวรับและส่งที่บูรณาการสําหรับระยะทางที่ไกลขึ้น (สูงสุด 100m)DACs มีประสิทธิภาพในเรื่องค่าใช้จ่ายสําหรับเส้นทางสั้น
ถาม: ผมใช้สายนี้ได้ไหม กับพอร์ต 40G หรือ 25G?
ตอบ: สายเคเบิลถูกปรับปรุงให้เหมาะสมกับการทํางาน 100G (4×25G) มันอาจไม่เข้ากันได้กับสายพอร์ต 40G หรือ 25G เท่านั้น โดยไม่มีการตั้งค่าเลนที่ถูกต้อง
ถาม: ระยะโค้งขั้นต่ําของสายไฟฟ้านี้คืออะไร?
ตอบ: แพร่รัศมีการบิดครั้งเดียวคือ 47 มม. สําหรับบิดซ้ําหรือบิดประกอบ แพร่รัศมีขั้นต่ําคือ 94 มม.
ถาม: สายไฟฟ้าสามารถติดไฟร้อนได้หรือไม่?
ตอบ: ครับ มันสามารถติดไฟร้อนได้อย่างเต็มที่ และรองรับการใส่/ถอดไฟโดยตรง โดยไม่ต้องปิดระบบเจ้าภาพ
Q: มีการรับประกันอะไรบ้าง?
A: Mellanox LinkX DAC มีการรับประกันฮาร์ดแวร์จํากัด 1 ปี ครอบคลุมการซ่อมแซมหรือเปลี่ยนชิ้นส่วน
ข้อควรระวังในการใช้
- จัดปิดฝุ่นป้องกันบนเครื่องเชื่อมจนถึงการติดตั้งเพื่อป้องกันการติดเชื้อ
- หลีกเลี่ยงการบิดสายไฟที่แน่นกว่ารัศมีบิดขั้นต่ําที่กําหนดไว้ (47 มม. ครั้งเดียว 94 มม.ซ้ํา)
- อย่าดึงเครื่องเชื่อม; ใช้ตัวกลากหรือล็อคในการใส่/ถอด
- ต้องปฏิบัติตามมาตรฐานการป้องกัน ESD ระหว่างการติดตั้งและการจัดการ
- ให้แน่ใจว่าสายไฟฟ้าไม่ได้ถูกเผชิญกับความเครียดหรือแรงบดมากเกินไป
เกี่ยวกับฮ่องกง สตาร์สอร์จ กรุ๊ป
บริษัท ฮ่องกง สตาร์สอร์จ กรุ๊ป จํากัดเป็นผู้ให้บริการที่ขับเคลื่อนด้วยเทคโนโลยีของเครื่องมือเครือข่าย, บริการไอที, และการแก้ไขการบูรณาการระบบ ตั้งแต่ปี 2008 เราได้บริการลูกค้าทั่วโลกด้วยอุปกรณ์เครือข่ายรวมถึงสวิตช์, NICs,จุดการเข้าถึงแบบไร้สาย, เครื่องควบคุม, สายเคเบิล, และโมดูลออปติก ทีมงานขายและเทคนิคที่ประสบการณ์ของเราสนับสนุนอุตสาหกรรมที่หลากหลาย เช่นรัฐบาล, การดูแลสุขภาพ, การผลิต, การศึกษา, การเงิน, และธุรกิจเรานําเสนอคําตอบตามความต้องการ, โลจิสติกส์ทั่วโลก และการสนับสนุนหลายภาษา - ทั้งหมดนี้ถูกสร้างขึ้นบนความมุ่งมั่นของลูกค้าในด้านความน่าเชื่อถือ, ผลงานและความสามารถในการปรับขนาด
ความ จริง สําคัญ
เลขส่วน:MCP1600‐E003E26
สารประกอบรูป:ขนาดความหนา
อัตราข้อมูล:100Gb/s (4×25G NRZ)
ความยาว:3.0 m
สายวัด:26 AWG
โปรต็อกอล:InfiniBand EDR, 100GbE
พลังงาน0.1W แบบ
ชุด:LSZH สีดํา
สารประกอบรูป:ขนาดความหนา
อัตราข้อมูล:100Gb/s (4×25G NRZ)
ความยาว:3.0 m
สายวัด:26 AWG
โปรต็อกอล:InfiniBand EDR, 100GbE
พลังงาน0.1W แบบ
ชุด:LSZH สีดํา
แมทริกซ์ความเข้ากันได้
| ประเภทอุปกรณ์ | แพลตฟอร์มที่รองรับ |
|---|---|
| สวิตช์ InfiniBand | NVIDIA Mellanox Quantum ซีรีย์ SB7800, SB7900 |
| สวิตช์อีเทอร์เน็ต | NVIDIA Mellanox Spectrum SN2000, SN3000, SN4000 ซีรีส์ |
| อัดแปลง / DPUs | ConnectX‐5, ConnectX‐6, ConnectX‐7, BlueField‐2/3 |
| ฝ่ายที่สาม | เครื่องสวิทช์ที่มี QSFP28 รองรับ 100G (ตรวจสอบความเป็นมา) |
รายการตรวจสอบผู้ซื้อ
- ยืนยันว่าพอร์ตสวิตช์ / แอดป์เตอร์ของคุณรองรับ QSFP28 และ 100G NRZ
- ตรวจสอบความยาวสายไฟที่ต้องการ (E003E26 = 3.0m)
- ให้แน่ใจว่าระบบของคุณรองรับโปรโตคอลที่ต้องการ (InfiniBand EDR หรือ 100GbE)
- ตรวจสอบว่าสัดส่วนสายเคเบิล (26 AWG) ตอบสนองความต้องการทางเครื่องของคุณ
- ตรวจสอบรายงานคุณสมบัติระดับระบบสําหรับการตั้งค่าที่ผ่านการรับรอง
