สายเคเบิลออปติคัลแบบแอคทีฟ NVIDIA MFA1A00-C015 100G QSFP28 MMF AOC 100GbE
รายละเอียดสินค้า:
| ชื่อแบรนด์: | Mellanox |
| หมายเลขรุ่น: | MFA1A00-C015 |
| เอกสาร: | MFA1A00-xxxx.pdf |
การชำระเงิน:
| จำนวนสั่งซื้อขั้นต่ำ: | 1 ชิ้น |
|---|---|
| ราคา: | Negotiate |
| รายละเอียดการบรรจุ: | กล่องด้านนอก |
| เวลาการส่งมอบ: | ขึ้นอยู่กับสินค้าคงคลัง |
| เงื่อนไขการชำระเงิน: | ที/ที |
| สามารถในการผลิต: | จัดหาโดย Project/Batch |
|
ข้อมูลรายละเอียด |
|||
| ความพร้อมใช้งาน: | คลังสินค้า | การรับประกัน: | 1 ปี |
|---|---|---|---|
| เงื่อนไข: | ใหม่และเป็นต้นฉบับ | เวลานำ: | ตามสต็อก |
| เทคโนโลยี: | อีเทอร์เน็ต | ความเร็วสูงสุด: | 100GBE |
| ความยาว: | 15ม | ประเภทตัวเชื่อมต่อ: | QSFP28 |
| เน้น: | สายเคเบิลออปติคัลแบบแอคทีฟ NVIDIA QSFP28,สายเคเบิลออปติคัล MMF 100GbE,NVIDIA 100G AOC พร้อมการรับประกัน |
||
รายละเอียดสินค้า

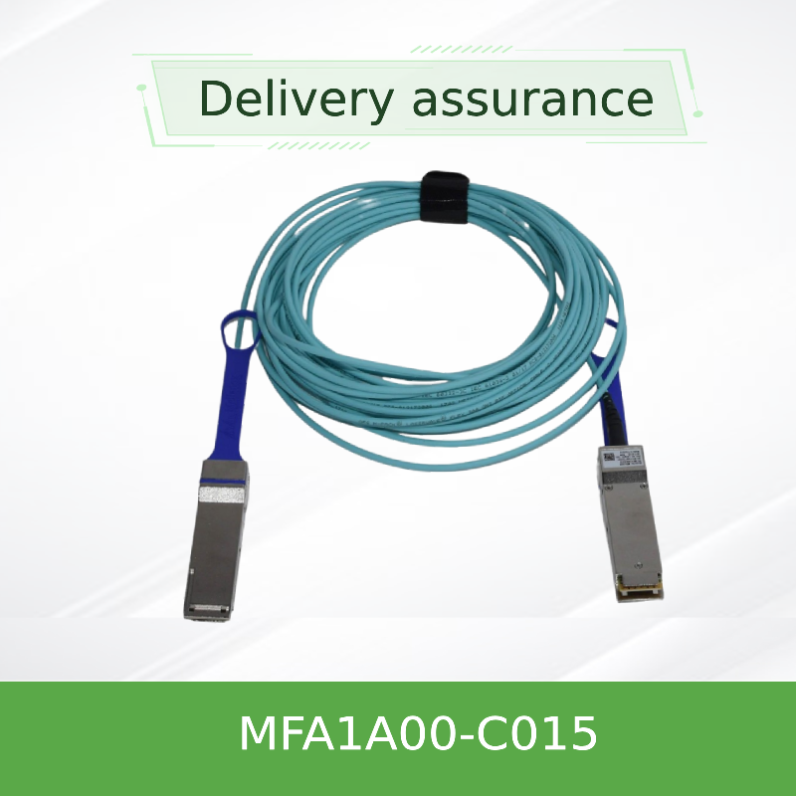

NVIDIA MFA1A00-C015 100G QSFP28 MMF AOC
สายไฟฟ้าออนไลน์ QSFP28 ที่ทํางานได้สูง 100Gb/s ที่ออกแบบมาสําหรับการเชื่อมต่อระยะสั้นและกลางในศูนย์ข้อมูล ซึ่งรองรับระบบ 100 Gigabit Ethernet และ InfiniBand EDR
ภาพรวมสินค้า
NVIDIA MFA1A00-C015 เป็นสายไฟฟ้าออปติกที่ใช้ระบบ QSFP28 VCSEL ที่ให้ความกว้างความถี่รวม 100Gb/s ผ่านไฟเบอร์มัลติโมดแต่ละเครื่องทํางานสูงสุด 25.78Gb / s ด้วยการปรับปรุง NRZ คาเบลนี้มีความสอดคล้องอย่างเต็มที่กับมาตรฐาน SFF-8665 และ SFF-8636 คาเบลนี้สนับสนุนการติดตั้งที่ติดต่อร้อนและการจัดการ I2C ด้วยการบริโภคพลังงานเฉพาะเฉพาะเพียง 2.2W ต่อปลาย.
ลักษณะสําคัญ
- อัตราการส่งข้อมูล: สูงสุด 100Gb/s (4× 25.78Gb/s NRZ)
- การสนับสนุนโปรโตคอล: 100GbE, InfiniBand EDR
- ระยะทาง: สายไฟเบอร์มัลติโมดสูงถึง 100 เมตร
- พลังงานต่ํา: 2.2W แบบต่อปลาย (พร้อมการรีทิม)
- ปัจจัยรูปแบบ QSFP28 ที่สามารถติดต่อได้ด้วยเครื่องร้อน สอดคล้องกับ SFF-8665
- อินเตอร์เฟซ SFF-8636 I2C กับการติดตามการวินิจฉัยดิจิตอล
- อัมพลิทูดออกแบบ Rx ที่สามารถโปรแกรมได้ & การเน้นก่อน, Tx input equalizer
- สอดคล้อง RoHS ความปลอดภัยเลเซอร์ชั้น 1
เทคโนโลยีและการออกแบบ
MFA1A00-C015 ใช้เทคโนโลยี VCSEL ในระยะความยาวคลื่น 850nm ร่วมกับไฟเบอร์มัลติโมดความเร็วสูง แต่ละเลนมีการกําหนดเวลาใหม่ที่อิสระสําหรับเส้นทางส่งและรับทําให้สัญญาณมีความสมบูรณ์แบบสายเคเบิลรวมการติดตามการวินิจฉัยดิจิตอล เพื่อติดตามพลังงานออทคติก, อุณหภูมิ, โวลเตจ และกระแสปัดแย้งในเวลาจริงการปรับปรุง Tx ที่สามารถวางโปรแกรมได้ และ Rx อัมพลิทูดการออก / การพิมพ์ล่วงหน้า ทําให้สามารถปรับปรุงให้ละเอียดได้ สําหรับสภาพของบอร์ดโฮสต์ที่แตกต่างกัน. เสื้อ LSZH รับประกันความปลอดภัยในสภาพแวดล้อมศูนย์ข้อมูล
การใช้งานทั่วไป
- ศูนย์ข้อมูล 100GbE: เชื่อมต่อสวิทช์บนเรคกับเซอร์เวอร์และระบบเก็บข้อมูล
- ผ้า InfiniBand EDR: คลัสเตอร์คอมพิวเตอร์ที่มีประสิทธิภาพสูงที่ต้องการการเชื่อมต่อกันแบบความช้าต่ํา
- ผู้ให้บริการบริการเมฆ: การเชื่อมต่อ 100G ที่มีประสิทธิภาพต่อราคา สําหรับเมฆสาธารณะและเมฆส่วนตัว
- คลัสเตอร์การฝึก AI/ML: การเชื่อมต่อความกว้างข่ายสูง ความช้าต่ําสําหรับระบบที่ใช้ GPU
- เครือข่ายคัมพัสขององค์กร: การรวมเชื่อมโยงระหว่างสวิทช์กระจายและหลัก
ความเหมาะสม
สวิตช์: NVIDIA Spectrum series, NVIDIA Quantum series และสวิตช์อื่นๆ ที่มี QSFP28 รองรับ 100GbE หรือ InfiniBand EDR
แอดป์เตอร์ / DPUs: ConnectX-5, ConnectX-6, ConnectX-7, BlueField-2/3 พร้อมพอร์ต QSFP28
โปรโตคอล: 100GbE (IEEE 802.3bm) และ InfiniBand EDR
ความเหมาะสมขึ้นอยู่กับระบบ; ดูรายงานคุณสมบัติสินค้าระดับระบบสําหรับการตั้งค่าที่ผ่านการรับรอง
รายละเอียด
| ปริมาตร | มูลค่า |
|---|---|
| ประเภทสินค้า | สายไฟฟ้าออฟติกแอคทีฟ (AOC) QSFP28 |
| อัตราข้อมูล | 100Gb/s (4× 25.78Gb/s NRZ) |
| ประเภทเส้นใย | มัลติโมด (MMF) |
| ความยาวคลื่น | 850nm VCSEL |
| ระยะทาง (OM3/OM4) | สูงสุด 100 เมตร |
| โลเตชั่นไฟฟ้า | 3.3V (3.135V - 3.465V) |
| การระบายพลังงาน (ต่อปลาย, ไม่มีการรีไทม์) | 1.5W แบบ / 1.8W สูงสุด |
| การระบายพลังงาน (ต่อปลาย, พร้อมการรีไทม์) | 2.2W แบบ / 2.5W สูงสุด |
| อุณหภูมิห้องทํางาน | 0 °C ถึง 70 °C |
| อุณหภูมิในการเก็บ | -40 °C ถึง 85 °C |
| ความชื้นสัมพัทธ์ (การทํางาน) | 5% - 85% |
| ประเภทเครื่องเชื่อม | QSFP28 (สอดคล้องกับ SFF-8665) |
| อินเตอร์เฟซการจัดการ | I2C (SFF-8636) พร้อม DDM |
| การวินิจฉัยดิจิตอล (DDM) | Tx/Rx พลังงาน อุณหภูมิ ความตึงเครียด กระแสความคืบหน้า |
| อัตราความผิดพลาดบิต (BER) | < 1E-15 (PRBS31, IEEE 802.3bm) |
| กฎหมาย | CB, cTUVus, CE, FCC ประเภท A, ICES, RCM, VCCI, เลเซอร์ประเภท 1 |
| ความยาว (C015) | 15 เมตร |
การบริโภคพลังงานจะแตกต่างกันขึ้นอยู่กับการตั้งค่าการรีไทม์ สําหรับอัตราบิตที่ต่ํากว่า (โดยไม่ต้องรีไทม์) การบริโภคพลังงานจะลดลง
คู่มือการเลือก
| เลขของชิ้นสั่งซื้อ | คําอธิบาย | ความยาว | หลักเกณฑ์ |
|---|---|---|---|
| MFA1A00-E001 | 100G QSFP28 AOC, IB EDR | 1 เมตร | InfiniBand EDR |
| MFA1A00-E003 | 100G QSFP28 AOC, IB EDR | 3 เมตร | InfiniBand EDR |
| MFA1A00-E005 | 100G QSFP28 AOC, IB EDR | 5 เมตร | InfiniBand EDR |
| MFA1A00-E010 | 100G QSFP28 AOC, IB EDR | 10 เมตร | InfiniBand EDR |
| MFA1A00-C015 | 100G QSFP28 AOC, 100GbE | 15 เมตร | 100GbE |
| MFA1A00-C020 | 100G QSFP28 AOC, 100GbE | 20 เมตร | 100GbE |
| MFA1A00-C030 | 100G QSFP28 AOC, 100GbE | 30 เมตร | 100GbE |
| MFA1A00-C050 | 100G QSFP28 AOC, 100GbE | 50 เมตร | 100GbE |
| MFA1A00-C100 | 100G QSFP28 AOC, 100GbE | 100 เมตร | 100GbE |
สําหรับตัวแปร InfiniBand EDR ใช้ซีรีส์ MFA1A00-Exxx สําหรับ 100GbE ใช้ซีรีส์ MFA1A00-Cxxx ความยาวอื่นๆ สามารถใช้ได้ตามคําขอ
ข้อดี
- ระยะทางที่ขยายออกไป: ยาวกว่า DAC ทองแดงแบบปาสิฟมากถึง 100 เมตร
- การใช้พลังงานที่ต่ํา: 2.2W ต่อปลายลดงบประมาณพลังงานศูนย์ข้อมูลโดยรวม
- การสนับสนุนอัตราความยืดหยุ่น: การเลือกการใช้เวลาใหม่รองรับทั้งอัตราบิต 25G และต่ํากว่า
- ความสมบูรณ์แบบของสัญญาณที่แข็งแกร่ง: การปรับปรุงความสมบูรณ์แบบและการกําหนดเวลาใหม่ที่สามารถวางโปรแกรมได้ รับประกันผลงานของลิงค์ที่น่าเชื่อถือได้
- การใช้งานง่าย: ปัจจัยรูปแบบ QSFP28 ที่ติดต่อได้ร้อน
- การวินิจฉัยดิจิตอล: การติดตามสภาพและผลงานของสายต่อในเวลาจริง
คํา ถาม ที่ ถาม บ่อย
Q: ความแตกต่างระหว่าง AOC และ DAC คืออะไร?
A: AOC (Active Optical Cable) ใช้ไฟเบอร์ออฟติกที่มีตัวรับและส่งที่บูรณาการ เพื่อให้มีความกว้าง (สูงถึง 100m) กว่า DAC ทองแดงแบบปาสิฟ (มัก ≤ 5m)ขณะที่ให้น้ําหนักต่ําและความคุ้มกัน EMI ดีกว่า.
ถาม: ผมใช้สายนี้กับสวิทช์ InfiniBand EDR ได้มั้ย?
ตอบ: ใช่, MFA1A00 ซีรี่ย์รองรับทั้ง InfiniBand EDR (E-series) และ 100GbE (C-series) สําหรับ EDR ใช้ MFA1A00-EXXX ตัวแปร
ถาม: ความแตกต่างระหว่างซีรีย์ C และซีรีย์ E คืออะไร?
ตอบ: ซีรี่ย์ C ถูกปรับปรุงให้เหมาะกับการใช้งาน 100GbE ส่วน E-series ถูกปรับปรุงให้เหมาะกับ InfiniBand EDR ทั้งคู่ใช้ฮาร์ดแวร์ฟิสิกอลเดียวกัน แต่อาจมีการตั้งค่าฟอร์มแวร์ที่แตกต่างกัน
ถาม: ระยะโค้งขั้นต่ําของสายนี้คืออะไร?
A: ระยะโค้งขั้นต่ํา 30 มม.
ถาม: สายเชื่อมไฟร้อนได้มั้ย?
ตอบ: ครับ มันสามารถติดต่อได้อย่างเต็มที่และรองรับการใส่ / ถอนโดยตรงโดยไม่ต้องปิดระบบเจ้าภาพ
คําถาม: การบริโภคพลังงานโดยไม่ใช้เวลาใหม่คืออะไร?
ตอบ: โดยไม่ต้องใช้เวลาใหม่ การบริโภคพลังงานเป็น 1.5W โดยทั่วไปต่อปลาย ทําให้มันเหมาะสมสําหรับการใช้งานที่มีความเร็วต่ํากว่าหรือมีความรู้สึกต่อพลังงาน
ข้อควรระวังในการใช้
- เก็บหมวกป้องกันฝุ่นบนเครื่องเชื่อมจนถึงการติดตั้งเพื่อป้องกันการปนเปื้อน
- ใช้เครื่องทําความสะอาดสายประสานแสงที่ได้รับการอนุมัติ ก่อนการจับคู่ เพื่อให้การสูญเสียการใส่น้อย
- หลีกเลี่ยงการบิดเคเบิลที่แน่นกว่ารัศมีบิดขั้นต่ํา 30 มม.
- สังเกตมาตรการป้องกัน ESD มาตรฐานระหว่างการติดตั้งและการจัดการ
- อย่าดึงต่อ; ใช้แท็บดึงหรือล็อคสําหรับการใส่ / ถอน
เกี่ยวกับฮ่องกง สตาร์สอร์จ กรุ๊ป
บริษัท ฮ่องกง สตาร์สอร์จ กรุ๊ป จํากัด (HK Starsurge Group Co., Limited) เป็นผู้ให้บริการด้านเทคโนโลยีด้านเครื่องมือเครือข่าย บริการไอที และการบูรณาการระบบเราให้บริการลูกค้าทั่วโลก ด้วยอุปกรณ์เครือข่ายรวมถึงสวิตช์, NICs, จุดการเข้าถึงไร้สาย, เครื่องควบคุม, สายเคเบิล, และโมดูลออปติกส์ ทีมงานขายและเทคนิคที่มีประสบการณ์ของเราสนับสนุนอุตสาหกรรมที่หลากหลาย เช่นรัฐบาล, การดูแลสุขภาพ, การผลิต, การศึกษา,เราให้บริการคําตอบที่กําหนดเอง โลจิสติกส์ระดับโลก และการสนับสนุนหลายภาษา ทั้งหมดนี้ถูกสร้างขึ้นจากความมุ่งมั่นของลูกค้าในเรื่องความน่าเชื่อถือ ผลงานและความสามารถในการปรับขนาด
ความ จริง สําคัญ
| เลขส่วน | MFA1A00-C015 |
| ปัจจัยรูปแบบ | ขนาดความหนา |
| อัตราข้อมูล | 100Gb/s (4×25G NRZ) |
| ความยาว | 15 เมตร |
| หลักเกณฑ์ | 100GbE |
| พลังงาน (พร้อมการกําหนดเวลาใหม่) | 2.2W แบบ / ปลาย |
| ความกว้าง | สูงสุด 100 เมตร |
| ชุด | LSZH, Aqua |
แมทริกซ์ความเข้ากันได้
| ประเภทอุปกรณ์ | แพลตฟอร์มที่รองรับ |
|---|---|
| สวิตช์อีเทอร์เน็ต | NVIDIA Spectrum SN2000/SN3000/SN4000 ซีรีส์ สวิตช์ 100G ของผู้บริการที่อยู่ข้างนอก |
| สวิตช์ InfiniBand | NVIDIA Quantum, SB7800, SB7900 ซีรีส (พร้อมกับตัวแปร E-series) |
| อัดแปลง / DPUs | ConnectX-5, ConnectX-6, ConnectX-7, บลูฟิลด์-2/3 |
| ฝ่ายที่สาม | สวิตช์ที่ติด QSFP28 รองรับ 100G (ตรวจสอบความเป็นมา) |
รายการตรวจสอบผู้ซื้อ
- ยืนยันว่าสวิตช์ / แอดป์เตอร์พอร์ตของคุณสนับสนุน QSFP28 และ 100G NRZ
- ตรวจสอบความยาวสายไฟที่ต้องการ (C015 = 15m)
- รับรองว่าระบบของคุณรองรับโปรโตคอลที่ต้องการ (100GbE หรือ InfiniBand EDR)
- กําหนดว่าการรีทิม (retiming) ต้องการสําหรับแอพลิเคชั่นของคุณหรือไม่ (เปิดโดยซ่อนข้างสําหรับ 100G)
- ตรวจสอบงบประมาณพลังงานและการเย็นสําหรับโมดูล QSFP28
- ตรวจสอบรายงานคุณสมบัติระดับระบบสําหรับการตั้งค่าที่ผ่านการรับรอง
