NVIDIA MFA1A00-C050 100G QSFP28 MMF AOC 100GbE สายไฟฟ้าออนไลน์ที่ใช้งาน 50m
รายละเอียดสินค้า:
| ชื่อแบรนด์: | Mellanox |
| หมายเลขรุ่น: | MFA1A00-C050 |
| เอกสาร: | MFA1A00-xxxx.pdf |
การชำระเงิน:
| จำนวนสั่งซื้อขั้นต่ำ: | 1 ชิ้น |
|---|---|
| ราคา: | Negotiate |
| รายละเอียดการบรรจุ: | กล่องด้านนอก |
| เวลาการส่งมอบ: | ขึ้นอยู่กับสินค้าคงคลัง |
| เงื่อนไขการชำระเงิน: | ที/ที |
| สามารถในการผลิต: | จัดหาโดย Project/Batch |
|
ข้อมูลรายละเอียด |
|||
| ความพร้อมใช้งาน: | คลังสินค้า | การรับประกัน: | 1 ปี |
|---|---|---|---|
| เงื่อนไข: | ใหม่และเป็นต้นฉบับ | เวลานำ: | ตามสต็อก |
| เทคโนโลยี: | อีเทอร์เน็ต | ความยาว: | 5ม |
| แรงดันไฟฟ้า: | -0.3-3.6 | แรงดันไฟฟ้าอินพุตข้อมูล: | -0.3-4.465 |
| เน้น: | NVIDIA 100G QSFP28 MMF AOC,สายไฟฟ้าออฟติกแอคทีฟ 100GbE 50m,Nvidia Cable ด้วยผลงาน 100GbE |
||
รายละเอียดสินค้า

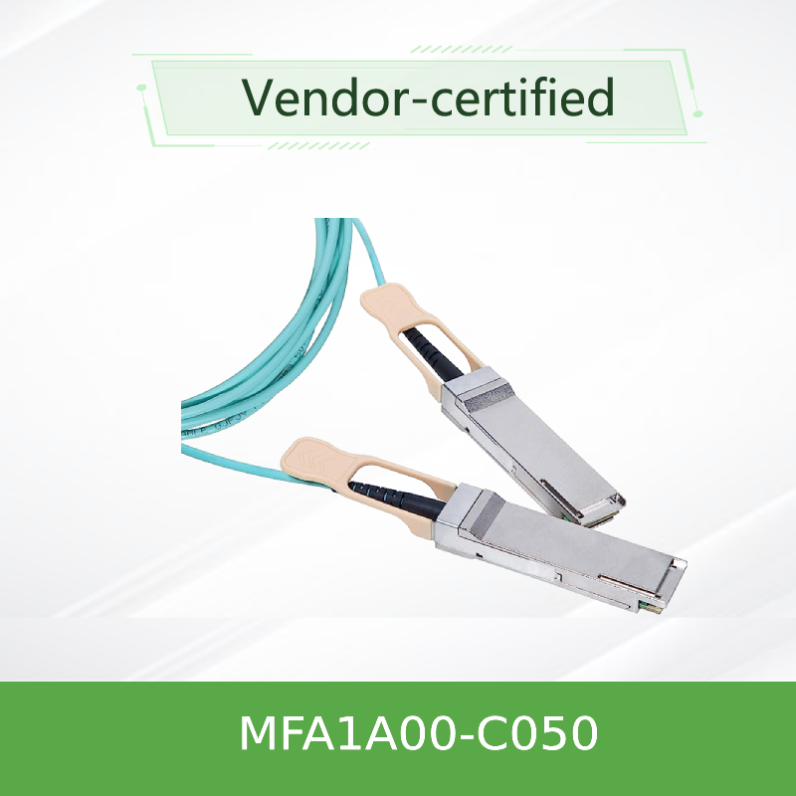

NVIDIA MFA1A00-C050 100G QSFP28 MMF AOC
สายไฟฟ้าออนไลน์ QSFP28 ที่ทํางานได้สูง 100Gb/s ออกแบบมาเพื่อการเชื่อมต่อในระยะกลางในศูนย์ข้อมูล สนับสนุนการปรับปรุง NRZ 4 × 25Gb/s ด้วยการเลือกการใช้เวลาใหม่ต่อเลน เพื่อให้มีความน่าเชื่อถือการเชื่อมต่อที่ประหยัดพลังงานในระบบ 100 Gigabit Ethernet และ InfiniBand EDR.
ภาพรวมสินค้า
NVIDIA MFA1A00-C050 เป็นสายไฟฟ้าออปติกที่ใช้ระบบ QSFP28 VCSEL ที่ให้ความกว้างข่ายรวม 100Gb/s ผ่านไฟเบอร์มัลติโมดมีเครื่องรับสัญญาณทางออนไลน์อิสระ 4 ตัวต่อปลาย.78Gb / s ด้วยการปรับปรุง NRZ. ติดตามมาตรฐาน SFF-8665 และ SFF-8636 อย่างเต็มที่, มันสนับสนุนการติดตั้งที่ติดต่อร้อนและการจัดการ I2C ด้วยการบริโภคพลังงานเฉพาะอย่างยิ่งเพียง 2.2W ต่อปลาย เมื่อเปิดการใช้เวลาใหม่.
ลักษณะสําคัญ
- อัตราข้อมูล:ถึง 100Gb/s (4× 25.78Gb/s NRZ)
- การสนับสนุนโปรโตคอล:100GbE, InfiniBand EDR
- ระยะทาง:สายใยมัลติโมดสูงถึง 100 เมตร
- พลังงานต่ํา:2.2W แบบต่อปลาย (พร้อมการเรทมิ่ง)
- สามารถติดไฟร้อนได้:ปัจจัยรูปแบบ QSFP28 สอดคล้องกับ SFF-8665
- การบริหาร:SFF-8636 อินเตอร์เฟซ I2C กับ DDM
- โปรแกรมได้:Rx อัมพลิทูด output และ pre-emphasis, Tx input equalizer
- การปฏิบัติตาม:RoHS ความปลอดภัยเลเซอร์ชั้น 1
เทคโนโลยีและการออกแบบ
MFA1A00-C050 ใช้เทคโนโลยี VCSEL (Vertical Cavity Surface-Emitting Laser) ที่ความยาวคลื่น 850nm รวมกับไฟเบอร์มัลติโมดความเร็วสูงแต่ละเลนมีการกําหนดเวลาใหม่ที่อิสระสําหรับเส้นทางส่งและรับคาเบลรวมการติดตามการวินิจฉัยดิจิตอล (DDM) สําหรับการติดตามในเวลาจริงของพลังงานออปติก, อุณหภูมิ, โวลเตจ, และกระแสปัดแย้งการปรับปรุง Tx ที่สามารถวางโปรแกรมได้ และ Rx อัมพลิทูดการออก / การพิมพ์ล่วงหน้า ทําให้สามารถปรับปรุงให้ละเอียดได้ สําหรับสภาพของบอร์ดโฮสต์ที่แตกต่างกันเสื้อ LSZH (Low Smoke Zero Halogen) รับประกันความปลอดภัยในสภาพแวดล้อมศูนย์ข้อมูล
การใช้งานทั่วไป
- ศูนย์ข้อมูล 100GbE:เชื่อมต่อสวิทช์บนของเร็กกับเซอร์เวอร์และระบบเก็บข้อมูลข้ามแถว
- ผ้า InfiniBand EDR:คลัสเตอร์คอมพิวเตอร์ที่มีประสิทธิภาพสูงที่ต้องการการเชื่อมต่อระหว่างทางระยะกลาง
- ผู้ให้บริการ Cloudการเชื่อมต่อ 100G ที่มีประสิทธิภาพในเรื่องค่าใช้จ่าย สําหรับเมฆสาธารณะและเมฆส่วนตัว
- กลุ่มฝึกอบรม AI/ML:การเชื่อมต่อความถี่ต่ําและความกว้างขวางความถี่สูงสําหรับระบบที่ใช้ GPU
- เครือข่ายคัมพัสธุรกิจ:สายเชื่อมรวมระหว่างสวิทช์กระจายและแกน
ความเหมาะสม
สวิตช์:NVIDIA Spectrum series, NVIDIA Quantum series และสวิตช์อื่นๆ ที่มี QSFP28 รองรับ 100GbE หรือ InfiniBand EDR
อัดแปลง / DPUs:ConnectX-5, ConnectX-6, ConnectX-7, BlueField-2/3 พร้อมพอร์ต QSFP28
โปรต็อกอล:100GbE (IEEE 802.3bm) และ InfiniBand EDR
ความเหมาะสมขึ้นอยู่กับระบบ; ดูรายงานคุณสมบัติสินค้าระดับระบบสําหรับการตั้งค่าที่ผ่านการรับรอง
รายละเอียด
| ปริมาตร | มูลค่า |
|---|---|
| ประเภทสินค้า | สายไฟฟ้าออฟติกแอคทีฟ (AOC) QSFP28 |
| อัตราข้อมูล | 100Gb/s (4× 25.78Gb/s NRZ) |
| ประเภทเส้นใย | มัลติโมด (MMF) |
| ความยาวคลื่น | 850nm VCSEL |
| ระยะทาง (OM3/OM4) | สูงสุด 100 เมตร |
| โลเตชั่นไฟฟ้า | 3.3V (3.135V - 3.465V) |
| การระบายพลังงาน (ต่อปลาย, ไม่มีการรีไทม์) | 1.5W แบบ / 1.8W สูงสุด |
| การระบายพลังงาน (ต่อปลาย, พร้อมการรีไทม์) | 2.2W แบบ / 2.5W สูงสุด |
| อุณหภูมิห้องทํางาน | 0 °C ถึง 70 °C |
| อุณหภูมิในการเก็บ | -40 °C ถึง 85 °C |
| ความชื้นสัมพัทธ์ (การทํางาน) | 5% - 85% |
| ประเภทเครื่องเชื่อม | QSFP28 (สอดคล้องกับ SFF-8665) |
| อินเตอร์เฟซการจัดการ | I2C (SFF-8636) พร้อม DDM |
| การวินิจฉัยดิจิตอล (DDM) | Tx/Rx พลังงาน อุณหภูมิ ความตึงเครียด กระแสความคืบหน้า |
| อัตราความผิดพลาดบิต (BER) | < 1E-15 (PRBS31, IEEE 802.3bm) |
| กฎหมาย | CB, cTUVus, CE, FCC ประเภท A, ICES, RCM, VCCI, เลเซอร์ประเภท 1 |
| ความยาว (C050) | 50 เมตร |
การบริโภคพลังงานจะแตกต่างกันขึ้นอยู่กับการตั้งค่าการรีไทม์ สําหรับอัตราบิตที่ต่ํากว่า (โดยไม่ต้องรีไทม์) การบริโภคพลังงานจะลดลง
คู่มือการเลือก
| เลขของชิ้นสั่งซื้อ | คําอธิบาย | ความยาว | หลักเกณฑ์ |
|---|---|---|---|
| MFA1A00-E001 | 100G QSFP28 AOC, IB EDR | 1 เมตร | InfiniBand EDR |
| MFA1A00-E003 | 100G QSFP28 AOC, IB EDR | 3 เมตร | InfiniBand EDR |
| MFA1A00-E005 | 100G QSFP28 AOC, IB EDR | 5 เมตร | InfiniBand EDR |
| MFA1A00-E010 | 100G QSFP28 AOC, IB EDR | 10 เมตร | InfiniBand EDR |
| MFA1A00-C015 | 100G QSFP28 AOC, 100GbE | 15 เมตร | 100GbE |
| MFA1A00-C020 | 100G QSFP28 AOC, 100GbE | 20 เมตร | 100GbE |
| MFA1A00-C030 | 100G QSFP28 AOC, 100GbE | 30 เมตร | 100GbE |
| MFA1A00-C050 | 100G QSFP28 AOC, 100GbE | 50 เมตร | 100GbE |
| MFA1A00-C100 | 100G QSFP28 AOC, 100GbE | 100 เมตร | 100GbE |
สําหรับตัวแปร InfiniBand EDR ใช้ซีรีส์ MFA1A00-Exxx สําหรับ 100GbE ใช้ซีรีส์ MFA1A00-Cxxx ความยาวอื่นๆ สามารถใช้ได้ตามคําขอ
ข้อดี
- ขยายความกว้างความยาว 50m ให้ความยืดหยุ่นสําหรับการเชื่อมต่อ rack-to-rack และ row-to-row
- การบริโภคพลังงานต่ํา:2.2W ต่อปลาย (พร้อมการใช้เวลาใหม่) ลดงบประมาณพลังงานทั้งหมดของศูนย์ข้อมูล
- การสนับสนุนอัตราดอกเบี้ยแบบยืดหยุ่นเลือกการทําเวลาใหม่รองรับทั้ง 25G และอัตราบิตต่ํากว่า
- ความสมบูรณ์แบบของสัญญาณที่แข็งแรงการกําหนดเวลาและการกําหนดเวลาใหม่ที่สามารถวางโปรแกรมได้ ให้การทํางานของลิงค์ที่น่าเชื่อถือได้
- ใช้ง่าย:ปัจจัยรูปร่าง QSFP28 ที่ติดต่อได้ร้อนด้วยล็อคดันดึง
- การวินิจฉัยดิจิตอลการติดตามสภาพและผลประกอบการของลิงค์ในเวลาจริง
บริการและการสนับสนุน
ในฐานะที่เป็นพันธมิตรที่ได้รับอนุญาตของ NVIDIA กลุ่มฮ่องกง Starsurge Group ให้บริการ:
- การให้คําปรึกษาด้านเทคนิคก่อนการขาย สําหรับสถาปัตยกรรมเครือข่าย 100G และการออกแบบสายเคเบิล
- โลจิสติกส์ทั่วโลกที่มีการติดตามและสนับสนุนการชําระสินค้า
- การครอบคลุมการรับประกันฮาร์ดแวร์แบบมาตรฐานของ NVIDIA
- แฟร์มแวร์และคําแนะนําความสอดคล้องสําหรับ NVIDIA switch และ adapter platforms
- การสนับสนุนหลายภาษา (ภาษาอังกฤษ, ภาษาแมนดาริน, ภาษาคานโตเนส) ผ่านอีเมลหรือโทรศัพท์
คํา ถาม ที่ ถาม บ่อย
Q: ความแตกต่างระหว่าง AOC และ DAC คืออะไร?
A: AOC (Active Optical Cable) ใช้ไฟเบอร์ออฟติกที่มีตัวรับและส่งที่บูรณาการ เพื่อให้มีความกว้าง (สูงถึง 100m) กว่า DAC ทองแดงแบบปาสิฟ (มัก ≤ 5m)ขณะที่ให้น้ําหนักต่ําและความคุ้มกัน EMI ดีกว่า.
ถาม: ผมใช้สายนี้กับสวิทช์ InfiniBand EDR ได้มั้ย?
ตอบ: ใช่, MFA1A00 รุ่นรองรับทั้ง InfiniBand EDR (E-series) และ 100GbE (C-series) สําหรับ EDR ใช้ MFA1A00-Exxx ตัวแปร
ถาม: ความแตกต่างระหว่างซีรีย์ C และซีรีย์ E คืออะไร?
ตอบ: ซีรี่ย์ C ถูกปรับปรุงให้เหมาะกับการใช้งาน 100GbE ส่วน E-series ถูกปรับปรุงให้เหมาะกับ InfiniBand EDR ทั้งคู่ใช้ฮาร์ดแวร์ฟิสิกอลเดียวกัน แต่อาจมีการตั้งค่าฟอร์มแวร์ที่แตกต่างกัน
ถาม: ระยะโค้งขั้นต่ําของสายนี้คืออะไร?
A: ระยะโค้งขั้นต่ํา 30 มม.
ถาม: สายเชื่อมไฟร้อนได้มั้ย?
ตอบ: ครับ มันสามารถติดต่อได้อย่างเต็มที่และรองรับการใส่ / ถอนโดยตรงโดยไม่ต้องปิดระบบเจ้าภาพ
ถาม: ระยะทางสูงสุดสําหรับสายนี้คืออะไร?
ตอบ: ซีรี่ย์ MFA1A00 รองรับความยาวสูงถึง 100m ผ่านไฟเบอร์ OM3/OM4 มัลติโมด
ข้อควรระวังในการใช้
- เก็บหมวกป้องกันฝุ่นบนเครื่องเชื่อมจนถึงการติดตั้งเพื่อป้องกันการปนเปื้อน
- ใช้เครื่องทําความสะอาดสายประสานแสงที่ได้รับการอนุมัติ ก่อนการจับคู่ เพื่อให้การสูญเสียการใส่น้อย
- หลีกเลี่ยงการบิดเคเบิลที่แน่นกว่ารัศมีบิดขั้นต่ํา 30 มม.
- สังเกตมาตรการป้องกัน ESD มาตรฐานระหว่างการติดตั้งและการจัดการ
- อย่าดึงต่อ; ใช้แท็บดึงหรือล็อคสําหรับการใส่ / ถอน
เกี่ยวกับฮ่องกง สตาร์สอร์จ กรุ๊ป
บริษัท ฮ่องกง สตาร์สอร์จ กรุ๊ป จํากัด (HK Starsurge Group Co., Limited) เป็นผู้ให้บริการด้านเทคโนโลยีด้านเครื่องมือเครือข่าย บริการไอที และการบูรณาการระบบเราให้บริการลูกค้าทั่วโลก ด้วยอุปกรณ์เครือข่ายรวมถึงสวิตช์, NICs, จุดการเข้าถึงไร้สาย, เครื่องควบคุม, สายเคเบิล, และโมดูลออปติกส์ ทีมงานขายและเทคนิคที่มีประสบการณ์ของเราสนับสนุนอุตสาหกรรมที่หลากหลาย เช่นรัฐบาล, การดูแลสุขภาพ, การผลิต, การศึกษา,เราให้บริการคําตอบที่กําหนดเอง โลจิสติกส์ระดับโลก และการสนับสนุนหลายภาษา ทั้งหมดนี้ถูกสร้างขึ้นจากความมุ่งมั่นของลูกค้าในเรื่องความน่าเชื่อถือ ผลงานและความสามารถในการปรับขนาด
ความ จริง สําคัญ
เลขส่วน:MFA1A00-C050
สารประกอบรูป:ขนาดความหนา
อัตราข้อมูล:100Gb/s (4×25G NRZ)
ความยาว:50 เมตร
โปรต็อกอล:100GbE
พลังงาน (พร้อมการกําหนดเวลาใหม่)2.2W แบบ / ปลาย
ระยะทาง:สูงสุด 100 เมตร
ชุด:LSZH, Aqua
แมทริกซ์ความเข้ากันได้
| ประเภทอุปกรณ์ | แพลตฟอร์มที่รองรับ |
|---|---|
| สวิตช์อีเทอร์เน็ต | NVIDIA Spectrum SN2000/SN3000/SN4000 ซีรีส์ สวิตช์ 100G ของผู้บริการที่อยู่ข้างนอก |
| สวิตช์ InfiniBand | NVIDIA Quantum, SB7800, SB7900 ซีรีส (พร้อมกับตัวแปร E-series) |
| อัดแปลง / DPUs | ConnectX-5, ConnectX-6, ConnectX-7, บลูฟิลด์-2/3 |
| ฝ่ายที่สาม | สวิตช์ที่ติด QSFP28 รองรับ 100G (ตรวจสอบความเป็นมา) |
รายการตรวจสอบผู้ซื้อ
- ยืนยันว่าสวิตช์ / แอดป์เตอร์พอร์ตของคุณสนับสนุน QSFP28 และ 100G NRZ
- ตรวจสอบความยาวสายไฟที่ต้องการ (C050 = 50m)
- รับรองว่าระบบของคุณรองรับโปรโตคอลที่ต้องการ (100GbE หรือ InfiniBand EDR)
- กําหนดว่าการรีทิม (retiming) ต้องการสําหรับแอพลิเคชั่นของคุณหรือไม่ (เปิดโดยซ่อนข้างสําหรับ 100G)
- ตรวจสอบงบประมาณพลังงานและการเย็นสําหรับโมดูล QSFP28
- ตรวจสอบรายงานคุณสมบัติระดับระบบสําหรับการตั้งค่าที่ผ่านการรับรอง
