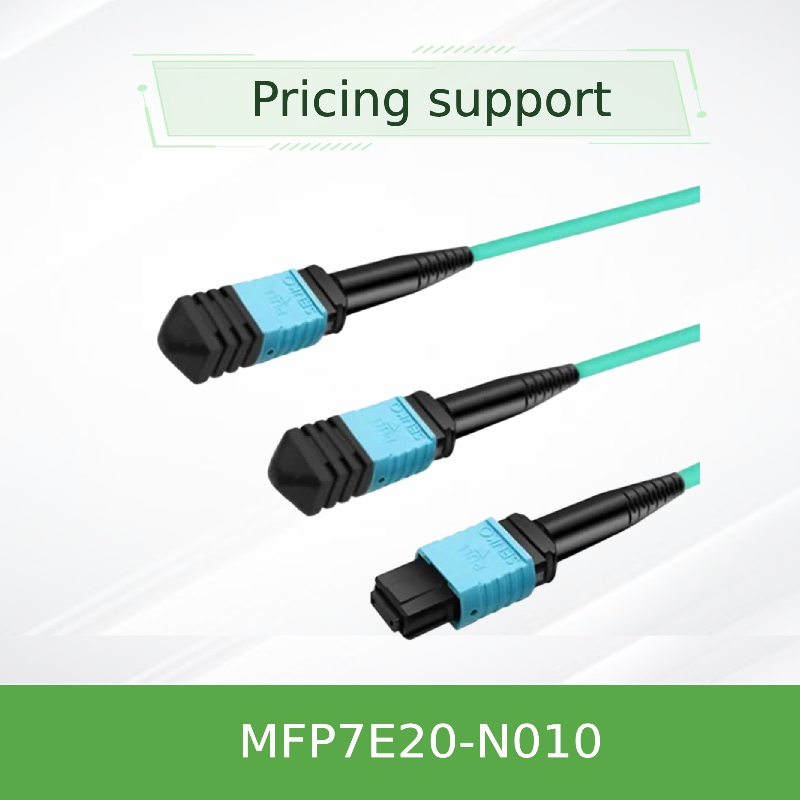

สายไฟเบอร์แบบพาสซีฟ NVIDIA MFP7E20-N010 Multimode MPO-12/APC ถึง 2x MPO-12/APC, 10 เมตร

1. ภาพรวมผลิตภัณฑ์

NVIDIA MFP7E20-N010 เป็นสายไฟเบอร์แบบพาสซีฟแบบมัลติโหมดประสิทธิภาพสูง 4 ช่องสัญญาณไปยัง 2 ช่องสัญญาณ ออกแบบมาสำหรับการเชื่อมต่อศูนย์ข้อมูลยุคหน้า สายไฟเบอร์ออปติกนี้มีขั้วต่อ MPO-12/APC ทั้งสองด้าน ทำให้มั่นใจได้ถึงการสะท้อนกลับที่น้อยที่สุดและบูรณภาพของสัญญาณที่เหนือกว่า ได้รับการออกแบบมาเพื่อรองรับโปรโตคอลการส่งข้อมูลความเร็วสูง รวมถึง InfiniBand NDR, Ethernet และ NVLink ทำให้เป็นโซลูชันที่เหมาะสำหรับการเชื่อมโยงระบบประมวลผลและจัดเก็บข้อมูลประสิทธิภาพสูง

2. ลักษณะสำคัญ

• แจ็คเก็ตด้านนอก LSZH (Low Smoke Zero Halogen) ทรงกลมที่ยืดหยุ่นเพื่อการติดตั้งที่ง่ายดายและเพิ่มความปลอดภัย
• กลไกการล็อคแบบกดและดึงเพื่อการเชื่อมต่อ/ตัดการเชื่อมต่อที่ปลอดภัยและรวดเร็ว
• ขั้วต่อ MPO-12/APC ตัวเมียถึงตัวเมีย พร้อมการขัดเงาแบบมีมุม 8 องศาเพื่อลดการสะท้อนกลับของแสง
• ไฟเบอร์มัลติโหมด 50/125 µm OM4 รองรับระยะทางสูงสุด 50 เมตร
• การจัดตำแหน่งไฟเบอร์แบบครอสโอเวอร์ Type-B สำหรับการเชื่อมต่อตัวรับส่งสัญญาณโดยตรง
• สอดคล้องกับมาตรฐาน Telcordia GR-1435 และ IEC เพื่อความน่าเชื่อถือและประสิทธิภาพ

3. เทคโนโลยีหลักและมาตรฐาน

สายไฟเบอร์แบบพาสซีฟนี้ใช้ขั้วต่อ MPO-12/APC มาตรฐานอุตสาหกรรมที่สอดคล้องกับ IEC 61754-7 และ ANSI/TIA/EIA 604-5 การขัดเงาแบบสัมผัสทางกายภาพแบบมีมุม (APC) ช่วยให้มั่นใจได้ถึงการสูญเสียการส่งกลับ ≥35 dB ซึ่งมีความสำคัญอย่างยิ่งในการรักษาคุณภาพสัญญาณในสภาพแวดล้อมความเร็วสูง สายเคเบิลรองรับโปรโตคอล InfiniBand NDR, 400GbE และ NVLink ทำให้มีความหลากหลายสำหรับการใช้งานประสิทธิภาพสูงที่หลากหลาย

4. หลักการทำงาน

สายเคเบิลใช้รูปแบบการเดินสายแบบครอสโอเวอร์ Type-B โดยที่เลนส่งจากปลายด้านหนึ่งจะถูกกำหนดเส้นทางไปยังเลนรับสัญญาณที่ปลายอีกด้านหนึ่ง อินเทอร์เฟซขั้วต่อ MPO-12/APC อย่างแม่นยำกับตัวรับส่งสัญญาณที่เข้ากันได้ โดยใช้หมุดและรูจัดตำแหน่งเพื่อการวางตำแหน่งไฟเบอร์ที่แม่นยำ ไฟเบอร์ที่ใช้งานอยู่ 8 เส้นอำนวยความสะดวกในการสื่อสารแบบสองทิศทาง ในขณะที่ไฟเบอร์เพิ่มเติม 4 เส้นทำหน้าที่เป็นส่วนประกอบความแข็งแรง

5. การใช้งานทั่วไป

• การเชื่อมต่อตัวรับส่งสัญญาณ OSFP DR8 Twin-Port ในสวิตช์ NVIDIA กับอะแดปเตอร์ ConnectX-7 หรือ BlueField-3 DPUs
• การเชื่อมต่อออปติคัลระยะสั้นภายในศูนย์ข้อมูลประสิทธิภาพสูงและคลัสเตอร์ HPC

6. ข้อมูลจำเพาะและคู่มือการเลือก

7. ข้อดีและจุดขาย

• ประสิทธิภาพทางแสงที่เหนือกว่าด้วยการสูญเสียการแทรกต่ำและการสูญเสียการส่งกลับสูง
• ออกแบบมาเพื่อความเข้ากันได้กับตัวรับส่งสัญญาณและระบบความเร็วสูงของ NVIDIA
• โครงสร้างที่แข็งแกร่งพร้อมแจ็คเก็ต LSZH เพื่อความปลอดภัยในสภาพแวดล้อมที่สำคัญต่อภารกิจ
• ติดตั้งล่วงหน้าและทดสอบจากโรงงานเพื่อความน่าเชื่อถือทันที

8. บริการและการสนับสนุน

เราให้คำปรึกษาลูกค้าและการสนับสนุนด้านเทคนิคตลอด 24 ชั่วโมงทุกวัน สินค้าทั้งหมดมาพร้อมกับการรับประกันและได้รับการทดสอบก่อนจัดส่ง มีส่วนลดสำหรับการสั่งซื้อจำนวนมากและตัวเลือกความยาวที่กำหนดเอง

9. คำถามที่พบบ่อย

ถาม: สายเคเบิลนี้สามารถใช้กับตัวรับส่งสัญญาณ QSFP112 ได้หรือไม่
ตอบ: ได้ ปลายตัวแยกสัญญาณเข้ากันได้กับตัวรับส่งสัญญาณทั้ง OSFP และ QSFP112

ถาม: ความยาวสูงสุดที่รองรับคือเท่าใด
ตอบ: สายเคเบิลรองรับความยาวสูงสุด 50 เมตรด้วยไฟเบอร์มัลติโหมด OM4

ถาม: นี่คือสายเคเบิลแบบครอสโอเวอร์หรือแบบตรง
ตอบ: เป็นสายไฟเบอร์แบบพาสซีฟแบบครอสโอเวอร์ Type-B

10. การจัดการและข้อควรระวัง

• ใช้เครื่องทำความสะอาดขั้วต่อออปติคัลเสมอก่อนทำการเชื่อมต่อ
• อย่าถอดฝาครอบกันฝุ่นออกจนกว่าจะพร้อมติดตั้ง
• หลีกเลี่ยงการงอต่ำกว่ารัศมีขั้นต่ำ 30 มม.
• ห้ามผสมขั้วต่อ MPO-12/APC กับขั้วต่อ MPO-12/UPC
