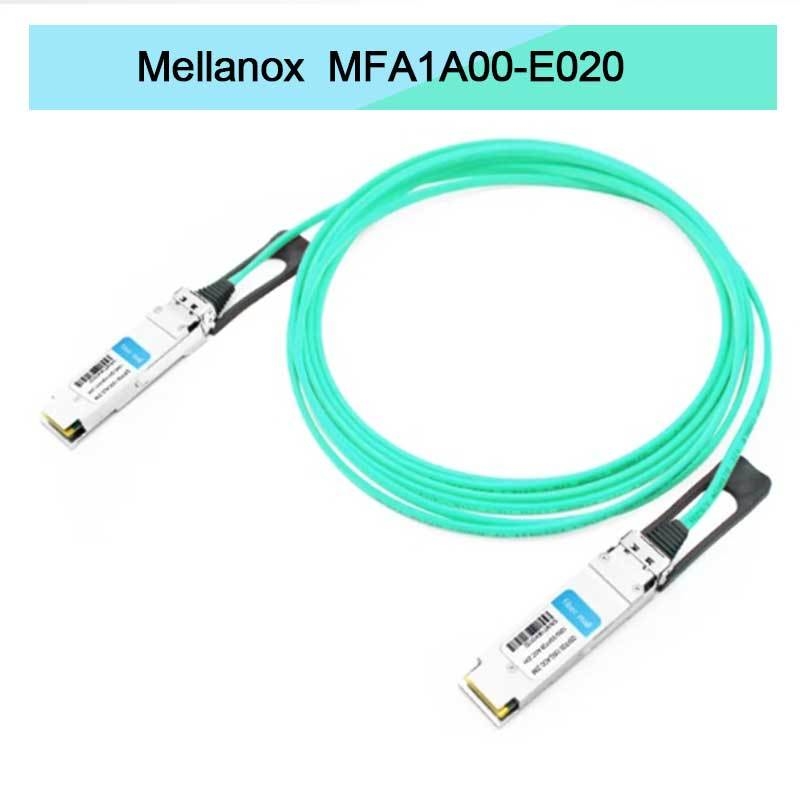

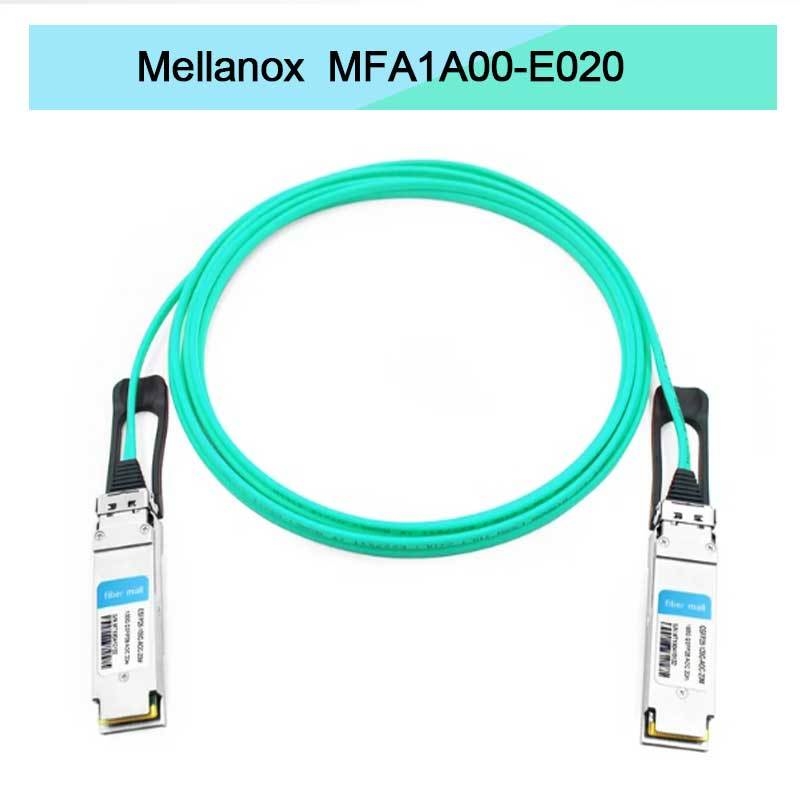

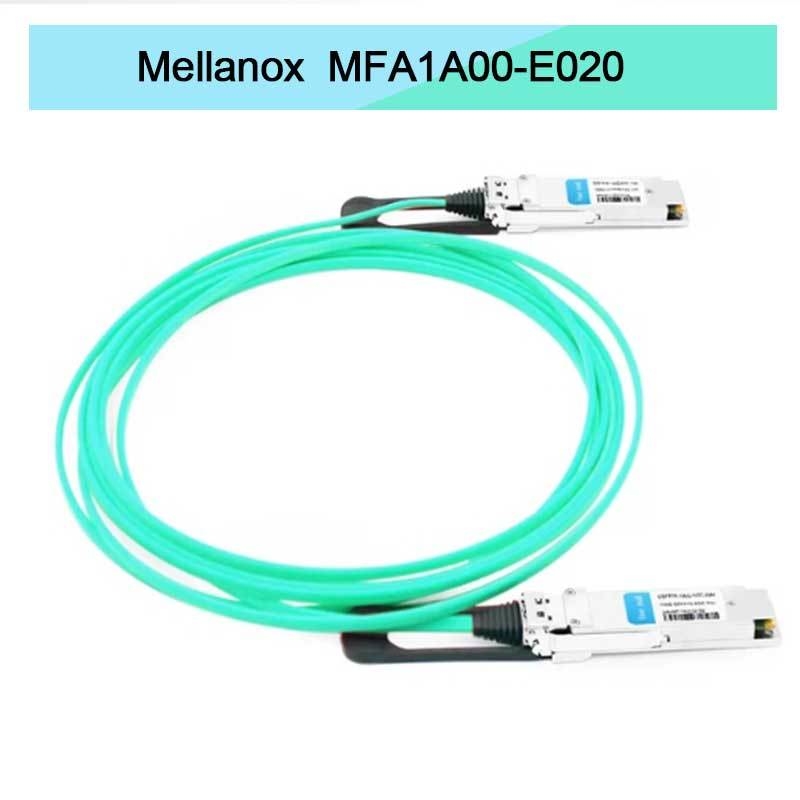

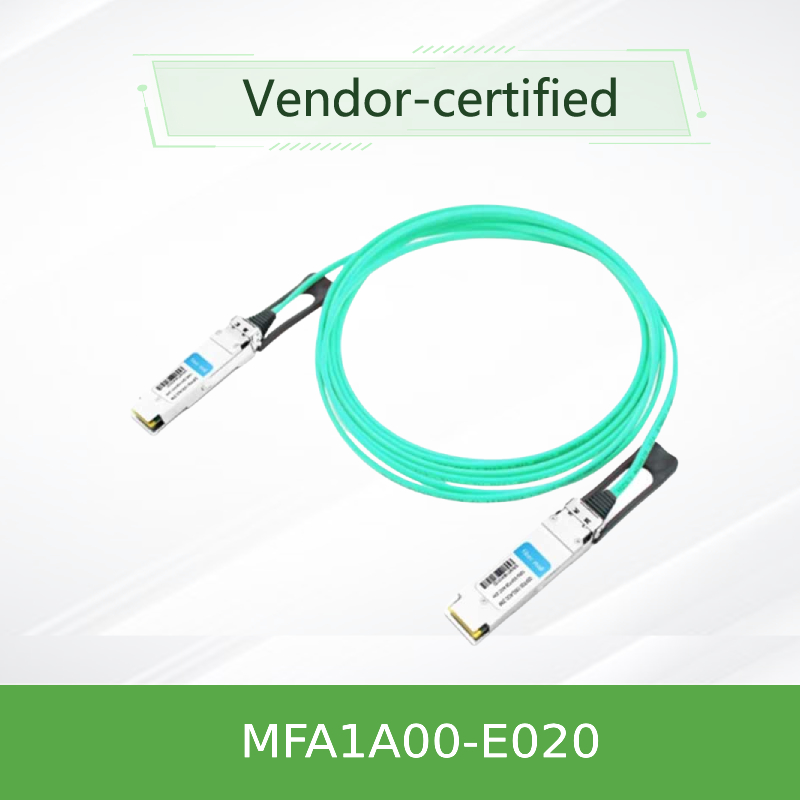

NVIDIA MFA1A00-E020 100Gb/s QSFP28 สายไฟฟ้าออทติกที่ใช้งาน

1. ภาพรวมสินค้า

NVIDIA® MFA1A00-E020 เป็นเคเบิล QSFP28 Active Optical Cable (AOC) ที่มีความสามารถสูงสายไฟฟ้าสายไฟฟ้าส่งผลให้ความกว้าง 20 เมตรที่แข็งแรง, ทําให้มีผลงานที่ดีกว่าโซลูชั่นทองแดงที่ไม่ทํางานในแวดล้อมศูนย์ข้อมูล. มันรวมเส้นใยหลายแบบ (MMF) สี่เส้นต่อปลายแต่ละตัวสามารถส่งข้อมูลได้ในความเร็วสูงสุดถึง 26 Gb/sออกแบบสําหรับความหนาแน่นสูงของท่าเรือและความสะดวกสบายร้อน-pluggableสายไฟเบอร์ปาสิฟแอลเล็คทีน แนะนําการปรับปรุงและประสิทธิภาพพลังงานที่ดีกว่า ทําให้มันเป็นทางเลือกที่เหมาะสมสําหรับการเชื่อมต่อความเร็วสูงที่ทันสมัย

2คุณลักษณะหลัก

• อัตราการส่งข้อมูลสูงสุด 100 Gb/s สําหรับแอพลิเคชั่นความกว้างข่ายสูง
• ปัจจัยรูปแบบ QSFP28 ที่ติดต่อได้ร้อน เพื่อการติดตั้งและบํารุงรักษาง่าย
• อัมพลิทูดอัพเดทของตัวรับที่สามารถโปรแกรมได้ และความสําคัญก่อนสําหรับความสมบูรณ์แบบของสัญญาณ
• สามารถเลือกการใช้เวลาใหม่ในแต่ละเลน เพื่อให้มีผลงานที่ดีที่สุดที่ความเร็ว 26 Gb/s
• การบริโภคพลังงานที่ต่ํา: 2.2W แบบต่อปลาย (พร้อมการใช้เวลาใหม่)
• ระยะทางถึง 100 เมตรด้วยไฟเบอร์หลายแบบ
• สอดคล้องกับมาตรฐาน SFF-8665, SFF-8636 และ RoHS
• การติดตามการวินิจฉัยดิจิตอล (DDM) สําหรับการติดตามการทํางานในเวลาจริง

3เทคโนโลยีและมาตรฐานหลัก

MFA1A00-E020 ใช้เทคโนโลยี VCSEL (Vertical Cavity Surface-Emitting Laser) เพื่อรับรองการส่งข้อมูลที่น่าเชื่อถือรวมถึง SFF-8665 สําหรับอินเตอร์เฟซ QSFP28 และ SFF-8636 สําหรับอินเตอร์เฟสการจัดการ I2Cนี่สายไฟฟ้าสายไฟฟ้ารองรับโปรโตคอล 100GbE Ethernet และ InfiniBand EDR เพื่อให้ความสามารถในการทํางานร่วมกันได้อย่างกว้างขวางการให้ความรู้เกี่ยวกับอุณหภูมิ, ความดันไฟฟ้า, ความคัดค้านเลเซอร์, และระดับพลังงานทางออนไลน์

4หลักการทํางาน

สายไฟฟ้าออฟติกที่ทํางานนี้ทํางานโดยแปลงสัญญาณไฟฟ้าจากระบบเจ้าภาพเป็นสัญญาณออฟติก ผ่านเครื่องส่ง VCSEL ที่บูรณาการสัญญาณทางออนไลน์เหล่านี้จะถูกส่งผ่านไฟเบอร์หลายแบบณ จุดรับสัญญาณ เครื่องตรวจจับแสงจะแปลงสัญญาณกลับเป็นข้อมูลไฟฟ้า สายเคเบิลมีความสามารถในการกําหนดเวลาใหม่ (CDR) ในแต่ละเลน เพื่อแก้ไขการสั่นสะเทือนและการบิดเบือนสัญญาณการประกันความสมบูรณ์แบบของข้อมูลในระยะทางที่ยาวแนวทางที่บูรณาการนี้กําจัดความจําเป็นของตัวรับและสายพัดแยก โดยทําให้การเชื่อมต่อง่ายขึ้นและเพิ่มความน่าเชื่อถือสายไฟเบอร์ปาสิฟทางเลือกคือการแก้ไขแบบครบถ้วนแบบพล๊อก แอนด์ เพลย์

5. สถานการณ์การใช้งาน

MFA1A00-E020 ได้ถูกออกแบบมาสําหรับสภาพแวดล้อมคอมพิวเตอร์ที่มีประสิทธิภาพสูง ที่ต้องการความช้าต่ําและความกว้างของแบนด์วิธสูง

• การเชื่อมต่อระหว่างศูนย์ข้อมูลสถาปัตยกรรมกระดูกสันหลัง (spine-leaf architecture) การสวิตชิ่งแบบ Top-of-Rack (ToR) และการเชื่อมต่อเซอร์เวอร์กับสวิตช์
• คอมพิวเตอร์ประสิทธิภาพสูง (HPC)คลัสเตอร์และซูเปอร์คอมพิวเตอร์ที่ใช้ InfiniBand EDR
• โครงสร้างพื้นฐานในเมฆ:ผู้ให้บริการบริการเมฆขนาดใหญ่ที่ต้องการการเชื่อมต่อเซอร์เวอร์ความเร็วสูง
• เครือข่ายธุรกิจเครือข่ายหลักและเครือข่ายพื้นที่เก็บข้อมูล (SAN)

6รายละเอียดและข้อมูลการสั่งซื้อ

7ข้อดีและจุดขาย

นี่สายไฟฟ้าสายไฟฟ้ายิ่งแตกต่างจากสายไฟเบอร์ปาสิฟการแก้ไขและผลิตภัณฑ์ของผู้แข่งขัน

• ความสามารถและผลงานสูงกว่า:ให้ความสามารถ 100 เมตรที่น่าเชื่อถือ มากกว่าข้อจํากัดของเคเบิล DAC ที่ไม่ใช้อากาศ
• การแก้ไขแบบบูรณาการ:กําจัดปัญหาความสอดคล้องและความกังวลเกี่ยวกับการสูญเสียการใส่ที่เกี่ยวข้องกับเครื่องรับและสายพับแยก
• การวินิจฉัยที่พัฒนาDDM ที่ครบวงจรทําให้สามารถติดตามและบริหารเครือข่ายได้อย่างระยะยาว โดยลดเวลาหยุดทํางาน
• ประสิทธิภาพพลังงาน:การบริโภคพลังงานที่ต่ํากว่าต่อท่าเรือ เมื่อเทียบกับการแก้ไขทางเลือกหลายอย่าง ลดต้นทุนการดําเนินงาน
• คุณภาพอย่างเข้มงวดผ่านการทดสอบการผลิตอย่างครบถ้วน เพื่อให้ความสามารถในการทํางานที่ดีที่สุด และความทนทานระยะยาว

8บริการและการสนับสนุน

เราให้การสนับสนุนครบวงจรสําหรับผลิตภัณฑ์ของเราทั้งหมด. นี้รวมถึงระยะเวลาการรับประกันมาตรฐาน. ทีมงานเทคนิคของเราให้คําปรึกษาและการสนับสนุน 24/7 เพื่อช่วยในการบูรณาการและแก้ปัญหา.เรามีคลังสินค้าจํานวนมาก ทําให้เราสามารถนําเสนอเวลาในการจัดส่งที่น่าเชื่อถือได้ ทั้งสําหรับการสั่งซื้อขนาดเล็กและขนาดใหญ่

9คําถามที่พบบ่อย (FAQ)

ถาม: สายนี้ติดไฟร้อนได้มั้ย?
ตอบ: ใช่ ปัจจัยรูปแบบ QSFP28 ได้ถูกออกแบบมาเพื่อการทํางานที่สามารถติดต่อได้แบบร้อน ทําให้สามารถติดตั้งและถอนได้โดยไม่ต้องปิดระบบ

ถาม: ความแตกต่างระหว่าง AOC และ DAC แบบปาสิฟคืออะไร?
ตอบ: สายไฟฟ้าออทติกแอคทีฟ (AOC) แบบนี้ ใช้ไฟเบอร์ออทติก และมีอิเล็กทรอนิกส์ในตัวสําหรับการประมวลสัญญาณ ทําให้สามารถใช้งานได้นานขึ้น (สูงถึง 100 เมตร) และน้ําหนักน้อยลงสายทองแดง Passive Direct Attach (DAC) หนักกว่ามีระยะทางสั้นกว่า (~ 5-7m) และไม่มีส่วนประกอบที่ใช้งาน

ถาม: สายนี้รองรับการวินิจฉัยดิจิตอล (DDM/DOM) ไหม?
ตอบ: ใช่, มันมีระบบ Digital Diagnostic Monitoring (DDM) อย่างเต็มที่ตาม SFF-8636 ซึ่งให้ข้อมูลในเวลาจริงเกี่ยวกับอุณหภูมิ, โวลเตชั่น, พลังงาน TX/RX และกระแสเลเซอร์บายเอส

ถาม: สายเคเบิลนี้เข้ากันได้กับระบบอะไร?
ตอบ: มันเข้ากันได้กับสวิตช์, รูเตอร์, หรือการ์ดอินเตอร์เฟซเครือข่ายใด ๆ ที่มีพอร์ต QSFP28 และรองรับโปรโตคอล EDR 100GbE หรือ InfiniBand. ตลอดเวลาปรึกษาคู่มือความเข้ากันของระบบของคุณ

10การระวังที่สําคัญ

• ให้แน่ใจว่าพอร์ต QSFP28 ของอุปกรณ์โฮสต์เปิดให้ใช้โปรโตคอลที่เหมาะสม (100GbE หรือ InfiniBand EDR)
• ไม่เกินรัศมีโค้งขั้นต่ํา 30 มิลลิเมตร เพื่อป้องกันความเสียหายถาวรของเส้นใยภายใน
• ใช้และเก็บสายไฟฟ้าภายในช่วงอุณหภูมิและความชื้นที่กําหนด (การทํางาน 0 °C ถึง 70 °C; ความชื้น 5% ถึง 85%)
• อุปกรณ์นี้สอดคล้องกับขีดจํากัดของ FCC ประเภท A. มันอาจทําให้เกิดการรังสีรังสีในพื้นที่อาศัย; การบรรเทาคือความรับผิดชอบของผู้ใช้
• โมดูลเลเซอร์ถูกจัดอันดับเป็น IEC 60825-1 สินค้าเลเซอร์ชั้น I ซึ่งปลอดภัยในสภาพการทํางานปกติ
