ชื่อแบรนด์:
Mellanox
หมายเลขรุ่น:
MFS1S50-H010V
ติดต่อเรา

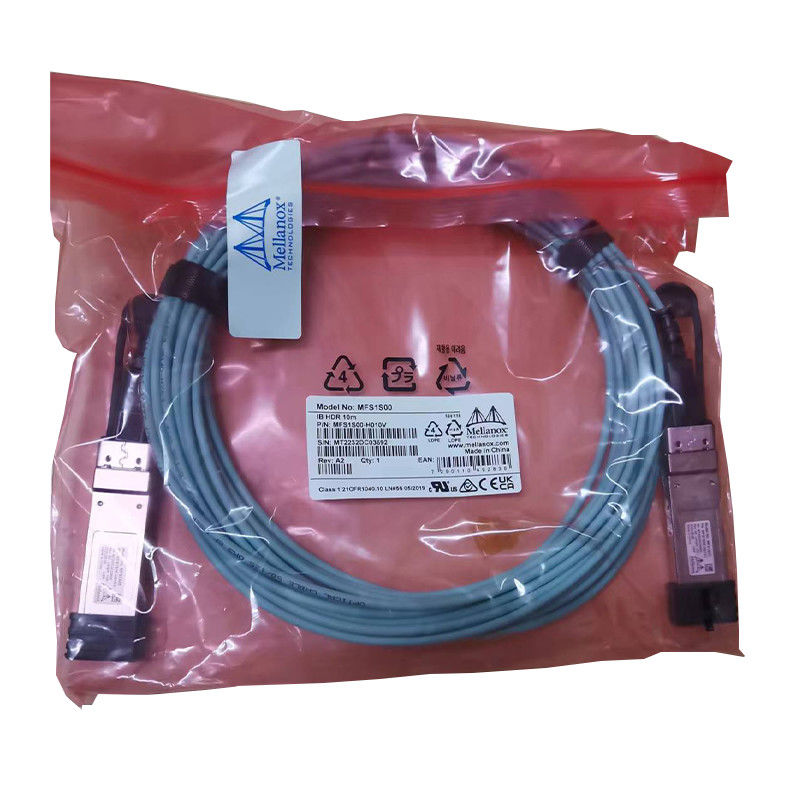

Mellanox® MFS1S50-HxxxE เป็น QSFP56 VCSEL-based (Vertical Cavity Surface-Emitting Laser), 200Gb/s ถึง 2 x 100Gb/s active optical splitter cable (AOC) ที่ออกแบบมาเพื่อใช้ใน 200Gb/s InfiniBand HDR (อัตราข้อมูลสูง ) ระบบ
สายเคเบิล MFS1S50-HxxxE สอดคล้องกับ SFF-8665 สำหรับโซลูชันแบบเสียบได้ QSFP56ให้การเชื่อมต่อระหว่างยูนิตระบบด้วยตัวเชื่อมต่อ 200Gb/s ที่ด้านหนึ่งและตัวเชื่อมต่อ 100Gb/s สองตัวที่แยกจากกันที่อีกด้านหนึ่ง เช่น สวิตช์และเซิร์ฟเวอร์สองตัวสายเคเบิลเชื่อมต่อสัญญาณข้อมูลจากแต่ละคู่ของ MMF (Multi Mode Fiber) 4 คู่บนปลาย QSFP56 เดี่ยวไปยังคู่คู่ของแต่ละปลายมัลติพอร์ต QSFP56ปลายสาย QSFP56 แต่ละเส้นประกอบด้วย EEPROM ที่ให้ข้อมูลผลิตภัณฑ์และการตรวจสอบสถานะ ซึ่งระบบโฮสต์สามารถอ่านได้
การทดสอบการผลิตที่เข้มงวดช่วยให้มั่นใจได้ถึงประสบการณ์การติดตั้ง ประสิทธิภาพ และความทนทานที่ดีที่สุดเมื่อแกะกล่อง
โซลูชันเคเบิลใยแก้วแบบแอคทีฟคุณภาพเฉพาะของ Mellanox ให้การเชื่อมต่อที่ประหยัดพลังงานสำหรับการเชื่อมต่อระหว่างศูนย์ข้อมูลช่วยให้มีแบนด์วิธของพอร์ต ความหนาแน่น และความสามารถในการกำหนดค่าที่สูงขึ้นด้วยต้นทุนที่ต่ำ และลดความต้องการพลังงานในศูนย์ข้อมูล

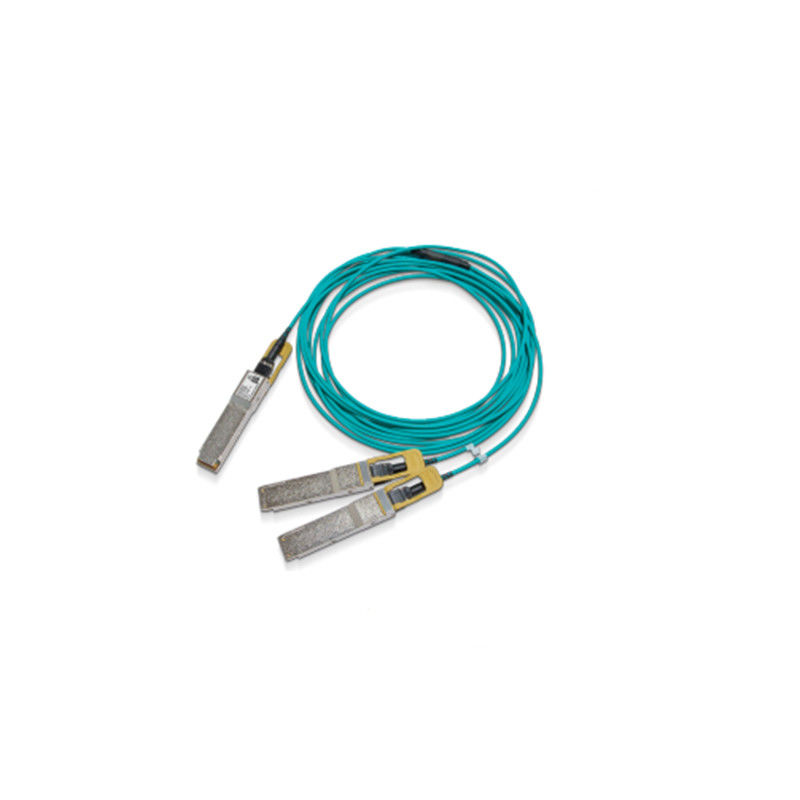

NVIDIA® MFS1S50 เป็น QSFP56 VCSEL-based (Vertical Cavity Surface-Emitting Laser) 200Gb/s ถึง 2 x 100Gb/s active optical splitter cable (AOC) ที่ออกแบบมาเพื่อใช้ใน 200Gb/s InfiniBand (IB) HDR ( ระบบอัตราข้อมูลสูง)
สายเคเบิล MFS1S50 สอดคล้องกับ SFF-8665 สำหรับโซลูชันแบบเสียบได้ QSFP56ให้การเชื่อมต่อระหว่างยูนิตระบบด้วยตัวเชื่อมต่อ 200Gb/s ที่ด้านหนึ่งและตัวเชื่อมต่อ 100Gb/s สองตัวที่แยกจากกันที่อีกด้านหนึ่ง เช่น สวิตช์และเซิร์ฟเวอร์สองตัวสายเคเบิลเชื่อมต่อสัญญาณข้อมูลจากแต่ละคู่ของ MMF (Multi Mode Fiber) 4 คู่บนปลาย QSFP56 เดี่ยวไปยังคู่คู่ของแต่ละปลายมัลติพอร์ต QSFP56ปลายสาย QSFP56 แต่ละเส้นประกอบด้วย EEPROM ที่ให้ข้อมูลผลิตภัณฑ์และการตรวจสอบสถานะ ซึ่งระบบโฮสต์สามารถอ่านได้
โซลูชันสายเคเบิลคุณภาพเฉพาะของ NVIDIA ให้การเชื่อมต่อที่ประหยัดพลังงานสำหรับการเชื่อมต่อระหว่างศูนย์ข้อมูลช่วยให้มีแบนด์วิธของพอร์ต ความหนาแน่น และความสามารถในการกำหนดค่าที่สูงขึ้นด้วยต้นทุนที่ต่ำ และลดความต้องการพลังงานในศูนย์ข้อมูล
การทดสอบการผลิตที่เข้มงวดช่วยให้มั่นใจได้ถึงประสบการณ์การติดตั้ง ประสิทธิภาพ และความทนทานที่ดีที่สุดเมื่อแกะกล่อง
ข้อมูลการสั่งซื้อ
|
หมายเลขชิ้นส่วนการสั่งซื้อ
|
คำอธิบาย
|
|---|---|
| MFS1S50-H003V | สายเคเบิลออปติคอลที่ใช้งาน NVIDIA, 200Gb/s ถึง 2x100Gb/s IB HDR, QSFP56 ถึง 2xQSFP56, 3 ม. |
| MFS1S50-H005V | สายเคเบิลออปติคอลที่ใช้งาน NVIDIA, 200Gb/s ถึง 2x100Gb/s IB HDR, QSFP56 ถึง 2xQSFP56, 5 ม. |
| MFS1S50-H010V | สายเคเบิลออปติคอลที่ใช้งาน NVIDIA, 200Gb/s ถึง 2x100Gb/s IB HDR, QSFP56 ถึง 2xQSFP56, 10 ม. |
| MFS1S50-H015V | สายเคเบิลออปติคอลที่ใช้งาน NVIDIA, 200Gb/s ถึง 2x100Gb/s IB HDR, QSFP56 ถึง 2xQSFP56, 15 ม. |
| MFS1S50-H020V | สายเคเบิลออปติคอลที่ใช้งาน NVIDIA, 200Gb/s ถึง 2x100Gb/s IB HDR, QSFP56 ถึง 2xQSFP56, 20 ม. |
| MFS1S50-H030V | สายเคเบิลออปติคอลที่ใช้งาน NVIDIA, 200Gb/s ถึง 2x100Gb/s IB HDR, QSFP56 ถึง 2xQSFP56, 30 ม. |
คะแนนสูงสุดสัมบูรณ์คือคะแนนที่เกินกว่าความเสียหายที่อาจเกิดขึ้นกับอุปกรณ์
การทำงานที่ยืดเยื้อระหว่างข้อกำหนดการทำงานและพิกัดสูงสุดที่แน่นอนไม่ได้มีวัตถุประสงค์ และอาจทำให้อุปกรณ์เสื่อมสภาพอย่างถาวร
|
พารามิเตอร์
|
นาที
|
สูงสุด
|
หน่วย
|
|---|---|---|---|
| แรงดันไฟฟ้า | -0.3 | 3.6 | วี |
| แรงดันไฟฟ้าขาเข้า | -0.3 | 3.465 | วี |
| ควบคุมแรงดันไฟฟ้าขาเข้า | -0.3 | 4.0 | วี |
| เกณฑ์ความเสียหาย | 3.4 | --- | เดซิเบล |
ตารางนี้แสดงข้อกำหนดด้านสิ่งแวดล้อมของผลิตภัณฑ์
|
พารามิเตอร์
|
นาที
|
สูงสุด
|
หน่วย
|
|---|---|---|---|
| อุณหภูมิในการจัดเก็บ | -40 | 85 | องศาเซลเซียส |
ส่วนนี้แสดงช่วงของค่าสำหรับการทำงานปกติการกรองแหล่งจ่ายไฟของบอร์ดโฮสต์ควรได้รับการออกแบบตามที่แนะนำในข้อกำหนดของคณะกรรมการ SFF
|
พารามิเตอร์
|
นาที
|
ประเภท
|
สูงสุด
|
หน่วย
|
หมายเหตุ
|
|---|---|---|---|---|---|
| แรงดันไฟ (Vซีซี) | 3.135 | 3.3 | 3.465 | วี | --- |
| การใช้พลังงาน 200Gb/s สิ้นสุด | --- | 4.5 | 5.0 | ว | --- |
| การใช้พลังงาน 100Gb/s สิ้นสุด | --- | 3.0 | 3.5 | ว | --- |
| การจ่ายสัญญาณรบกวน (10Hz – 10MHz) | 66 | --- | --- | เอ็มวีพีพี | --- |
| อุณหภูมิกรณีการใช้งาน | 0 | --- | 70 | องศาเซลเซียส | --- |
| ความชื้นสัมพัทธ์ในการทำงาน | 5 | --- | 85 | % | --- |
|
พารามิเตอร์ (ต่อเลน)
|
นาที
|
ประเภท
|
สูงสุด
|
หน่วย
|
|---|---|---|---|---|
| อัตราการส่งสัญญาณ | -100 แผ่นต่อนาที | 53.125 | +100 แผ่นต่อนาที | GBd |
| การป้อนข้อมูลส่วนต่างแกว่งที่ TP1a | จะแจ้งภายหลัง | --- | 900 | เอ็มวีพีพี |
| เอาต์พุตข้อมูลส่วนต่างแกว่งที่ TP4 | --- | --- | 900 | เอ็มวีพีพี |
| ESMW ที่ใกล้จะสิ้นสุด | 0.265 | --- | --- | UI |
| ความสูงของตาขาออกใกล้สุด | 70 | --- | --- | เอ็มวีพีพี |
| เวลาเปลี่ยนเอาต์พุต 20% ถึง 80% | 9.5 | --- | --- | ปล |
หมายเหตุ:
ผลิตภัณฑ์นี้เข้ากันได้กับระดับ ESD ในสภาพแวดล้อมการทำงานของศูนย์ข้อมูลทั่วไป และได้รับการรับรองตามมาตรฐานที่ระบุไว้ในส่วนการปฏิบัติตามกฎระเบียบสินค้าจัดส่งพร้อมฝาครอบป้องกันที่ขั้วต่อทั้งหมดเพื่อป้องกันระหว่างการขนส่งในการจัดการและการทำงานปกติของสายเคเบิลความเร็วสูงและตัวรับส่งสัญญาณออปติคัล ESD เป็นสิ่งที่น่ากังวลระหว่างการใส่เข้าไปในกรง QSFP ของเซิร์ฟเวอร์/สวิตช์ดังนั้นจึงต้องปฏิบัติตามข้อควรระวังการจัดการ ESD มาตรฐานซึ่งรวมถึงการใช้สายรัดข้อมือ/สายรัดรองเท้าที่ต่อสายดินและพื้น ESD ในทุกที่ที่มีการดึง/เสียบสายเคเบิล/ตัวรับส่งสัญญาณการปล่อยไฟฟ้าสถิตที่ด้านนอกของตัวเครื่องอุปกรณ์โฮสต์หลังการติดตั้งจะเป็นไปตามข้อกำหนด ESD ระดับระบบ
ตัวรับส่งสัญญาณอาจเสียหายได้จากการสัมผัสกับกระแสไฟกระชากและเหตุการณ์แรงดันไฟฟ้าเกินระมัดระวังในการจำกัดความเสี่ยงต่อเงื่อนไขที่กำหนดไว้ในคะแนนสูงสุดสัมบูรณ์ปฏิบัติตามข้อควรระวังในการจัดการตามปกติสำหรับอุปกรณ์ที่ไวต่อการปล่อยไฟฟ้าสถิตตัวรับส่งสัญญาณมาพร้อมกับฝาปิดกันฝุ่นทั้งทางไฟฟ้าและพอร์ตออปติคัลฝาปิดพอร์ตออปติคัลควรอยู่ในตำแหน่งเสมอเมื่อไม่ได้เชื่อมต่อสายไฟเบอร์ขั้วต่อแบบออปติคัลมีพื้นผิวของขั้วต่อแบบฝัง ซึ่งจะถูกเปิดเมื่อใดก็ตามที่ไม่มีสายเคเบิลหรือฝาปิด
ก่อนเสียบสายไฟเบอร์ ให้ทำความสะอาดขั้วต่อสายเพื่อป้องกันการปนเปื้อนฝาปิดกันฝุ่นช่วยให้แน่ใจว่าเลนส์ยังคงสะอาดและไม่จำเป็นต้องทำความสะอาดเพิ่มเติมในกรณีที่เกิดการปนเปื้อน ควรใช้เครื่องมือและวิธีการทำความสะอาดที่ได้มาตรฐานห้ามใช้ของเหลว
สำหรับการกำหนดค่าที่ทดสอบกับ AOC โปรดดูรายงานการรับรองผลิตภัณฑ์ระดับระบบ (SLP)
AOC รองรับการเลือกอัตราซึ่งควบคุมโดยการเขียนเพื่อลงทะเบียน 0x57-0x58บิต 2 บิตถูกกำหนดสำหรับเลนรับแต่ละเลนในหน่วยไบต์ 0x57 (87dec, Rxn_Rate_Select) และสองบิตสำหรับเลนส่งสัญญาณแต่ละเลนในหน่วยไบต์ 0x58 (88dec, Txn_Rate_Select) เพื่อระบุบิตเรตสูงสุดสี่บิต ตามที่กำหนดไว้ใน SFF-8636 Rev 2.9.2 ตารางที่ 6 -5 XN_RATE_SELECT การเข้ารหัสเลนทั้งสี่จำเป็นต้องมีค่าการเลือกอัตราเดียวกัน
ตารางด้านล่างระบุอัตราสำหรับการตั้งค่าการเลือกอัตราแต่ละรายการ
|
อัตราเลือกค่า
|
อัตราการดำเนินงาน (GBd)
|
|---|---|
| 01 | 10.31250 NRZ |
| 10 | 25.78125 NRZ |
| 11 | 26.56250แพม4 |
|
พารามิเตอร์ |
ค่า | หน่วย | |
|---|---|---|---|
| เส้นผ่านศูนย์กลาง | 3 +/-0.2 | มม | |
| รัศมีโค้งต่ำสุด | 30 | มม | |
| ความทนทานต่อความยาว | ความยาว < 5 ม | +300 /-0 | มม |
| 5 ม. ≤ ความยาว < 50 ม | +500 / -0 | ||
| ความยาว 50 ม. ≤ | +1000 /-0 | ||
| สีของสายเคเบิล | อควา | --- | |
ประโยชน์
สายไฟเบอร์แบบบางช่วยให้การไหลเวียนของอากาศเย็นลงได้สูงสุด
น้ำหนักเบาทำให้สามารถวิ่งไฟเบอร์หนาแน่นได้ด้วยการรองรับที่น้อยที่สุด
ไม่มีตัวเชื่อมต่อออปติก MPO เพิ่มความน่าเชื่อถือและลดการบำรุงรักษา
ออกแบบและผลิตโดย LinkX Optics
โรงงาน 100 เปอร์เซ็นต์ผ่านการทดสอบในระบบ live switching และระบบที่ใช้ GPU
ได้รับการออกแบบให้เหนือกว่ามาตรฐาน BER ของอุตสาหกรรม IEEE เพื่อการทำงานที่เชื่อถือได้ภายใต้สภาวะการทำงานที่สมบุกสมบัน
การเชื่อมต่อระหว่างกันความเร็วสูง
การเติบโตอย่างรวดเร็วล่าสุดของทราฟฟิกของดาต้าเซ็นเตอร์และคลาวด์คอมพิวติ้งส่งผลให้ทราฟฟิกแบบเครื่องต่อเครื่องเพิ่มขึ้นอย่างมาก เนื่องจากการนำเซิร์ฟเวอร์เวอร์ช่วลไลเซชันมาใช้ เครือข่ายที่กำหนดโดยซอฟต์แวร์ (SDN) และการประมวลผลในระบบคลาวด์อย่างรวดเร็วตอนนี้เพิ่มข้อกำหนดแบนด์วิธขนาดใหญ่สำหรับเครือข่ายข้อมูลเทราไบต์สำหรับการฝึกอบรมระบบที่ใช้ GPU ของปัญญาประดิษฐ์ (AI) แมชชีนเลิร์นนิง (ML)
