Infiniband Mellanox AOC MFS1S50-H030V VPI HDR & ETH 2x100Gb/S 30M QSFP56 ใหม่และเดิม
รายละเอียดสินค้า:
| ชื่อแบรนด์: | Mellanox |
| หมายเลขรุ่น: | MFS1S50-H030V |
การชำระเงิน:
| จำนวนสั่งซื้อขั้นต่ำ: | 1 ชิ้น |
|---|---|
| ราคา: | negotiable |
| รายละเอียดการบรรจุ: | กล่องกระดาษ |
| เวลาการส่งมอบ: | 7-10 วัน |
| เงื่อนไขการชำระเงิน: | T / T, Western Union, MoneyGram Xtransfer |
| สามารถในการผลิต: | 10,000 ชิ้น / เดือน |
|
ข้อมูลรายละเอียด |
|||
| Availability: | stock | Warranty: | 1 Year |
|---|---|---|---|
| condition: | new and original | Technology: | InfiniBand |
| data rate: | Up to 200Gb/s | Connector Type: | QSFP56 |
| Output transition time, 20% to 80%: | 9.5ps | Near-end output eye height: | 70mVpp |
| Near-end ESMW: | 0.265UI | Differential data output swing at TP4: | 900mVpp |
| เน้น: | สายเคเบิลอินฟินิแบนด์ Mellanox HDR100,สายเคเบิลอินฟินิแบนด์ ETH Mellanox,สายเคเบิลแยก HDR100 Mellanox |
||
รายละเอียดสินค้า

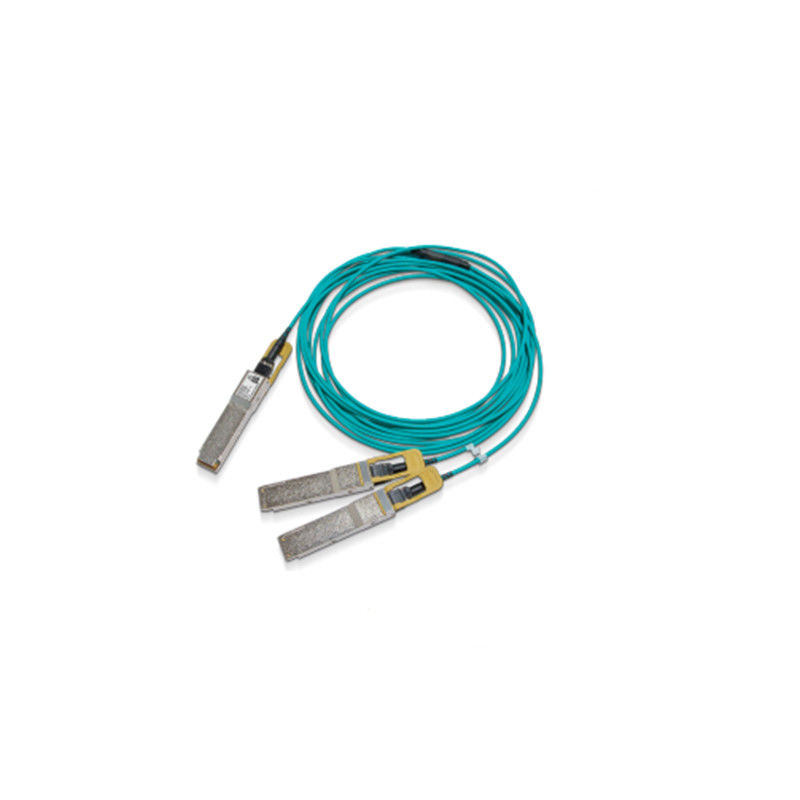

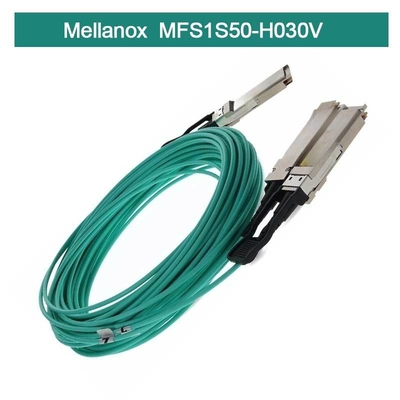

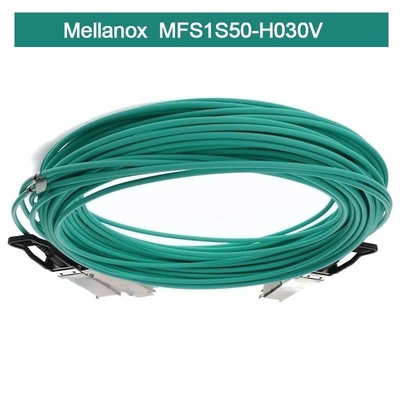

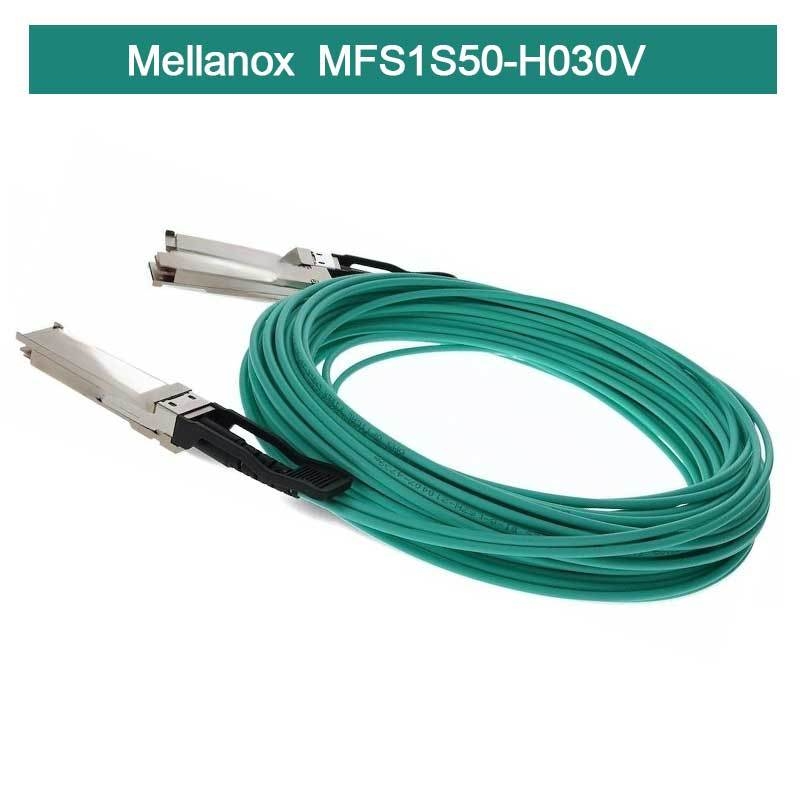

สายแยกออปติคัลแบบแอคทีฟ 200Gb/s HDR เป็น 2x100Gb/s HDR100(QSFP56 เป็น 2xQSFP56) MMF
Mellanox® MFS1S50-HxxxE เป็นสายแยกออปติคัลแบบแอคทีฟ (AOC) 200Gb/s เป็น 2 x 100Gb/s ที่ใช้ VCSEL (Vertical Cavity Surface-Emitting Laser) ราคาประหยัด ออกแบบมาเพื่อใช้ในระบบ 200Gb/s InfiniBand HDR (High Data Rate)
สาย MFS1S50-HxxxE เป็นไปตามมาตรฐาน SFF-8665 สำหรับโซลูชันแบบเสียบได้ QSFP56 ให้การเชื่อมต่อระหว่างหน่วยระบบที่มีขั้วต่อ 200Gb/s ที่ด้านหนึ่งและขั้วต่อ 100Gb/s สองตัวแยกกันที่อีกด้านหนึ่ง เช่น สวิตช์และเซิร์ฟเวอร์สองเครื่อง สายเคเบิลเชื่อมต่อสัญญาณข้อมูลจากแต่ละคู่ MMF (Multi Mode Fiber) 4 คู่ที่ปลาย QSFP56 เดียวกับคู่ QSFP56 หลายพอร์ตสองคู่ ปลาย QSFP56 แต่ละด้านของสายเคเบิลประกอบด้วย EEPROM ที่ให้ข้อมูลการตรวจสอบผลิตภัณฑ์และสถานะ ซึ่งระบบโฮสต์สามารถอ่านได้
การทดสอบการผลิตอย่างเข้มงวดช่วยให้มั่นใจได้ถึงประสบการณ์การติดตั้ง ประสิทธิภาพ และความทนทานที่ดีที่สุด
โซลูชันสายไฟเบอร์แบบแอคทีฟคุณภาพสูงที่เป็นเอกลักษณ์ของ Mellanox’s ให้การเชื่อมต่อที่ประหยัดพลังงานสำหรับการเชื่อมต่อศูนย์ข้อมูล พวกเขาเปิดใช้งานแบนด์วิดท์พอร์ต ความหนาแน่น และการกำหนดค่าที่สูงขึ้นในราคาที่ต่ำ และลดความต้องการพลังงานในศูนย์ข้อมูล
NVIDIA® MFS1S50 เป็นสายแยกออปติคัลแบบแอคทีฟ (AOC) 200Gb/s เป็น 2 x 100Gb/s ที่ใช้ VCSEL (Vertical Cavity Surface-Emitting Laser) ราคาประหยัด ออกแบบมาเพื่อใช้ในระบบ 200Gb/s InfiniBand (IB) HDR (High Data Rate)
สาย MFS1S50 เป็นไปตามมาตรฐาน SFF-8665 สำหรับโซลูชันแบบเสียบได้ QSFP56 ให้การเชื่อมต่อระหว่างหน่วยระบบที่มีขั้วต่อ 200Gb/s ที่ด้านหนึ่งและขั้วต่อ 100Gb/s สองตัวแยกกันที่อีกด้านหนึ่ง เช่น สวิตช์และเซิร์ฟเวอร์สองเครื่อง สายเคเบิลเชื่อมต่อสัญญาณข้อมูลจากแต่ละคู่ MMF (Multi Mode Fiber) 4 คู่ที่ปลาย QSFP56 เดียวกับคู่ QSFP56 หลายพอร์ตสองคู่ ปลาย QSFP56 แต่ละด้านของสายเคเบิลประกอบด้วย EEPROM ที่ให้ข้อมูลการตรวจสอบผลิตภัณฑ์และสถานะ ซึ่งระบบโฮสต์สามารถอ่านได้
ข้อมูลการสั่งซื้อ
|
หมายเลขชิ้นส่วนสำหรับการสั่งซื้อ
|
คำอธิบาย
|
|---|---|
| MFS1S50-H003V | สายออปติคัลแบบแอคทีฟของ NVIDIA, 200Gb/s เป็น 2x100Gb/s IB HDR, QSFP56 เป็น 2xQSFP56, 3m |
| MFS1S50-H005V | สายออปติคัลแบบแอคทีฟของ NVIDIA, 200Gb/s เป็น 2x100Gb/s IB HDR, QSFP56 เป็น 2xQSFP56, 5m |
| MFS1S50-H010V | สายออปติคัลแบบแอคทีฟของ NVIDIA, 200Gb/s เป็น 2x100Gb/s IB HDR, QSFP56 เป็น 2xQSFP56, 10m |
| MFS1S50-H015V | สายออปติคัลแบบแอคทีฟของ NVIDIA, 200Gb/s เป็น 2x100Gb/s IB HDR, QSFP56 เป็น 2xQSFP56, 15m |
| MFS1S50-H020V | สายออปติคัลแบบแอคทีฟของ NVIDIA, 200Gb/s เป็น 2x100Gb/s IB HDR, QSFP56 เป็น 2xQSFP56, 20m |
| MFS1S50-H030V | สายออปติคัลแบบแอคทีฟของ NVIDIA, 200Gb/s เป็น 2x100Gb/s IB HDR, QSFP56 เป็น 2xQSFP56, 30m |
ข้อมูลจำเพาะสูงสุดสัมบูรณ์
พิกัดสูงสุดสัมบูรณ์คือพิกัดที่อุปกรณ์อาจเสียหาย
การทำงานเป็นเวลานานระหว่างข้อมูลจำเพาะการทำงานและพิกัดสูงสุดสัมบูรณ์ไม่ได้มีวัตถุประสงค์และอาจทำให้อุปกรณ์เสื่อมสภาพอย่างถาวร
การคายประจุไฟฟ้าสถิต (ESD)
ผลิตภัณฑ์นี้เข้ากันได้กับระดับ ESD ในสภาพแวดล้อมการทำงานของศูนย์ข้อมูลทั่วไปและได้รับการรับรองตามมาตรฐานที่ระบุไว้ในส่วนการปฏิบัติตามกฎระเบียบ ผลิตภัณฑ์ถูกจัดส่งพร้อมฝาครอบป้องกันบนขั้วต่อทั้งหมดเพื่อป้องกันระหว่างการขนส่ง ในการจัดการและการทำงานตามปกติของสายเคเบิลความเร็วสูงและตัวรับส่งสัญญาณออปติคัล ESD เป็นข้อกังวลระหว่างการใส่เข้าไปในกรง QSFP ของเซิร์ฟเวอร์/สวิตช์ ดังนั้นจึงต้องปฏิบัติตามข้อควรระวังในการจัดการ ESD มาตรฐาน ซึ่งรวมถึงการใช้สายรัดข้อมือ/รองเท้าที่ต่อสายดินและพื้น ESD ทุกครั้งที่มีการดึง/ใส่สายเคเบิล/ตัวรับส่งสัญญาณ การคายประจุไฟฟ้าสถิตไปยังภายนอกของแชสซีอุปกรณ์โฮสต์หลังการติดตั้งอยู่ภายใต้ข้อกำหนด ESD ระดับระบบ
การจัดการและการทำความสะอาด
ตัวรับส่งสัญญาณอาจเสียหายได้จากการสัมผัสกับกระแสไฟกระชากและเหตุการณ์แรงดันไฟฟ้าเกิน ระมัดระวังในการจำกัดการสัมผัสกับเงื่อนไขที่กำหนดไว้ในพิกัดสูงสุดสัมบูรณ์ ปฏิบัติตามข้อควรระวังในการจัดการตามปกติสำหรับอุปกรณ์ที่ไวต่อการคายประจุไฟฟ้าสถิต ตัวรับส่งสัญญาณถูกจัดส่งพร้อมฝาครอบกันฝุ่นทั้งพอร์ตไฟฟ้าและพอร์ตออปติคัล ควรใส่ฝาครอบบนพอร์ตออปติคัลเสมอเมื่อไม่มีสายไฟเบอร์เชื่อมต่อ ขั้วต่อออปติคัลมีพื้นผิวขั้วต่อแบบเว้าซึ่งเปิดออกเมื่อไม่มีสายเคเบิลหรือฝาครอบ
ก่อนที่จะใส่สายไฟเบอร์ ให้ทำความสะอาดขั้วต่อสายเคเบิลเพื่อป้องกันการปนเปื้อนจากสายเคเบิล ฝาครอบกันฝุ่นช่วยให้มั่นใจได้ว่าออปติกยังคงสะอาดและไม่จำเป็นต้องทำความสะอาดเพิ่มเติม ในกรณีที่มีการปนเปื้อน ควรใช้เครื่องมือและวิธีการทำความสะอาดมาตรฐาน ห้ามใช้น้ำยา
การทำงานร่วมกัน
สำหรับการกำหนดค่าที่ทดสอบกับ AOC โปรดดูรายงานคุณสมบัติผลิตภัณฑ์ระดับระบบ (SLP)
การเลือกอัตรา
AOC รองรับการเลือกอัตรา ซึ่งควบคุมโดยการเขียนไปยังรีจิสเตอร์ 0x57-0x58 มีการกำหนดบิตสองบิตสำหรับแต่ละเลนของตัวรับสัญญาณในไบต์ 0x57 (87dec, Rxn_Rate_Select) และสองบิตสำหรับแต่ละเลนของเครื่องส่งสัญญาณในไบต์ 0x58 (88dec, Txn_Rate_Select) เพื่อระบุอัตราบิตสูงสุดสี่อัตรา ตามที่กำหนดไว้ใน SFF-8636 Rev 2.9.2 ตาราง 6-5 XN_RATE_SELECT ENCODINGS เลนทั้งสี่เลนต้องมีค่าการเลือกอัตราเดียวกัน
ตารางด้านล่างระบุอัตราสำหรับแต่ละการตั้งค่าการเลือกอัตรา
การเข้ารหัสการเลือกอัตรา
|
ค่าการเลือกอัตรา
|
อัตราการทำงาน (GBd)
|
|---|---|
| 01 | 10.31250 NRZ |
| 10 | 25.78125 NRZ |
| 11 | 26.56250 PAM4 |
สายเคเบิล LinkX AOC มีให้เลือกในรูปแบบปลั๊กอินขนาดเล็ก (SFP) และรูปแบบปลั๊กอินขนาดเล็กแบบสี่เท่า (QSFP) และในอัตราสาย 10 และ 25G non-return-to-zero (NRZ) และ 50G-4-level pulse-amplitude-modulation (PAM4) ด้วยการทดสอบจากโรงงาน 100 เปอร์เซ็นต์ในการกำหนดค่าแบบ end-to-end สายเคเบิล LinkX AOC ทั้งหมดมี BER ต่ำมากเมื่อเทียบกับมาตรฐานอุตสาหกรรมและคู่แข่ง ซึ่งช่วยปรับปรุงประสิทธิภาพและความน่าเชื่อถือของระบบ และรับประกันความสมบูรณ์ของสัญญาณที่ดีที่สุดพร้อมประสิทธิภาพแบบ end-to-end ที่ดีที่สุด
น้ำหนักเบา การไหลเวียนของอากาศสูง ระยะทางไกล
สายเคเบิล LinkX AOC ถูกนำมาใช้อย่างแพร่หลายในระบบคลาวด์และซูเปอร์คอมพิวเตอร์เนื่องจากข้อเสนอคุณค่าที่คุ้มค่าและเพิ่มความน่าเชื่อถือเหนือกว่าตัวรับส่งสัญญาณแบบมีขั้วต่อ LinkX AOC ตรงกับการกำหนดค่าตัวแยกสัญญาณแบบเดียวกับสายทองแดงแบบ direct-attach (DAC) แต่เบากว่า ยืดหยุ่นกว่า ช่วยให้อากาศไหลเวียนได้มากขึ้น และรองรับระยะทางที่ไกลขึ้น ขยายได้ถึง 30–100 เมตร AOC ถูกนำมาใช้อย่างแพร่หลายในการเชื่อมโยงระบบปัญญาประดิษฐ์ที่ใช้ NVIDIA GPU กับเครือข่ายอีเทอร์เน็ตและโครงสร้างการจัดเก็บข้อมูลอีเทอร์เน็ต (ESF)
