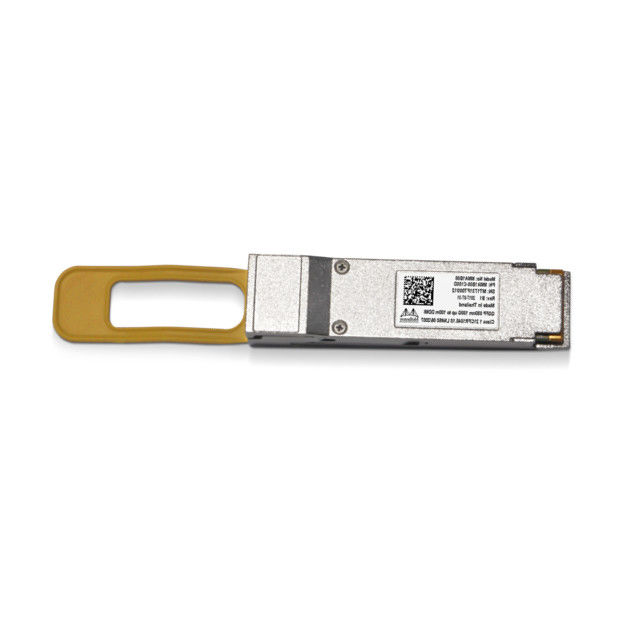

MMA1B00-B150D 40GbE QSFP+ SR4 Optical Transceiver

1. ภาพรวมผลิตภัณฑ์

Mellanox® MMA1B00-B150D เป็นโมดูลตัวรับส่งสัญญาณออปติคัลแบบฟอร์มแฟกเตอร์ QSFP+ ประสิทธิภาพสูง ออกแบบมาสำหรับแอปพลิเคชัน 40 Gigabit Ethernet โมดูล 4 ช่องสัญญาณแบบ VCSEL นี้ให้การส่งข้อมูลที่เชื่อถือได้ที่ 4x10.3125 Gb/s ต่อช่องสัญญาณผ่านไฟเบอร์มัลติโหมดแบบขนาน (MMF) โดยมีระยะทางสูงสุดถึง 150 เมตรบนไฟเบอร์ OM4 เป็นส่วนประกอบสำคัญสำหรับการอัปเกรดโครงสร้างพื้นฐานเครือข่าย โดยนำเสนอการผสมผสานที่ลงตัวระหว่างแบนด์วิดท์สูง การใช้พลังงานต่ำ และความสามารถในการวินิจฉัยที่แข็งแกร่ง ทำให้เหนือกว่า สายไฟเบอร์แบบพาสซีฟโซลูชัน

2. คุณลักษณะสำคัญ

• อัตราข้อมูล: 40GbE (4x10.3125 Gb/s)
• ระยะทาง: สูงสุด 150m บน OM4 MMF, 100m บน OM3 MMF
• การใช้พลังงานต่ำ: โดยทั่วไป 1.3W
• ฟอร์มแฟกเตอร์ QSFP+ แบบ Hot-pluggable
• อินเทอร์เฟซ Digital Diagnostic Monitoring (DDM/DOM)
• ผลิตภัณฑ์เลเซอร์ Class 1 สอดคล้อง (IEC 60825-1, FDA)
• สอดคล้องกับ RoHS
• BER ดีกว่า 10^-15

3. เทคโนโลยีหลักและมาตรฐาน

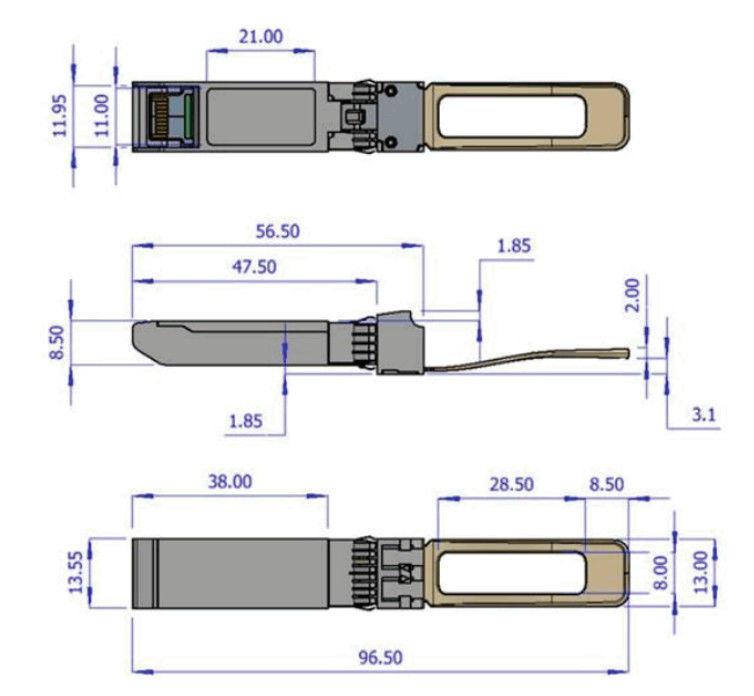

ตัวรับส่งสัญญาณนี้ใช้เทคโนโลยี 850nm VCSEL (Vertical Cavity Surface Emitting Laser) ขั้นสูง และสอดคล้องกับ IEEE 802.3ba 40GBASE-SR4 อย่างเต็มที่ เป็นไปตามข้อกำหนด SFF-8436 และ SFF-8636 สำหรับฟอร์มแฟกเตอร์ทางกล อินเทอร์เฟซการจัดการ และการวินิจฉัยแบบดิจิทัล เพื่อให้มั่นใจถึงการทำงานร่วมกันในวงกว้างกับพอร์ตสวิตช์ QSFP+ ที่สอดคล้องกัน สายไฟเบอร์ออปติกส่วนประกอบนี้ออกแบบมาสำหรับเครือข่ายศูนย์ข้อมูลความเร็วสูง

4. หลักการทำงาน

อินเทอร์เฟซไฟฟ้าได้รับข้อมูลสี่เลนของ 10.3125 Gb/s จากสวิตช์โฮสต์ ชิปไดรเวอร์ในตัวจะปรับสัญญาณเลเซอร์ VCSEL ขนาด 850nm สี่ตัว โดยแปลงสัญญาณไฟฟ้าเป็นสัญญาณออปติคัล สัญญาณเหล่านี้ถูกส่งผ่านขั้วต่อ MPO เข้าไปในไฟเบอร์มัลติโหมดแบบขนาน สายไฟเบอร์ออปติก. ที่ปลายรับ ตัวรับส่งสัญญาณที่ตรงกันจะใช้โฟโตไดโอดเพื่อแปลงสัญญาณออปติคัลขาเข้ากลับเป็นสตรีมข้อมูลไฟฟ้าสำหรับระบบโฮสต์ วงจรในตัวให้การปรับสมดุลอินพุตและเน้นเอาต์พุตที่ตั้งโปรแกรมได้ เพื่อให้มั่นใจถึงความสมบูรณ์ของสัญญาณ

5. สถานการณ์การใช้งาน

• การเชื่อมต่อสวิตช์ต่อสวิตช์ 40GbE ในศูนย์ข้อมูล
• ลิงก์การรวมความหนาแน่นสูง
• การเชื่อมต่อเซิร์ฟเวอร์ที่มีอินเทอร์เฟซ 40GbE กับสวิตช์ top-of-rack
• การเชื่อมต่อเครือข่ายพื้นที่จัดเก็บข้อมูล (SAN) และเครือข่ายแนบกับที่เก็บข้อมูล (NAS)
• คลัสเตอร์การประมวลผลประสิทธิภาพสูง (HPC)

6. ข้อมูลจำเพาะ

7. ข้อดีและจุดขาย

• ระยะทางที่ขยายออก: รองรับระยะทางที่ยาวกว่า (150m) มากกว่าโมดูล SR4 ที่เทียบเคียงได้หลายตัว ให้ความยืดหยุ่นในการปรับใช้ที่มากกว่าเมื่อเทียบกับ สายไฟเบอร์แบบพาสซีฟหรือ DAC
• ประสิทธิภาพพลังงาน: การใช้พลังงานโดยทั่วไปต่ำ 1.3W ช่วยลดต้นทุนการดำเนินงานและภาระความร้อน
• การตรวจสอบเชิงรุก: DDM ที่ครอบคลุมช่วยให้สามารถตรวจสอบอุณหภูมิ แรงดันไฟฟ้า พลังงาน TX/RX และกระแสไบอัสได้แบบเรียลไทม์ ทำให้สามารถบำรุงรักษาเชิงคาดการณ์ได้
• ความน่าเชื่อถือที่พิสูจน์แล้ว: การทดสอบ Mellanox ที่เข้มงวดช่วยให้มั่นใจได้ถึงประสิทธิภาพและความทนทานสูง ลดเวลาหยุดทำงานของเครือข่าย

8. บริการและการสนับสนุน

ตัวรับส่งสัญญาณนี้ได้รับการสนับสนุนโดยการรับประกันแบบจำกัด 1 ปี เราสนับสนุนด้วยสินค้าคงคลังมูลค่า 10 ล้านดอลลาร์ของเราสำหรับการจัดส่งที่รวดเร็ว และทีมงานด้านเทคนิคโดยเฉพาะที่ให้คำปรึกษาตลอด 24 ชั่วโมงทุกวันเพื่อช่วยเหลือในการผสานรวมและการแก้ไขปัญหา เพื่อให้มั่นใจว่าเครือข่ายของคุณทำงานได้อย่างไร้ที่ติ เราเป็นซัพพลายเออร์ที่เชื่อถือได้ของแท้ Mellanox สายไฟเบอร์ออปติกโซลูชัน

9. คำถามที่พบบ่อย

ถาม: ต้องใช้สายไฟเบอร์ชนิดใดสำหรับตัวรับส่งสัญญาณนี้
ตอบ: ต้องใช้สายไฟเบอร์มัลติโหมดแบบขนาน (MMF) พร้อมขั้วต่อ MPO/MTP® โดยเฉพาะเกรด OM3 หรือ OM4 สำหรับระยะทางที่โฆษณาไว้ ไม่ใช่ สายไฟเบอร์แบบพาสซีฟด้วยตัวมันเอง แต่ใช้ร่วมกับสายไฟเบอร์แบบพาสซีฟ

ถาม: โมดูลนี้เข้ากันได้กับสวิตช์ยี่ห้อ X ของฉันหรือไม่
ตอบ: แม้ว่าจะออกแบบตามมาตรฐาน SFF-8436 ของผู้จำหน่ายหลายราย แต่ควรตรวจสอบความเข้ากันได้กับเมทริกซ์ความเข้ากันได้ของผู้ผลิตสวิตช์ของคุณ เราสามารถให้คำแนะนำเกี่ยวกับการทำงานร่วมกันได้

ถาม: รองรับ Digital Diagnostic Monitoring (DDM) หรือไม่
ตอบ: ใช่ ให้ฟังก์ชัน DDM เต็มรูปแบบสำหรับการตรวจสอบแรงดันไฟฟ้า อุณหภูมิ พลังงานออปติคัล TX/RX และกระแสไบอัสเลเซอร์ผ่านอินเทอร์เฟซ I²C

10. ข้อควรระวัง

• ตรวจสอบให้แน่ใจว่าพอร์ต QSFP+ ของอุปกรณ์โฮสต์เป็นไปตามมาตรฐาน SFF-8436
• ใช้ฝาครอบกันฝุ่นที่ได้รับอนุมัติเสมอเมื่อไม่ได้เชื่อมต่อตัวรับส่งสัญญาณกับสายไฟเบอร์
• ใช้งานและจัดเก็บภายในช่วงอุณหภูมิและความชื้นที่ระบุ
• นี่คือผลิตภัณฑ์เลเซอร์ Class 1 ที่ปลอดภัยภายใต้สภาวะการทำงานปกติทั้งหมด ห้ามถอดประกอบ
• จัดการขั้วต่อ MPO และ สายไฟเบอร์ออปติกที่เกี่ยวข้องด้วยความระมัดระวัง เพื่อหลีกเลี่ยงการปนเปื้อนหรือความเสียหายต่อปลายหน้า
