Mellanox MAM1Q00A-QSA QSFP+ เป็น SFP+ Adapter Network Interface Converter
รายละเอียดสินค้า:
| ชื่อแบรนด์: | Mellanox |
| หมายเลขรุ่น: | MAM1Q00A-QSA |
| เอกสาร: | MAM1Q00A-QSA.pdf |
การชำระเงิน:
| จำนวนสั่งซื้อขั้นต่ำ: | 1pcs |
|---|---|
| ราคา: | Negotiate |
| รายละเอียดการบรรจุ: | กล่องด้านนอก |
| เวลาการส่งมอบ: | ขึ้นอยู่กับสินค้าคงคลัง |
| เงื่อนไขการชำระเงิน: | t/t |
| สามารถในการผลิต: | จัดหาโดย Project/Batch |
|
ข้อมูลรายละเอียด |
|||
| หมายเลขรุ่น: | MAM1Q00A-QSA | รูปร่าง: | ลูกบาศก์ |
|---|---|---|---|
| พลัง: | พลังงาน 3.3V เดี่ยว | Dynamix QSA: | QSFP+ ถึง SFP+ |
| อุณหภูมิการทำงาน: | 0 ℃ - 70 ℃ | ช่างเทคนิค: | CMIS |
| เทคโนโลยี: | การสนับสนุน IB และ ETH | เครื่องหมายการค้า: | Mellanox |
| เน้น: | SFP+ Adapter Network Interface,Mellanox QSFP+ to SFP+ Adapter |
||
รายละเอียดสินค้า

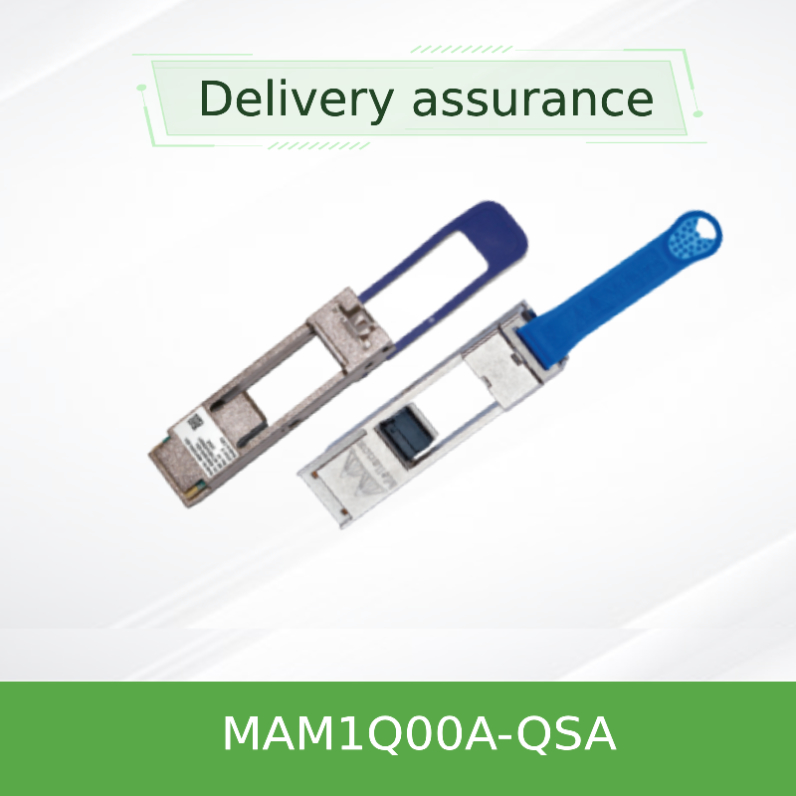

Mellanox MAM1Q00A-QSA DynamiX QSFP+ to SFP+ Adapter
การแปลงอินเทอร์เฟซเครือข่ายประสิทธิภาพสูง
อะแดปเตอร์ Mellanox DynamiX MAM1Q00A-QSA มอบการเชื่อมต่อที่ราบรื่นระหว่างพอร์ต quad-lane QSFP+ และตัวรับส่งสัญญาณหรือสายเคเบิล single-lane SFP+ อะแดปเตอร์เครือข่ายที่เป็นนวัตกรรมนี้ช่วยให้สามารถรวมเทคโนโลยีอินเทอร์เฟซเครือข่ายที่แตกต่างกันได้อย่างคุ้มค่า ในขณะที่ยังคงรักษาประสิทธิภาพและความน่าเชื่อถือสูงสุด
ความเข้ากันได้กับผู้ขายหลายราย
ใช้งานได้กับผู้จำหน่ายโมดูลออปติคัลและสายเคเบิลทองแดงแบบต่อตรงรายใหญ่ทั้งหมด
เป็นไปตามมาตรฐาน
เป็นไปตามมาตรฐาน QSFP+ MSA SFF-8436 และ SFP+ MSA SFF-8418/8419 อย่างสมบูรณ์
ลักษณะเฉพาะของผลิตภัณฑ์
ข้อมูลจำเพาะทางกายภาพ
- ฟอร์มแฟกเตอร์ QSFP+ พร้อมช่องเสียบ SFP+
- กลไกการล็อคที่ปลอดภัยเพื่อการเชื่อมต่อที่เชื่อถือได้
- การออกแบบอิมพีแดนซ์ที่ตรงกัน (อิมพีแดนซ์ลักษณะเฉพาะ 90-110Ω)
- โครงสร้างที่สอดคล้องกับ RoHS
- สถาปัตยกรรมการสูญเสียการแทรกต่ำ
คุณสมบัติประสิทธิภาพ
- การทำงานร่วมกันแบบไม่ขึ้นกับผู้ขาย
- เส้นทางโดยตรงไปยังหน่วยความจำ SFP
- อินเทอร์เฟซการจัดการ I²C ที่สอดคล้องกับ SFF-8636
- รองรับตัวรับส่งสัญญาณ 10GbE SFP+ และ 1GbE SFP
- เทคโนโลยีสิทธิบัตร US ที่จดทะเบียน #7934,959
มาตรฐานและโปรโตคอลทางเทคนิค
อะแดปเตอร์เครือข่าย MAM1Q00A-QSA ใช้โปรโตคอลมาตรฐานอุตสาหกรรมเพื่อให้แน่ใจว่าเข้ากันได้ในวงกว้าง:
- QSFP+ MSA SFF-8436 - การปฏิบัติตามข้อกำหนด Quad Small Form-factor Pluggable
- SFP+ MSA SFF-8418/8419 - ข้อตกลงแบบหลายแหล่งที่มา Small Form-factor Pluggable
- SFF-8636 - ข้อมูลจำเพาะอินเทอร์เฟซการจัดการสำหรับการอ่านข้อมูลตัวรับส่งสัญญาณ SFP
- อินเทอร์เฟซการจัดการ I²C - โปรโตคอลการสื่อสารมาตรฐานสำหรับการจัดการอุปกรณ์
- การปฏิบัติตาม RoHS - เป็นไปตามคำสั่ง Restriction of Hazardous Substances
หลักการดำเนินงาน
อะแดปเตอร์ DynamiX QSA ทำหน้าที่เป็นตัวแปลงอินเทอร์เฟซทางกายภาพและไฟฟ้าระหว่างฟอร์มแฟกเตอร์ต่างๆ อะแดปเตอร์เชื่อมต่อเลน 1 ของอินเทอร์เฟซ QSFP+ โดยตรงกับช่องเสียบ SFP+ ในขณะที่เลนที่เหลืออีกสามเลนบนขั้วต่อ QSFP+ ยังคงไม่ได้เชื่อมต่อ โซลูชันการ์ดเครือข่ายอัจฉริยะนี้ยังคงรักษาความสมบูรณ์ของสัญญาณผ่านการออกแบบอิมพีแดนซ์ที่ตรงกันและการสูญเสียการแทรกน้อยที่สุด
อะแดปเตอร์ให้การเข้าถึงหน่วยความจำของตัวรับส่งสัญญาณ SFP ที่เชื่อมต่อโดยตรงผ่านอินเทอร์เฟซการจัดการ I²C ทำให้สามารถทำงานร่วมกับระบบการจัดการและการ์ดอินเทอร์เฟซเครือข่ายที่มีอยู่ได้อย่างสมบูรณ์ วิธีการนี้ทำให้มั่นใจได้ว่าตัวรับส่งสัญญาณหรือสายเคเบิล SFP+ ที่เชื่อมต่อจะทำงานราวกับว่าเชื่อมต่อโดยตรงกับพอร์ต SFP+ ดั้งเดิม
สถานการณ์การใช้งาน
การโยกย้ายศูนย์ข้อมูล
เชื่อมต่อพอร์ต QSFP+ สวิตช์ 40GbE กับพอร์ต SFP+ NIC เซิร์ฟเวอร์ 10GbE ในระหว่างการอัปเกรดโครงสร้างพื้นฐาน ซึ่งเป็นเส้นทางการเปลี่ยนผ่านการ์ดเครือข่ายที่ยืดหยุ่น
การรวมผู้ขายหลายราย
เปิดใช้งานการเชื่อมต่อระหว่างอุปกรณ์จากผู้ผลิตที่แตกต่างกันซึ่งประเภทพอร์ตไม่ตรงกัน ทำหน้าที่เป็นโซลูชันอะแดปเตอร์เครือข่ายสากล
ข้อมูลจำเพาะทางเทคนิค
คู่มือการเลือกรุ่น
ข้อได้เปรียบในการแข่งขัน
ความเข้ากันได้สากล
ซึ่งแตกต่างจากโซลูชันเฉพาะของผู้ขาย อะแดปเตอร์เครือข่ายนี้ทำงานร่วมกับผู้ผลิตโมดูลออปติคัลและสายเคเบิลทองแดงแบบต่อตรงรายใหญ่ทั้งหมด ทำให้มีความยืดหยุ่นอย่างที่ไม่เคยมีมาก่อนในสภาพแวดล้อมแบบผสมผสาน
ความน่าเชื่อถือที่พิสูจน์แล้ว
ด้วยเทคโนโลยีสิทธิบัตรที่จดทะเบียนและการทดสอบที่ครอบคลุม อะแดปเตอร์การ์ดเครือข่ายนี้ให้ประสิทธิภาพและความทนทานที่สม่ำเสมอในสภาพแวดล้อมเครือข่ายที่ต้องการ
บริการและการสนับสนุน
- การรับประกัน: การรับประกันฮาร์ดแวร์แบบจำกัด 1 ปี ครอบคลุมการซ่อมแซมหรือเปลี่ยนชิ้นส่วน
- ความพร้อมใช้งาน: มีในสต็อกพร้อมความสามารถในการจัดส่งทันที
- การสนับสนุนทางเทคนิค: การให้คำปรึกษาก่อนการขายและการช่วยเหลือด้านเทคนิคหลังการขายที่ครอบคลุม
- การประกันคุณภาพ: การทดสอบอย่างละเอียดเพื่อให้เป็นไปตามข้อกำหนดด้านคุณภาพที่เข้มงวดก่อนการจัดส่ง
- นโยบายการคืนสินค้า: รับประกันความพึงพอใจ 30 วันพร้อมกระบวนการคืนสินค้าที่ตรงไปตรงมา
คำถามที่พบบ่อย
ตัวรับส่งสัญญาณประเภทใดบ้างที่เข้ากันได้กับ MAM1Q00A-QSA?
อะแดปเตอร์รองรับตัวรับส่งสัญญาณ 10GbE SFP+ และ 1GbE SFP ที่เป็นไปตามข้อตกลงแบบหลายแหล่งที่มา (MSA) ของ Small Form-factor Pluggable (SFP) ตัวรับส่งสัญญาณ (MSA) ไม่ขึ้นกับผู้ขายและทำงานร่วมกับผู้ผลิตโมดูลออปติคัลรายใหญ่ทั้งหมด
อะแดปเตอร์นี้สามารถใช้กับสายเคเบิลทองแดงแบบต่อตรงได้หรือไม่?
ใช่ MAM1Q00A-QSA รองรับทั้งตัวรับส่งสัญญาณออปติคัลและสายเคเบิลทองแดงแบบต่อตรง (DAC) พร้อมขั้วต่อ SFP+ ทำให้เป็นอุปกรณ์เสริมการ์ดเครือข่ายอเนกประสงค์สำหรับข้อกำหนดการเชื่อมต่อต่างๆ
ความแตกต่างระหว่างรุ่นอุณหภูมิมาตรฐานและรุ่นขยายคืออะไร?
MAM1Q00A-QSA มาตรฐานทำงานตั้งแต่ 0°C ถึง 70°C ในขณะที่รุ่นอุณหภูมิขยาย MAM1Q00A-QSA_E รองรับ -10°C ถึง 85°C ทำให้เหมาะสำหรับการใช้งานในอุตสาหกรรมและสภาพแวดล้อมที่รุนแรง
อะแดปเตอร์ต้องใช้ไดรเวอร์หรือการกำหนดค่าพิเศษหรือไม่?
ไม่ อะแดปเตอร์เป็นแบบพาสซีฟโดยสมบูรณ์และไม่ต้องการไดรเวอร์หรือการกำหนดค่าใดๆ มันให้การแปลงอินเทอร์เฟซทางกายภาพและไฟฟ้าซึ่งโปร่งใสสำหรับอุปกรณ์ที่เชื่อมต่อ
แนวทางการติดตั้งและการดำเนินงาน
ข้อควรพิจารณาที่สำคัญ
- ตรวจสอบให้แน่ใจว่าขนาด A10 ของการ์ดแพดเดิล SFP+/SFP (ความยาวของส่วนประกอบ/พื้นที่กันการบัดกรี) มีขนาดใหญ่กว่า 6.0 มม. เพื่อป้องกันความเสียหายระหว่างการใส่
- อย่าพยายามใส่ตัวรับส่งสัญญาณ SFP กลับหัวเพราะอาจทำให้ช่องเสียบอะแดปเตอร์เสียหายได้
- ตรวจสอบความเข้ากันได้กับรุ่นสวิตช์และการ์ดอินเทอร์เฟซเครือข่ายเฉพาะก่อนการปรับใช้
- รักษาสภาพการทำงานให้อยู่ในช่วงอุณหภูมิและความชื้นที่ระบุ
- ใช้มาตรการป้องกัน ESD ที่เหมาะสมระหว่างการติดตั้งและการจัดการ
- สำหรับการใช้งานอุณหภูมิขยาย ให้เลือกรุ่น MAM1Q00A-QSA_E ที่ออกแบบมาโดยเฉพาะสำหรับสภาพแวดล้อมที่รุนแรง
