NETCONNECT ประเภทที่ 6 แพทช์แพนเนลที่ไม่ปกปิด 1U ติดตั้งบนราก 24 ท่าทาง ANSI/TIA-568.2-D สอดคล้องกับ IEEE 802.3bt รองรับ
รายละเอียดสินค้า:
| ชื่อแบรนด์: | Commscope |
| หมายเลขรุ่น: | 760237024 |
| เอกสาร: | 760237024 _ .pdf |
การชำระเงิน:
| จำนวนสั่งซื้อขั้นต่ำ: | 1 ชิ้น |
|---|---|
| ราคา: | Negotiate |
| รายละเอียดการบรรจุ: | กล่อง |
| เวลาการส่งมอบ: | ขึ้นอยู่กับสินค้าคงคลัง |
| เงื่อนไขการชำระเงิน: | ที/ที |
| สามารถในการผลิต: | จัดหาโดย Project/Batch |
|
ข้อมูลรายละเอียด |
|||
| สไตล์แผง: | ตรง | หมวดหมู่ ANSI/TIA: | 6 |
|---|---|---|---|
| ประเภทสายเคเบิล: | ไม่มีการป้องกัน | สี: | สีดำ |
| ประเภทตัวนำ: | แข็ง | ควั่น | โมดูลปริมาณ: | 4 |
| เน้น: | แผงแพทช์ติดตั้งบนแร็ค 1U,แผงโมดูลกระจายสัญญาณตามมาตรฐาน ANSI/TIA-568.2-D,แผงแพทช์เครือข่ายที่เข้ากันได้กับ IEEE 802.3bt |
||
รายละเอียดสินค้า

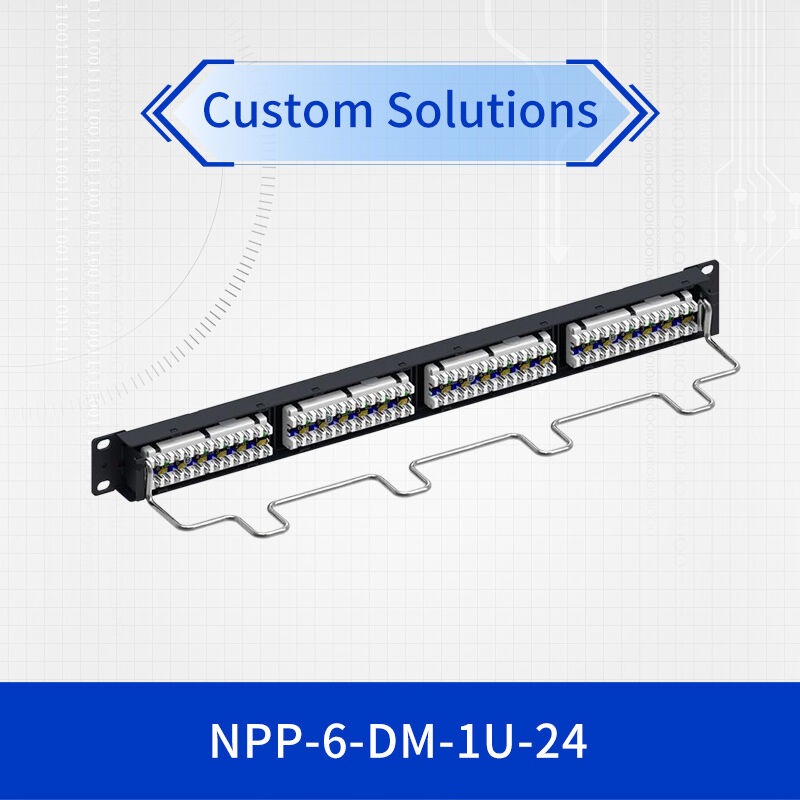

NETCONNECT ประเภทที่ 6 แผ่นโมดูลกระจายสินค้าที่ไม่ปกปิด, 1U, 24 Port
ภาพรวมสินค้า
NETCONNECT เป็นแผ่นปรับแบบไม่ปกปิดประเภท 6 ที่มีประสิทธิภาพสูง และถูกออกแบบมาสําหรับสภาพแวดล้อมเครือข่ายธุรกิจที่ทันสมัยโมดูลจําหน่ายที่ติดตั้งในราค 1U นี้ให้บริการ 24 ท่าทางเชื่อมต่อที่น่าเชื่อถือในขณะที่ปรับปรุงการใช้งานพื้นที่ราคการออกแบบเพื่อตอบสนองมาตรฐานอุตสาหกรรมที่เข้มงวด แพนลพาร์ทช์นี้รับประกันผลงานที่คงที่สําหรับทั้งข้อมูลและการใช้งานส่งพลังงาน
คุณลักษณะและประโยชน์สําคัญ
การ ออกแบบ ที่ มี ความ หนาแน่น มาก
24 ท่าทางในพื้นที่ 1U เดียวทําให้ประสิทธิภาพของเรคสูงสุดในขณะที่ยังคงการเข้าถึงสําหรับการจัดการสายเคเบิล
ความเหมาะสมทั่วไป
รองรับทั้งสายไฟแข็งและสายไฟสายจาก 22-24 AWG ซึ่งรองรับสายไฟหลากหลายชนิด
ความ ยั่งยืน ที่ ดี ขึ้น
มีความสามารถในการใช้งาน 750+ รอบการใส่ด้วยสายสัมผัสเคลือบ nickel เพื่อความน่าเชื่อถือระยะยาว
การทํางานผ่าน Ethernet พร้อม
สอดคล้องอย่างเต็มที่กับ IEEE 802.3bt (ประเภท 4) สําหรับการใช้งาน PoE พลังงานสูง
รายละเอียดเทคนิค
| รายละเอียด | รายละเอียด |
|---|---|
| ประเภทสินค้า | แพนเลอร์โมดูลกระจายสินค้าที่ไม่ปกปิด ประเภทที่ 6 |
| การตั้งค่าท่าเรือ | 24 ท่าทาง, 1U พื้นที่วาง |
| การปฏิบัติตามมาตรฐาน | ขนาดความหนาของเครื่องยนต์ |
| ประเภทการยุติ | IDC (เชื่อมต่อการเคลื่อนไหวหนอน) |
| โครงการสายไฟ | T568A & T568B |
| สายเคเบิลที่เข้ากันได้ | 22-24 AWG, แข็งแรงหรือติดสาย |
| ขนาด (HxWxD) | 44.45mm x 482.6mm x 119.38mm (1.75" x 19" x 4.7") |
| อุณหภูมิการทํางาน | -10°C ถึง +60°C (14°F ถึง 140°F) |
| อายุการใส่ | ขั้นต่ํา 750 + วงจร |
| ความสอดคล้อง PoE | รุ่น IEEE 802.3bt |
รายละเอียดการทํางาน
| ปริมาตร | รายละเอียด |
|---|---|
| ความดันแบบ Dielectric ทนต่อ (ติดต่อต่อ) | 1,000 Vac @ 60 Hz |
| โดดเดลิกเตอร์ ทนความแรงดัน (พื้นผิวที่นํา) | 1500 Vac @ 60 Hz |
| ความต้านทานต่อการปิด | ขั้นต่ํา 500 MΩ |
| เรตติ้งปัจจุบัน | 1.5 A @ 20 °C (68 °F) |
| พลังการยึดพล็อก | ต่ําสุด 133 N (29.9 lbf) |
การใช้งานที่แนะนํา

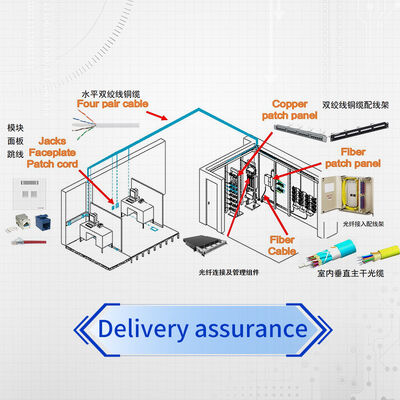

- โครงสร้างเครือข่ายองค์กร:เหมาะสําหรับกรอบการกระจายหลักและการกระจายกลางในสภาพแวดล้อมของบริษัท
- การจัดจําหน่ายศูนย์ข้อมูลเหมาะสําหรับห้องเซอร์เวอร์และศูนย์ข้อมูล patching กับความหนาแน่นสูงความต้องการ
- เครือข่าย PoE-enabled:รองรับการใช้งาน Power over Ethernet รวมถึงกล้อง IP, จุดการเข้าถึง และโทรศัพท์ VoIP
- ระบบสายไฟฟ้าที่มีโครงสร้าง:สมบูรณ์แบบสําหรับการติดตั้งสายเคเบิลโครงสร้างที่สอดคล้อง TIA-568
- เครือข่ายอาคารพาณิชย์ออกแบบสําหรับอาคารสํานักงาน สถานศึกษา และสถานพยาบาล
ลักษณะการติดตั้งและการออกแบบ
แพนล์พลาชช์ประเภทที่ 6 นี้มีการออกแบบแพนล์ตรงกับการจัดการสายเคเบิลที่บูรณาการ สะดวกในการติดตั้งที่จัดระเบียบในราค 19 นิ้วมาตรฐานการสร้างเทอร์โมพลาสติกกันไฟ ให้ความทนทานแผนผังรองรับทั้ง T568A และ T568B โครงการสายไฟ, ให้ความยืดหยุ่นสําหรับความต้องการการติดตั้งที่หลากหลาย
ความสอดคล้องและการรับรอง
- UL 94 V-0 ระดับความสามารถในการเผาไหม้
- RoHS, UK RoHS, และจีน RoHS ตรงกับ
- สอดคล้องกับ REACH SVHC
- ISO 9001:2015 ระบบการจัดการคุณภาพ
- RCM Compliant (ความปลอดภัยไฟฟ้าและโทรคมนาคม)
คํา ถาม ที่ ถาม บ่อย
สายไฟฟ้าชนิดไหนที่เข้ากันได้กับแผ่นพลาชนี้?
โมดูลการกระจายที่ไม่ปกป้องนี้รองรับทั้งสายประสานที่แข็งแรงและสายประสานตั้งแต่ 22-24 AWG, โดยมีกว้างเคเบิลระหว่าง 0.762 มม (0.03 นิ้ว) และ 1.168 มม (0.046 นิ้ว).
แพเนลปาทช์นี้รองรับ Power over Ethernet แอปพลิเคชั่นไหม?
ใช่ แผน patch ประเภทที่ 6 นี้ตรงกับคําแนะนํา IEEE 802.3bt (ประเภท 4) สําหรับการจัดส่งพลังงานที่ปลอดภัยผ่านสายไฟ LAN เมื่อติดตั้งตามมาตรฐานอุตสาหกรรม
อายุการใช้งานของแผ่นพลาสเตอร์นี้คาดว่าจะเป็นเท่าไหร่?
แผนที่ได้รับการกําหนดให้มีวงจรการใส่อย่างน้อย 750 กับพล็อกที่สอดคล้องกับ IEC 60603-7, รับประกันความน่าเชื่อถือในระยะยาวในสภาพแวดล้อมที่ปรับปรุงใหม่บ่อยครั้ง
หมายเหตุการติดตั้ง
- รับประกันการบรรเทาความเครียดของสายไฟฟ้าอย่างเหมาะสม เพื่อรักษาความสมบูรณ์แบบของปลาย
- ติดตามคําแนะนําของผู้ผลิตสําหรับรัศมีโค้งและการจัดการสายไฟฟ้า
- ตรวจสอบความเหมาะสมกับโครงสร้างการเชื่อมต่อไฟฟ้าที่มีอยู่ก่อนการติดตั้ง
- รักษาช่วงอุณหภูมิการทํางานที่เหมาะสมเพื่อการทํางานที่ดีที่สุด
- ใช้เครื่องมือการปิดการใช้งานที่เหมาะสม เพื่อให้ความเชื่อมโยง IDC ที่น่าเชื่อถือได้
