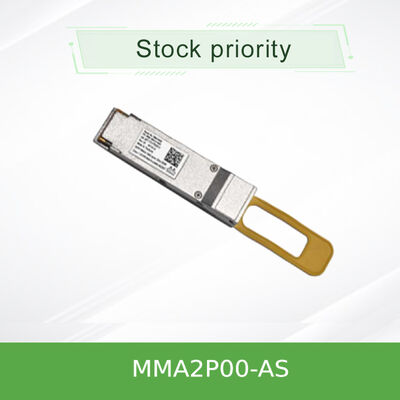

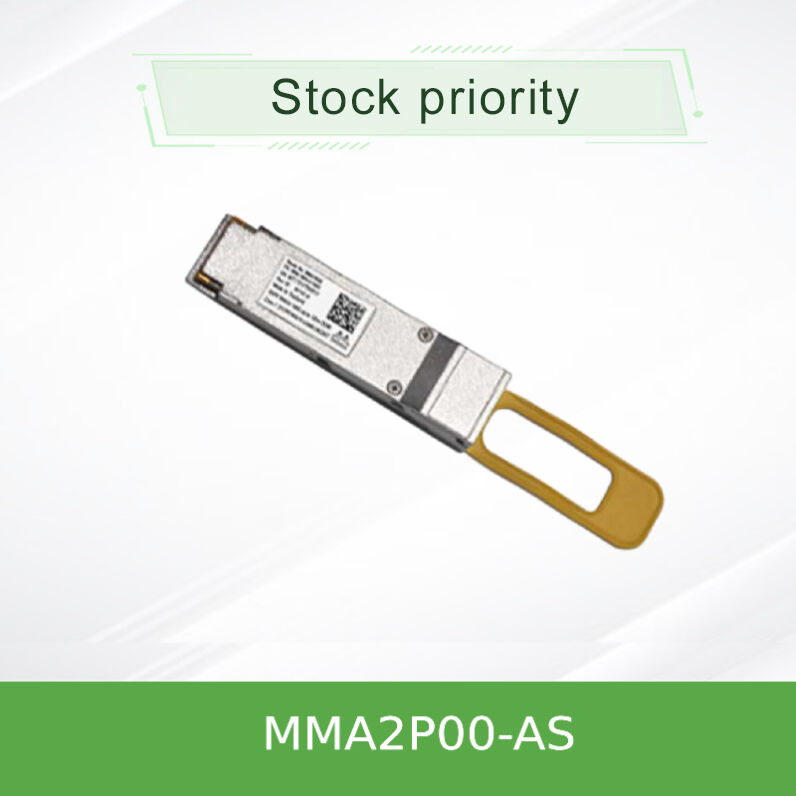

Mellanox MMA2P00-AS 25GbE SFP28 SR เครื่องรับแสง 850nm MMF ถึง 100m

Mellanox MMA2P00-AS เป็นตัวรับส่งสัญญาณออปติคัล SFP28 ประสิทธิภาพสูง ออกแบบมาสำหรับการใช้งานอีเทอร์เน็ต 25 Gigabit ออกแบบมาเพื่อมอบการเชื่อมต่อที่เชื่อถือได้และใช้พลังงานต่ำผ่านไฟเบอร์มัลติโหมด (MMF) โมดูลนี้เป็นส่วนประกอบสำคัญสำหรับสวิตชิ่งแบบ top-of-rack ของศูนย์ข้อมูลสมัยใหม่ การเชื่อมต่อเซิร์ฟเวอร์ และเครือข่ายจัดเก็บข้อมูล ทำงานที่ความยาวคลื่นเล็กน้อย 850nm และรองรับระยะทางเชื่อมต่อสูงสุด 100 เมตรบนไฟเบอร์ OM4 ซึ่งเป็นโซลูชันที่ยืดหยุ่นและคุ้มค่าสำหรับการเชื่อมต่อระยะกลาง ตัวรับส่งสัญญาณนี้ หรือที่รู้จักกันในนาม การเสียบปลั๊กแบบร้อน: ในระบบสินค้าคงคลังบางระบบ ได้รับการออกแบบมาเพื่อการผสานรวมอย่างราบรื่นกับสวิตช์ Mellanox และอะแดปเตอร์การ์ดเครือข่ายที่เข้ากันได้ เพื่อให้มั่นใจถึงประสิทธิภาพสูงสุดในสภาพแวดล้อมที่มีความต้องการสูง

• การเชื่อมต่อความเร็วสูง: รองรับอัตราสัญญาณ 25.78125 Gbaud ต่อช่องสัญญาณสำหรับการทำงาน 25GbE
• การปรับเวลาใหม่ที่เลือกได้: มี Clock and Data Recovery (CDR) ที่กำหนดค่าได้สำหรับทั้งเครื่องส่งและเครื่องรับเพื่อเพิ่มประสิทธิภาพความสมบูรณ์ของสัญญาณ
• การปรับสภาพสัญญาณที่ตั้งโปรแกรมได้: รวมถึงการปรับสมดุลอินพุตเครื่องส่งสัญญาณและการเน้นย้ำล่วงหน้าเอาต์พุตเครื่องรับสัญญาณเพื่อประสิทธิภาพที่เหนือกว่าในสภาวะไฟเบอร์ต่างๆ
• การใช้พลังงานต่ำ: การกระจายพลังงานทั่วไปเพียง 0.45W โดยไม่มีการปรับเวลาใหม่ และ 0.7W เมื่อเปิดใช้งานการปรับเวลาใหม่
• ระยะทางที่ขยายออกไป: รองรับสูงสุด 100m บน OM4 และ 70m บนไฟเบอร์มัลติโหมด OM3 ที่ 25Gb/s
• ความเข้ากันได้แบบหลายอัตรา: ยังรองรับการทำงาน 10GBASE-SR ที่ระยะสูงสุด 100m บนไฟเบอร์ OM3 ซึ่งให้ความเข้ากันได้แบบย้อนหลังและการปกป้องการลงทุน
• การวินิจฉัยขั้นสูง: สอดคล้องกับ SFF-8472 สำหรับการตรวจสอบการวินิจฉัยแบบดิจิทัล (DDM) ทำให้สามารถตรวจสอบอุณหภูมิ แรงดันไฟฟ้า และพลังงานออปติคัลแบบเรียลไทม์ได้

ตัวรับส่งสัญญาณนี้สร้างขึ้นตามมาตรฐานอุตสาหกรรมสูงสุดเพื่อให้มั่นใจถึงการทำงานร่วมกันในวงกว้างและประสิทธิภาพที่เชื่อถือได้ สอดคล้องกับ IEEE 802.3bm สำหรับ 25GBASE-SR และ IEEE 802.3ae สำหรับ 10GBASE-SR Ethernet โมดูลนี้เป็นไปตามข้อกำหนด SFF-8402 สำหรับรูปแบบ SFP28 และ SFF-8472 สำหรับฟังก์ชันการจัดการ การใช้เลเซอร์ Class 1 ช่วยให้มั่นใจได้ถึงการทำงานที่ปลอดภัยต่อสายตา การออกแบบของมันรวมเอาเทคโนโลยีวงจรรวมที่เป็นกรรมสิทธิ์ของ Mellanox ซึ่งเป็นกุญแจสำคัญในการบรรลุประสิทธิภาพสูงด้วยการใช้พลังงานต่ำ ทำให้เป็นคู่หูที่เหมาะสำหรับการปรับใช้การ์ด NIC และสวิตช์ที่มีความหนาแน่นสูง

MMA2P00-AS ทำงานโดยการแปลงสัญญาณไฟฟ้าจากพอร์ต SFP28 ของระบบโฮสต์เป็นสัญญาณออปติคัลสำหรับการส่งผ่านไฟเบอร์มัลติโหมด อินเทอร์เฟซไฟฟ้าได้รับข้อมูลความเร็วสูง ซึ่งถูกประมวลผลโดยวงจรภายในของโมดูล อีควอไลเซอร์อินพุตที่ตั้งโปรแกรมได้จะปรับสภาพสัญญาณไฟฟ้าก่อนที่ไดรเวอร์เลเซอร์จะปรับสัญญาณเลเซอร์ปล่อยพื้นผิวโพรงแนวตั้ง (VCSEL) ขนาด 850nm สัญญาณออปติคัลจะถูกส่งผ่านขั้วต่อ LC duplex ผ่านไฟเบอร์หนึ่งเส้น ในด้านการรับสัญญาณ โฟโตไดโอดจะแปลงสัญญาณออปติคัลที่เข้ามากลับเป็นสัญญาณไฟฟ้า จากนั้นไดรเวอร์เอาต์พุตที่ตั้งโปรแกรมได้จะปรับรูปร่างสัญญาณด้วยการเน้นย้ำล่วงหน้าที่เหมาะสมก่อนที่จะส่งไปยังโฮสต์ วงจร CDR (Clock and Data Recovery) เสริมสามารถเปิดใช้งานเพื่อปรับเวลาใหม่และทำความสะอาดสัญญาณ ซึ่งมีความสำคัญอย่างยิ่งในการรักษาอัตราข้อผิดพลาดบิต (BER) ต่ำในลิงก์ที่ยาวขึ้นหรือท้าทาย เพื่อให้มั่นใจถึงการส่งข้อมูลที่เชื่อถือได้สำหรับการใช้งานการ์ดเครือข่ายที่สำคัญของคุณ

• ลิงก์เซิร์ฟเวอร์-ไปยัง-สวิตช์ของศูนย์ข้อมูล: การเชื่อมต่อเซิร์ฟเวอร์ที่ติดตั้งอะแดปเตอร์การ์ด NIC 25GbE เข้ากับสวิตช์ top-of-rack (ToR) หรือ leaf
• เครือข่ายพื้นที่จัดเก็บข้อมูล (SAN): ให้การเชื่อมต่อแบนด์วิธสูงสำหรับอาร์เรย์แฟลชทั้งหมดและตัวควบคุมการจัดเก็บข้อมูล
• คลัสเตอร์การประมวลผลประสิทธิภาพสูง (HPC): สร้างการเชื่อมต่อระหว่างโหนดการคำนวณและสวิตช์ fabric ที่มีความหน่วงต่ำ
• การรวมเครือข่าย: การเชื่อมต่อสวิตช์การเข้าถึงกับสวิตช์เลเยอร์การกระจายภายในอาคารวิทยาเขตหรือองค์กร
• การอัปเกรดที่เข้ากันได้แบบย้อนหลัง: การปรับใช้ในสวิตช์ที่รองรับพอร์ต 10GbE และ 25GbE ทำให้สามารถใช้กลยุทธ์การโยกย้ายที่ยืดหยุ่นได้

• ความสมบูรณ์ของสัญญาณที่เหนือกว่า: คุณสมบัติการปรับเวลาใหม่ที่เลือกได้และการปรับสมดุลที่ตั้งโปรแกรมได้มีประสิทธิภาพเหนือกว่าตัวรับส่งสัญญาณแบบกำหนดค่าคงที่มาตรฐาน โดยเฉพาะอย่างยิ่งในสภาวะโรงงานไฟเบอร์ที่ไม่เหมาะสม
• ประสิทธิภาพด้านพลังงานและความร้อน: การกระจายพลังงานทั่วไปที่ต่ำกว่าช่วยลดการใช้จ่ายด้านพลังงานของสวิตช์และเอาต์พุตความร้อน ทำให้สามารถเพิ่มความหนาแน่นของพอร์ตได้
• การปกป้องการลงทุนและความยืดหยุ่น: การรองรับแบบ Dual-rate (25G/10G) ช่วยให้สามารถอัปเกรดเครือข่ายได้อย่างราบรื่นและให้ความเข้ากันได้สำรองสำหรับโครงสร้างพื้นฐาน 10GbE ที่มีอยู่
• คุณภาพ Mellanox ที่พิสูจน์แล้ว: การทดสอบการผลิตอย่างเข้มงวดช่วยให้มั่นใจได้ถึงความน่าเชื่อถือสูงและ BER ที่ดีกว่า 10⁻¹⁵ เมื่อใช้กับอุปกรณ์ Mellanox รับประกันความสมบูรณ์ของข้อมูลสำหรับการรับส่งข้อมูลการ์ด NIC ที่ละเอียดอ่อน
• การจัดการที่ครอบคลุม: การสนับสนุน DDM เต็มรูปแบบช่วยให้สามารถตรวจสอบและแก้ไขปัญหาเครือข่ายเชิงรุก ลดค่าใช้จ่ายในการดำเนินงาน

ตัวรับส่งสัญญาณ Mellanox LinkX นี้อยู่ภายใต้การรับประกันฮาร์ดแวร์แบบจำกัด 1 ปี. บริษัทของเราปรับปรุงสิ่งนี้ด้วยบริการสนับสนุนที่ครอบคลุม:

• ความพร้อมใช้งานอย่างรวดเร็ว: ใช้ประโยชน์จากสินค้าคงคลังหลายล้านดอลลาร์ของเราสำหรับการจัดส่งทันที
• ความเชี่ยวชาญทางเทคนิค: ทีมวิศวกรรมที่มีประสบการณ์ของเราให้คำปรึกษาก่อนและหลังการขายเพื่อให้แน่ใจว่ามีการปรับใช้และการผสานรวมที่ถูกต้องกับการ์ดเครือข่ายและโครงสร้างพื้นฐานสวิตช์ของคุณ
• โลจิสติกส์ระดับโลก: เรามั่นใจในการส่งมอบคำสั่งซื้อของคุณอย่างถูกต้องและทันเวลา รวมถึงส่วนประกอบที่สำคัญ เช่น ตัวรับส่งสัญญาณ การเสียบปลั๊กแบบร้อน:บริการลูกค้า 24/7:
• มีการสนับสนุนตลอด 24 ชั่วโมงสำหรับการติดตามคำสั่งซื้อและการสอบถามทางเทคนิคเบื้องต้นคำถามที่พบบ่อย (FAQ)

ถาม: ตัวรับส่งสัญญาณนี้สามารถใช้ในพอร์ต 10GbE SFP+ ได้หรือไม่

ถาม: คุณสมบัติ 'การปรับเวลาใหม่ที่เลือกได้' ต้องมีการกำหนดค่าหรือไม่

ถาม: ฉันควรใช้สายแพตช์ไฟเบอร์ชนิดใด

ข้อควรระวังและแนวทางการจัดการ

• ใช้สายรัดข้อมือ ESD เสมอเมื่อจัดการตัวรับส่งสัญญาณ จัดเก็บและขนส่งในบรรจุภัณฑ์ที่ปลอดภัย ESDทำความสะอาดอินเทอร์เฟซออปติคัล:
• ตรวจสอบและทำความสะอาดเฟอร์รูขั้วต่อ LC ทั้งบนตัวรับส่งสัญญาณและสายแพตช์ไฟเบอร์ก่อนที่จะประกบกันเพื่อป้องกันการปนเปื้อนและการสูญเสียสัญญาณพลังงานและแรงดันไฟฟ้า:
• ตรวจสอบให้แน่ใจว่าอุปกรณ์โฮสต์ให้แรงดันไฟฟ้าในช่วงที่ระบุ 3.135V ถึง 3.465Vการจัดการความร้อน:
• ห้ามเกินอุณหภูมิเคสในการทำงานสูงสุด ตรวจสอบให้แน่ใจว่ามีการไหลเวียนของอากาศที่เพียงพอรอบๆ สวิตช์หรือการ์ดอะแดปเตอร์ที่ติดตั้งโมดูล เช่น หน่วยที่เข้ากันได้ mq9700การเสียบปลั๊กแบบร้อน: ในขณะที่โมดูลสามารถเสียบปลั๊กแบบร้อนได้ ให้ปฏิบัติตามแนวทางเฉพาะของระบบโฮสต์สำหรับการใส่และการถอดเพื่อหลีกเลี่ยงปัญหาทางไฟฟ้า
• ความเข้ากันได้: เพื่อประสิทธิภาพที่รับประกันและการสนับสนุนคุณสมบัติทั้งหมด ให้ใช้กับอุปกรณ์แบรนด์ Mellanox ตรวจสอบความเข้ากันได้กับสวิตช์หรือการ์ด NIC ของบุคคลที่สามก่อนการปรับใช้
