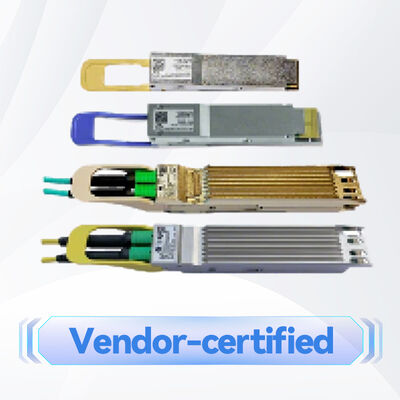

MMA4Z00-NS mellanox เครื่องรับสัญญาณทางออนไลน์ รองรับ 800G 2xSR4 OSFP PAM4 850nm 50m
รายละเอียดสินค้า:
| ชื่อแบรนด์: | Mellanox |
| หมายเลขรุ่น: | ตัวรับส่งสัญญาณแสง Mellanox MMA4Z00-NS |
| เอกสาร: | MMA4Z00-NS.pdf |
การชำระเงิน:
| จำนวนสั่งซื้อขั้นต่ำ: | 1 ชิ้น |
|---|---|
| ราคา: | Negotiate |
| รายละเอียดการบรรจุ: | กล่องด้านนอก |
| เวลาการส่งมอบ: | ขึ้นอยู่กับสินค้าคงคลัง |
| เงื่อนไขการชำระเงิน: | ที/ที |
| สามารถในการผลิต: | จัดหาโดย Project/Batch |
|
ข้อมูลรายละเอียด |
|||
| เงื่อนไข: | ใหม่และเป็นต้นฉบับ | ความพร้อมใช้งาน: | คลังสินค้า |
|---|---|---|---|
| เทคโนโลยี: | Infiniband และ Ethernet | ความเร็วสูงสุด: | 800GB/s |
| ความยาว: | 50 เมตร | ช่วงอุณหภูมิ: | 0 ° C ถึง +70 ° C |
| ชื่อ: | Mellanox Optical Transceiver MMA4Z00-NS เข้ากันได้ 800G 2XSR4 OSFP PAM4 850NM 50M Infiniband NDR โมด | คำสำคัญ: | ตัวรับส่งสัญญาณออพติคอล Mellanox |
| เน้น: | ตัวรับส่งสัญญาณออปติคัล Mellanox OSFP 800G,ตัวรับส่งสัญญาณ MMA4Z00-NS 2xSR4 PAM4,ตัวรับส่งสัญญาณ Mellanox 850nm พร้อมการรับประกัน |
||
รายละเอียดสินค้า
NVIDIA MMA4Z00-NS 800Gb/s OSFP Twin-Port SR8 Optical Transceiver ส่งการแก้ไขการ์ดเครือข่ายความหนาแน่นสูงและความกว้างขวางความถี่สูงสําหรับ AI และ HPC data center รุ่นต่อไป
MMA4Z00-NS ไม่ใช่แค่การ์ดเครือข่าย มันคือความหนาแน่นและประสิทธิภาพที่เจริญเจริญ มันบรรจุเครื่องถ่ายทอด NDR อิสระ 400Gb / s สองเครื่องในตัวประกอบ OSFP เดียวทําให้ความหนาแน่นของพอร์ตของสวิตช์อย่างแพลตฟอร์ม mq9700 เพิ่มเป็นสองเท่าซึ่งทําให้สามารถใช้งาน 64 ท่าทางของ 400G ในชาสี 32 สล็อต โดยการลดพื้นที่เรคและความซับซ้อนของสายเคเบิลได้อย่างมากในขณะที่สนับสนุนโปรโตคอล InfiniBand และ Ethernet ได้อย่างอัตโนมัติ
NVIDIA MMA4Z00-NS เป็นเครื่องรับออปติก 800 กิกะบิตต่อวินาที (Gb/s) ที่มีสองประตู และมีประเภทประกอบการ OSFP ที่ออกแบบให้กับไฟเบอร์มัลติโมด (SR8) สําหรับการใช้งานในระยะสั้นแต่ละโมดูลมี 2 เครื่องรับสัญญาณ 400Gb/s, ส่งความกว้างแบนด์เบดรวม 800Gb/s ไปยังสวิตช์โฮสต์ mq9700 หรือสวิตช์ที่คล้ายกันผ่านตัวเชื่อมไฟฟ้าเดียว โดยให้บริการ 2 ช่องทางออปติก MPO-12/APC ที่เป็นอิสระ
ออกแบบโดยเฉพาะสําหรับสวิตช์ NVIDIA Quantum-2 NDR InfiniBand และ Spectrum-4 400GbE ที่เย็นด้วยอากาศปีกบนเปลือกสําหรับการจัดการความร้อนที่ขยายมากขึ้น มีตัวแปรแบบ flat-top (MMA4Z00-NS-FLT) สําหรับระบบที่เย็นด้วยเหลวและแพลตฟอร์ม DGX H100
- การสนับสนุนโปรโตคอลสองแบบ:ทําให้ฟอร์มแวร์ InfiniBand หรือ Ethernet ติดตามสวิทช์โฮสต์โดยอัตโนมัติ
- ความแน่นสูง:สองท่าเรือ 400G ในสล็อต OSFP หนึ่ง, สูงสุดการใช้งานจานหน้าสวิตช์
- ประสิทธิภาพ:รวม 800G (2x400G) โดยใช้การปรับปรุง 100G-PAM4 ต่อเลน ผ่าน 8 ช่องทาง VCSEL
- ระยะทาง:ขนาดสูงสุด 50 เมตรบนไฟเบอร์มัลติโมด OM4 ขนาด 30 เมตรบน OM3 (มี 2 แพทช์แพนล)
- ประหยัดพลังงาน:การสูญเสียพลังงานสูงสุด 17W โดยใช้โหมดหลับพลังงานต่ํา 2.0W
- ปุ่มร้อน:สอดคล้องอย่างเต็มที่กับมาตรฐานการจัดการ OSFP MSA และ CMIS 4.0
- การเชื่อมต่อแบบยืดหยุ่นรองรับทั้งสายไฟเบอร์เส้นตรงและ 1: 2 splitter สําหรับ 400G หรือ 200G ระบบเชื่อมโยง
- ปัจจัยรูปแบบและการจัดการ:สอดคล้องกับ OSFP MSA Specification Rev. 1.12 และ Common Management Interface Specification (CMIS)0
- การปรับปรุง:100Gbaud PAM4 (Pulse Amplitude Modulation 4-level) ต่อสายไฟฟ้าและสายแสง
- เครื่องยนต์แสง:เครื่อง VCSEL 850nm (Vertical-Cavity Surface-Emitting Laser) สําหรับการถ่ายทอดหลายรูปแบบ
- เครื่องเชื่อมการตั้งทิศทางด้านล่างที่ได้รับสิทธิบัตรของเครื่องเชื่อม MPO-12/APC (Angled Physical Contact) สองสาย เพื่อเข้ากับการออกแบบสองประตู, ลดการสะท้อนกลับให้น้อยที่สุด
- การวินิจฉัย:การติดตามการวินิจฉัยดิจิตอล (DDM) ที่ครบวงจรสําหรับการติดตามในเวลาจริงของอุณหภูมิ, ความตึงเครียด, ความเสื่อมของ TX และพลังงานทางออนไลน์ต่อเลน
เครื่องรับสัญญาณทํางานเป็นเครื่องแปลงไฟฟ้าแสงที่ซับซ้อน ในด้านเจ้าภาพ (เช่นสวิตช์ mq9700) มันรับสัญญาณไฟฟ้า 100G-PAM4 8 เลนเครื่องถ่ายทอดเสียงแบบเดียวกัน 2 เครื่อง จัดการ 4 เลน.
กระแสกระบวนการ:ไฟไฟฟ้าเข้า (PAM4) → ไดรเวอร์และเลเซอร์อาร์เรย์ (E / O การแปลง) → 850nm แสงในไฟเบอร์มัลติโมด → ยาวไกลรับ (O / E การแปลง) → การออกสัญญาณไฟฟ้า
สายพานออปติกแต่ละสายใช้เครื่องเชื่อม MPO ขนาด 12 สายใย แต่เปิด 8 สายใยเท่านั้น (4 สําหรับส่ง, 4 สําหรับรับ)สายไฟฟ้าไฟฟ้าข้ามสายประเภท Bจําเป็นต้องมีการสลับคู่ไฟเบอร์ Tx และ Rx ภายใน เพื่อให้การจัดอันดับตัวส่งกับตัวรับถูกต้อง
- สลับ-สลับเชื่อมต่อสร้างเชื่อมต่อ 800G ระหว่างสวิตช์สองตัว หรือเชื่อมต่อ 400G ที่เป็นอิสระสองตัวต่อสวิตช์แยก
- การเชื่อมต่อเซอร์เวอร์ความหนาแน่นเชื่อมสวิตช์กับ NVIDIA ConnectX-7 adapters หลายตัว และ/หรือ DPUs BlueField-3
- ผ้าคลาสเตอร์ AI/GPU:เหมาะสําหรับการสร้างเครือข่ายความช้าต่ําและความกว้างแบนด์วิทด์สูงสําหรับระบบ NVIDIA DGX H100 และการสื่อสาร GPU-to-GPU ผ่าน InfiniBand
- คอนซอลิเดท เซ็นเตอร์ข้อมูล สเปน-เลฟ:เพิ่มความหนาแน่นของแบนด์วิทในการรวมและชั้นหลักของผ้า Ethernet
| คุณสมบัติ | รายละเอียด |
|---|---|
| รูปแบบสินค้า | MMA4Z00-NS (ปลีกบน) |
| ปัจจัยรูปแบบ | OSFP Twin-Port |
| อัตราข้อมูลรวม | 800 Gb/s (2 x 400 Gb/s) |
| การปรับปรุง | 100G-PAM4 ต่อเลน |
| ความยาวคลื่นทางแสง | 850 nm VCSEL |
| ความกว้างสูงสุดของเส้นใย (OM4) | 50 เมตร |
| ประเภทเครื่องเชื่อม | 2 x MPO-12/APC |
| การสนับสนุนโปรโตคอล | NDR InfiniBand / 400Gb Ethernet |
| การบริโภคพลังงาน (สูงสุด) | 17 วัตต์ |
| โหมดพลังงานต่ํา | < 2.0 วัตต์ |
| โลเตชั่นไฟฟ้า | 3.3 V ± 5% |
| อุณหภูมิห้องทํางาน | 0°C ถึง +70°C |
| ประเภทความปลอดภัยเลเซอร์ | ประเภท 1M |
| พลาตฟอร์มที่เข้ากันได้ | เครื่องสวิทช์ NVIDIA Quantum-2, Spectrum-4 (ชุด mq9700) |
- ความหนาแน่นของท่าเรือเพิ่มจํานวนพอร์ต 400G ที่มีประสิทธิภาพเป็นสองเท่าต่อชาสีสวิตช์ เมื่อเทียบกับเครื่องรับสัญญาณพอร์ตเดียว โดยให้ CapEx และความประสิทธิภาพในพื้นที่เรคสูงกว่า
- โปรต็อกอล Agility:SKU เดี่ยวให้บริการทั้งสภาพแวดล้อม InfiniBand และ Ethernet ทําให้การจัดเก็บสินค้าง่ายขึ้นและมีความยืดหยุ่นในอนาคต
- การบริหารพลังงานที่ฉลาดเมื่อใช้กับสายแบ่งสายสําหรับ 200G สายเชื่อม มันส่งสัญญาณอัตโนมัติไปยังบัตรเครือข่ายปลาย เพื่อลดพลังงานจาก 8W เป็น 5.5W ปรับปรุงการใช้พลังงานระบบโดยรวม
- NVIDIA การปรับปรุงจากปลายไปปลาย:ทดสอบและรับรองอย่างเข้มงวด ภายในระบบนิเวเดีย เพื่อรับประกันผลงานและความน่าเชื่อถือ
- การออกแบบระบบเย็นที่ดีขึ้นเปลือกบนปีกถูกออกแบบโดยเฉพาะเจาะจงสําหรับผลงานทางความร้อนที่ดีที่สุดในความหนาแน่นสูง, สถานที่ปรับปรุงอากาศเย็น
ด้วยความสนับสนุนจากประสบการณ์ของบริษัทของเราและทีมงานทางเทคนิคที่แข็งแกร่ง เราให้การสนับสนุนครบวงจรสําหรับนี้และการแก้ไขการ์ดเครือข่ายพรีเมี่ยมอื่น ๆ:
- การรับประกันการรับประกันจากผู้ผลิตแบบมาตรฐาน
- มีให้บริการ:สต็อคพร้อมส่งสินค้า รองรับการสั่งซื้อปริมาณใหญ่
- การสนับสนุนทางเทคนิคการปรึกษาลูกค้า 24/7 และการช่วยเหลือทางเทคนิคหลังการขาย
- บริการด้านการบูรณาการคําแนะนําจากผู้เชี่ยวชาญเกี่ยวกับการจัดจําหน่ายภายใน NVIDIA และสภาพแวดล้อมเครือข่ายหลายผู้จําหน่าย
- โกลิสติกส์โลกการส่งที่น่าเชื่อถือ ด้วยการติดตามการจัดส่งที่แม่นยํา
ความเหมาะสม:ตรวจสอบความสอดคล้องของสวิตช์โฮสต์ (ตัวอย่างเช่น ซีรีส์ mq9700) ใช้เพียงกับกรง OSFP ที่แนะนําโดย NVIDIA เท่านั้น
ประเภทเส้นใย:ใช้ไฟเบอร์ OM3 หรือ OM4 มัลติโมด รับประกันความขั้วของไฟเบอร์ถูกต้อง โดยใช้สายเคเบิลครอสโอเวอร์ประเภท B สําหรับการเชื่อมต่อระหว่างตัวรับและตัวรับโดยตรง
การจัดการ:สะอาดเครื่องเชื่อม MPO ด้วยเครื่องมือที่ได้รับการอนุมัติ ก่อนการใส่ เพื่อป้องกันการติดเชื้อ ซึ่งเป็นสาเหตุหลักของการล้มเหลวของสายเชื่อมสังเกตข้อควรระวังของ ESD (Electrostatic Discharge) ระหว่างการจัดการ.
สังคมทํางานภายในช่วงอุณหภูมิที่กําหนดไว้ (0 °C ถึง 70 °C) ให้มีการระบายอากาศที่เหมาะสมในสวิตช์สําหรับรุ่นบนปีก
ความปลอดภัยเลเซอร์:นี่เป็นสินค้าเลเซอร์ประเภท 1M อย่าจ้องเข้าไปในช่องเปิดออฟติก หรือใช้อุปกรณ์ออฟติกเพื่อดูรังสี
การเรียงลําดับพลังงาน:โมดูลสามารถติดไฟร้อนได้ แต่ต้องให้แน่ใจว่า ระบบโฮสต์ให้พลังงานและการติดดิน ให้ตรงกับรายละเอียด เพื่อป้องกันความเสียหาย
