MMA4Z00-NS mellanox เครื่องรับสัญญาณทางออนไลน์ รองรับ 800G 2xSR4 OSFP PAM4 850nm 50m
รายละเอียดสินค้า:
| ชื่อแบรนด์: | Mellanox |
| หมายเลขรุ่น: | ตัวรับส่งสัญญาณแสง Mellanox MMA4Z00-NS |
| เอกสาร: | MMA4Z00-NS.pdf |
การชำระเงิน:
| จำนวนสั่งซื้อขั้นต่ำ: | 1 ชิ้น |
|---|---|
| ราคา: | Negotiate |
| รายละเอียดการบรรจุ: | กล่องด้านนอก |
| เวลาการส่งมอบ: | ขึ้นอยู่กับสินค้าคงคลัง |
| เงื่อนไขการชำระเงิน: | ที/ที |
| สามารถในการผลิต: | จัดหาโดย Project/Batch |
|
ข้อมูลรายละเอียด |
|||
| เงื่อนไข: | ใหม่และเป็นต้นฉบับ | ความพร้อมใช้งาน: | คลังสินค้า |
|---|---|---|---|
| เทคโนโลยี: | Infiniband และ Ethernet | ความเร็วสูงสุด: | 800GB/s |
| ความยาว: | 50 เมตร | ช่วงอุณหภูมิ: | 0 ° C ถึง +70 ° C |
| ชื่อ: | Mellanox Optical Transceiver MMA4Z00-NS เข้ากันได้ 800G 2XSR4 OSFP PAM4 850NM 50M Infiniband NDR โมด | คำสำคัญ: | ตัวรับส่งสัญญาณออพติคอล Mellanox |
| เน้น: | ตัวรับส่งสัญญาณออปติคัล Mellanox OSFP 800G,ตัวรับส่งสัญญาณ MMA4Z00-NS 2xSR4 PAM4,ตัวรับส่งสัญญาณ Mellanox 850nm พร้อมการรับประกัน |
||
รายละเอียดสินค้า

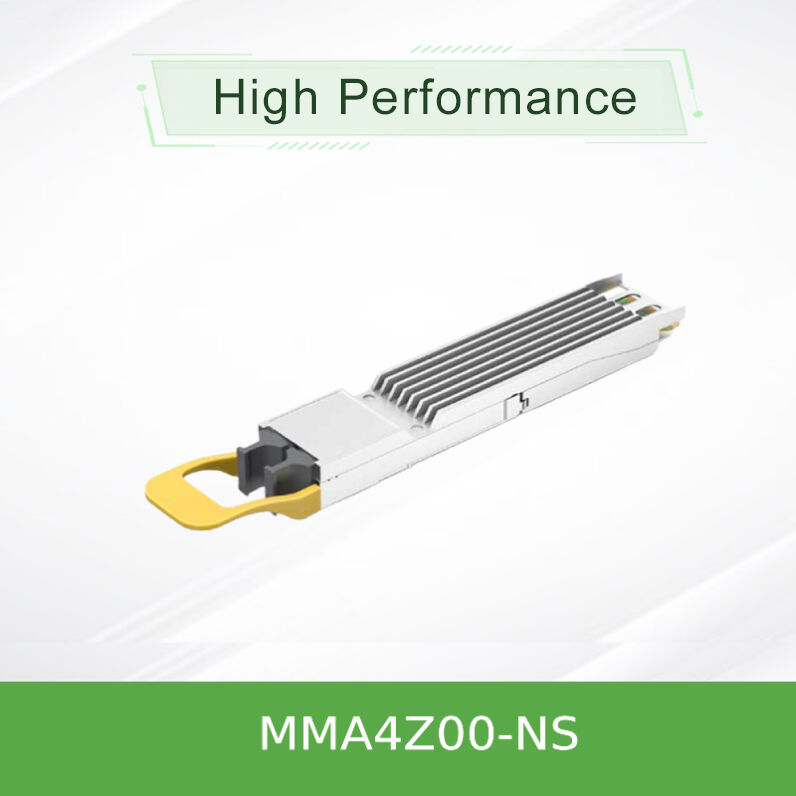

NVIDIA MMA4Z00-NS 800Gb/s OSFP Twin-Port SR8 Optical Transceiver มอบโซลูชันการ์ดเครือข่ายแบนด์วิธที่มีความหนาแน่นสูงและแบนด์วิธสูงที่ชัดเจนสำหรับศูนย์ข้อมูล AI และ HPC รุ่นต่อไป
MMA4Z00-NS ไม่ได้เป็นเพียงการ์ดเครือข่ายเท่านั้น เป็นความก้าวหน้าด้านความหนาแน่นและประสิทธิภาพ โดยบรรจุเอ็นจิ้นตัวรับส่งสัญญาณ NDR 400Gb/s อิสระสองตัวไว้ในฟอร์มแฟคเตอร์ OSFP เดียว ซึ่งเพิ่มความหนาแน่นของพอร์ตของสวิตช์อย่างแพลตฟอร์ม mq9700 เป็นสองเท่าได้อย่างมีประสิทธิภาพ ซึ่งเปิดใช้งานพอร์ต 400G จำนวน 64 พอร์ตในแชสซีแบบ 32 สล็อต ซึ่งช่วยลดพื้นที่ชั้นวางและความซับซ้อนของสายเคเบิลได้อย่างมาก ขณะเดียวกันก็รองรับทั้งโปรโตคอล InfiniBand และอีเธอร์เน็ตโดยอัตโนมัติ
- การสนับสนุนโปรโตคอลคู่:เปิดใช้งานเฟิร์มแวร์ InfiniBand หรืออีเธอร์เน็ตโดยอัตโนมัติตามสวิตช์โฮสต์
- ความหนาแน่นสูง:พอร์ต 400G สองพอร์ตในสล็อต OSFP หนึ่งช่อง ช่วยเพิ่มการใช้งานแผงสวิตช์ให้สูงสุด
- ผลงาน:รวม 800G (2x400G) โดยใช้การมอดูเลต 100G-PAM4 ต่อเลนบน 8 ช่องสัญญาณที่ใช้ VCSEL
- เข้าถึง:สูงถึง 50 เมตรบนมัลติไฟเบอร์ OM4, 30 เมตรบน OM3 (พร้อมแผงแพทช์สองแผง)
- ประหยัดพลังงาน:การกระจายพลังงานสูงสุด 17W พร้อมโหมดสลีปพลังงานต่ำที่ 2.0W
- Hot-เสียบได้:สอดคล้องกับมาตรฐานการจัดการ OSFP MSA และ CMIS 4.0 โดยสมบูรณ์

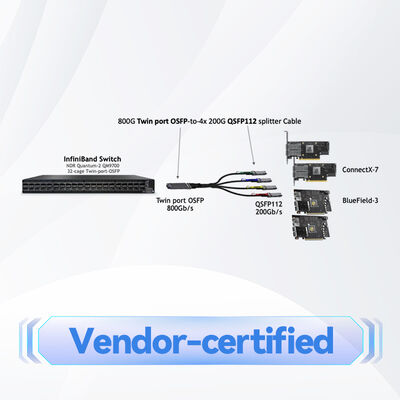

- การเชื่อมต่อที่ยืดหยุ่น:รองรับสายไฟเบอร์แบบแยกทั้งแบบตรงและแบบ 1:2 สำหรับการกำหนดค่าลิงค์ 400G หรือ 200G
- ฟอร์มแฟคเตอร์และการจัดการ:สอดคล้องกับ OSFP MSA Specification Rev. 1.12 และ Common Management Interface Specification (CMIS) 4.0
- การปรับ:100Gbaud PAM4 (การปรับแอมพลิจูดพัลส์ 4 ระดับ) ต่อเลนไฟฟ้าและออปติคัล
- เครื่องยนต์ออปติคัล:อาร์เรย์ VCSEL 850nm (Vertical-Cavity Surface-Emitting Laser) สำหรับการส่งข้อมูลแบบมัลติโหมด
- ตัวเชื่อมต่อ:การวางแนวแนวตั้งที่ได้รับการจดสิทธิบัตรของตัวเชื่อมต่อ MPO-12/APC (การสัมผัสทางกายภาพแบบมุม) คู่เพื่อให้พอดีกับการออกแบบพอร์ตคู่ ลดการสะท้อนกลับให้เหลือน้อยที่สุด
- การวินิจฉัย:การตรวจสอบการวินิจฉัยแบบดิจิทัลที่ครอบคลุม (DDM) สำหรับการตรวจสอบอุณหภูมิ แรงดันไฟฟ้า ไบแอส TX และพลังงานแสงต่อเลนแบบเรียลไทม์แบบเรียลไทม์
ตัวรับส่งสัญญาณทำงานเป็นตัวแปลงไฟฟ้าและแสงที่ซับซ้อน ที่ฝั่งโฮสต์ (เช่น สวิตช์ mq9700) จะรับสัญญาณไฟฟ้า 100G-PAM4 จำนวน 8 เลน ภายในเครื่องรับส่งสัญญาณสองตัวที่เหมือนกันจะประมวลผลสี่เลนในแต่ละเลน
ผังกระบวนการ:อินพุตทางไฟฟ้า (PAM4) → ไดรเวอร์และอาร์เรย์เลเซอร์ (การแปลง E/O) → แสง 850 นาโนเมตรเป็นไฟเบอร์มัลติโหมด → ตัวรับสัญญาณระยะไกล (การแปลง O/E) → สัญญาณไฟฟ้าเอาท์พุต
พอร์ตออปติคอลทั้งสองพอร์ตใช้ตัวเชื่อมต่อ MPO 12 ไฟเบอร์ แต่เปิดใช้งาน 8 ไฟเบอร์เท่านั้น (4 สำหรับการส่งสัญญาณ 4 สำหรับการรับสัญญาณ) ในการเชื่อมต่อตัวรับส่งสัญญาณสองตัวโดยตรง จำเป็นต้องใช้สายเคเบิลครอสโอเวอร์ Type-B ซึ่งจะสลับคู่ไฟเบอร์ Tx และ Rx ภายในเพื่อจัดตำแหน่งตัวส่งสัญญาณกับตัวรับอย่างถูกต้อง
- การเชื่อมต่อแบบสลับเป็นสวิตช์:สร้างลิงก์ 800G ระหว่างสวิตช์สองตัวหรือลิงก์ 400G อิสระสองตัวเพื่อแยกสวิตช์
- การเชื่อมต่อเซิร์ฟเวอร์ความหนาแน่นสูง:เชื่อมต่อสวิตช์กับอะแดปเตอร์ NVIDIA ConnectX-7 หลายตัวและ/หรือ DPU BlueField-3
- โครงสร้างคลัสเตอร์ AI/GPU:เหมาะสำหรับการสร้างเครือข่ายแบนด์วิธสูงที่มีความหน่วงต่ำสำหรับระบบ NVIDIA DGX H100 และการสื่อสารระหว่าง GPU กับ GPU ผ่าน InfiniBand
- ศูนย์ข้อมูลรวม Spine-Leaf:เพิ่มความหนาแน่นของแบนด์วิธสูงสุดในการรวมกลุ่มและเลเยอร์หลักของแฟบริคอีเธอร์เน็ต
| คุณลักษณะ | ข้อมูลจำเพาะ |
|---|---|
| รุ่นสินค้า | MMA4Z00-NS (ท็อปครีบ) |
| ฟอร์มแฟกเตอร์ | OSFP ทวินพอร์ต |
| อัตราข้อมูลรวม | 800 กิกะไบต์/วินาที (2 x 400 กิกะไบต์/วินาที) |
| การปรับ | 100G-PAM4 ต่อเลน |
| ความยาวคลื่นแสง | 850 นาโนเมตร VCSEL |
| การเข้าถึงไฟเบอร์สูงสุด (OM4) | 50 เมตร |
| ประเภทตัวเชื่อมต่อ | 2 x เอ็มพีโอ-12/เอพีซี |
| รองรับโปรโตคอล | NDR InfiniBand / 400Gb อีเธอร์เน็ต |
| การใช้พลังงาน (สูงสุด) | 17 วัตต์ |
| โหมดพลังงานต่ำ | < 2.0 วัตต์ |
| แรงดันไฟฟ้า | 3.3 โวลต์ ± 5% |
| อุณหภูมิกรณีปฏิบัติการ | 0°ซ ถึง +70°ซ |
| ระดับความปลอดภัยของเลเซอร์ | ชั้น 1M |
| แพลตฟอร์มที่เข้ากันได้ | สวิตช์ NVIDIA Quantum-2, Spectrum-4 (ซีรี่ส์ mq9700) |
- ความหนาแน่นของพอร์ตที่ไม่ตรงกัน:เพิ่มจำนวนพอร์ต 400G ที่มีประสิทธิภาพต่อแชสซีสวิตช์เป็นสองเท่าเมื่อเทียบกับตัวรับส่งสัญญาณพอร์ตเดียว ให้ประสิทธิภาพ CapEx และพื้นที่แร็คที่เหนือกว่า
- ความคล่องตัวของโปรโตคอล:SKU เดียวให้บริการทั้งสภาพแวดล้อม InfiniBand และอีเธอร์เน็ต ลดความซับซ้อนของสินค้าคงคลัง และมอบความยืดหยุ่นที่รองรับอนาคต
- การจัดการพลังงานอัจฉริยะ:เมื่อใช้กับสายแยกสำหรับลิงค์ 200G มันจะส่งสัญญาณการ์ดเครือข่ายระยะไกลโดยอัตโนมัติเพื่อลดพลังงานจาก 8W เป็น 5.5W ช่วยเพิ่มประสิทธิภาพการใช้พลังงานของระบบโดยรวม
- การเพิ่มประสิทธิภาพตั้งแต่ต้นทางถึงปลายทางของ NVIDIA:ทดสอบและตรวจสอบอย่างเข้มงวดภายในระบบนิเวศของ NVIDIA รับประกันประสิทธิภาพและความน่าเชื่อถือ

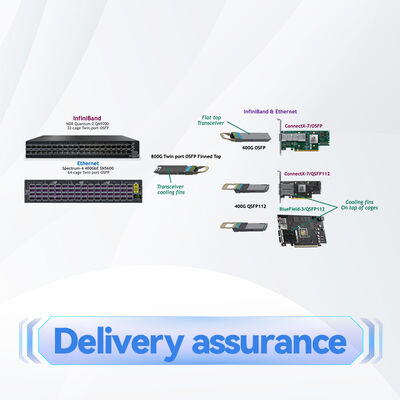

- การออกแบบการระบายความร้อนที่เพิ่มขึ้น:โครงสร้างครีบด้านบนได้รับการออกแบบมาเป็นพิเศษเพื่อประสิทธิภาพการระบายความร้อนที่เหมาะสมในสภาพแวดล้อมสวิตช์ระบายความร้อนด้วยอากาศที่มีความหนาแน่นสูง
ด้วยประสบการณ์กว่าทศวรรษของบริษัทและทีมงานด้านเทคนิคที่แข็งแกร่ง เราให้การสนับสนุนที่ครอบคลุมสำหรับโซลูชันการ์ดเครือข่ายระดับพรีเมียมนี้และโซลูชันอื่นๆ:
- การรับประกัน:มีการรับประกันมาตรฐานของผู้ผลิต มีตัวเลือกการสนับสนุนเพิ่มเติมให้เลือก
- มีจำหน่าย:มีสต๊อกสินค้าพร้อมจัดส่ง รองรับการสั่งซื้อปริมาณมาก
- การสนับสนุนทางเทคนิค:การให้คำปรึกษาลูกค้าตลอด 24 ชั่วโมงทุกวันและความช่วยเหลือด้านเทคนิคหลังการขาย
- บริการบูรณาการ:คำแนะนำจากผู้เชี่ยวชาญเกี่ยวกับการปรับใช้ภายใน NVIDIA และสภาพแวดล้อมเครือข่ายผู้จำหน่ายหลายราย
- โลจิสติกส์ระดับโลก:การจัดส่งที่เชื่อถือได้พร้อมการติดตามการจัดส่งที่แม่นยำ
ความเข้ากันได้:ตรวจสอบความเข้ากันได้ของสวิตช์โฮสต์ (เช่น mq9700 series) ใช้เฉพาะกับกรง OSFP ที่ NVIDIA แนะนำเท่านั้น
ประเภทไฟเบอร์:ใช้ไฟเบอร์มัลติโหมด OM3 หรือ OM4 ตรวจสอบให้แน่ใจว่าขั้วของไฟเบอร์ถูกต้องโดยใช้สายเคเบิลครอสโอเวอร์ Type-B สำหรับการเชื่อมโยงระหว่างตัวรับส่งสัญญาณโดยตรง
การจัดการ:เก็บฝาครอบกันฝุ่นไว้บนพอร์ตออปติคัลเสมอเมื่อไม่ได้เชื่อมต่อ ทำความสะอาดตัวเชื่อมต่อ MPO ด้วยเครื่องมือที่ได้รับอนุมัติก่อนการเสียบเพื่อป้องกันการปนเปื้อน ซึ่งเป็นสาเหตุหลักของความล้มเหลวในการเชื่อมต่อ ปฏิบัติตามข้อควรระวัง ESD (การปล่อยประจุไฟฟ้าสถิต) ในระหว่างการจัดการ
ด้านสิ่งแวดล้อม:ทำงานภายในช่วงอุณหภูมิเคสที่ระบุ (0°C ถึง 70°C) ตรวจสอบให้แน่ใจว่ามีการไหลเวียนของอากาศเพียงพอในสวิตช์สำหรับรุ่นที่มีครีบด้านบน
ความปลอดภัยของเลเซอร์:นี่คือผลิตภัณฑ์เลเซอร์คลาส 1M อย่าจ้องมองเข้าไปในช่องรับแสงแบบเปิดหรือใช้เครื่องมือทางแสงเพื่อดูลำแสง
การจัดลำดับพลังงาน:โมดูลนี้สามารถเสียบปลั๊กได้ทันที แต่ต้องแน่ใจว่ากำลังไฟของระบบโฮสต์และการต่อสายดินเป็นไปตามข้อกำหนดเพื่อหลีกเลี่ยงความเสียหาย
