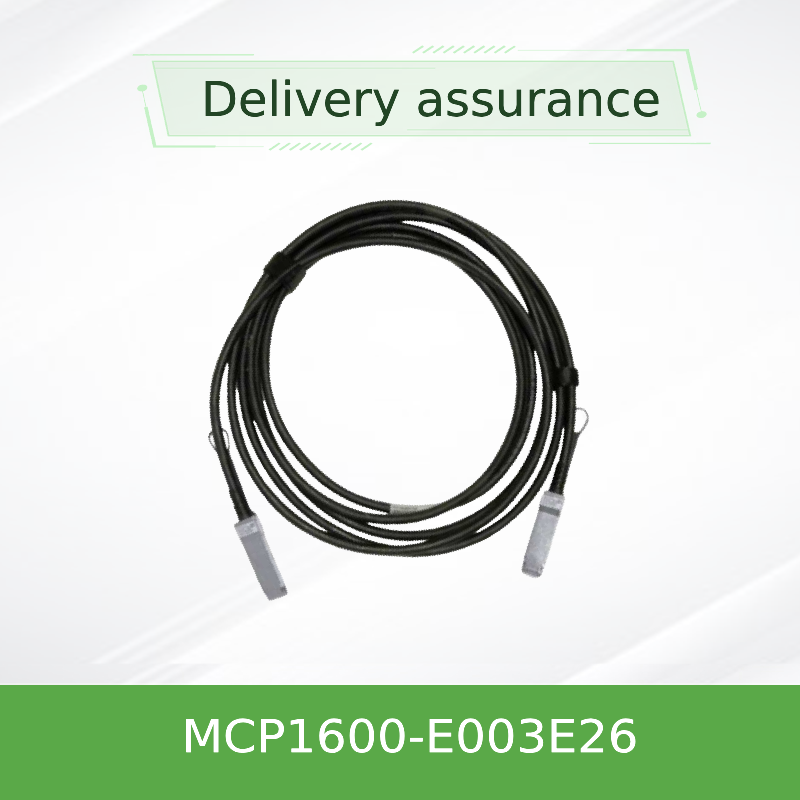

Mellanox MCP1600-E003E26 100Gb/s QSFP28 สาย DAC อัตโนมัติ 3m, 26 AWG, InfiniBand EDR & 100GbE รองรับ

รายละเอียดสินค้า:

ชื่อแบรนด์: Mellanox
หมายเลขรุ่น: MCP1600-E003E26
เอกสาร: PB_MCP1600-E0xxEyy_100Gbps_...AC.pdf

การชำระเงิน:

จำนวนสั่งซื้อขั้นต่ำ: 1 ชิ้น
ราคา: Negotiate
รายละเอียดการบรรจุ: กล่องด้านนอก
เวลาการส่งมอบ: ขึ้นอยู่กับสินค้าคงคลัง
เงื่อนไขการชำระเงิน: ที/ที
สามารถในการผลิต: จัดหาโดย Project/Batch
ราคาถูกที่สุด ติดต่อ

ข้อมูลรายละเอียด
ความพร้อมใช้งาน: คลังสินค้า การรับประกัน: 1 ปี
เงื่อนไข: ใหม่และเป็นต้นฉบับ เทคโนโลยี: Infiniband
พิมพ์: สายเคเบิล Mellanox AOC ความยาวสายเคเบิล: 3 เมตร
ชื่อ: สายเคเบิล Mellanox DAC MCP1600-E003E26 IB EDR 100Gb/s 4x 25G-NRZ QSFP28 LSZH 3 ม. 26AWG สายเคเบิลเคร คำสำคัญ: สายเคเบิล Mellanox DAC
เน้น:

สายเคเบิล DAC Mellanox QSFP28 3m

,

100Gb/s สายเคเบิล InfiniBand EDR สายเคเบิล DAC ที่เข้ากับ Nvidia 100GbE

,

Nvidia 100GbE compatible DAC cable

รายละเอียดสินค้า

Mellanox MCP1600-E003E26 100Gb/s สายเคเบิล Passive DAC QSFP28 – 3 ม., 26 AWG, รองรับ InfiniBand EDR & 100GbE
สายเคเบิลทองแดงเชื่อมต่อโดยตรง 100Gb/s QSFP28
สายเคเบิล Passive DAC สำหรับ 100Gb/s InfiniBand EDR และอีเธอร์เน็ต • 3 เมตร • 26 AWG • พลังงานต่ำ • เวลาแฝงต่ำมาก
อัตราข้อมูล สูงสุด 100Gb/วินาที
ตัวเชื่อมต่อ QSFP28 ถึง QSFP28
ความยาว 3.0 ม. (9.8 ฟุต)
AWG 26
พิมพ์ ทองแดงแบบพาสซีฟ
หมายเลขชิ้นส่วน MCP1600-E003E26
ผู้ผลิต NVIDIA® / เมลลาน็อกซ์®
โปรโตคอล InfiniBand EDR/100GbE
พลัง ≤ 0.1 วัตต์ (พาสซีฟ)
ช่วงอุณหภูมิ 0°ซ ถึง 70°ซ
การปฏิบัติตาม RoHS, SFF-8665, SFF-8636
เสื้อแจ็กเกต LSZH (ฮาโลเจนไร้ควันต่ำ)
ภาพรวมผลิตภัณฑ์
ที่เมลลาน็อกซ์ ® MCP1600-E003E26เป็นสายเคเบิลทองแดงต่อตรง (DAC) QSFP28 ประสิทธิภาพสูงและคุ้มค่า ออกแบบมาสำหรับแอปพลิเคชัน InfiniBand EDR และอีเทอร์เน็ต 100Gb/s เป็นทางเลือกที่เชื่อถือได้และประหยัดพลังงานแทนใยแก้วนำแสงสำหรับการเชื่อมต่อภายในระยะสั้นภายในศูนย์ข้อมูลและสภาพแวดล้อมการประมวลผลประสิทธิภาพสูง (HPC)
ชุดสายเคเบิลทองแดงแบบพาสซีฟนี้รวมคู่ทองแดงความเร็วสูงสี่คู่ โดยแต่ละคู่ทำงานที่ความเร็วสูงสุด 25 Gb/s เพื่อส่งมอบอัตราข้อมูลรวม 100 Gb/s เนื่องจากไม่มีส่วนประกอบที่ทำงานอยู่ จึงมีความหน่วงต่ำที่สุดเท่าที่จะเป็นไปได้และสิ้นเปลืองพลังงานเกือบเป็นศูนย์ ทำให้เหมาะอย่างยิ่งสำหรับการเชื่อมต่อแบบท็อปออฟแร็ค (ToR) และการเชื่อมต่อแบบติดกัน
ตัวเชื่อมต่อ QSFP28 แต่ละตัวมี EEPROM ที่จัดเก็บข้อมูลการระบุผลิตภัณฑ์และการกำหนดค่า ซึ่งระบบโฮสต์สามารถอ่านผ่านอินเทอร์เฟซการจัดการ I²C ตามมาตรฐาน SFF-8636 สายเคเบิลสามารถเสียบปลั๊กได้ทันที เป็นไปตามข้อกำหนด RoHS และมีแจ็กเก็ต LSZH (ฮาโลเจนไร้ควันต่ำ) ที่ทนทาน
คุณสมบัติที่สำคัญ
  • อัตราข้อมูลรวมสูงสุด 100 Gb/s
  • ฟอร์มแฟคเตอร์ QSFP28 ที่สอดคล้องกับ SFF-8665
  • การออกแบบแบบพาสซีฟ - ไม่มีส่วนประกอบที่ทำงานอยู่ ไม่มีการดึงพลังงานเพิ่มเติม
  • แรงดันไฟฟ้าเดี่ยว 3.3 V
  • อุณหภูมิกรณีปฏิบัติการ: 0°C ถึง 70°C
  • Hot-pluggable เพื่อการติดตั้งและเปลี่ยนที่ง่ายดาย
  • เป็นไปตามข้อกำหนด RoHS และแจ็คเก็ต LSZH เพื่อความปลอดภัย
  • อินเทอร์เฟซการจัดการI²Cที่สอดคล้องกับ SFF-8636
เทคโนโลยีและการก่อสร้าง
MCP1600-E003E26 เป็นส่วนประกอบสายเคเบิลทองแดงสองแกนแบบพาสซีฟ โดยส่งสัญญาณไฟฟ้าโดยตรงระหว่างพอร์ต QSFP28 โดยไม่มีการปรับสภาพ การปรับเวลา หรือการขยายสัญญาณใดๆ แนวทางเชิงรับนี้ให้ข้อดีที่สำคัญหลายประการ:
  • เวลาแฝงต่ำมาก:โดยทั่วไปต่ำกว่า 100 ns สำคัญสำหรับ HPC และการซื้อขายทางการเงิน
  • การใช้พลังงานเล็กน้อย:กินไฟน้อยกว่า 0.1 W ช่วยลดภาระความร้อนของศูนย์ข้อมูล
  • ความสมบูรณ์ของสัญญาณสูง:อิมพีแดนซ์ดิฟเฟอเรนเชียล 100 Ω และการป้องกันที่ปรับให้เหมาะสมจะช่วยลดครอสทอล์คและการสูญเสียการแทรก
โครงสร้างสายเคเบิลใช้ตัวนำทองแดง 26 AWG พร้อมแจ็กเก็ต LSZH ที่ทนทาน เกจ 26 AWG ที่หนาขึ้นรองรับระยะที่ยาวขึ้นในขณะที่ยังคงความสมบูรณ์ของสัญญาณ สายเคเบิลแต่ละเส้นได้รับการทดสอบอย่างเข้มงวดระหว่างการผลิตเพื่อให้มั่นใจถึงประสิทธิภาพที่แกะกล่องและความทนทานในระยะยาว โดยมีอัตราข้อผิดพลาดบิต (BER) ดีกว่า 1E-15 เมื่อใช้กับระบบ Mellanox
ความเข้ากันได้
MCP1600-E003E26 เป็นไปตามมาตรฐานอุตสาหกรรมโดยสมบูรณ์ และสามารถทำงานร่วมกับอุปกรณ์เครือข่ายได้หลากหลาย:
  • มาตรฐาน:SFF-8665 (QSFP28), SFF-8636 (อินเทอร์เฟซการจัดการ), IEEE 802.3bj (100GBASE-CR4), InfiniBand EDR
  • เข้ากันได้กับ:สวิตช์ อะแดปเตอร์ และระบบ NVIDIA® / Mellanox® สามารถทำงานร่วมกับพอร์ต QSFP28 อื่นๆ ที่รองรับ MSA ได้ด้วย
  • อีพรอม:โปรแกรมด้วยข้อมูลผลิตภัณฑ์ต่อ SFF-8636; ชื่อผู้จำหน่าย: NVIDIA, OUI: 00-02-C9
บันทึก:เพื่อประสิทธิภาพและความเข้ากันได้ที่ดีที่สุด เราขอแนะนำให้ตรวจสอบความเข้ากันได้กับสวิตช์หรือรุ่นเซิร์ฟเวอร์เฉพาะของคุณก่อนสั่งซื้อ
ข้อมูลจำเพาะ
คะแนนสูงสุดที่แน่นอน
พารามิเตอร์ นาที สูงสุด หน่วย
แรงดันไฟฟ้า -0.3 3.6 วี
แรงดันไฟฟ้าอินพุตข้อมูล -0.3 3.6 วี
ควบคุมแรงดันไฟฟ้าขาเข้า -0.3 3.6 วี
ข้อมูลจำเพาะการดำเนินงาน
พารามิเตอร์ นาที ประเภท สูงสุด หน่วย
แรงดันไฟฟ้า (Vcc) 3.135 3.3 3.465 วี
การใช้พลังงาน -- -- 0.1 ว
อุณหภูมิกรณีปฏิบัติการ 0 -- 70 องศาเซลเซียส
ความชื้นสัมพัทธ์ในการทำงาน 5 -- 85 %
ไฟฟ้าและเครื่องกล
พารามิเตอร์ นาที ประเภท สูงสุด หน่วย
ความต้านทานลักษณะเฉพาะ 90 100 110 โอห์ม
ความล่าช้าในการขยายพันธุ์ -- -- 4.5 NS/ม
* ความล่าช้าในการขยายพันธุ์ใช้สำหรับการอ้างอิงเท่านั้น
คู่มือการเลือก
ซีรีส์ MCP1600 มีความยาวและเกจสายไฟที่หลากหลายเพื่อให้เหมาะกับความต้องการในการใช้งานที่แตกต่างกัน:
หมายเลขชิ้นส่วน ความยาว AWG คำอธิบาย
MCP1600-E003E26 3.0 ม 26 3ม. สีดำ 26AWG
MCP1600-E00AE30 0.5 ม 30 0.5 ม. สีดำ 30AWG
MCP1600-E001E30 1.0 ม 30 1 ม. สีดำ 30AWG
MCP1600-E01AE30 1.5 ม 30 1.5 ม. สีดำ 30AWG
MCP1600-E002E30 2.0 ม 30 2ม. สีดำ 30AWG
MCP1600-E02AE26 2.5 ม 26 2.5 ม. สีดำ 26AWG
MCP1600-E004E26 4.0 ม 26 4ม. สีดำ 26AWG
MCP1600-E005E26 5.0 ม 26 5ม. สีดำ 26AWG
หมายเหตุ: x = ระยะเอื้อม (เมตร), y = เกจสายไฟ (AWG)
เหตุใดจึงเลือก MCP1600-E003E26
✓ คุ้มค่า
ต้นทุนต่ำกว่าตัวรับส่งสัญญาณแบบออปติคัลสำหรับการเชื่อมต่อระยะสั้น
✓ ประหยัดพลังงาน
กินไฟ < 0.1 W ลดพลังงานของศูนย์ข้อมูลและค่าใช้จ่ายในการทำความเย็น
✓ เวลาแฝงต่ำมาก
เหมาะสำหรับ HPC, AI และสภาพแวดล้อมการซื้อขายทางการเงิน
✓ เชื่อถือได้และทนทาน
การทดสอบที่เข้มงวดและแจ็คเก็ต LSZH ช่วยให้มั่นใจได้ถึงอายุการใช้งานที่ยาวนาน
✓ ปลั๊กแอนด์เพลย์
ตัวเชื่อมต่อ QSFP28 แบบเสียบปลั๊กได้ทันทีพร้อม EEPROM เพื่อการรวมที่ง่ายดาย
✓ ตามมาตรฐาน
SFF-8665, SFF-8636, เป็นไปตามมาตรฐาน RoHS เพื่อการทำงานร่วมกันในวงกว้าง
บริการและการสนับสนุน
  • การรับประกัน:การรับประกันฮาร์ดแวร์แบบจำกัด 1 ปีครอบคลุมการซ่อมแซมหรือเปลี่ยนชิ้นส่วน (ตามนโยบายของผู้ผลิตดั้งเดิม)
  • การสนับสนุนด้านเทคนิค:ทีมงานที่มีประสบการณ์ของเราให้ความช่วยเหลือทางเทคนิคก่อนการขายและหลังการขายเพื่อให้แน่ใจว่าการใช้งานจะราบรื่น
  • การจัดส่งทั่วโลก:จัดส่งทั่วโลกด้วยพันธมิตรด้านลอจิสติกส์ที่เชื่อถือได้
  • การปรับแต่ง:ความยาวสายเคเบิลแบบกำหนดเองและการตั้งโปรแกรม EEPROM สำหรับการสั่งซื้อจำนวนมาก (โปรดสอบถาม)
คำถามที่พบบ่อย
ถาม: ระยะทางสูงสุดของสาย DAC แบบพาสซีฟคือเท่าใด
ตอบ: โดยปกติแล้ว Passive DAC จะแนะนำให้ใช้สำหรับระยะห่างไม่เกิน 5 เมตร MCP1600-E003E26 อยู่ที่ 3 เมตร และให้ความสมบูรณ์ของสัญญาณที่เหมาะสมที่สุดภายในช่วงดังกล่าว
ถาม: สายเคเบิลนี้เข้ากันได้กับสวิตช์ 100GbE จากผู้ขายรายอื่นหรือไม่
ตอบ: ใช่ เป็นไปตามมาตรฐาน MSA และทำงานร่วมกับพอร์ต QSFP28 มาตรฐานส่วนใหญ่ได้ อย่างไรก็ตาม เราขอแนะนำให้ตรวจสอบความเข้ากันได้กับสวิตช์รุ่นเฉพาะของคุณ
ถาม: "passive" สำหรับสายเคเบิลนี้หมายความว่าอย่างไร
ตอบ: แบบพาสซีฟหมายความว่าสายเคเบิลไม่มีส่วนประกอบอิเล็กทรอนิกส์ที่ทำงานอยู่ (เครื่องขยายเสียง รีไทเมอร์) โดยอาศัยตัวนำทองแดงเพียงอย่างเดียวในการส่งสัญญาณ ซึ่งให้เวลาแฝงและการใช้พลังงานต่ำที่สุดเท่าที่จะเป็นไปได้
ถาม: รุ่น 30 AWG และ 26 AWG แตกต่างกันอย่างไร
ตอบ: ตัวเลข AWG ที่ต่ำกว่าหมายถึงตัวนำที่หนากว่า ซึ่งช่วยให้สายเคเบิลยาวขึ้นได้ รุ่น 30 AWG ใช้สำหรับสายเคเบิลที่สั้นกว่า (สูงสุด 2 ม.) ในขณะที่ 26 AWG รองรับระยะที่ยาวกว่า (สูงสุด 5 ม.) MCP1600-E003E26 ใช้ 26 AWG เพื่อประสิทธิภาพการทำงาน 3 เมตรที่เชื่อถือได้
ข้อควรระวัง
  • รัศมีการดัด:รัศมีโค้งงอเดี่ยวขั้นต่ำคือ 5× เส้นผ่านศูนย์กลางภายนอกของสายเคเบิล (ประมาณ 47 มม. สำหรับ 26 AWG) รัศมีการโค้งงอซ้ำๆ คือ 10× เส้นผ่านศูนย์กลางภายนอก (ประมาณ 94 มม.)
  • การจัดการตัวเชื่อมต่อ:หลีกเลี่ยงการดึงตัวเรือนขั้วต่อ ใช้แถบดึงเพื่อตัดการเชื่อมต่อ
  • อุณหภูมิในการทำงาน:ห้ามทำงานนอกช่วงอุณหภูมิเคส 0°C ถึง 70°C
  • ข้อควรระวัง ESD:ปฏิบัติตามขั้นตอนการจัดการ ESD มาตรฐานเพื่อป้องกันความเสียหายต่อส่วนประกอบที่ละเอียดอ่อน
