NVIDIA MFA1A00-C050 – สาย AOC 100G สำหรับศูนย์ข้อมูลและเครือข่ายอีเธอร์เน็ต
รายละเอียดสินค้า:
| ชื่อแบรนด์: | Mellanox |
| หมายเลขรุ่น: | MFA1A00-C050 |
| เอกสาร: | MFA1A00-xxxx.pdf |
การชำระเงิน:
| จำนวนสั่งซื้อขั้นต่ำ: | 1 ชิ้น |
|---|---|
| ราคา: | Negotiate |
| รายละเอียดการบรรจุ: | กล่องด้านนอก |
| เวลาการส่งมอบ: | ขึ้นอยู่กับสินค้าคงคลัง |
| เงื่อนไขการชำระเงิน: | ที/ที |
| สามารถในการผลิต: | จัดหาโดย Project/Batch |
|
ข้อมูลรายละเอียด |
|||
| ความพร้อมใช้งาน: | คลังสินค้า | การรับประกัน: | 1 ปี |
|---|---|---|---|
| เงื่อนไข: | ใหม่และเป็นต้นฉบับ | เวลานำ: | ตามสต็อก |
| เทคโนโลยี: | อีเทอร์เน็ต | ความยาว: | 5ม |
| แรงดันไฟฟ้า: | -0.3-3.6 | แรงดันไฟฟ้าอินพุตข้อมูล: | -0.3-4.465 |
| เน้น: | สายเคเบิล AOC 100G สำหรับศูนย์ข้อมูล NVIDIA,สายเคเบิล AOC สำหรับเครือข่ายอีเธอร์เน็ต NVIDIA,สายเคเบิล NVIDIA MFA1A00-C050 100G |
||
รายละเอียดสินค้า
NVIDIA MFA1A00-C050 คาเบลออปติกแอคทีฟ 100G สําหรับศูนย์ข้อมูลและเครือข่ายอีเทิร์น

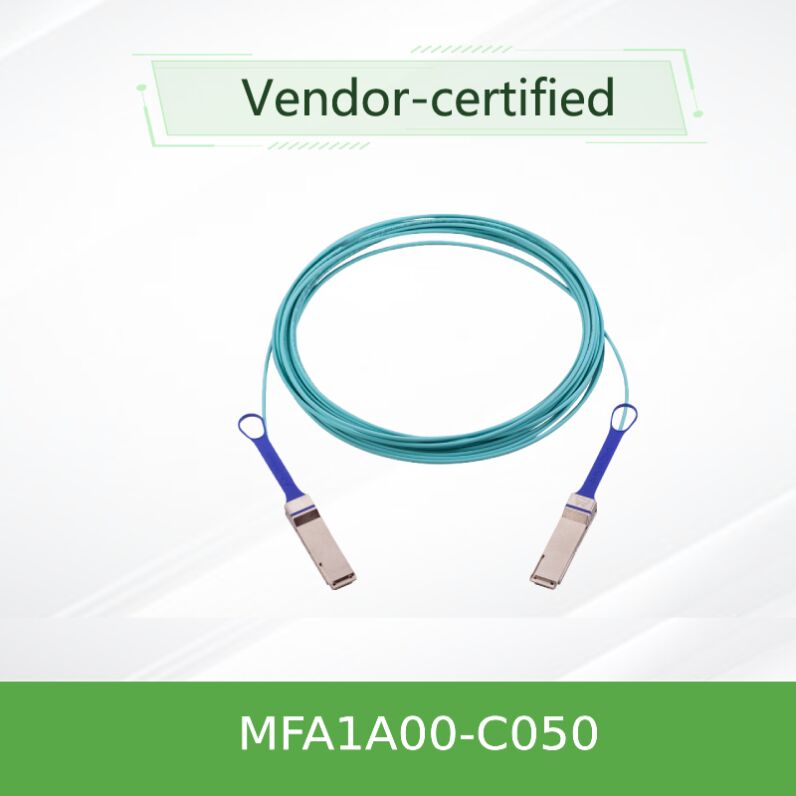

NVIDIA MFA1A00-C050 เป็นสายไฟฟ้า QSFP28 ที่ทํางานได้สูง (AOC) ที่ออกแบบให้กับระบบ 100Gb/s Ethernet (100GbE) และ InfiniBand EDRรุ่น 50 เมตรนี้สามารถขยายความยาวถึง 100 เมตร โดยยังคงรักษาความสมบูรณ์แบบของสัญญาณที่ดีและการใช้พลังงานที่ต่ํา.
ลักษณะสําคัญ
- การบริโภคพลังงานที่ต่ํามาก (เฉพาะ 2.2W ต่อปลายด้วย retiming)
- ความยาวถึง 100 เมตรบนไฟเบอร์มัลติโมด
- การออกแบบที่สอดคล้องกับ SFF-8665
- เลือกการเปลี่ยนเวลาต่อเส้นทาง เพื่อให้เกิดผลงานที่ดีที่สุด
- การวินิจฉัยดิจิตอลและความสมบูรณ์แบบของสัญญาณที่สามารถเขียนโปรแกรมได้
- อัตราการส่งข้อมูลรวมถึง 100Gb/s (4 lane × 25.78Gb/s)
- อัมพลิทูดอัพเดท Rx ที่สามารถโปรแกรมได้ และการเน้นก่อน
- เครื่องปรับค่าเข้า Tx ที่สามารถเขียนโปรแกรมได้ สําหรับลิงค์โฮสต์ที่เสีย
- เสื้อ LSZH (ลดควันไร้ฮาโลเจน) เพื่อความปลอดภัย
- สอดคล้องกับ RoHS และติดต่อร้อน
ภาพรวมสินค้า
โดยใช้เทคโนโลยีไฟเบอร์มัลติโม้ดที่ใช้ VCSEL สายไฟฟ้าออปติกแอคทีฟนี้ให้ความกว้างขวางในขณะที่ยังคงรักษาความสมบูรณ์แบบของสัญญาณที่ดีเยี่ยมการเชื่อมต่อระหว่าง rack, และการจัดจําหน่ายศูนย์ข้อมูลความหนาแน่นสูง, MFA1A00 ซีรี่ย์นําเสนอการกําหนดเวลาใหม่ที่สามารถวางโปรแกรมได้, การปรับค่าเข้า, และการเน้นก่อนการออกเพื่อปรับปรุงผลการทํางานของลิงค์ในสภาพแวดล้อมที่หลากหลาย
เทคโนโลยีและความสมบูรณ์แบบของสัญญาณ
MFA1A00-C050 ใช้ลักษณะการกําหนดเวลาใหม่และการปรับระดับที่พัฒนาเพื่อแก้ปัญหาช่องทางแต่ละเลนรวมวงจรเวลาและการฟื้นฟูข้อมูล (CDR) ที่สามารถหลบเลี่ยงสําหรับอัตราการจดหมายที่เก่าแก่หรือต่ํากว่าเครื่องส่งที่สามารถโปรแกรมได้ ทําให้ค่าเสียของ PCB ที่เป็นเจ้าภาพถูกชําระคืน ขณะที่อัมพลิทูดการออกของเครื่องรับที่สามารถโปรแกรมได้ และการให้ความสําคัญก่อนจะทําให้สัญญาณสะอาด
การใช้งานทั่วไป
- อินเตอร์คอนเนคเซ็นเตอร์ข้อมูลติดต่อสวิทช์ด้านบนของเรคกับสวิทช์รวมปลายแถว ภายในระยะทาง 100 เมตร
- คอมพิวเตอร์ประสิทธิภาพสูง (HPC)ผ้า EDR InfiniBand สําหรับคอมพิวเตอร์และคลาสเตอร์ที่ต้องการความช้าต่ําและความกว้างของแบนด์วิธสูง
- เครือข่าย Cloud & Enterprise:สถาปัตยกรรม spine-leaf 100GbE ลดพลังงานและต้นทุนเมื่อเทียบกับ DAC ทองแดงเกิน 5m
- คอมพิวเตอร์ขอบ:การเชื่อมโยงทางออนไลน์ที่น่าเชื่อถือในเรคที่มีพื้นที่จํากัด
- สื่อและงานหลังการผลิต:การโอนไฟล์ความเร็วสูงสําหรับสภาพแวดล้อมการเก็บข้อมูลร่วมกัน
รายละเอียดเทคนิค
| ปริมาตร | นาที | แบบ | แม็กซ์ | หน่วย |
|---|---|---|---|---|
| อัตราข้อมูลต่อเส้นทาง | -100 ppm | 25.78125 | +100 ppm | Gb/s |
| ความดันไฟฟ้า (Vcc) | 3.135 | 3.3 | 3.465 | V |
| การระบายพลังงาน (พร้อมการระบายเวลาใหม่) | รางวัล | 2.2 | 2.5 | W |
| การระบายพลังงาน (ไม่ใช้เวลาใหม่) | รางวัล | 1.5 | 1.8 | W |
| อุณหภูมิห้องทํางาน | 0 | รางวัล | 70 | °C |
| กว้างของเคเบิล | 2.8 | 3.0 | 3.2 | mm |
| วงจรโค้งขั้นต่ํา | 30 | รางวัล | รางวัล | mm |
คู่มือการคัดเลือก MFA1A00
| เลขของชิ้นสั่งซื้อ | อัตราการส่งข้อมูล / ระเบียบ | ความยาว | คําอธิบาย |
|---|---|---|---|
| MFA1A00-C003 | 100GbE | 3 เมตร | สายไฟฟ้าออทติกแอคทีฟ, Ethernet 100Gb/s |
| MFA1A00-C005 | 100GbE | 5 เมตร | สายไฟฟ้าออทติกแอคทีฟ, Ethernet 100Gb/s |
| MFA1A00-C010 | 100GbE | 10 เมตร | สายไฟฟ้าออทติกแอคทีฟ, Ethernet 100Gb/s |
| MFA1A00-C050 | 100GbE | 50 เมตร | สายไฟฟ้าออปติกที่ใช้งาน, LSZH, Ethernet 100Gb/s |
| MFA1A00-C100 | 100GbE | 100 เมตร | สายไฟฟ้าออทติกแอคทีฟ, Ethernet 100Gb/s |
ข้อดี
ระยะทางขยายและพลังงานต่ํา
สูงถึง 100 เมตร โดยไม่ต้องใช้เครื่องซ้ํา ระบบพลังงานต่ํากว่าเครื่องรับสัญญาณแสง + การแก้ไขสายพับ
ความสมบูรณ์แบบสัญญาณ AI-Ready
การปรับปรุงความเท่าเทียม, การกําหนดเวลาใหม่, และการเน้นก่อนผลิตให้ความมั่นคงในการเชื่อมโยงในสภาพแวดล้อมที่มีเสียงดังหรือเสียหาย
ความยืดหยุ่นในการดําเนินงาน
ทํางานกับ InfiniBand EDR และ 100GbE ทั้งคู่, รองรับการเลี่ยงการใช้เวลาใหม่สําหรับอัตราที่เหลือ
การจัดการโดยตรง
DDM ครบถ้วนผ่าน SFF-8636: ติดตามในเวลาจริงของอุณหภูมิ, โลเตจ, พลังแสง, และ TX bias, ทําให้การบํารุงรักษาง่าย
คํา ถาม ที่ ถาม บ่อย
คําถามที่ 1: MFA1A00-C050 สามารถใช้กับสวิตช์ Cisco 100G ของผมได้หรือไม่?
ตอบ: สายเคเบิลเป็น QSFP28 AOC มาตรฐาน สวิตช์ Cisco ที่ทันสมัยมากที่สุด (Nexus 9300, 9500) ที่มีพอร์ต 100GbE จะจํามันได้เราแนะนําให้ตรวจสอบหรือขอบริการรหัส.
Q2: ความแตกต่างระหว่างการใช้เวลาใหม่และการไม่ใช้เวลาใหม่คืออะไร
A: Retiming ทําให้สัญญาณซับซ้อนใหม่และสะอาดโดยใช้ CDR ทําให้คุณภาพสัญญาณดีขึ้นสําหรับ 25Gb / s ต่อเลน หากใช้อัตราการส่งข้อมูลต่ํากว่า (เช่น 10Gb / s)CDR สามารถเลี่ยงเพื่อประหยัดพลังงาน (ต่ําสุด ~ 1.5W)
Q3: ผมใช้สายนี้ได้มั้ย สําหรับ 40GbE หรือการใช้งานแบบ Breakout?
ตอบ: MFA1A00 รุ่นรองรับ 100Gb / s เป็นสี่ 25G ช่อง; มันไม่ได้ตั้งใจสําหรับ 40GbE breakout สําหรับ 4 × 25G breakout (QSFP28 ถึงสี่ SFP28) เช็คสินค้า NVIDIA AOC อื่น ๆ
ข้อมูล สําคัญ ใน ภาพ ภาพ ภาพ ภาพ ภาพ
- ความเร็วข้อมูลสูงสุด:100Gb/s (4×25.78G)
- ประเภทเครื่องเชื่อม:QSFP28 ถึง QSFP28
- ประเภทเคเบิล:MMF ออทติกแอคทีฟ, LSZH
- ระยะทาง:สูงสุด 100 เมตร
- กําลังต่อปลาย:2.2W (เปิดใหม่)
- การรับประกันจํากัด 3 ปี (ฐาน NVIDIA)
หมายเหตุ:ขณะที่พอร์ตทางกายภาพเป็นมาตรฐาน บางผู้จําหน่ายล็อคอินอาจต้องการ EEPROM ที่มีรหัส มีการช่วยเหลือในการเขียนโปรแกรมหรือบริการการเขียนรหัส
