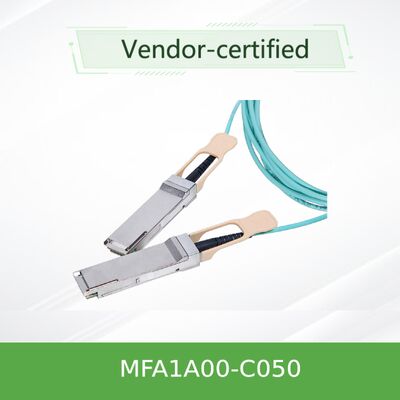

NVIDIA MFA1A00-C050 100Gb/s QSFP28 สายไฟฟ้าออปติกที่ใช้งาน 50m LSZH AOC สําหรับ Ethernet
รายละเอียดสินค้า:
| ชื่อแบรนด์: | Mellanox |
| หมายเลขรุ่น: | MFA1A00-C050 |
| เอกสาร: | MFA1A00-xxxx.pdf |
การชำระเงิน:
| จำนวนสั่งซื้อขั้นต่ำ: | 1 ชิ้น |
|---|---|
| ราคา: | Negotiate |
| รายละเอียดการบรรจุ: | กล่องด้านนอก |
| เวลาการส่งมอบ: | ขึ้นอยู่กับสินค้าคงคลัง |
| เงื่อนไขการชำระเงิน: | ที/ที |
| สามารถในการผลิต: | จัดหาโดย Project/Batch |
|
ข้อมูลรายละเอียด |
|||
| ความพร้อมใช้งาน: | คลังสินค้า | การรับประกัน: | 1 ปี |
|---|---|---|---|
| เงื่อนไข: | ใหม่และเป็นต้นฉบับ | เวลานำ: | ตามสต็อก |
| เทคโนโลยี: | อีเทอร์เน็ต | ความยาว: | 5ม |
| แรงดันไฟฟ้า: | -0.3-3.6 | แรงดันไฟฟ้าอินพุตข้อมูล: | -0.3-4.465 |
รายละเอียดสินค้า
MFA1A00-C050 | สายเคเบิลใยแก้วนำแสงแบบแอคทีฟ Ethernet 100Gb/s
50 เมตร, LSZH, 100GbE AOCสำหรับเชื่อมต่อเครือข่ายศูนย์ข้อมูลและองค์กร สามารถเสียบขณะทำงานได้ ใช้พลังงานต่ำ 2.2W (ทั่วไปพร้อม retiming) และการปรับสภาพสัญญาณที่ตั้งโปรแกรมได้
- อัตราข้อมูล: 100Gb/s (4x 25.78Gb/s)
- ความยาว: 50 เมตร (มาตรฐาน)
- การกระจายพลังงาน: 2.2W ทั่วไป (เปิด retiming)
- คอนเนคเตอร์: เป็นไปตามมาตรฐาน QSFP28 ต่อ SFF-8665
- รองรับ InfiniBand EDR & 100GbE
ภาพรวมผลิตภัณฑ์
NVIDIA MFA1A00-C050 เป็นสายเคเบิลใยแก้วนำแสงแบบแอคทีฟ (AOC) แบบ VCSEL ที่ใช้ QSFP28 ออกแบบมาสำหรับระบบ Ethernet 100Gb/s มีทรานซีฟเวอร์ใยแก้วนำแสงแบบมัลติโหมดสี่ตัวต่อปลาย แต่ละตัวทำงานได้สูงสุด 26Gb/s ให้แบนด์วิดท์รวม 100Gb/s สายเคเบิลมี retiming ที่เลือกได้ต่อเลน การปรับสมดุลอินพุตที่ตั้งโปรแกรมได้ และการเน้นย้ำเอาต์พุตเพื่อรักษาความสมบูรณ์ของสัญญาณในระยะทางสูงสุด 100 เมตร รุ่น 50 เมตรนี้เหมาะอย่างยิ่งสำหรับสถาปัตยกรรมแบบ middle-of-row (MoR) และ end-of-row (EoR) รวมถึงการใช้งานแบบ cross-connect ภายในศูนย์ข้อมูลขนาดใหญ่
เมื่อเทียบกับสายทองแดงแบบพาสซีฟ ซีรีส์ MFA1A00 ให้ระยะทางที่ไกลกว่า น้ำหนักเบากว่า การไหลเวียนอากาศดีกว่า และภูมิคุ้มกัน EMI ที่ดีขึ้น รูปแบบ QSFP28 ที่สามารถเสียบขณะทำงานได้ช่วยให้ติดตั้งและเปลี่ยนได้ง่ายโดยไม่ต้องหยุดระบบ
คุณสมบัติหลัก
เทคโนโลยี: สถาปัตยกรรม VCSEL & Retiming
MFA1A00-C050 ใช้เทคโนโลยี Vertical Cavity Surface Emitting Laser (VCSEL) ร่วมกับใยแก้วนำแสงแบบมัลติโหมด (MMF) เพื่อให้ได้การส่งข้อมูล 100Gb/s ที่เชื่อถือได้ในระยะทาง 50 เมตร เลนใยแก้วนำแสงทั้งสี่เลนทำงานที่ 25.78Gb/s (อัตรา Ethernet 100GbE) และรองรับ retiming ที่เลือกได้ เมื่อเปิดใช้งาน retiming วงจร Clock and Data Recovery (CDR) ภายในจะทำความสะอาดสัญญาณและลด jitter ทำให้สายเคเบิลเหมาะสำหรับลิงก์ที่ยาวขึ้นและแผงวงจรหลัง (backplane) ความหนาแน่นสูง การปรับสมดุลอินพุต Tx ที่ตั้งโปรแกรมได้จะชดเชยการสูญเสียของบอร์ดโฮสต์ ในขณะที่แอมพลิจูดเอาต์พุต Rx และการเน้นย้ำที่ตั้งโปรแกรมได้จะปรับให้เข้ากับ SerDes ของตัวรับ สถาปัตยกรรมแบบปรับตัวนี้ช่วยให้มั่นใจได้ถึงการทำงานร่วมกันกับสวิตช์และ Network Interface Card (NIC) ที่หลากหลาย
การใช้งานทั่วไป
- การเชื่อมต่อสวิตช์ไปยังเซิร์ฟเวอร์แบบ Middle-of-Row (MoR) และ End-of-Row (EoR)
- การเชื่อมต่อระหว่างชั้นวางที่อยู่ติดกัน
- การเชื่อมต่อสวิตช์ไปยังสวิตช์ภายในห้องข้อมูลเดียวกัน
- คลัสเตอร์คอมพิวเตอร์ประสิทธิภาพสูง (HPC) ที่ต้องการแบนด์วิดท์สูงและเวลาแฝงต่ำในระยะทางปานกลาง
- สถาปัตยกรรม spine-leaf ของศูนย์ข้อมูลที่ภูมิคุ้มกัน EMI มีความสำคัญ
- ชั้นการรวมศูนย์กลางขององค์กรที่มีการเชื่อมต่อขาขึ้น 100GbE ในระยะทางที่ยาวขึ้น
ความเข้ากันได้
MFA1A00-C050 เข้ากันได้กับพอร์ต QSFP28 มาตรฐานที่สอดคล้องกับ SFF-8665 รองรับแพลตฟอร์มสวิตช์ 100GbE (NVIDIA Spectrum, Mellanox รวมถึงสวิตช์จากบุคคลที่สาม เช่น Cisco, Arista, Juniper) และ Network Interface Card 100GbE (ซีรีส์ NVIDIA ConnectX, Intel, Broadcom) สำหรับสภาพแวดล้อม InfiniBand ให้ใช้รหัสการสั่งซื้อที่ปรับให้เหมาะสมกับ EDR (MFA1A00-Exxx) สายเคเบิลยังทำงานที่อัตราบิตที่ต่ำกว่าโดยไม่ต้องใช้ retiming ให้ความเข้ากันได้แบบย้อนหลังสำหรับลิงก์ 40GbE และ 25GbE
NVIDIA Spectrum SN2000/SN3000 series – ตรวจสอบแล้ว
NVIDIA ConnectX-5/6/7 – ตรวจสอบแล้ว
Cisco Nexus 9000 พร้อมพอร์ต QSFP28 – พิสูจน์ภาคสนามแล้ว
Arista 7050/7280 series – เข้ากันได้ (แนะนำให้ใช้ retiming)
ข้อมูลจำเพาะ
พิกัดสูงสุดสัมบูรณ์
| พารามิเตอร์ | ขั้นต่ำ | สูงสุด | หน่วย |
|---|---|---|---|
| แรงดันไฟฟ้าแหล่งจ่าย | -0.3 | 3.6 | V |
| แรงดันไฟฟ้าอินพุตข้อมูล | -0.3 | 3.465 | V |
| ขีดจำกัดความเสียหาย (แสง) | 3.4 (สูงสุด) | dBm | |
ข้อมูลจำเพาะการทำงาน
| พารามิเตอร์ | ขั้นต่ำ | ทั่วไป | สูงสุด | หน่วย |
|---|---|---|---|---|
| แรงดันไฟฟ้าแหล่งจ่าย (Vcc) | 3.135 | 3.3 | 3.465 | V |
| การกระจายพลังงาน (ไม่มี retiming) | - | 1.5 | 1.8 | W ต่อปลาย |
| การกระจายพลังงาน (เปิด retiming ทุกเลน) | - | 2.2 | 2.5 | W ต่อปลาย |
| อุณหภูมิเคสขณะทำงาน | 0 | - | 70 | °C |
| อุณหภูมิในการจัดเก็บ | -40 | - | 85 | °C |
| ความชื้นสัมพัทธ์ขณะทำงาน | 5 | - | 85 | % |
ไฟฟ้าและกลไกสายเคเบิล
| พารามิเตอร์ | ค่า |
|---|---|
| อัตราสัญญาณ (ต่อเลน) | 25.78125 Gb/s ±100 ppm |
| เส้นผ่านศูนย์กลางสายเคเบิล | 3 ±0.2 มม. |
| รัศมีการโค้งงอขั้นต่ำ | 30 มม. (ไดนามิก) |
| ความคลาดเคลื่อนของความยาว (ความยาว 50 ม.) | +1000 / -0 มม. (ต่อ 50 ม. ≤ ความยาว) |
| สีแจ็คเก็ตสายเคเบิล | สีฟ้าอมเขียว |
หมายเหตุ: ข้อมูลจำเพาะทั้งหมดอิงตามเอกสารของ NVIDIA ค่าที่ไม่ได้ระบุต่อสาธารณะจะถูกทำเครื่องหมายว่า "โปรดยืนยันก่อนสั่งซื้อ"
คู่มือการเลือก – ซีรีส์ MFA1A00
| หมายเลขชิ้นส่วนสั่งซื้อ | อัตราข้อมูล | ความยาว | การใช้งาน |
|---|---|---|---|
| MFA1A00-C003 | 100GbE | 3 ม. | Ethernet |
| MFA1A00-C005 | 100GbE | 5 ม. | Ethernet |
| MFA1A00-C010 | 100GbE | 10 ม. | Ethernet |
| MFA1A00-C015 | 100GbE | 15 ม. | Ethernet |
| MFA1A00-C030 | 100GbE | 30 ม. | Ethernet |
| MFA1A00-C050 | 100GbE | 50 ม. | Ethernet (รุ่นนี้) |
| MFA1A00-C100 | 100GbE | 100 ม. | Ethernet |
| สำหรับ InfiniBand EDR ให้ใช้ซีรีส์ MFA1A00-Exxx (เช่น MFA1A00-E050 สำหรับ 50 ม.) | |||
ข้อดีของสายเคเบิลใยแก้วนำแสงแบบแอคทีฟของ NVIDIA
ประสิทธิภาพพลังงาน
ทั่วไป 2.2W ต่อปลายเมื่อเปิดใช้งาน retiming ช่วยลดต้นทุนการดำเนินงานในการติดตั้งขนาดใหญ่
ความสมบูรณ์ของสัญญาณ
การปรับสมดุลที่ตั้งโปรแกรมได้และการทำ retiming ด้วย CDR ช่วยให้การส่งสัญญาณที่ชัดเจนในระยะทางที่ยาวขึ้นและร่องรอย PCB ที่ไม่ดี
ความทนทานและความน่าเชื่อถือ
ทดสอบการผลิต 100% เพื่อประสิทธิภาพตั้งแต่แกะกล่อง รัศมีการโค้งงอที่แข็งแรงและแจ็คเก็ต LSZH เพื่อความปลอดภัยของศูนย์ข้อมูล
การมองเห็นการจัดการ
การตรวจสอบการวินิจฉัยดิจิทัล (DDM) ให้ข้อมูลแบบเรียลไทม์เกี่ยวกับอุณหภูมิ แรงดันไฟฟ้า กระแสไบอัส กำลังส่ง/รับ
บริการและการสนับสนุน
ในฐานะผู้ให้บริการที่ขับเคลื่อนด้วยเทคโนโลยี Hong Kong Starsurge Group Co., Limited ให้การสนับสนุนตลอดวงจรชีวิตเต็มรูปแบบ รวมถึงการตรวจสอบความเข้ากันได้ก่อนการขาย การสั่งซื้อความยาวที่กำหนดเอง (ขึ้นอยู่กับ MOQ) และบริการ RMA หลังการขาย ทีมเทคนิคของเราสามารถช่วยเหลือในการตรวจสอบเฟิร์มแวร์ การกำหนดค่า retiming และการรวมเข้ากับเครือข่ายที่มีอยู่ของคุณ ติดต่อฝ่ายสนับสนุนของเราเพื่อขอชุดเอกสาร (ใบรับรอง บันทึกการใช้งานแผนที่หน่วยความจำ และรายงานการปฏิบัติตามข้อกำหนด)
คำถามที่พบบ่อย
A: ใช่ ที่อัตราบิตที่ต่ำกว่าโดยไม่ต้องใช้ retiming แต่ได้รับการปรับให้เหมาะสมสำหรับ 100GbE เพื่อการทำงานที่รับประกัน โปรดปรึกษาสเปกของสวิตช์โฮสต์
A: ซีรีส์ C (เช่น C050) ระบุไว้สำหรับการใช้งาน Ethernet 100GbE ซีรีส์ E มีไว้สำหรับสภาพแวดล้อม InfiniBand EDR แม้ว่าชั้นกายภาพจะคล้ายกันก็ตาม ใช้รหัสการสั่งซื้อที่ตรงกับโปรโตคอลของคุณ
A: ใช่ โมดูล QSFP28 สามารถเสียบขณะทำงานได้ตามข้อกำหนด SFF-8665 ไม่จำเป็นต้องปิดระบบ
A: Retiming สามารถเลือกได้ผ่านอินเทอร์เฟซ SFF-8636 I²C ระบบโฮสต์จำนวนมากจะเจรจาต่อรองโดยอัตโนมัติ การตั้งโปรแกรมด้วยตนเองมีให้สำหรับการปรับแต่งขั้นสูง
A: MOQ แตกต่างกันไปตามภูมิภาค สำหรับชิ้นเดียว โปรดขอความพร้อมของตัวอย่างจากทีมขายของ Starsurge
ข้อควรระวังและการจัดการ
- ผลิตภัณฑ์เลเซอร์คลาส 1 ตามมาตรฐาน IEC 60825-1/2 และ 21 CFR 1040 หลีกเลี่ยงการสัมผัสโดยตรงกับช่องรับแสงเลเซอร์
- อย่าให้เกินรัศมีโค้งงอขั้นต่ำ (30 มม.) เพื่อป้องกันความเสียหายของใยแก้วนำแสงและการสูญเสียแสง
- ตรวจสอบให้แน่ใจว่ามีการจัดการ ESD ที่เหมาะสมระหว่างการติดตั้ง ใช้สายรัดข้อมือหรืออุปกรณ์ที่มีสายดิน
- ทำงานภายในช่วงอุณหภูมิเคสที่ระบุ (0°C ถึง 70°C)
- สำหรับการทำความสะอาด ให้ใช้ผ้าแห้งที่ไม่มีขุย ห้ามใช้ตัวทำละลายที่เป็นของเหลวกับคอนเนคเตอร์แสง
เกี่ยวกับ Starsurge – พันธมิตรที่เชื่อถือได้ของคุณ
Hong Kong Starsurge Group Co., Limited เป็นผู้ให้บริการด้านฮาร์ดแวร์เครือข่าย บริการด้านไอที และโซลูชันการรวมระบบที่ขับเคลื่อนด้วยเทคโนโลยี ก่อตั้งขึ้นในปี 2551 บริษัทให้บริการลูกค้าทั่วโลกด้วยผลิตภัณฑ์ต่างๆ เช่น สวิตช์เครือข่าย NICs จุดเข้าใช้งานไร้สาย คอนโทรลเลอร์ สายเคเบิล และอุปกรณ์เครือข่ายที่เกี่ยวข้อง ด้วยทีมขายและทีมเทคนิคที่มีประสบการณ์ Starsurge ให้บริการอุตสาหกรรมต่างๆ เช่น ภาครัฐ การดูแลสุขภาพ การผลิต การศึกษา การเงิน และองค์กร บริษัทยังนำเสนอโซลูชัน IoT ระบบการจัดการเครือข่าย การพัฒนาซอฟต์แวร์ที่กำหนดเอง การสนับสนุนหลายภาษา และการจัดส่งทั่วโลก ด้วยแนวทางที่ยึดลูกค้าเป็นศูนย์กลาง Starsurge มุ่งเน้นที่คุณภาพที่เชื่อถือได้ บริการที่ตอบสนอง และโซลูชันที่ปรับแต่งได้ซึ่งช่วยให้ลูกค้าสร้างโครงสร้างพื้นฐานเครือข่ายที่มีประสิทธิภาพ ปรับขนาดได้ และเชื่อถือได้
รายการตรวจสอบผู้ซื้อ
- ยืนยันความยาวที่ต้องการ (50 ม. หรืออื่น ๆ)
- ตรวจสอบการรองรับ QSFP28 และความสามารถในการ retiming ของสวิตช์/NIC
- ตรวจสอบช่วงอุณหภูมิการทำงานของช่องทางเดินศูนย์ข้อมูลของคุณ
- ขอเวอร์ชันเฟิร์มแวร์ล่าสุดเพื่อความเข้ากันได้
- ยืนยันว่าแจ็คเก็ต LSZH เป็นไปตามรหัสไฟท้องถิ่น
