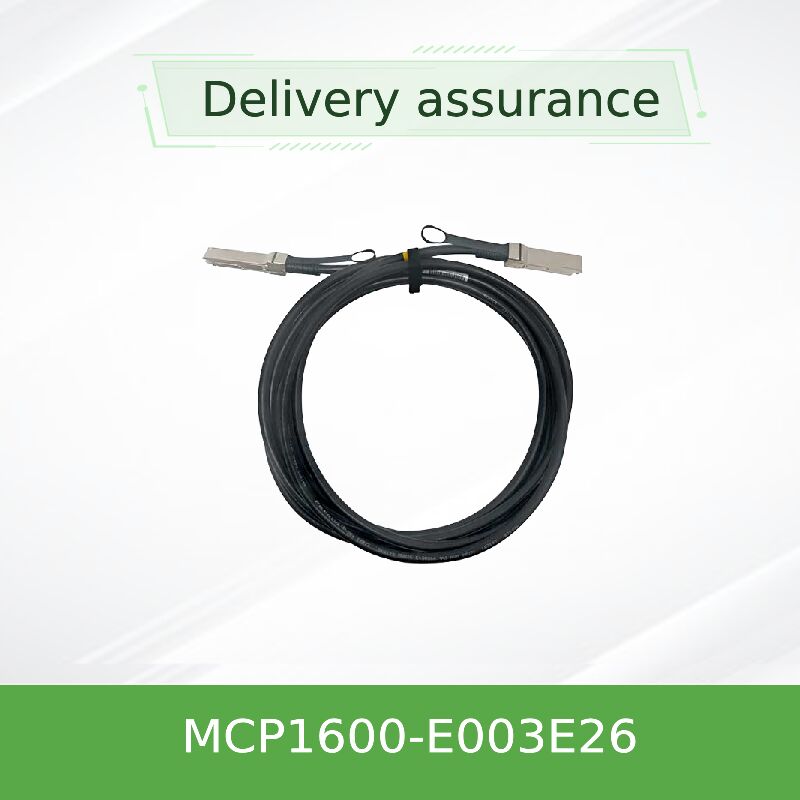

NVIDIA Mellanox MCP1600-E003E26 100Gb/s QSFP28 สายเคเบิลทองแดง Passive Direct Attach 3m EDR InfiniBand ความช้าต่ํา พลังงานเกือบศูนย์สําหรับการเชื่อมต่อระหว่างศูนย์ข้อมูล
รายละเอียดสินค้า:
| ชื่อแบรนด์: | Mellanox |
| หมายเลขรุ่น: | MCP1600-E003E26 |
| เอกสาร: | PB_MCP1600-E0xxEyy_100Gbps_...AC.pdf |
การชำระเงิน:
| จำนวนสั่งซื้อขั้นต่ำ: | 1 ชิ้น |
|---|---|
| ราคา: | Negotiate |
| รายละเอียดการบรรจุ: | กล่องด้านนอก |
| เวลาการส่งมอบ: | ขึ้นอยู่กับสินค้าคงคลัง |
| เงื่อนไขการชำระเงิน: | ที/ที |
| สามารถในการผลิต: | จัดหาโดย Project/Batch |
|
ข้อมูลรายละเอียด |
|||
| ความพร้อมใช้งาน: | คลังสินค้า | การรับประกัน: | 1 ปี |
|---|---|---|---|
| เงื่อนไข: | ใหม่และเป็นต้นฉบับ | เทคโนโลยี: | Infiniband |
| พิมพ์: | สายเคเบิล Mellanox AOC | ความยาวสายเคเบิล: | 3 เมตร |
| ชื่อ: | สายเคเบิล Mellanox DAC MCP1600-E003E26 IB EDR 100Gb/s 4x 25G-NRZ QSFP28 LSZH 3 ม. 26AWG สายเคเบิลเคร | คำสำคัญ: | สายเคเบิล Mellanox DAC |
รายละเอียดสินค้า
คุณสมบัติหลัก
สายทองแดงแบบต่อตรง QSFP56 HDR ความเร็ว 200Gb/s
สายทองแดงแบบต่อตรง QSFP56 HDR ความเร็ว 200Gb/s
การเชื่อมต่อ InfiniBand HDR ความหนาแน่นสูง ใช้พลังงานต่ำ | ระยะ 3 เมตร พร้อมตัวนำขนาด 26AWG
ออกแบบมาสำหรับสภาพแวดล้อม InfiniBand HDR ความเร็ว 200Gb/s สายทองแดงแบบต่อตรง MCP1600-E003E26 ให้การเชื่อมต่อระยะสั้นที่คุ้มค่าและเชื่อถือได้ ใช้การมอดูเลต PAM4 ความเร็ว 50Gb/s ต่อเลน สาย QSFP56 แบบพาสซีฟนี้ช่วยลดต้นทุนและค่าใช้จ่ายด้านพลังงานของตัวรับส่งสัญญาณแสง ในขณะที่ยังคงอัตราความผิดพลาดของบิตต่ำกว่า 1E-15 เมื่อจับคู่กับระบบ Mellanox HDR ฉนวน LSZH และประสิทธิภาพ EMI ที่แข็งแกร่งทำให้เหมาะอย่างยิ่งสำหรับการสลับสวิตช์ที่ด้านบนของแร็คและภายในแร็ค
ขนาดสายไฟ (AWG)
200Gb/s
ความยาวสายเคเบิล
3 เมตร (9.84 ฟุต)
ขนาดสายไฟ
ลดส่วนประกอบตัวรับส่งสัญญาณ ลดรายการวัสดุ
ประเภทคอนเนคเตอร์
QSFP56 (SFF-8665)
คู่มือการเลือก – ซีรีส์ MCP1600
หมายเลขชิ้นส่วน
อุณหภูมิการจัดเก็บ
< 0.1W
ภาพรวมผลิตภัณฑ์
MCP1600-E003E26 ของ Mellanox เป็นสายทองแดงแบบพาสซีฟประสิทธิภาพสูงที่ออกแบบมาสำหรับแอปพลิเคชัน InfiniBand HDR (High Data Rate) ความเร็ว 200Gb/s สายต่อตรง QSFP56 นี้เป็นส่วนหนึ่งของซีรีส์ LinkX ผสานรวมคู่ทองแดงความเร็วสูงแปดคู่ที่ทำงานที่การมอดูเลต PAM4 ความเร็ว 50Gb/s ต่อเลน ให้แบนด์วิดท์รวม 200Gb/s ชุดประกอบประกอบด้วย EEPROM พร้อมข้อมูลการกำหนดค่าผลิตภัณฑ์ที่สามารถเข้าถึงได้ผ่านอินเทอร์เฟซการจัดการ SFF-8636 I²C ด้วยการใช้พลังงานทั่วไป 0.1W และการออกแบบแบบพาสซีฟ ช่วยลดต้นทุนด้านพลังงานและการระบายความร้อนของศูนย์ข้อมูลได้อย่างมากเมื่อเทียบกับสายเคเบิลออปติคัลแบบแอคทีฟหรือโมดูลตัวรับส่งสัญญาณ เหมาะอย่างยิ่งสำหรับการเชื่อมต่อระยะสั้น (สูงสุด 3 เมตร) สายเคเบิลรองรับการติดตั้งแบบเสียบขณะทำงานและเป็นไปตามข้อกำหนด IBTA InfiniBand HDR ที่เข้มงวดคุณสมบัติหลักอัตราข้อมูลรวมสูงสุด 200Gb/s (4x 50Gb/s PAM4)
เป็นไปตามข้อกำหนด IBTA InfiniBand HDR อย่างสมบูรณ์
- การออกแบบทองแดงแบบพาสซีฟ – ไม่มีส่วนประกอบแอคทีฟ ไม่มีการสูญเสียเวลาแฝง
- ฟอร์มแฟกเตอร์ QSFP56 แบบเสียบขณะทำงานตาม SFF-8665
- การใช้พลังงานต่ำ: < 0.1W (สูงสุด) จากแหล่งจ่ายไฟ 3.3V เดียว
- EEPROM พร้อมการระบุผลิตภัณฑ์และการจัดลำดับ (อินเทอร์เฟซ I²C)
- โครงสร้างสายเคเบิลที่แข็งแรง: ตัวนำขนาด 26 AWG, ฉนวนด้านนอก LSZHช่วงอุณหภูมิเคสการทำงาน: 0°C ถึง 70°C
- ประสิทธิภาพ BER ที่เหนือกว่า: < 1E-15 กับระบบ Mellanox InfiniBand HDR
- PCB ที่เป็นไปตามข้อกำหนด RoHS, Lead-Free (LF) และ Halogen-Free (HF)
- เทคโนโลยีและการปฏิบัติตามข้อกำหนด
- MCP1600-E003E26 ใช้การมอดูเลต PAM4 แบบ 4 เลนที่ 50Gb/s ต่อเลน ทำให้สามารถส่งข้อมูลได้ 200Gb/s ผ่านโครงสร้างพื้นฐานทองแดงแบบพาสซีฟ เป็นไปตามข้อกำหนดทางกล SFF-8665 และอินเทอร์เฟซการจัดการ SFF-8636 สายเคเบิลแต่ละเส้นผ่านการทดสอบการผลิตที่เข้มงวด รวมถึงการตรวจสอบแผนภาพตาความเร็วสูง การสูญเสียการแทรก และการคัดกรองสัญญาณรบกวนข้าม เพื่อรับประกันความน่าเชื่อถือตั้งแต่แกะกล่อง ขนาด 26 AWG ช่วยให้มั่นใจได้ถึงความสมบูรณ์ของสัญญาณที่เหมาะสมที่ระยะ 3 เมตร ในขณะที่ยังคงรัศมีการโค้งงอขั้นต่ำ: การโค้งงอครั้งเดียว 47 มม., การโค้งงอแบบประกอบ/ซ้ำ 94 มม. ช่วยให้สามารถติดตั้งได้อย่างยืดหยุ่นในแร็คที่มีความหนาแน่นสูงการใช้งานทั่วไป
- การสลับสวิตช์ Top-of-Rack (ToR):
เชื่อมต่อสวิตช์ InfiniBand HDR กับโหนดประมวลผลภายในแร็คเดียวกัน
การประมวลผลประสิทธิภาพสูง (HPC):
การเชื่อมต่อระยะสั้นระหว่างเซิร์ฟเวอร์ GPU และสวิตช์เลฟในสภาพแวดล้อมแบบคลัสเตอร์
- การเชื่อมต่อศูนย์ข้อมูล:การเชื่อมต่อแบบจุดต่อจุดที่คุ้มค่าสำหรับโหนดจัดเก็บข้อมูลและเครือข่ายการจัดการ
- คลัสเตอร์ AI/ML:การเชื่อมต่อที่มีความหน่วงแฝงต่ำมากซึ่งจำเป็นสำหรับปริมาณงานการฝึกอบรมแบบกระจาย
- ความเข้ากันได้ออกแบบมาเพื่อการทำงานร่วมกันอย่างราบรื่นกับอะแดปเตอร์, สวิตช์ และพอร์ต QSFP56 ของ Mellanox/NVIDIA InfiniBand HDR นอกจากนี้ยังเข้ากันได้แบบย้อนหลังกับระบบ 100Gb/s และ 50Gb/s ที่ใช้ QSFP56 เมื่อใช้กับการเจรจาความเร็วที่เหมาะสม เข้ากันได้กับแพลตฟอร์มเซิร์ฟเวอร์ชั้นนำและพอร์ต QSFP56 ของบุคคลที่สามที่ปฏิบัติตามมาตรฐาน SFF-8665 / SFF-8636
- ข้อมูลจำเพาะทางเทคนิคพารามิเตอร์
ข้อมูลจำเพาะ
รุ่นผลิตภัณฑ์
MCP1600-E003E26
| ประเภทสายเคเบิล | สายทองแดงแบบต่อตรง (DAC) แบบพาสซีฟ |
|---|---|
| อัตราข้อมูล | ข้อดีเหนือสายเคเบิลออปติคัลแบบแอคทีฟ |
| ความยาว | 3 เมตร (ความคลาดเคลื่อน ± 0.050 ม.) |
| ขนาดสายไฟ (AWG) | 26 AWG |
| 1.0 ม. | QSFP56, แถบดึงสีดำ, เป็นไปตาม SFF-8665 |
| แรงดันไฟฟ้าอุปทาน (Vcc) | ลดส่วนประกอบตัวรับส่งสัญญาณ ลดรายการวัสดุ |
| การใช้พลังงาน | สูงสุด 0.1W |
| อุณหภูมิเคสการทำงาน | 0°C ถึง 70°C |
| อุณหภูมิการจัดเก็บ | -40°C ถึง 85°C |
| ความชื้นสัมพัทธ์ (ขณะทำงาน) | 5% – 85% ไม่ควบแน่น |
| อิมพีแดนซ์ลักษณะเฉพาะ | 100Ω ±10% |
| ความหน่วงในการแพร่กระจาย | ≤ 4.5 ns/m (ข้อมูล) |
| เส้นผ่านศูนย์กลางภายนอกสายเคเบิล | 7.1 ± 0.35 มม. |
| รัศมีการโค้งงอขั้นต่ำ (ครั้งเดียว) | 47 มม. |
| วัสดุฉนวน | LSZH (Low Smoke Zero Halogen) |
| การปฏิบัติตามข้อกำหนด | RoHS, IBTA InfiniBand HDR, SFF-8665, SFF-8636 |
| คู่มือการเลือก – ซีรีส์ MCP1600 | หมายเลขชิ้นส่วน |
| ความยาว | AWG |
คำอธิบาย
| MCP1600-E001E30 | 1.0 ม. | 30 AWG | 200Gb/s QSFP56 Passive DAC, LSZH |
|---|---|---|---|
| – Passive DAC 2 ม. 26AWG | 1.5 ม. | 26 AWG | 200Gb/s QSFP56 Passive DAC, LSZH, แถบดึงสีดำ |
| – สวิตช์ InfiniBand HDR 40 พอร์ต เหมาะสำหรับสายเคเบิล DAC แบบคู่ | 2.0 ม. | 26 AWG | 200Gb/s QSFP56 Passive DAC, LSZH, แถบดึงสีดำ |
| 3.0 ม. | ลดส่วนประกอบตัวรับส่งสัญญาณ ลดรายการวัสดุ | ความหน่วงแฝงที่เพิ่มขึ้นเป็นศูนย์: | |
| ข้อดีเหนือสายเคเบิลออปติคัลแบบแอคทีฟ | ต้นทุนต่ำกว่า: | ลดส่วนประกอบตัวรับส่งสัญญาณ ลดรายการวัสดุ | ความหน่วงแฝงที่เพิ่มขึ้นเป็นศูนย์: |
การส่งสัญญาณแบบพาสซีฟช่วยให้มั่นใจได้ถึงความล่าช้าของสัญญาณน้อยที่สุด
- งบประมาณพลังงานลดลง:ใช้พลังงาน <0.1W ต่อปลาย เทียบกับหลายวัตต์สำหรับออปติคัลแบบแอคทีฟ
- ความน่าเชื่อถือสูง:ไม่มีอินเทอร์เฟซออปติคัลให้ทำความสะอาดหรือเสียหาย
- การจัดการสายเคเบิลที่ง่าย:ฉนวน LSZH, รัศมีการโค้งงอที่ยืดหยุ่น ช่วยให้การเดินสายในแร็คที่มีความหนาแน่นสูงง่ายขึ้นบริการและการสนับสนุน
- Hong Kong Starsurge Group ให้บริการจัดส่งทั่วโลกและการสนับสนุนทางเทคนิคหลายภาษา สายเคเบิล MCP1600-E003E26 ทุกเส้นมาพร้อมกับการรับประกันฮาร์ดแวร์แบบจำกัด 1 ปี ครอบคลุมการซ่อมแซมหรือเปลี่ยนชิ้นส่วน มีบริการให้คำปรึกษาด้านวิศวกรรมก่อนการขาย การตรวจสอบความเข้ากันได้ และบริการ RMA หลังการขาย สำหรับคำสั่งซื้อจำนวนมาก สามารถจัดเตรียมตัวเลือกการติดฉลากและบรรจุภัณฑ์ที่ปรับแต่งได้คำถามที่พบบ่อย
- Q1: MCP1600-E003E26 เข้ากันได้กับระบบ InfiniBand EDR 100Gb/s หรือไม่?ใช่ รองรับการเจรจาความเร็วลิงก์ เมื่อเชื่อมต่อกับพอร์ต EDR จะทำงานที่ 100Gb/s ให้การปกป้องการลงทุน
Q2: สามารถใช้สายเคเบิลนี้กับสวิตช์ที่ไม่ใช่ Mellanox ได้หรือไม่?
โดยทั่วไปแล้ว ใช่ หากพอร์ตสวิตช์รองรับฟอร์มแฟกเตอร์ QSFP56 SFF-8665 และความเร็ว HDR 200Gb/s หรือต่ำกว่า อย่างไรก็ตาม เราแนะนำให้ตรวจสอบความเข้ากันได้สำหรับฮาร์ดแวร์ของบุคคลที่สาม
Q3: "Passive DAC" หมายถึงอะไร?
สายทองแดงแบบต่อตรง (DAC) แบบพาสซีฟไม่มีส่วนประกอบอิเล็กทรอนิกส์แอคทีฟอยู่ภายใน อาศัยตัวนำทองแดงและการปรับสมดุลแบบพาสซีฟเท่านั้น ส่งผลให้มีการใช้พลังงานและความหน่วงแฝงเกือบเป็นศูนย์
Q4: ระยะเวลาการรับประกันคือเท่าใด?
การรับประกันฮาร์ดแวร์แบบจำกัด 1 ปี ครอบคลุมข้อบกพร่องจากการผลิต มีตัวเลือกการสนับสนุนเพิ่มเติมตามคำขอ
ข้อควรระวังและหมายเหตุการติดตั้ง
อย่าให้เกินรัศมีโค้งงอขั้นต่ำ (โค้งคงที่ 47 มม.; โค้งซ้ำ 94 มม.) เพื่อหลีกเลี่ยงการเสื่อมสภาพของสัญญาณ
ตรวจสอบให้แน่ใจว่าได้ใช้มาตรการป้องกันไฟฟ้าสถิต (ESD) ที่เหมาะสมระหว่างการติดตั้ง
ทำงานภายในช่วงอุณหภูมิเคสที่กำหนด (0–70°C) เพื่อรักษาความน่าเชื่อถือในระยะยาว
ใช้กับพอร์ต QSFP56 ที่เข้ากันได้ซึ่งรองรับแหล่งจ่ายไฟ 3.3V และการจัดการ I²C เท่านั้น
เกี่ยวกับ Hong Kong Starsurge Group Co., Limited
- ก่อตั้งขึ้นในปี 2008 Starsurge เป็นผู้ให้บริการฮาร์ดแวร์เครือข่าย บริการด้านไอที และโซลูชันการรวมระบบที่ขับเคลื่อนด้วยเทคโนโลยี ให้บริการแก่ลูกค้าภาครัฐ สุขภาพ การผลิต การศึกษา การเงิน และองค์กรทั่วโลก เราจัดหาสวิตช์เครือข่าย NICs จุดเข้าใช้งานไร้สาย คอนโทรลเลอร์ สายเคเบิล DAC และอื่นๆ ด้วยแนวทางที่ยึดลูกค้าเป็นศูนย์กลาง Starsurge รับประกันคุณภาพที่เชื่อถือได้ การสนับสนุนที่ตอบสนอง การจัดส่งทั่วโลก และการพัฒนาซอฟต์แวร์ที่กำหนดเอง ทีมเทคนิคที่มีประสบการณ์ของเราช่วยให้ลูกค้าสร้างโครงสร้างพื้นฐานเครือข่ายที่ปรับขนาดได้และพร้อมสำหรับอนาคต
- ทำไมต้องร่วมมือกับ Starsurge?
- การสนับสนุนหลายภาษา การจัดหาที่ปรับแต่ง และการควบคุมคุณภาพที่เข้มงวด สำหรับราคาขายส่งหรือความยาวสาย DAC ที่กำหนดเอง โปรดติดต่อวิศวกรฝ่ายขายของเรา
- ติดต่อเพื่อขอใบเสนอราคา →
เมทริกซ์ความเข้ากันได้
ตระกูลผลิตภัณฑ์
รุ่น/พอร์ตที่เข้ากันได้ความเร็วที่รองรับ
สวิตช์ Mellanox / NVIDIA InfiniBand
QM8700, QM8790, ซีรีส์ SB7800, QM9700 (พอร์ต QSFP56)
| 200Gb/s HDR, 100Gb/s EDR | อะแดปเตอร์โฮสต์แชนเนล InfiniBand | ConnectX-6 HDR, ConnectX-6 Dx, ConnectX-7 (เข้ากันได้แบบย้อนหลังกับ QSFP56/QSFP112) |
|---|---|---|
| 200Gb/s, 100Gb/s | สวิตช์ Ethernet ของบุคคลที่สาม (พร้อมช่องเสียบ QSFP56) | ขึ้นอยู่กับการรองรับ PAM4 ของ NIC/สวิตช์; รุ่นที่รองรับ 100GbE/200GbE |
| สูงสุด 200GbE หากรองรับ | รายการตรวจสอบผู้ซื้อ – การเลือก Passive DAC | ✓ ยืนยันความยาวที่ต้องการ (3 ม. สำหรับ MCP1600-E003E26) และ AWG เพื่อความสมบูรณ์ของสัญญาณ |
| ✓ ตรวจสอบประเภทพอร์ตสวิตช์/อะแดปเตอร์: ต้องใช้ QSFP56 (HDR) สำหรับ 200Gb/s เต็มรูปแบบ | ✓ ตรวจสอบช่วงอุณหภูมิการทำงานภายในแร็ค (0°C ถึง 70°C) | ✓ ตรวจสอบให้แน่ใจว่าฉนวน LSZH เป็นไปตามข้อกำหนดสำหรับการติดตั้งในช่องอากาศหรือพื้นที่จำกัด |
✓ ยืนยันสีและทิศทางของแถบดึงหากต้องการการจัดการศูนย์ข้อมูลเฉพาะ
- ✓ ขอรายงานการทดสอบจากโรงงานสำหรับการติดตั้งขนาดใหญ่
