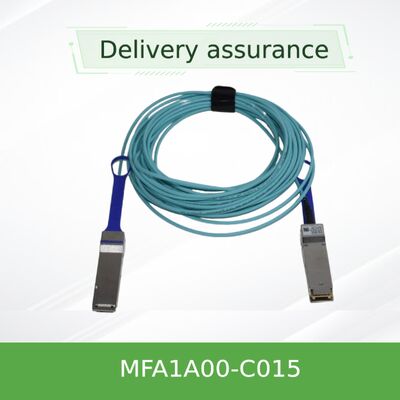

NVIDIA MFA1A00-C015 100Gb/s QSFP28 สายไฟฟ้าออปติกที่ทํางาน 15m LSZH AOC สําหรับ Ethernet
รายละเอียดสินค้า:
| ชื่อแบรนด์: | Mellanox |
| หมายเลขรุ่น: | MFA1A00-C015 |
| เอกสาร: | MFA1A00-xxxx.pdf |
การชำระเงิน:
| จำนวนสั่งซื้อขั้นต่ำ: | 1 ชิ้น |
|---|---|
| ราคา: | Negotiate |
| รายละเอียดการบรรจุ: | กล่องด้านนอก |
| เวลาการส่งมอบ: | ขึ้นอยู่กับสินค้าคงคลัง |
| เงื่อนไขการชำระเงิน: | ที/ที |
| สามารถในการผลิต: | จัดหาโดย Project/Batch |
|
ข้อมูลรายละเอียด |
|||
| ความพร้อมใช้งาน: | คลังสินค้า | การรับประกัน: | 1 ปี |
|---|---|---|---|
| เงื่อนไข: | ใหม่และเป็นต้นฉบับ | เวลานำ: | ตามสต็อก |
| เทคโนโลยี: | อีเทอร์เน็ต | ความเร็วสูงสุด: | 100GBE |
| ความยาว: | 15ม | ประเภทตัวเชื่อมต่อ: | QSFP28 |
รายละเอียดสินค้า
MFA1A00-C015 | สายเคเบิลใยแก้วนำแสงแบบแอคทีฟ Ethernet 100Gb/s
สายเคเบิลใยแก้วนำแสงแบบแอคทีฟ 15 เมตร, LSZH, 100GbE AOCสำหรับเชื่อมต่อเครือข่ายศูนย์ข้อมูลและองค์กร สามารถเสียบขณะทำงานได้ ใช้พลังงานต่ำ 2.2W (ทั่วไป พร้อมการปรับจังหวะสัญญาณ) และการปรับสภาพสัญญาณที่ตั้งโปรแกรมได้
- อัตราข้อมูล: 100Gb/s (4x 25.78Gb/s)
- ความยาว: 15 เมตร (มาตรฐาน)
- การกระจายพลังงาน: 2.2W ทั่วไป (เปิดการปรับจังหวะสัญญาณ)
- คอนเนคเตอร์: เป็นไปตามมาตรฐาน QSFP28 ต่อ SFF-8665
- รองรับ InfiniBand EDR & 100GbE
ภาพรวมผลิตภัณฑ์
NVIDIA MFA1A00-C015 เป็นสายเคเบิลใยแก้วนำแสงแบบแอคทีฟ (AOC) แบบ VCSEL ที่ใช้ QSFP28 ออกแบบมาสำหรับระบบ Ethernet 100Gb/s มีทรานซีฟเวอร์ใยแก้วนำแสงแบบมัลติโหมดสี่ตัวต่อด้าน แต่ละตัวทำงานได้สูงสุด 26Gb/s ให้แบนด์วิดท์รวม 100Gb/s สายเคเบิลนี้มีการปรับจังหวะสัญญาณที่เลือกได้ต่อเลน การปรับสภาพอินพุตที่ตั้งโปรแกรมได้ และการปรับแต่งเอาต์พุตเพื่อให้แน่ใจว่าสัญญาณมีความสมบูรณ์ตลอดระยะทางสูงสุด 100 เมตร รุ่นความยาว 15 เมตรนี้เหมาะอย่างยิ่งสำหรับสถาปัตยกรรมแบบ Top-of-Rack (ToR) และ Middle-of-Row (MoR) ภายในศูนย์ข้อมูลระดับองค์กรและไฮเปอร์สเกล
เมื่อเทียบกับสายทองแดงแบบพาสซีฟ ซีรีส์ MFA1A00 ให้ระยะทางที่ไกลกว่า น้ำหนักเบากว่า การไหลเวียนของอากาศดีกว่า และภูมิคุ้มกัน EMI ที่ดีขึ้น รูปแบบ QSFP28 ที่สามารถเสียบขณะทำงานได้ช่วยให้ติดตั้งและเปลี่ยนได้ง่ายโดยไม่ต้องหยุดระบบ
คุณสมบัติหลัก
เทคโนโลยี: สถาปัตยกรรม VCSEL และการปรับจังหวะสัญญาณ
MFA1A00-C015 ใช้ประโยชน์จากเทคโนโลยี Vertical Cavity Surface Emitting Laser (VCSEL) ควบคู่กับใยแก้วนำแสงแบบมัลติโหมด (MMF) เพื่อให้ได้การส่งสัญญาณ 100Gb/s ที่เชื่อถือได้ เลนออปติคัลทั้งสี่เลนทำงานที่ 25.78Gb/s (อัตรา Ethernet 100GbE) และรองรับการปรับจังหวะสัญญาณที่เลือกได้ เมื่อเปิดใช้งานการปรับจังหวะสัญญาณ วงจร Clock and Data Recovery (CDR) ภายในจะทำความสะอาดสัญญาณและลดสัญญาณรบกวน ทำให้สายเคเบิลนี้เหมาะสำหรับลิงก์ที่ยาวขึ้นและแผงวงจรหลังความหนาแน่นสูง การปรับสภาพอินพุต Tx ที่ตั้งโปรแกรมได้จะชดเชยการสูญเสียของบอร์ดโฮสต์ ในขณะที่แอมพลิจูดเอาต์พุต Rx และการปรับแต่งที่ตั้งโปรแกรมได้จะปรับให้เข้ากับ SerDes ที่รับ สถาปัตยกรรมแบบปรับตัวนี้ช่วยให้มั่นใจได้ถึงความเข้ากันได้กับสวิตช์และ Network Interface Card (NIC) ที่หลากหลาย
การใช้งานทั่วไป
- การเชื่อมต่อ Top-of-Rack (ToR) กับเซิร์ฟเวอร์ในเครือข่ายแบบ Leaf-Spine 100GbE
- การเชื่อมต่อระยะสั้นระหว่างสวิตช์ภายในแถวเดียวกัน
- คลัสเตอร์คอมพิวเตอร์ประสิทธิภาพสูง (HPC) ที่ต้องการลิงก์ความหน่วงต่ำและแบนด์วิดท์สูง
- สถาปัตยกรรม Spine-Leaf ของศูนย์ข้อมูลที่ต้องการภูมิคุ้มกัน EMI เป็นสิ่งสำคัญ
- ชั้นการรวมศูนย์กลางขององค์กรที่มีลิงก์ขาขึ้น 100GbE
ความเข้ากันได้
MFA1A00-C015 เข้ากันได้กับพอร์ต QSFP28 มาตรฐานที่สอดคล้องกับ SFF-8665 รองรับแพลตฟอร์มสวิตช์ 100GbE (NVIDIA Spectrum, Mellanox รวมถึงสวิตช์จากบุคคลที่สาม เช่น Cisco, Arista, Juniper) และ Network Interface Card 100GbE (ซีรีส์ NVIDIA ConnectX, Intel, Broadcom) สำหรับสภาพแวดล้อม InfiniBand ให้ใช้รหัสสั่งซื้อที่ปรับให้เหมาะสมกับ EDR (MFA1A00-Exxx) สายเคเบิลยังทำงานที่อัตราบิตที่ต่ำกว่าโดยไม่ต้องปรับจังหวะสัญญาณ ทำให้มีความเข้ากันได้แบบย้อนหลังสำหรับลิงก์ 40GbE และ 25GbE
NVIDIA Spectrum SN2000/SN3000 series – ตรวจสอบแล้ว
NVIDIA ConnectX-5/6/7 – ตรวจสอบแล้ว
Cisco Nexus 9000 พร้อมพอร์ต QSFP28 – ทดสอบภาคสนามแล้ว
Arista 7050/7280 series – เข้ากันได้ (แนะนำให้ปรับจังหวะสัญญาณ)
ข้อมูลจำเพาะ
พิกัดสูงสุดสัมบูรณ์
| พารามิเตอร์ | ขั้นต่ำ | สูงสุด | หน่วย |
|---|---|---|---|
| แรงดันไฟฟ้าแหล่งจ่าย | -0.3 | 3.6 | V |
| แรงดันไฟฟ้าอินพุตข้อมูล | -0.3 | 3.465 | V |
| ขีดจำกัดความเสียหาย (แสง) | 3.4 (สูงสุด) | dBm | |
ข้อกำหนดการทำงาน
| พารามิเตอร์ | ขั้นต่ำ | ทั่วไป | สูงสุด | หน่วย |
|---|---|---|---|---|
| แรงดันไฟฟ้าแหล่งจ่าย (Vcc) | 3.135 | 3.3 | 3.465 | V |
| การกระจายพลังงาน (ไม่ปรับจังหวะสัญญาณ) | - | 1.5 | 1.8 | W ต่อด้าน |
| การกระจายพลังงาน (เปิดการปรับจังหวะสัญญาณทุกเลน) | - | 2.2 | 2.5 | W ต่อด้าน |
| อุณหภูมิเคสขณะทำงาน | 0 | - | 70 | °C |
| อุณหภูมิในการจัดเก็บ | -40 | - | 85 | °C |
| ความชื้นสัมพัทธ์ขณะทำงาน | 5 | - | 85 | % |
ไฟฟ้าและกลไกสายเคเบิล
| พารามิเตอร์ | ค่า |
|---|---|
| อัตราสัญญาณ (ต่อเลน) | 25.78125 Gb/s ±100 ppm |
| เส้นผ่านศูนย์กลางสายเคเบิล | 3 ±0.2 มม. |
| รัศมีการโค้งงอขั้นต่ำ | 30 มม. (ขณะเคลื่อนที่) |
| ความคลาดเคลื่อนของความยาว (ความยาว 15 เมตร) | +500 / -0 มม. (ต่อ 5 เมตร ≤ L < 50 เมตร) |
| สีฉนวนสายเคเบิล | สีฟ้า |
คู่มือ – ซีรีส์ MFA1A00
| หมายเลขชิ้นส่วนสั่งซื้อ | อัตราข้อมูล | ความยาว | การใช้งาน |
|---|---|---|---|
| MFA1A00-C003 | 100GbE | 3 เมตร | Ethernet |
| MFA1A00-C005 | 100GbE | 5 เมตร | Ethernet |
| MFA1A00-C010 | 100GbE | 10 เมตร | Ethernet |
| MFA1A00-C015 | 100GbE | 15 เมตร | Ethernet (รุ่นนี้) |
| MFA1A00-C030 | 100GbE | 30 เมตร | Ethernet |
| MFA1A00-C050 | 100GbE | 50 เมตร | Ethernet |
| MFA1A00-C100 | 100GbE | 100 เมตร | Ethernet |
| สำหรับ InfiniBand EDR ให้ใช้ซีรีส์ MFA1A00-Exxx (เช่น MFA1A00-E010 สำหรับ 10 เมตร) | |||
ข้อดีของสายเคเบิลใยแก้วนำแสงแบบแอคทีฟของ NVIDIA
ประสิทธิภาพการใช้พลังงาน
ทั่วไป 2.2W ต่อด้านเมื่อเปิดใช้งานการปรับจังหวะสัญญาณ ช่วยลดต้นทุนการดำเนินงานในการติดตั้งขนาดใหญ่
ความสมบูรณ์ของสัญญาณ
การปรับสภาพและการปรับจังหวะสัญญาณ CDR ที่ตั้งโปรแกรมได้ช่วยให้การส่งสัญญาณที่ชัดเจนในระยะทางที่ไกลขึ้นและบนรอยต่อ PCB ที่ไม่สมบูรณ์
ความทนทานและความน่าเชื่อถือ
ทดสอบการผลิต 100% เพื่อประสิทธิภาพทันทีที่แกะกล่อง; รัศมีการโค้งงอที่แข็งแรงและฉนวน LSZH เพื่อความปลอดภัยในศูนย์ข้อมูล
การมองเห็นการจัดการ
การตรวจสอบการวินิจฉัยดิจิทัล (DDM) ให้ข้อมูลแบบเรียลไทม์เกี่ยวกับอุณหภูมิ แรงดันไฟฟ้า กระแสไบอัส และกำลังส่ง/รับ
บริการและการสนับสนุน
ในฐานะผู้ให้บริการที่ขับเคลื่อนด้วยเทคโนโลยี Hong Kong Starsurge Group Co., Limited ให้การสนับสนุนตลอดวงจรชีวิตผลิตภัณฑ์ รวมถึงการตรวจสอบความเข้ากันได้ก่อนการขาย การสั่งซื้อความยาวที่กำหนดเอง (ขึ้นอยู่กับ MOQ) และบริการ RMA หลังการขาย ทีมเทคนิคของเราสามารถช่วยเหลือในการตรวจสอบเฟิร์มแวร์ การกำหนดค่าการปรับจังหวะสัญญาณ และการรวมเข้ากับเครือข่ายที่มีอยู่ของคุณ ติดต่อฝ่ายสนับสนุนของเราเพื่อขอชุดเอกสาร (ใบรับรอง บันทึกการใช้งานแผนที่หน่วยความจำ และรายงานการปฏิบัติตามข้อกำหนด)
คำถามที่พบบ่อย
A: ใช่ ที่อัตราบิตต่ำกว่าโดยไม่ต้องปรับจังหวะสัญญาณ แต่ได้รับการปรับให้เหมาะสมสำหรับ 100GbE เพื่อการทำงานที่รับประกัน โปรดปรึกษาสเปกของสวิตช์โฮสต์
A: ซีรีส์ C (เช่น C015) ระบุไว้สำหรับการใช้งาน Ethernet 100GbE ซีรีส์ E มีไว้สำหรับสภาพแวดล้อม InfiniBand EDR แม้ว่าชั้นกายภาพจะคล้ายกัน ให้ใช้รหัสสั่งซื้อที่ตรงกับโปรโตคอลของคุณ
A: ใช่ โมดูล QSFP28 สามารถเสียบขณะทำงานได้ตามข้อกำหนด SFF-8665 ไม่จำเป็นต้องปิดระบบ
A: การปรับจังหวะสัญญาณสามารถเลือกได้ผ่านอินเทอร์เฟซ I²C ของ SFF-8636 ระบบโฮสต์จำนวนมากจะเจรจาต่อรองโดยอัตโนมัติ การตั้งโปรแกรมด้วยตนเองมีให้สำหรับการปรับแต่งขั้นสูง
A: MOQ แตกต่างกันไปตามภูมิภาค สำหรับชิ้นเดียว โปรดขอความพร้อมของตัวอย่างจากทีมขายของ Starsurge
ข้อควรระวังและการจัดการ
- ผลิตภัณฑ์เลเซอร์คลาส 1 ตามมาตรฐาน IEC 60825-1/2 และ 21 CFR 1040. หลีกเลี่ยงการสัมผัสโดยตรงกับช่องรับแสงเลเซอร์
- อย่าให้เกินรัศมีโค้งงอขั้นต่ำ (30 มม.) เพื่อป้องกันความเสียหายของใยแก้วนำแสงและการสูญเสียแสง
- ตรวจสอบให้แน่ใจว่ามีการจัดการ ESD ที่เหมาะสมระหว่างการติดตั้ง ใช้สายรัดข้อมือหรืออุปกรณ์ที่มีสายดิน
- ทำงานภายในช่วงอุณหภูมิเคสที่ระบุ (0°C ถึง 70°C)
- สำหรับการทำความสะอาด ให้ใช้ผ้าแห้งที่ไม่มีขุย ห้ามใช้ตัวทำละลายที่เป็นของเหลวกับคอนเนคเตอร์แสง
เกี่ยวกับ Starsurge – พันธมิตรที่เชื่อถือได้ของคุณ
Hong Kong Starsurge Group Co., Limited เป็นผู้ให้บริการฮาร์ดแวร์เครือข่าย บริการด้านไอที และโซลูชันการรวมระบบที่ขับเคลื่อนด้วยเทคโนโลยี ก่อตั้งขึ้นในปี 2008 บริษัทให้บริการลูกค้าทั่วโลกด้วยผลิตภัณฑ์ต่างๆ เช่น สวิตช์เครือข่าย NICs จุดเข้าใช้งานไร้สาย คอนโทรลเลอร์ สายเคเบิล และอุปกรณ์เครือข่ายที่เกี่ยวข้อง ด้วยทีมขายและทีมเทคนิคที่มีประสบการณ์ Starsurge ให้บริการอุตสาหกรรมต่างๆ เช่น ภาครัฐ การดูแลสุขภาพ การผลิต การศึกษา การเงิน และองค์กร นอกจากนี้ บริษัทยังนำเสนอโซลูชัน IoT ระบบการจัดการเครือข่าย การพัฒนาซอฟต์แวร์ที่กำหนดเอง การสนับสนุนหลายภาษา และการจัดส่งทั่วโลก ด้วยแนวทางที่ยึดลูกค้าเป็นศูนย์กลาง Starsurge มุ่งเน้นที่คุณภาพที่เชื่อถือได้ บริการที่ตอบสนอง และโซลูชันที่ปรับแต่งให้เหมาะสม ซึ่งช่วยให้ลูกค้าสร้างโครงสร้างพื้นฐานเครือข่ายที่มีประสิทธิภาพ ปรับขนาดได้ และเชื่อถือได้
รายการตรวจสอบผู้ซื้อ
- ยืนยันความยาวที่ต้องการ (15 เมตร หรืออื่นๆ)
- ตรวจสอบการรองรับ QSFP28 และความสามารถในการปรับจังหวะสัญญาณของสวิตช์/NIC
- ตรวจสอบช่วงอุณหภูมิการทำงานของช่องศูนย์ข้อมูลของคุณ
- ขอเวอร์ชันเฟิร์มแวร์ล่าสุดเพื่อความเข้ากันได้
- ยืนยันว่าฉนวน LSZH เป็นไปตามรหัสไฟท้องถิ่น
