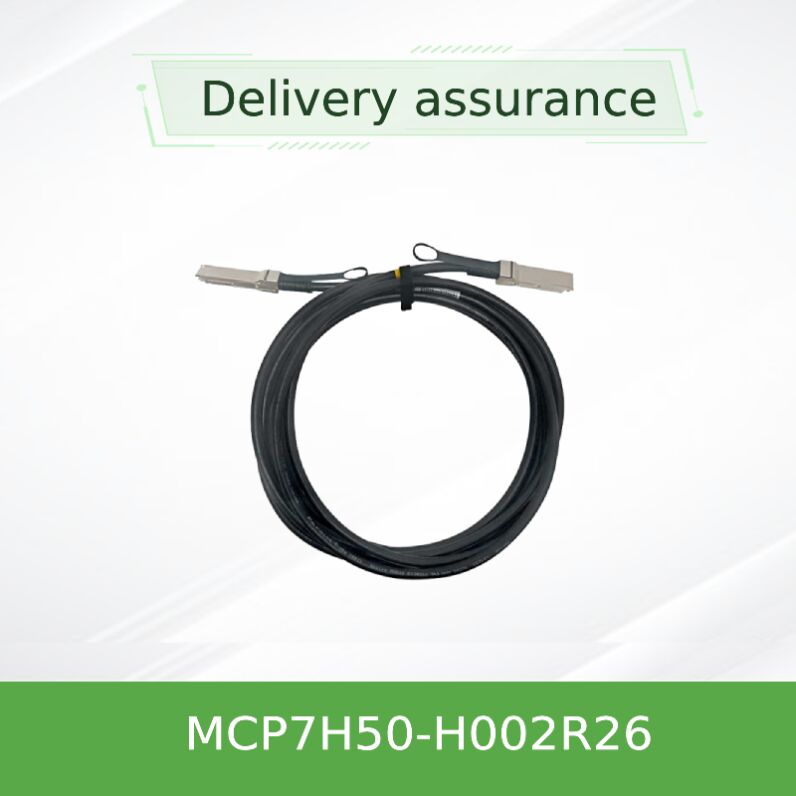

200G ถึง 2x100G HDR100 DAC Splitter Cable MCP7H50-H002R26
รายละเอียดสินค้า:
| ชื่อแบรนด์: | Mellanox |
| หมายเลขรุ่น: | MCP7H50-H002R26 |
| เอกสาร: | MCP7H50-H002R26.pdf |
การชำระเงิน:
| จำนวนสั่งซื้อขั้นต่ำ: | 1 ชิ้น |
|---|---|
| ราคา: | Negotiate |
| รายละเอียดการบรรจุ: | กล่องด้านนอก |
| เวลาการส่งมอบ: | ขึ้นอยู่กับสินค้าคงคลัง |
| เงื่อนไขการชำระเงิน: | ที/ที |
| สามารถในการผลิต: | จัดหาโดย Project/Batch |
|
ข้อมูลรายละเอียด |
|||
| ความพร้อมใช้งาน: | คลังสินค้า | การรับประกัน: | 1 ปี |
|---|---|---|---|
| เงื่อนไข: | ใหม่และเป็นต้นฉบับ | เทคโนโลยี: | Infiniband |
| พิมพ์: | สายเคเบิล Mellanox AOC | ความยาวสายเคเบิล: | 2 เมตร |
| ชื่อ: | Mellanox DAC Cable MCP7H50-H002R26 200GB/S ถึง 2x100GB/s 2.0m 26Awg Infiniband Network Cable | คำสำคัญ: | สายเคเบิล Mellanox DAC |
รายละเอียดสินค้า
สายเคเบิลแยกแบบทองแดงเชื่อมต่อโดยตรง QSFP56 200Gb/s HDR เป็น 2x100Gb/s HDR100

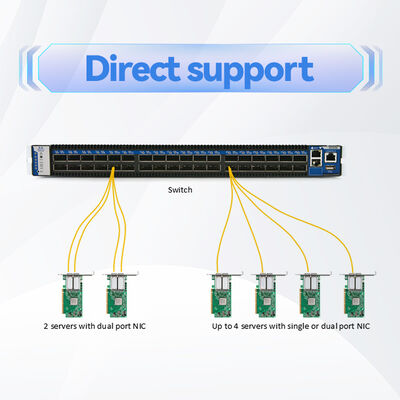

สายเคเบิลแยกทองแดงแบบพาสซีฟความเร็วสูงและมีความหน่วงต่ำสำหรับเครือข่าย InfiniBand HDR 200G เชื่อมต่อพอร์ต QSFP56 200Gb/s หนึ่งพอร์ตเข้ากับพอร์ต QSFP56 HDR100 100Gb/s สองพอร์ตอิสระ — การเชื่อมต่อระยะสั้นที่คุ้มค่าโดยไม่มีการใช้พลังงานบนชุดสายเคเบิล
Mellanox MCP7H50-H002R26 เป็นสายเคเบิลแยกแบบพาสซีฟทองแดงแบบไฮบริดที่ออกแบบมาสำหรับการใช้งาน InfiniBand HDR (High Data Rate) 200Gb/s ให้ทางเลือกที่คุ้มค่าและใช้พลังงานต่ำแทนการเชื่อมต่อแบบออปติคัลสำหรับการเชื่อมต่อระยะสั้นภายในศูนย์ข้อมูล ปลายด้านหนึ่งมีขั้วต่อ QSFP56 200Gb/s ในขณะที่อีกด้านหนึ่งแยกออกเป็นพอร์ต QSFP56 HDR100 100Gb/s สองพอร์ต การเดินสายภายในจับคู่คู่ทองแดงสองคู่ (คู่ที่ 1&2, 3&4) จาก QSFP56 เดียวไปยังคู่ทองแดงคู่ที่เป็นอิสระบนขั้วต่อ QSFP56 แต่ละคู่ ทำให้สามารถเชื่อมต่อ HDR100 ได้อย่างราบรื่นพอร์ต QSFP56 แต่ละพอร์ตมี EEPROM ที่สามารถเปลี่ยนได้ในสนามซึ่งเก็บข้อมูลการกำหนดค่าและระบุผลิตภัณฑ์ ซึ่งระบบโฮสต์สามารถอ่านได้สำหรับการจัดการและการวินิจฉัยขั้นสูง ด้วยการทดสอบการผลิตที่เข้มงวดและการออกแบบทางกลที่แข็งแกร่ง สายเคเบิลนี้รับประกันความน่าเชื่อถือตั้งแต่แกะกล่องสำหรับการประมวลผลประสิทธิภาพสูง คลัสเตอร์ AI และโครงสร้างพื้นฐานแบบไฮเปอร์สเกล
คุณสมบัติหลัก
เทคโนโลยี twinax ทองแดงแบบพาสซีฟMCP7H50-H002R26 ใช้เกจลวด 26 AWG เพื่อให้ได้ความสมบูรณ์ของสัญญาณที่เหมาะสมที่สุดถึง 2 เมตร ใช้การส่งสัญญาณ PAM4 (Pulse Amplitude Modulation แบบ 4 ระดับ) เพื่อส่งมอบ 50Gb/s ต่อเลน ในขณะที่รักษาความหน่วงต่ำพิเศษ — เหมาะอย่างยิ่งสำหรับเครือข่าย HPC และการฝึกอบรม AI ที่มีความละเอียดอ่อนต่อความหน่วง สถาปัตยกรรม breakout แบบไฮบริดช่วยให้การออกแบบแร็คมีความยืดหยุ่น เชื่อมต่อพอร์ตสวิตช์ HDR 200G หนึ่งพอร์ตเข้ากับเซิร์ฟเวอร์หรืออะแดปเตอร์ HDR100 100G สองพอร์ตโดยไม่ต้องใช้ retimers แบบแอคทีฟ พารามิเตอร์ทางไฟฟ้าทั้งหมดเป็นไปตามข้อกำหนด SFF-8665 และ InfiniBand Trade Association (IBTA) ทำให้มั่นใจได้ถึงการทำงานร่วมกันระหว่างอุปกรณ์ที่เป็นมาตรฐานการใช้งานทั่วไป
- คลัสเตอร์คอมพิวเตอร์ประสิทธิภาพสูง (HPC) ที่ต้องการการเชื่อมต่อความเร็วผสมโดยไม่มีค่าใช้จ่ายแบบออปติคัลแอคทีฟ
- เครือข่ายศูนย์ข้อมูล AI/ML: สายเคเบิลแยกที่มีประสิทธิภาพสำหรับเซิร์ฟเวอร์ GPU ที่มีการเชื่อมต่อ 100G แบบพอร์ตคู่
- ระบบจัดเก็บข้อมูลและสภาพแวดล้อม Ethernet/IB แบบรวมที่ทองแดงระยะสั้นช่วยลดการใช้พลังงานและความหน่วง
- การเดินสายที่ด้านบนของแร็ค (ToR): การจัดการสายเคเบิลที่สะอาดพร้อมรัศมีการโค้งงอที่ยืดหยุ่น (การโค้งงอครั้งเดียวขั้นต่ำ: 34 มม.)
- ความเข้ากันได้
✅
| แรงดันไฟฟ้าแหล่งจ่าย (Vcc) | |
|---|---|
| 3.135V – 3.465V (โดยทั่วไป 3.3V) | อุณหภูมิการจัดเก็บ |
| -0.3V ถึง 3.6V | อุณหภูมิการจัดเก็บ |
| -0.3V ถึง 3.6V | อุณหภูมิการจัดเก็บ |
| -40°C ถึง +85°C | ข้อกำหนดการทำงาน |
| แรงดันไฟฟ้าแหล่งจ่าย (Vcc) | ||
|---|---|---|
| 3.135V – 3.465V (โดยทั่วไป 3.3V) | การใช้พลังงาน | |
| ≤ 0.1W (การออกแบบแบบพาสซีฟ) | อุณหภูมิเคสขณะทำงาน | |
| 0°C ถึง 70°C | ความชื้นสัมพัทธ์ขณะทำงาน | |
| 5% ถึง 85% (ไม่ควบแน่น) | ไฟฟ้าและกลไก | |
| อิมพีแดนซ์ลักษณะเฉพาะ | ||
|---|---|---|
| 100Ω ±10% (90~110Ω) | ความหน่วงในการแพร่กระจาย | |
| ≤ 4.5 ns/m (สำหรับอ้างอิง) | เกจลวด (H002R26) | |
| 26 AWG | 6.8 ± 0.3 มม. | |
| 6.8 ± 0.3 มม. | แนะนำสำหรับระยะ 2 เมตร, เกจหนาขึ้นเพื่อความสมบูรณ์ของสัญญาณ | |
| 34 มม. (5x OD ห่างจากขั้วต่อ) | รัศมีการโค้งงอขั้นต่ำ (ชุดประกอบ / ซ้ำ) | |
| 10x เส้นผ่านศูนย์กลางภายนอก (ประมาณ 68 มม.) | วัสดุแจ็คเก็ต | |
| LSZH (Low Smoke Zero Halogen) | คู่มือการเลือก | |
| ความยาว | AWG | OD สายเคเบิล | คำอธิบาย | MCP7H50-H001R30 |
|---|---|---|---|---|
| 1 ม. | 30 AWG | 5.2 ± 0.3 มม. | 200G HDR เป็น 2x100G HDR100 breakout, พาสซีฟไฮบริด | MCP7H50-H01AR30 |
| 1.5 ม. | 30 AWG | 5.2 ± 0.3 มม. | 200G HDR เป็น 2x100G HDR100 breakout, พาสซีฟไฮบริด | MCP7H50-H002R26 |
| 2 ม. | 26 AWG | 6.8 ± 0.3 มม. | แนะนำสำหรับระยะ 2 เมตร, เกจหนาขึ้นเพื่อความสมบูรณ์ของสัญญาณ | หมายเหตุ: อาจมีขนาดยาวอื่น ๆ ตามคำขอ โปรดยืนยันขนาดยาวที่กำหนดเองกับทีมขาย |

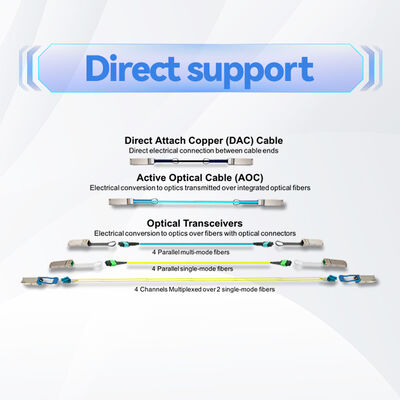

ข้อได้เปรียบเหนือสายออปติคัลแอคทีฟและ DAC มาตรฐาน
- การออกแบบแบบพาสซีฟช่วยลดการใช้พลังงานบนชุดสายเคเบิล ลด PUE โดยรวมของศูนย์ข้อมูลความหน่วงต่ำพิเศษ:
- ไม่มี retimers หรือการแปลงสัญญาณออปติคัล เหมาะอย่างยิ่งสำหรับการซื้อขายความถี่สูงและเวิร์กโหลด HPCการแยกที่คุ้มค่า:
- ลดสายเคเบิล 100G สองเส้นแยกกัน บวกกับพอร์ตสวิตช์เพิ่มเติม ลดความซับซ้อนของสายเคเบิลความน่าเชื่อถือและความทนทาน:
- รับประกันฮาร์ดแวร์แบบจำกัด 1 ปี การทดสอบการผลิตที่เข้มงวดรับประกันประสิทธิภาพที่เหนือกว่าตั้งแต่แกะกล่องการปฏิบัติตามข้อกำหนดด้านสิ่งแวดล้อม:
- RoHS, PCB ปลอดสาร LF/HF, แจ็คเก็ต LSZH เหมาะสำหรับพื้นที่เพลนัมและข้อกำหนดด้านความปลอดภัยจากอัคคีภัยที่เข้มงวดบริการและการสนับสนุน
การรับประกันฮาร์ดแวร์แบบจำกัด 1 ปีครอบคลุมการซ่อมแซมหรือเปลี่ยนชิ้นส่วน การสนับสนุนทางเทคนิคทั่วโลกมีให้ผ่านตัวแทนจำหน่ายที่ได้รับอนุญาตและพอร์ตัลสนับสนุน NVIDIA Networking สำหรับการติดตั้งจำนวนมาก มีทรัพยากร FAE เฉพาะและบริการตรวจสอบความเข้ากันได้ การติดฉลากที่กำหนดเอง ตัวเลือกสีแถบดึง และการปรับเปลี่ยนความยาวสามารถจัดเตรียมได้สำหรับโครงการ OEM/ODM ที่มีคุณสมบัติคำถามที่พบบ่อย (FAQ)
ตอบ: สายเคเบิลได้รับการปรับให้เหมาะสมสำหรับ InfiniBand HDR/HDR100 เป็นไปตามลักษณะทางไฟฟ้าของ QSFP56 อย่างไรก็ตาม ความเข้ากันได้ระดับระบบสำหรับ Ethernet ขึ้นอยู่กับการสนับสนุนโหมด breakout ของโฮสต์ สำหรับ 200GbE เป็น 2x100GbE โปรดตรวจสอบกับเอกสารข้อมูล NIC/สวิตช์ของคุณ
คำถามที่ 2: ระยะทางสูงสุดที่แนะนำสำหรับการทำงานแบบพาสซีฟคือเท่าใด?
ตอบ: จากซีรีส์นี้ สูงสุด 2 เมตรสำหรับรุ่น 26AWG สำหรับระยะทางที่ไกลกว่านี้ แนะนำให้ใช้สายเคเบิลออปติคัลแอคทีฟ (AOC) หรือโมดูลออปติคัล
คำถามที่ 3: ฉันสามารถใช้สายเคเบิลนี้กับ InfiniBand FDR (56Gb/s) หรือ EDR (100Gb/s) ได้หรือไม่?
ตอบ: ได้ มันเข้ากันได้แบบย้อนหลัง: เมื่อใช้กับอุปกรณ์ความเร็วต่ำกว่า สายเคเบิลจะทำงานที่ความเร็วที่เจรจาต่อรอง อย่างไรก็ตาม แบนด์วิดท์ HDR100/HDR เต็มรูปแบบต้องใช้พอร์ตที่รองรับ HDR ทั้งสองด้าน
คำถามที่ 4: รองรับการเสียบขณะทำงานหรือไม่?
ตอบ: ได้ ขั้วต่อ QSFP56 สามารถเสียบขณะทำงานได้ และ EEPROM จะถูกจดจำโดยไม่ต้องรีบูตระบบ
คำถามที่ 5: สีของแถบดึงคืออะไร?
ตอบ: 'R' ในหมายเลขชิ้นส่วนหมายถึงแถบดึงสีรุ้งเพื่อการระบุที่ง่ายในแร็คความหนาแน่นสูง สีที่กำหนดเองอาจเป็นไปได้สำหรับการสั่งซื้อจำนวนมาก
ข้อควรระวังในการติดตั้งและจัดการ
- ตรวจสอบให้แน่ใจว่ากลไกการล็อคบนขั้วต่อ QSFP56 ถูกล็อคอย่างสมบูรณ์เพื่อรักษาการต่อสายดินและประสิทธิภาพ EMI ที่เหมาะสม
- ใช้แนวทางปฏิบัติที่ปลอดภัยจาก ESD เมื่อจัดการปลายสายส่ง/สายเคเบิล การปล่อยประจุไฟฟ้าสถิตอาจทำให้ส่วนประกอบ EEPROM เสียหายได้
- อย่าดึงหรือยืดสายเคเบิลเกินแรงดึงที่กำหนด; ให้จับที่ตัวขั้วต่อเสมอเมื่อถอดปลั๊ก
- เกี่ยวกับบริษัท
ข้อมูลจำเพาะอาจมีการเปลี่ยนแปลงโดยไม่ต้องแจ้งให้ทราบ ลิขสิทธิ์เครื่องหมายการค้าทั้งหมดเป็นทรัพย์สินของเจ้าของที่เกี่ยวข้อง โปรดตรวจสอบความเข้ากันได้กับผู้จำหน่ายระบบก่อนสั่งซื้อ
4x 50Gb/s PAM4ประเภทขั้วต่อ:
2 ม. (26AWG)ประเภทสายเคเบิล:
0.1W โดยทั่วไป (แหล่งจ่ายโฮสต์)การรับประกัน:
0°C ถึง 70°Cเมทริกซ์ความเข้ากันได้
| สถานะความเข้ากันได้ | หมายเหตุ | ซีรีส์สวิตช์ Mellanox Quantum™ HDR |
|---|---|---|
| ✔ ได้รับการรับรอง | การเจรจาต่อรองอัตโนมัติ, การอ่าน EEPROM ตรวจสอบแล้ว | อะแดปเตอร์ Mellanox ConnectX-6 HDR / HDR100 |
| ✔ ได้รับการรับรอง | การเจรจาต่อรองอัตโนมัติ, การอ่าน EEPROM ตรวจสอบแล้ว | สวิตช์ IB ของบุคคลที่สาม (เป็นไปตามมาตรฐาน IBTA) |
| ⚠ เข้ากันได้แบบมีเงื่อนไข | ต้องใช้พอร์ต QSFP56 ที่รองรับ breakout HDR100 | สวิตช์ Ethernet 200G ที่มีความสามารถ breakout |
| ◌ ไม่ได้ทดสอบอย่างเป็นทางการ | อาจทำงานได้กับเฟิร์มแวร์ที่เหมาะสม; ติดต่อฝ่ายสนับสนุน | รายการตรวจสอบผู้ซื้อ |
- ☐ ตรวจสอบความต้องการความยาวสายเคเบิล: 2 ม. (H002R26) หรือรุ่น 1 ม./1.5 ม. สำหรับระยะทางสั้นกว่า
- ☐ ตรวจสอบให้แน่ใจว่าสวิตช์/เราเตอร์รองรับ breakout: โหมด 1x200G เป็น 2x100G
- ☐ ตรวจสอบรัศมีการโค้งงอในเลย์เอาต์แร็ค: โค้งงอครั้งเดียวขั้นต่ำ 34 มม., โค้งงอซ้ำ 68 มม.
- ☐ สำหรับสภาพแวดล้อมที่มีการสั่นสะเทือนสูง แนะนำให้ใช้อาร์มจัดการสายเคเบิลที่ปลอดภัย
- ผลิตภัณฑ์ที่เกี่ยวข้อง
- MCP7H50-H01AR30 – รุ่น 1.5 ม. 30AWG
- MCP1650-HxxxEyy – สายทองแดงเชื่อมต่อโดยตรงแบบพาสซีฟ 200G HDR เป็น 200G HDR (QSFP56 เป็น QSFP56)
- MMA1Z10-xx – สายเคเบิลออปติคัลแอคทีฟสำหรับลิงก์ InfiniBand HDR ระยะไกล
