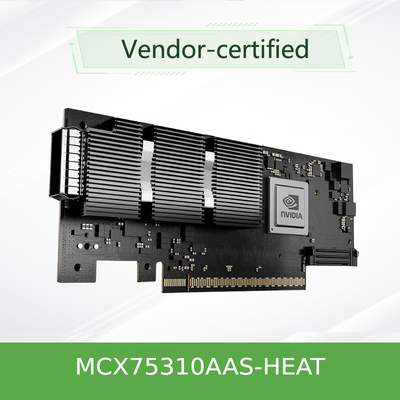

อะแดปเตอร์ InfiniBand NVIDIA MCX75310AAS-HEAT ConnectX-7 200Gb/s PCIe 5.0 x16 OSFP
รายละเอียดสินค้า:
| ชื่อแบรนด์: | Mellanox |
| หมายเลขรุ่น: | MCX75310AAS-HEAT (900-9x766-003N-ST0) |
| เอกสาร: | Connectx-7 infiniband.pdf |
การชำระเงิน:
| จำนวนสั่งซื้อขั้นต่ำ: | 1 ชิ้น |
|---|---|
| ราคา: | Negotiate |
| รายละเอียดการบรรจุ: | กล่องด้านนอก |
| เวลาการส่งมอบ: | ขึ้นอยู่กับสินค้าคงคลัง |
| เงื่อนไขการชำระเงิน: | ที/ที |
| สามารถในการผลิต: | จัดหาโดย Project/Batch |
|
ข้อมูลรายละเอียด |
|||
| หมายเลขรุ่น: | MCX75310AAS-HEAT (900-9x766-003N-ST0) | พอร์ต: | พอร์ตเดี่ยว |
|---|---|---|---|
| เทคโนโลยี: | Infiniband | ประเภทอินเทอร์เฟซ: | OSFP56 |
| ข้อมูลจำเพาะ: | 16.7 ซม. x 6.9 ซม. | ต้นทาง: | อินเดีย / อิสราเอล / จีน |
| อัตราการส่งผ่าน: | 200GBE | อินเทอร์เฟซโฮสต์: | gen3 x16 |
| เน้น: | NVIDIA ConnectX-7 InfiniBand adapter,การ์ดเครือข่าย 200Gb/s PCIe 5.0,อะแดปเตอร์ InfiniBand OSFP พร้อมการรับประกัน |
||
รายละเอียดสินค้า
NVIDIA MCX75310AAS-HEAT ConnectX-7 200Gb/s อะแดปเตอร์ InfiniBand
MCX75310AAS-HEAT 200Gb/s อะแดปเตอร์ InfiniBand
NDR200 · OSFP พอร์ตเดียว · PCIe 5.0 x16 · เวลาแฝงต่ำพิเศษสำหรับ HPC และ AI
แบบอย่าง:MCX75310AAS-ความร้อน
200 กิกะไบต์/วินาทีNDR200 อินฟินิแบนด์
1 * OSFPการเชื่อมต่อแบบพอร์ตเดียว
PCIe5.0x16มากถึง 32 เลน
RDMA และ RoCEฮาร์ดแวร์-ออฟโหลด
GPUDirectRDMA และการจัดเก็บ
ภาพรวมผลิตภัณฑ์
NVIDIA MCX75310AAS-HEAT เป็นอะแดปเตอร์ช่องโฮสต์ (HCA) ConnectX-7 InfiniBand ประสิทธิภาพสูงที่ให้การเชื่อมต่อ NDR200 200Gb/s ผ่านพอร์ต OSFP เดียว ออกแบบมาสำหรับ HPC, AI และสภาพแวดล้อมศูนย์ข้อมูลระดับองค์กรที่มีความต้องการมากที่สุด อะแดปเตอร์ PCIe 5.0 x16 นี้รวมเวลาแฝงที่ต่ำเป็นพิเศษ อัตราความเร็วสูงสุด และกลไกการประมวลผลในเครือข่ายที่เป็นนวัตกรรมใหม่เพื่อเร่งปริมาณงานสมัยใหม่ ด้วยการรองรับ RDMA, RoCE, GPUDirect และออฟโหลดการรักษาความปลอดภัยขั้นสูง MCX75310AAS-HEAT จึงเป็นตัวเลือกที่เหมาะสำหรับการสร้าง InfiniBand Fabric ที่ปรับขนาดได้และไม่มีการสูญเสีย
คุณสมบัติที่สำคัญ
- NDR200 อินฟินิแบนด์:อินเทอร์เฟซ OSFP พอร์ตเดียว 200Gb/s พร้อมรองรับความเร็ว HDR, EDR และ FDR สำหรับความเข้ากันได้แบบย้อนหลัง
- อินเทอร์เฟซโฮสต์ PCIe 5.0 x16:มากถึง 32 เลนพร้อมรองรับ PCIe 5.0 ให้แบนด์วิธสูงสุดและความหน่วงต่ำไปยังระบบโฮสต์
- การเร่งความเร็ว RDMA และ RoCE:RDMA และ RoCE แบบออฟโหลดด้วยฮาร์ดแวร์ (RDMA บน Converged Ethernet) เพื่อการเคลื่อนย้ายข้อมูลที่มีประสิทธิภาพโดยที่ CPU เป็นศูนย์
- GPUDirect RDMA และที่เก็บข้อมูล:การสื่อสาร GPU-to-GPU โดยตรงและ GPUDirect Storage เพื่อการเร่งความเร็ว AI/ML และเวิร์กโฟลว์การวิเคราะห์ข้อมูล
- คอมพิวเตอร์ในเครือข่าย:รองรับ SHARP (Scalable Hierarchical Aggregation and Reduction Protocol) และออฟโหลดการดำเนินการโดยรวม
- ออฟโหลดการรักษาความปลอดภัยขั้นสูง:การเข้ารหัส/ถอดรหัสฮาร์ดแวร์แบบอินไลน์สำหรับ IPsec, MACsec และ TLS ด้วยคีย์ AES-GCM 128/256 บิต
- การจำลองเสมือนและ SDN:SR-IOV, การเร่งความเร็ว VirtIO, รองรับเครือข่ายโอเวอร์เลย์ (VXLAN, GENEVE, NVGRE) และตัวแยกวิเคราะห์แบบยืดหยุ่นที่ตั้งโปรแกรมได้
- เวลาที่แม่นยำ:IEEE 1588v2 PTP ที่มีความแม่นยำ 12 ns, SyncE และ PPS เข้า/ออกที่กำหนดค่าได้สำหรับแอปพลิเคชันที่ต้องคำนึงถึงเวลา
เทคโนโลยี
สถาปัตยกรรม ConnectX-7
MCX75310AAS-HEAT สร้างขึ้นจาก ConnectX-7 ASIC ของ NVIDIA ซึ่งรวมเอาเทคโนโลยี SerDes ขั้นสูงที่รองรับการส่งสัญญาณ NRZ และ PAM4 โดยให้แบนด์วิธ InfiniBand 200Gb/s บนพอร์ต OSFP เดียว พร้อมออฟโหลดฮาร์ดแวร์สำหรับ RDMA, RoCE, NVMe-oF และโปรโตคอลความปลอดภัย เอ็นจิ้นการประมวลผลในเครือข่ายของอะแดปเตอร์ช่วยให้สามารถเร่งความเร็วโดยรวมของ SHARP และการจับคู่แท็ก MPI ได้ ลดค่าใช้จ่ายในการส่งผ่านข้อความและปรับปรุงความสามารถในการปรับขนาดแอปพลิเคชัน
เครือข่ายที่กำหนดโดยซอฟต์แวร์ (SDN)
เทคโนโลยี NVIDIA ASAP (Accelerated Switch and Packet Processing) ช่วยลดภาระการเร่งความเร็ว SDN และ VNF ให้ประสิทธิภาพการทำงานแบบ line-rate โดยไม่มีการลงโทษ CPU อะแดปเตอร์รองรับเครือข่ายโอเวอร์เลย์ (VXLAN, GENEVE, NVGRE) การติดตามการเชื่อมต่อ และการมิเรอร์โฟลว์สำหรับการวัดและส่งข้อมูลทางไกลของเครือข่ายขั้นสูง
การปรับใช้ทั่วไป
- คอมพิวเตอร์ประสิทธิภาพสูง (HPC):เร่งความเร็วแอปพลิเคชัน MPI และ SHMEM/PGAS ด้วย RDMA และออฟโหลดการประมวลผลในเครือข่าย
- คลัสเตอร์ AI และการเรียนรู้ของเครื่อง:เปิดใช้งาน GPU Direct RDMA และ GPUDirect Storage เพื่อการฝึกฝนหลายโหนดที่มีประสิทธิภาพ
- ศูนย์ข้อมูลไฮเปอร์สเกล:สร้างแฟบริค InfiniBand ที่ไม่สูญเสียขนาดและปรับขนาดได้ โดยมีความหน่วงต่ำและทรูพุตสูง
- ระบบคลาวด์และที่เก็บข้อมูลระดับองค์กร:ปรับใช้ NVMe บน Fabrics (NVMe-oF) และโซลูชันการจัดเก็บข้อมูลที่ใช้ RDMA
- โทรคมนาคมและขอบ:ใช้ประโยชน์จากการกำหนดเวลาที่แม่นยำ (PTP, SyncE) สำหรับ 5G และโครงสร้างพื้นฐานที่ไวต่อเวลา
ความเข้ากันได้
| องค์ประกอบ/ระบบนิเวศ | ความเข้ากันได้ |
|---|---|
| ความเร็ว InfiniBand | NDR 200Gb/วินาที, HDR 200Gb/วินาที, EDR 100Gb/วินาที, FDR 56Gb/วินาที |
| ความเร็วอีเธอร์เน็ต | 200GbE, 100GbE, 50GbE, 25GbE, 10GbE (พร้อม RoCE) |
| อินเทอร์เฟซโฮสต์ | PCIe Gen5 x16 (สูงสุด 32 เลน) เข้ากันได้กับ PCIe 4.0 รุ่นเก่า |
| ระบบปฏิบัติการ | Linux (RHEL, Ubuntu), Windows, VMware ESXi, Kubernetes |
| กองซอฟต์แวร์ | MLNX_OFED, HPC-X, UFM, OpenMPI, MVAPICH, MPICH, NCCL, UCX, UCC |
| ความปลอดภัย | IPsec, MACsec, TLS, การบูตที่ปลอดภัย, การเข้ารหัสแฟลช, การรับรองอุปกรณ์ |
ข้อมูลจำเพาะ – MCX75310AAS-HEAT
| หมวดหมู่ | รายละเอียด |
|---|---|
| รุ่นสินค้า | MCX75310AAS-ความร้อน |
| กลุ่มผลิตภัณฑ์ | NVIDIA ConnectX-7 |
| การกำหนดค่าพอร์ต | 1 * OSFP (200Gb/s NDR200 InfiniBand) |
| อินเทอร์เฟซโฮสต์ | PCIe 5.0 x16 (สูงสุด 32 เลน) เข้ากันได้กับ PCIe 4.0 รุ่นเก่า |
| โปรโตคอลที่รองรับ | InfiniBand (IBTA Spec 1.5), อีเธอร์เน็ต (RoCE) |
| ความเร็ว InfiniBand | NDR 200Gb/วินาที, HDR 200Gb/วินาที, EDR 100Gb/วินาที, FDR 56Gb/วินาที |
| ความเร็วอีเธอร์เน็ต | 200GbE, 100GbE, 50GbE, 25GbE, 10GbE |
| ฟอร์มแฟกเตอร์ | PCIe HHHL, FHHL, OCP 3.0 |
| เทคโนโลยีอินเทอร์เฟซ | NRZ (10G, 25G), PAM4 (50G, 100G) |
| คอมพิวเตอร์ในเครือข่าย | การจับคู่แท็ก SHARP, MPI, การถ่ายข้อมูลการดำเนินงานโดยรวม |
| ออฟโหลดการรักษาความปลอดภัย | IPsec, MACsec, TLS (AES-GCM 128/256 บิต), บูตที่ปลอดภัย |
| การจำลองเสมือน | SR-IOV, VirtIO, เครือข่ายโอเวอร์เลย์ (VXLAN, GENEVE, NVGRE) |
| เวลาที่แม่นยำ | IEEE 1588v2 (ความแม่นยำ 12 ns), SyncE, PPS เข้า/ออก |
| การเร่งความเร็วในการจัดเก็บข้อมูล | NVMe-oF, NVMe/TCP, SRP, iSER, NFS บน RDMA, SMB Direct |
| อินเทอร์เฟซการจัดการ | NC-SI, MCTP (SMBus, PCIe), PLDM, SPDM, SPI, JTAG |
| บูตระยะไกล | การบูตระยะไกล InfiniBand, iSCSI, UEFI, PXE |
| สภาพการทำงาน | สภาพแวดล้อมศูนย์ข้อมูลมาตรฐาน |
| กฎระเบียบ | RoHS, CE, FCC, VCCI (อ้างอิงถึงเอกสารประกอบการปฏิบัติตามข้อกำหนดของ NVIDIA) |
| อุปกรณ์เสริมที่รวมอยู่ | วงเล็บสูง |
* ข้อมูลจำเพาะขึ้นอยู่กับเอกสารสาธารณะของ NVIDIA และอาจแตกต่างออกไป โปรดยืนยันรายละเอียดกับตัวแทนฝ่ายขายของคุณ
คู่มือการเลือก
| รหัสสินค้า/รุ่น | คำอธิบาย | ความเร็วพอร์ต | จำนวนพอร์ต | อินเทอร์เฟซ |
|---|---|---|---|---|
| MCX75310AAS-ความร้อน | อะแดปเตอร์ InfiniBand ConnectX-7 NDR200 | 200Gb/วินาที | 1 * OSFP | PCIe5.0x16 |
| MCX75310AAS-เรียบร้อย | อะแดปเตอร์ InfiniBand ConnectX-7 NDR400 | 400กิกะไบต์/วินาที | 1 * OSFP | PCIe5.0x16 |
| MCX75310AAS-HEA | อะแดปเตอร์ ConnectX-7 NDR200 InfiniBand (พอร์ตคู่) | 200Gb/วินาที | 2 * OSFP | PCIe5.0x16 |
ข้อดี
- เวลาแฝงต่ำมาก:RDMA แบบออฟโหลดฮาร์ดแวร์และการประมวลผลในเครือข่ายช่วยลดค่าใช้จ่ายในการสื่อสาร
- ปริมาณงานสูง:PCIe 5.0 x16 และ 200Gb/s InfiniBand มอบแบนด์วิธระดับสูงสุดสำหรับแอปพลิเคชันที่ต้องการข้อมูลจำนวนมาก
- การคุ้มครองการลงทุน:รองรับความเร็ว InfiniBand และ Ethernet หลายระดับสำหรับสภาพแวดล้อมที่มีความเร็วผสม
- การรักษาความปลอดภัยขั้นสูง:IPsec, MACsec และ TLS แบบอินไลน์จะถ่ายโอนข้อมูลที่ปลอดภัยระหว่างการส่งโดยไม่กระทบต่อ CPU
- ระบบนิเวศที่ครอบคลุม:เข้ากันได้อย่างสมบูรณ์กับ NVIDIA UFM, HPC-X, MLNX_OFED และการกระจาย Linux ที่สำคัญ
บริการและการสนับสนุน
Hong Kong Starsurge Group Co., Limited ให้การสนับสนุนวงจรชีวิตเต็มรูปแบบสำหรับอะแดปเตอร์ NVIDIA ConnectX-7:
- การให้คำปรึกษาก่อนการขาย:การเลือกอะแดปเตอร์ ความเข้ากันได้ของเซิร์ฟเวอร์ และการออกแบบแฟบริค
- โลจิสติกส์และการจัดส่ง:การจัดส่งทั่วโลกพร้อมการติดตามและพิธีการศุลกากร
- การสนับสนุนทางเทคนิค:การติดตั้งไดรเวอร์ การอัพเดตเฟิร์มแวร์ และการปรับแต่งประสิทธิภาพ
- การฝึกอบรม:เวิร์กช็อปเชิงปฏิบัติสำหรับการบริหาร RDMA, RoCE และ UFM
- การรับประกัน:การรับประกันฮาร์ดแวร์มาตรฐาน 1 ปี (มีตัวเลือกเพิ่มเติมให้เลือก)
คำถามที่พบบ่อย
NDR200 คืออะไร?
NDR200 คืออัตราข้อมูล InfiniBand ที่ให้ความเร็ว 200Gb/s ต่อพอร์ต เป็นส่วนหนึ่งของรุ่น NVIDIA Quantum-2 และ Quantum-3 ซึ่งให้ความสมดุลระหว่างความเร็วและต้นทุนสำหรับการปรับใช้ลีฟและสไปน์
MCX75310AAS-HEAT เข้ากันได้กับเซิร์ฟเวอร์ PCIe 4.0 หรือไม่
ใช่. อะแดปเตอร์นี้เป็น PCIe 5.0 x16 และเข้ากันได้กับสล็อต PCIe 4.0 รุ่นเก่า แม้ว่าแบนด์วิดท์อาจถูกจำกัดไว้ที่ความเร็ว PCIe 4.0
อะแดปเตอร์นี้สามารถใช้กับสวิตช์อีเธอร์เน็ตได้หรือไม่
อะแดปเตอร์รองรับทั้งโปรโตคอล InfiniBand และ Ethernet เมื่อทำงานในโหมดอีเธอร์เน็ต รองรับ RoCE (RDMA บน Converged Ethernet) สูงถึง 200GbE
MCX75310AAS-HEAT และ MCX75310AAS-NEAT แตกต่างกันอย่างไร?
รุ่น HEAT รองรับ NDR200 (200Gb/s) ในขณะที่รุ่น NEAT รองรับ NDR400 (400Gb/s) ทั้งสองใช้ตัวเชื่อมต่อ OSFP และอินเทอร์เฟซ PCIe 5.0 x16
อะแดปเตอร์รองรับ GPUDirect หรือไม่
ใช่ รองรับ GPUDirect RDMA สำหรับการสื่อสารระหว่าง GPU กับ GPU โดยตรง และ GPUDirect Storage เพื่อการเข้าถึงข้อมูลจากอุปกรณ์จัดเก็บข้อมูลที่รวดเร็วยิ่งขึ้น
ข้อควรระวังและความปลอดภัย
- การป้องกัน ESD:ใช้สายรัดสายดิน ESD เมื่อจับอะแดปเตอร์เพื่อป้องกันความเสียหายจากการปล่อยประจุไฟฟ้าสถิต
- การติดตั้ง:ตรวจสอบให้แน่ใจว่าเซิร์ฟเวอร์ปิดอยู่และตัดการเชื่อมต่อจากไฟ AC ก่อนติดตั้งอะแดปเตอร์
- การไหลของอากาศ:ตรวจสอบให้แน่ใจว่ามีการไหลเวียนของอากาศรอบๆ อะแดปเตอร์อย่างเพียงพอเพื่อป้องกันความร้อนสูงเกินไป ใช้ขายึดทรงสูงที่ให้มาด้วย หากจำเป็น
- อัพเดตเฟิร์มแวร์:ปฏิบัติตามขั้นตอนที่แนะนำของ NVIDIA สำหรับการอัพเดตเฟิร์มแวร์เพื่อหลีกเลี่ยงความไม่เสถียรของระบบ
- ความเข้ากันได้:ตรวจสอบความเข้ากันได้ของเซิร์ฟเวอร์และความพร้อมใช้งานของสล็อต PCIe ก่อนสั่งซื้อ
เกี่ยวกับฮ่องกง สตาร์เซิร์จ กรุ๊ป จำกัด
Starsurge ก่อตั้งขึ้นในปี 2551 โดยเป็นผู้ให้บริการฮาร์ดแวร์เครือข่าย บริการไอที และโซลูชันการรวมระบบที่ขับเคลื่อนด้วยเทคโนโลยี เราให้บริการลูกค้าภาครัฐ การดูแลสุขภาพ การผลิต การศึกษา การเงิน และองค์กรทั่วโลก ด้วยทีมขายและทีมเทคนิคที่มีประสบการณ์ เรานำเสนอโซลูชันเครือข่ายที่ปรับแต่งโดยเฉพาะ ตั้งแต่อะแดปเตอร์และสวิตช์ไปจนถึง IoT และซอฟต์แวร์แบบกำหนดเอง พร้อมการสนับสนุนหลายภาษาและการจัดส่งทั่วโลก คำนึงถึงลูกค้าเป็นอันดับแรก ขับเคลื่อนด้วยคุณภาพ และมุ่งเน้นด้านนวัตกรรม
เมทริกซ์ความเข้ากันได้
| ผลิตภัณฑ์ NVIDIA | ใช้ได้กับ MCX75310AAS-HEAT | หมายเหตุ |
|---|---|---|
| สวิตช์ NVIDIA Quantum-3 (Q3200-RA, Q3400-RA) | ✓ | รองรับ XDR และ NDR ดั้งเดิม |
| สวิตช์ NVIDIA Quantum-2 | ✓ | รองรับ NDR และ HDR |
| แพลตฟอร์ม NVIDIA DGX / HGX | ✓ | GPUDirect RDMA และพื้นที่เก็บข้อมูล |
| NVIDIA UFM 3.5 | ✓ | การจัดการแฟบริคและการตรวจวัดทางไกลเต็มรูปแบบ |
| เซิร์ฟเวอร์ HPE | ✓ | หมายเลขชิ้นส่วน HPE P45642-B22 |
| เซิร์ฟเวอร์ของบุคคลที่สาม | ✓ | ต้องมีสล็อต PCIe มาตรฐาน |
รายการตรวจสอบผู้ซื้อ
- สล็อต PCIe:ตรวจสอบให้แน่ใจว่าสล็อต PCIe 5.0 x16 พร้อมใช้งาน (หรือ PCIe 4.0 x16 สำหรับความเข้ากันได้แบบย้อนหลัง)
- เคเบิล/ตัวรับส่งสัญญาณ:สายเชื่อมต่อ OSFP-to-OSFP หรือ OSFP-to-อื่นๆ สำหรับสวิตช์เป้าหมาย/NIC
- ระบบปฏิบัติการ:ตรวจสอบการสนับสนุนระบบปฏิบัติการเป้าหมาย (Linux, Windows, VMware)
- ไดร์เวอร์:ดาวน์โหลดและติดตั้งไดรเวอร์ MLNX_OFED หรือ Windows ล่าสุดจาก NVIDIA
- การจัดการผ้า:วางแผนการปรับใช้ Subnet Manager (SM) (แบบรวมศูนย์หรือแบบกระจาย)
- คูลลิ่ง:ตรวจสอบให้แน่ใจว่ามีการไหลเวียนของอากาศของเซิร์ฟเวอร์เพียงพอเพื่อกระจายความร้อนออกจากอะแดปเตอร์
