NVIDIA ConnectX-7 MCX755106AS-HEAT 200G การ์ดอินฟินิแบนด์สองพอร์ต
รายละเอียดสินค้า:
| ชื่อแบรนด์: | Mellanox |
| หมายเลขรุ่น: | MCX755106AS-HEAT (900-9x7AH-0078-DTZ) |
| เอกสาร: | Connectx-7 infiniband.pdf |
การชำระเงิน:
| จำนวนสั่งซื้อขั้นต่ำ: | 1 ชิ้น |
|---|---|
| ราคา: | Negotiate |
| รายละเอียดการบรรจุ: | กล่องด้านนอก |
| เวลาการส่งมอบ: | ขึ้นอยู่กับสินค้าคงคลัง |
| เงื่อนไขการชำระเงิน: | ที/ที |
| สามารถในการผลิต: | จัดหาโดย Project/Batch |
|
ข้อมูลรายละเอียด |
|||
| หมายเลขรุ่น: | MCX755106AS-HEAT (900-9x7AH-0078-DTZ) | พอร์ต: | 2 พอร์ต |
|---|---|---|---|
| เทคโนโลยี: | Infiniband | ประเภทอินเทอร์เฟซ: | OSFP56 |
| ข้อมูลจำเพาะ: | 16.7 ซม. x 6.9 ซม. | ต้นทาง: | อินเดีย / อิสราเอล / จีน |
| อัตราการส่งผ่าน: | 200GBE | อินเทอร์เฟซโฮสต์: | gen3 x16 |
| เน้น: | การ์ด Nvidia ConnectX-7 InfiniBand,การ์ดเครือข่ายสองพอร์ต 200G,การ์ด OSFP InfiniBand พร้อมการรับประกัน |
||
รายละเอียดสินค้า

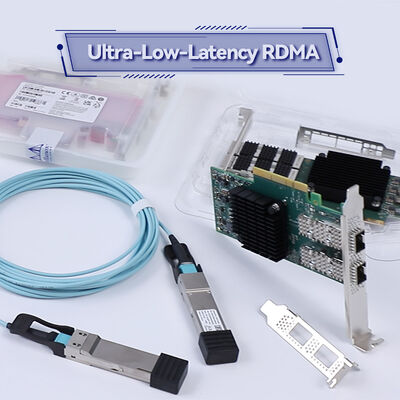

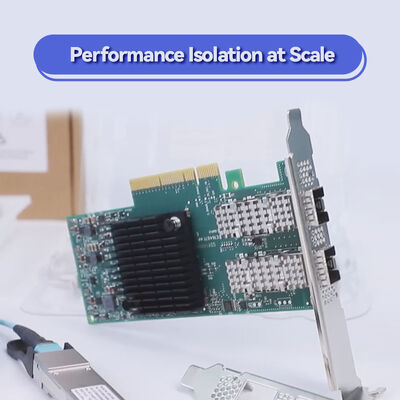

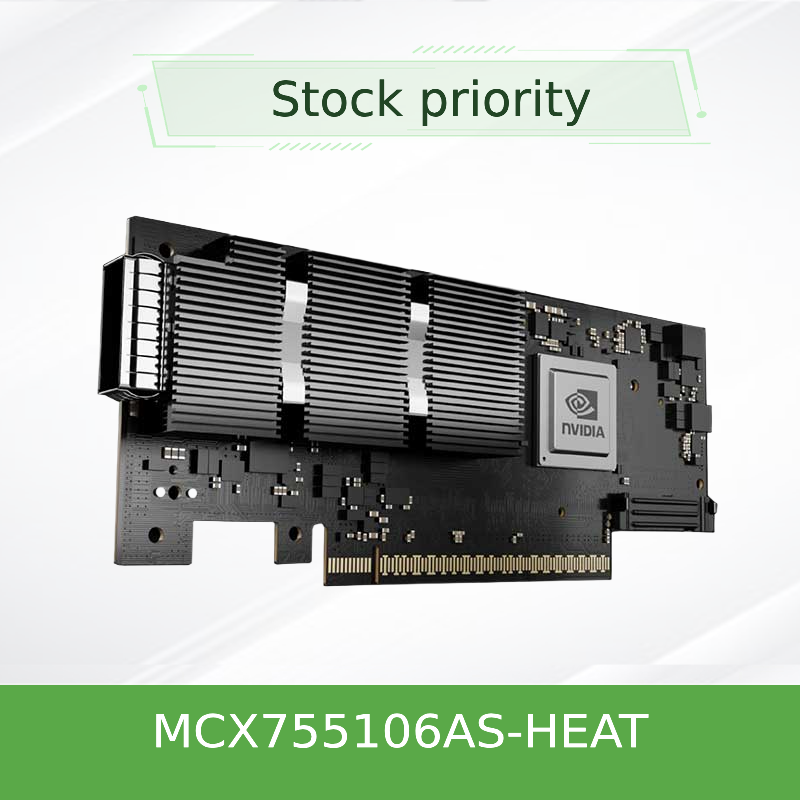

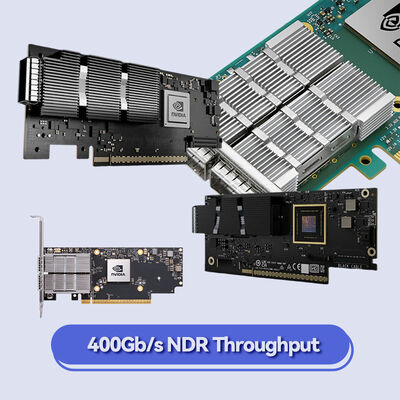

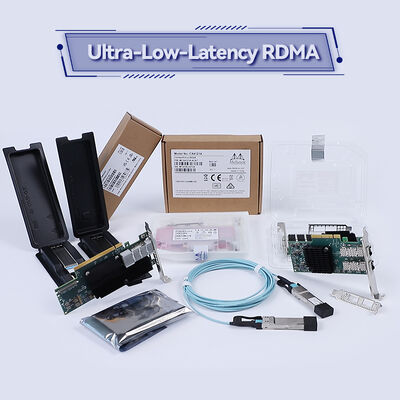

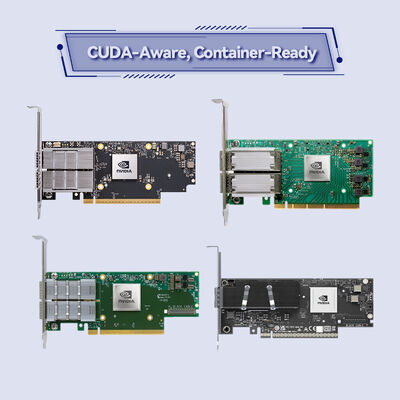

การ์ด InfiniBand NVIDIA ConnectX-7 MCX755106AS-HEAT 200G แบบพอร์ตคู่
อะแดปเตอร์ InfiniBand MCX755106AS-HEAT 200Gb/s
NDR200 · OSFP แบบพอร์ตคู่ · PCIe 5.0 x16 · ความหน่วงต่ำพิเศษสำหรับ HPC และ AI
NDR200 · OSFP แบบพอร์ตคู่ · PCIe 5.0 x16 · ความหน่วงต่ำพิเศษสำหรับ HPC และ AI
รุ่น: MCX755106AS-HEAT
200 Gb/s InfiniBand NDR200 ต่อพอร์ต
2 * OSFP การเชื่อมต่อแบบพอร์ตคู่
400 Gb/s แบนด์วิดท์รวม
PCIe 5.0 x16 สูงสุด 32 เลน
GPUDirect RDMA และ Storage
ภาพรวมผลิตภัณฑ์
NVIDIA MCX755106AS-HEAT เป็นอะแดปเตอร์ช่องสัญญาณโฮสต์ (HCA) InfiniBand ConnectX-7 แบบพอร์ตคู่ประสิทธิภาพสูง ให้การเชื่อมต่อ NDR200 ระดับ 200Gb/s ต่อพอร์ตผ่านอินเทอร์เฟซ OSFP สองช่อง ซึ่งให้แบนด์วิดท์รวมสูงถึง 400Gb/s ออกแบบมาสำหรับสภาพแวดล้อม HPC, AI และดาต้าเซ็นเตอร์ระดับองค์กรที่มีความต้องการใช้งานสูงสุด อะแดปเตอร์ PCIe 5.0 x16 นี้ผสานรวมความหน่วงต่ำพิเศษ ทรูพุตระดับสูงสุด และกลไกการประมวลผลภายในเครือข่ายที่เป็นนวัตกรรมใหม่ พร้อมรองรับ RDMA, RoCE, GPUDirect RDMA และ Storage รวมถึงการลดภาระงานด้านความปลอดภัยขั้นสูง ทำให้ MCX755106AS-HEAT เป็นตัวเลือกที่สมบูรณ์แบบสำหรับการสร้างโครงสร้างเครือข่าย InfiniBand ที่ปรับขนาดได้และปราศจากการสูญเสียข้อมูล (lossless)
คุณสมบัติเด่น
- InfiniBand NDR200 แบบพอร์ตคู่: พอร์ต OSFP ความเร็ว 200Gb/s จำนวน 2 พอร์ต พร้อมรองรับความเร็วระดับ NDR200, HDR, EDR และ FDR เพื่อความเข้ากันได้ย้อนหลัง
- อินเทอร์เฟซโฮสต์ PCIe 5.0 x16: สูงสุด 32 เลนพร้อมการรองรับ PCIe 5.0 ให้แบนด์วิดท์สูงสุดและความหน่วงต่ำไปยังระบบโฮสต์
- การเร่งความเร็ว RDMA และ RoCE: ฮาร์ดแวร์ช่วยลดภาระงานของ RDMA และ RoCE (RDMA over Converged Ethernet) เพื่อการถ่ายโอนข้อมูลที่มีประสิทธิภาพโดยไม่สิ้นเปลืองทรัพยากร CPU
- GPUDirect RDMA และ Storage: การสื่อสารระหว่าง GPU ถึง GPU โดยตรงและ GPUDirect Storage เพื่อเร่งความเร็วของเวิร์กโฟลว์ AI/ML และการวิเคราะห์ข้อมูล
- การประมวลผลภายในเครือข่าย (In-Network Computing): รองรับ SHARP (Scalable Hierarchical Aggregation and Reduction Protocol) และการลดภาระงาน Collective Operations
- การลดภาระงานด้านความปลอดภัยขั้นสูง: การเข้ารหัส/ถอดรหัสระดับฮาร์ดแวร์แบบอินไลน์สำหรับ IPsec, MACsec และ TLS ด้วยคีย์ AES-GCM 128/256 บิต
- การจำลองเสมือนและ SDN: SR-IOV, การเร่งความเร็ว VirtIO, การรองรับเครือข่ายโอเวอร์เลย์ (VXLAN, GENEVE, NVGRE) และ Flexible Parser ที่สามารถตั้งโปรแกรมได้
- การกำหนดเวลาที่แม่นยำสูง: IEEE 1588v2 PTP พร้อมความแม่นยำ 12 ns, SyncE และ PPS in/out ที่กำหนดค่าได้สำหรับแอปพลิเคชันที่ไวต่อเวลา
เทคโนโลยี
สถาปัตยกรรม ConnectX-7: MCX755106AS-HEAT สร้างขึ้นบน ASIC ConnectX-7 ของ NVIDIA ซึ่งรวมเทคโนโลยี SerDes ขั้นสูงที่รองรับสัญญาณ NRZ และ PAM4 ให้แบนด์วิดท์ InfiniBand 200Gb/s ต่อพอร์ตผ่านอินเทอร์เฟซ OSFP สองช่อง พร้อมฮาร์ดแวร์ช่วยลดภาระงานสำหรับ RDMA, RoCE, NVMe-oF และโปรโตคอลความปลอดภัย กลไกการประมวลผลภายในเครือข่ายของอะแดปเตอร์ช่วยเร่งความเร็ว SHARP collective และการจับคู่แท็ก MPI ซึ่งช่วยลดโอเวอร์เฮดในการส่งผ่านข้อความและเพิ่มความสามารถในการปรับขยายของแอปพลิเคชัน
เครือข่ายที่กำหนดโดยซอฟต์แวร์ (SDN): เทคโนโลยี NVIDIA ASAP (Accelerated Switch and Packet Processing) ช่วยลดภาระงานด้านการเร่งความเร็ว SDN และ VNF โดยให้ประสิทธิภาพระดับ Line-rate โดยไม่ลดทอนประสิทธิภาพของ CPU อะแดปเตอร์รองรับเครือข่ายโอเวอร์เลย์ (VXLAN, GENEVE, NVGRE), การติดตามการเชื่อมต่อ และ Flow Mirroring สำหรับการวัดและตรวจสอบเครือข่ายขั้นสูง
รูปแบบการติดตั้งใช้งานทั่วไป
- คลัสเตอร์ HPC ความหนาแน่นสูง: การเชื่อมต่อแบบพอร์ตคู่ช่วยให้สามารถใช้โทโพโลยีแบบ Fat-Tree ได้โดยลดจำนวนการใช้พอร์ตสวิตช์
- การฝึกฝนโมเดล AI และแมชชีนเลิร์นนิง: เปิดใช้งาน GPUDirect RDMA เพื่อการฝึกฝนโมเดลภาษาขนาดใหญ่ (LLM) แบบหลายโหนดได้อย่างมีประสิทธิภาพ
- ดาต้าเซ็นเตอร์ระดับไฮเปอร์สเกล: สร้างโครงสร้างเครือข่าย InfiniBand ที่ปรับขนาดได้และปราศจากการสูญเสียข้อมูล ด้วยความหนาแน่นของพอร์ตที่สูงและความหน่วงต่ำ
- คลาวด์และระบบจัดเก็บข้อมูลระดับองค์กร: ปรับใช้โซลูชันระบบจัดเก็บข้อมูลบนพื้นฐาน NVMe over Fabrics (NVMe-oF) และ RDMA
- โทรคมนาคมและเอดจ์: ใช้ประโยชน์จากการกำหนดเวลาที่มีความแม่นยำสูง (PTP, SyncE) สำหรับโครงสร้างพื้นฐาน 5G และระบบที่ไวต่อเวลา
ความเข้ากันได้
| ส่วนประกอบ / ระบบนิเวศ | ความเข้ากันได้ |
|---|---|
| ความเร็ว InfiniBand | NDR 200Gb/s, HDR 200Gb/s, EDR 100Gb/s, FDR 56Gb/s |
| ความเร็ว Ethernet | 200GbE, 100GbE, 50GbE, 25GbE, 10GbE (พร้อม RoCE) |
| อินเทอร์เฟซโฮสต์ | PCIe Gen5 x16 (สูงสุด 32 เลน), เข้ากันได้ย้อนหลังกับ PCIe 4.0 |
| ระบบปฏิบัติการ | Linux (RHEL, Ubuntu), Windows, VMware ESXi, Kubernetes |
| สแตกซอฟต์แวร์ | MLNX_OFED, HPC-X, UFM, OpenMPI, MVAPICH, MPICH, NCCL, UCX, UCC |
| ความปลอดภัย | IPsec, MACsec, TLS, Secure Boot, การเข้ารหัสแฟลช, การยืนยันความถูกต้องของอุปกรณ์ (Device Attestation) |
ข้อมูลจำเพาะ – MCX755106AS-HEAT
| หมวดหมู่ | รายละเอียด |
|---|---|
| รุ่นผลิตภัณฑ์ | MCX755106AS-HEAT |
| ตระกูลผลิตภัณฑ์ | NVIDIA ConnectX-7 |
| การกำหนดค่าพอร์ต | 2 * OSFP (InfiniBand NDR200 ความเร็ว 200Gb/s ต่อพอร์ต, แบนด์วิดท์รวม 400Gb/s) |
| อินเทอร์เฟซโฮสต์ | PCIe 5.0 x16 (สูงสุด 32 เลน), เข้ากันได้ย้อนหลังกับ PCIe 4.0 |
| โปรโตคอลที่รองรับ | InfiniBand (IBTA Spec 1.5), Ethernet (RoCE) |
| ความเร็ว InfiniBand | NDR 200Gb/s, HDR 200Gb/s, EDR 100Gb/s, FDR 56Gb/s |
| ความเร็ว Ethernet | 200GbE, 100GbE, 50GbE, 25GbE, 10GbE |
| ฟอร์มแฟกเตอร์ | PCIe HHHL, FHHL |
| เทคโนโลยีอินเทอร์เฟซ | NRZ (10G, 25G), PAM4 (50G, 100G) |
| การประมวลผลภายในเครือข่าย | SHARP, MPI Tag Matching, การลดภาระงาน Collective Operations |
| การลดภาระงานด้านความปลอดภัย | IPsec, MACsec, TLS (AES-GCM 128/256 บิต), Secure Boot |
| การจำลองเสมือน | SR-IOV, VirtIO, เครือข่ายโอเวอร์เลย์ (VXLAN, GENEVE, NVGRE) |
| การกำหนดเวลาที่แม่นยำ | IEEE 1588v2 (ความแม่นยำ 12 ns), SyncE, PPS in/out |
| การเร่งความเร็วระบบจัดเก็บข้อมูล | NVMe-oF, NVMe/TCP, SRP, iSER, NFS over RDMA, SMB Direct |
| อินเทอร์เฟซการจัดการ | NC-SI, MCTP (SMBus, PCIe), PLDM, SPDM, SPI, JTAG |
| การบูตระยะไกล | InfiniBand remote boot, iSCSI, UEFI, PXE |
| สภาพแวดล้อมการทำงาน | สภาพแวดล้อมดาต้าเซ็นเตอร์มาตรฐาน |
| มาตรฐานข้อบังคับ | RoHS, CE, FCC, VCCI (โปรดดูเอกสารการปฏิบัติตามข้อกำหนดของ NVIDIA) |
| อุปกรณ์เสริมที่รวมอยู่ | แบร็กเก็ตแบบทรงสูง (Tall bracket) |
* ข้อมูลจำเพาะอ้างอิงจากเอกสารสาธารณะของ NVIDIA และอาจมีการเปลี่ยนแปลง โปรดยืนยันรายละเอียดกับตัวแทนฝ่ายขายของคุณ
คู่มือการเลือกรุ่น
| SKU / รุ่น | คำอธิบาย | ความเร็วพอร์ต | จำนวนพอร์ต | อินเทอร์เฟซ |
|---|---|---|---|---|
| MCX755106AS-HEAT | อะแดปเตอร์ ConnectX-7 NDR200 InfiniBand (พอร์ตคู่) | 200Gb/s ต่อพอร์ต | 2 * OSFP | PCIe 5.0 x16 |
| MCX75310AAS-HEAT | อะแดปเตอร์ ConnectX-7 NDR200 InfiniBand (พอร์ตเดี่ยว) | 200Gb/s | 1 * OSFP | PCIe 5.0 x16 |
| MCX75310AAS-NEAT | อะแดปเตอร์ ConnectX-7 NDR400 InfiniBand (พอร์ตเดี่ยว) | 400Gb/s | 1 * OSFP | PCIe 5.0 x16 |
| MCX755106AS-NEAT | อะแดปเตอร์ ConnectX-7 NDR400 InfiniBand (พอร์ตคู่) | 400Gb/s ต่อพอร์ต | 2 * OSFP | PCIe 5.0 x16 |
ข้อได้เปรียบ
- ความหนาแน่นแบบพอร์ตคู่: สองพอร์ตความเร็ว 200Gb/s ในสล็อต PCIe เดียว ช่วยลดการใช้พื้นที่เซิร์ฟเวอร์และความซับซ้อนของการเดินสาย
- ความหน่วงต่ำพิเศษ: ฮาร์ดแวร์ช่วยลดภาระงาน RDMA และการประมวลผลภายในเครือข่ายช่วยลดโอเวอร์เฮดในการสื่อสารให้เหลือน้อยที่สุด
- ทรูพุตสูง: PCIe 5.0 x16 และแบนด์วิดท์รวม 400Gb/s มอบประสิทธิภาพระดับสูงสุดสำหรับแอปพลิเคชันที่ใช้งานข้อมูลอย่างเข้มข้น
- การปกป้องการลงทุน: รองรับความเร็ว InfiniBand และ Ethernet หลากหลายรูปแบบสำหรับสภาพแวดล้อมที่มีการผสมผสานความเร็ว
- ความปลอดภัยที่เพิ่มขึ้น: การลดภาระงาน IPsec, MACsec และ TLS แบบอินไลน์ ช่วยปกป้องข้อมูลระหว่างการส่งโดยไม่ส่งผลกระทบต่อ CPU
บริการและการสนับสนุน
Hong Kong Starsurge Group Co., Limited ให้บริการสนับสนุนตลอดวงจรการใช้งานสำหรับอะแดปเตอร์ NVIDIA ConnectX-7:
- การให้คำปรึกษาก่อนการขาย: การเลือกอะแดปเตอร์ ความเข้ากันได้ของเซิร์ฟเวอร์ และการออกแบบโครงสร้างเครือข่าย
- โลจิสติกส์และการจัดส่ง: การจัดส่งทั่วโลกพร้อมการติดตามสถานะและพิธีการทางศุลกากร
- การสนับสนุนด้านเทคนิค: การติดตั้งไดรเวอร์ การอัปเดตเฟิร์มแวร์ และการปรับแต่งประสิทธิภาพ
- การฝึกอบรม: เวิร์กช็อปภาคปฏิบัติสำหรับการบริหารจัดการ RDMA, RoCE และ UFM
- การรับประกัน: การรับประกันฮาร์ดแวร์มาตรฐาน 1 ปี (มีตัวเลือกการขยายเวลารับประกัน)
คำถามที่พบบ่อย
แบนด์วิดท์รวมของ MCX755106AS-HEAT คือเท่าใด?
อะแดปเตอร์ให้แบนด์วิดท์รวม 400Gb/s (2 * 200Gb/s) ผ่านพอร์ต OSFP สองช่อง
MCX755106AS-HEAT เข้ากันได้กับเซิร์ฟเวอร์ PCIe 4.0 หรือไม่?
ใช่ อะแดปเตอร์นี้เป็น PCIe 5.0 x16 และเข้ากันได้ย้อนหลังกับสล็อต PCIe 4.0 แม้ว่าแบนด์วิดท์อาจถูกจำกัดไว้ที่ความเร็วของ PCIe 4.0
สามารถใช้อะแดปเตอร์นี้กับสวิตช์ Ethernet ได้หรือไม่?
อะแดปเตอร์รองรับทั้งโปรโตคอล InfiniBand และ Ethernet เมื่อทำงานในโหมด Ethernet จะรองรับ RoCE (RDMA over Converged Ethernet) สูงสุด 200GbE ต่อพอร์ต
MCX755106AS-HEAT และ MCX75310AAS-HEAT แตกต่างกันอย่างไร?
MCX755106AS-HEAT มีพอร์ต OSFP สองช่อง (พอร์ตคู่) ในขณะที่ MCX75310AAS-HEAT มีพอร์ต OSFP ช่องเดียว (พอร์ตเดี่ยว) โดยทั้งสองรุ่นรองรับความเร็ว NDR200
อะแดปเตอร์รองรับ GPUDirect หรือไม่?
ใช่ รองรับ GPUDirect RDMA สำหรับการสื่อสารระหว่าง GPU ถึง GPU โดยตรง และ GPUDirect Storage เพื่อเร่งความเร็วในการเข้าถึงข้อมูลจากอุปกรณ์จัดเก็บข้อมูล
ข้อควรระวังและความปลอดภัย
- การป้องกัน ESD: ใช้สายรัดข้อมือป้องกันไฟฟ้าสถิต (ESD grounding strap) เมื่อหยิบจับอะแดปเตอร์เพื่อป้องกันความเสียหายจากไฟฟ้าสถิต
- การติดตั้ง: ตรวจสอบให้แน่ใจว่าได้ปิดเซิร์ฟเวอร์และถอดสายไฟ AC ออกแล้วก่อนติดตั้งอะแดปเตอร์
- การไหลเวียนของอากาศ: ตรวจสอบให้แน่ใจว่ามีการไหลเวียนของอากาศรอบอะแดปเตอร์อย่างเพียงพอเพื่อป้องกันความร้อนสูงเกินไป ใช้แบร็กเก็ตทรงสูงที่ให้มาหากจำเป็น
- การอัปเดตเฟิร์มแวร์: ปฏิบัติตามขั้นตอนที่แนะนำของ NVIDIA สำหรับการอัปเดตเฟิร์มแวร์เพื่อหลีกเลี่ยงความไม่เสถียรของระบบ
- ความเข้ากันได้: ตรวจสอบความเข้ากันได้ของเซิร์ฟเวอร์และความพร้อมใช้งานของสล็อต PCIe ก่อนทำการสั่งซื้อ
Hong Kong Starsurge Group Co., Limited
Starsurge ก่อตั้งขึ้นในปี 2008 เป็นผู้ให้บริการฮาร์ดแวร์เครือข่าย บริการด้านไอที และโซลูชันการผสานรวมระบบที่ขับเคลื่อนด้วยเทคโนโลยี เราให้บริการแก่ลูกค้าภาครัฐ การดูแลสุขภาพ การผลิต การศึกษา การเงิน และองค์กรธุรกิจทั่วโลก ด้วยทีมขายและทีมเทคนิคที่มีประสบการณ์ เรานำเสนอโซลูชันเครือข่ายที่ปรับแต่งตามความต้องการ ตั้งแต่อะแดปเตอร์และสวิตช์ไปจนถึง IoT และซอฟต์แวร์แบบกำหนดเอง พร้อมการสนับสนุนหลายภาษาและการจัดส่งทั่วโลก ให้ความสำคัญกับลูกค้าเป็นอันดับแรก ขับเคลื่อนด้วยคุณภาพ และมุ่งเน้นนวัตกรรม
ตารางความเข้ากันได้
| ผลิตภัณฑ์ NVIDIA | เข้ากันได้กับ MCX755106AS-HEAT | หมายเหตุ |
|---|---|---|
| สวิตช์ NVIDIA Quantum-3 (Q3200-RA, Q3400-RA) | ✓ | รองรับ XDR และ NDR แบบเนทีฟ |
| สวิตช์ NVIDIA Quantum-2 | ✓ | รองรับ NDR และ HDR |
| แพลตฟอร์ม NVIDIA DGX / HGX | ✓ | GPUDirect RDMA และ Storage |
| NVIDIA UFM 3.5 | ✓ | การจัดการโครงสร้างเครือข่ายและระบบวัดและตรวจสอบระยะไกลแบบเต็มรูปแบบ |
| เซิร์ฟเวอร์ HPE | ✓ | ต้องใช้สล็อต PCIe มาตรฐาน |
| เซิร์ฟเวอร์จากผู้ผลิตรายอื่น | ✓ | ต้องใช้สล็อต PCIe มาตรฐาน |
รายการตรวจสอบสำหรับผู้ซื้อ
- สล็อต PCIe: ตรวจสอบให้แน่ใจว่ามีสล็อต PCIe 5.0 x16 ที่พร้อมใช้งาน (หรือ PCIe 4.0 x16 สำหรับความเข้ากันได้ย้อนหลัง)
- สายเคเบิล/ตัวรับส่งสัญญาณ (Transceiver): สายเคเบิลแบบ OSFP-to-OSFP หรือ OSFP ไปยังหัวต่อแบบอื่นจำนวน 2 เส้นสำหรับสวิตช์/NIC ปลายทาง
- ระบบปฏิบัติการ: ตรวจสอบการรองรับสำหรับระบบปฏิบัติการปลายทาง (Linux, Windows, VMware)
- ไดรเวอร์: ดาวน์โหลดและติดตั้งไดรเวอร์ MLNX_OFED หรือไดรเวอร์ Windows ล่าสุดจาก NVIDIA
- การจัดการ Fabric: วางแผนการปรับใช้ Subnet Manager (SM) (แบบรวมศูนย์หรือแบบกระจายศูนย์)
- การระบายความร้อน: ตรวจสอบให้แน่ใจว่าเซิร์ฟเวอร์มีการไหลเวียนของอากาศที่เพียงพอเพื่อระบายความร้อนออกจากอะแดปเตอร์
