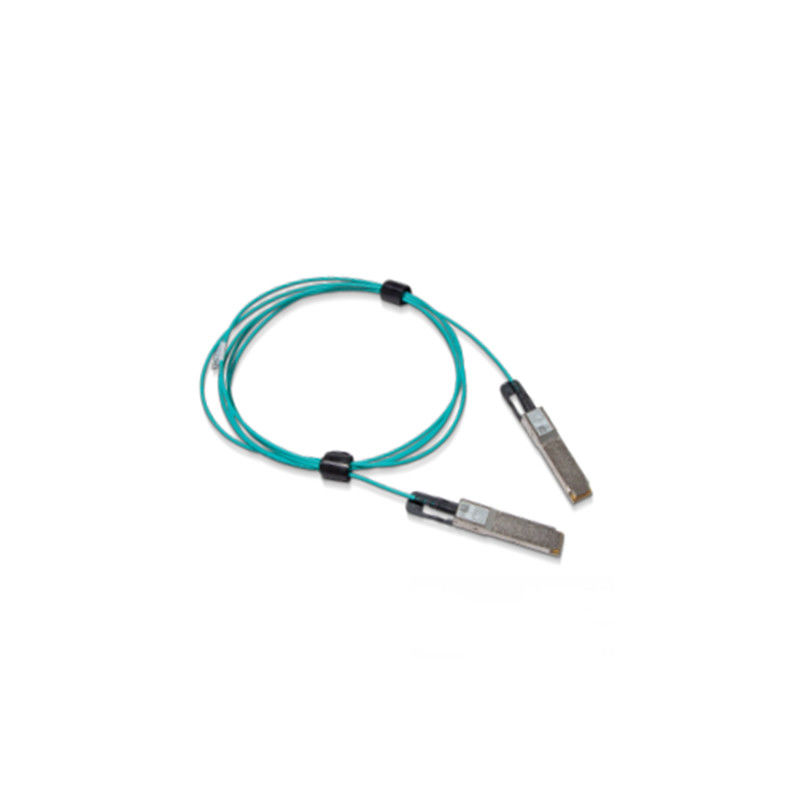

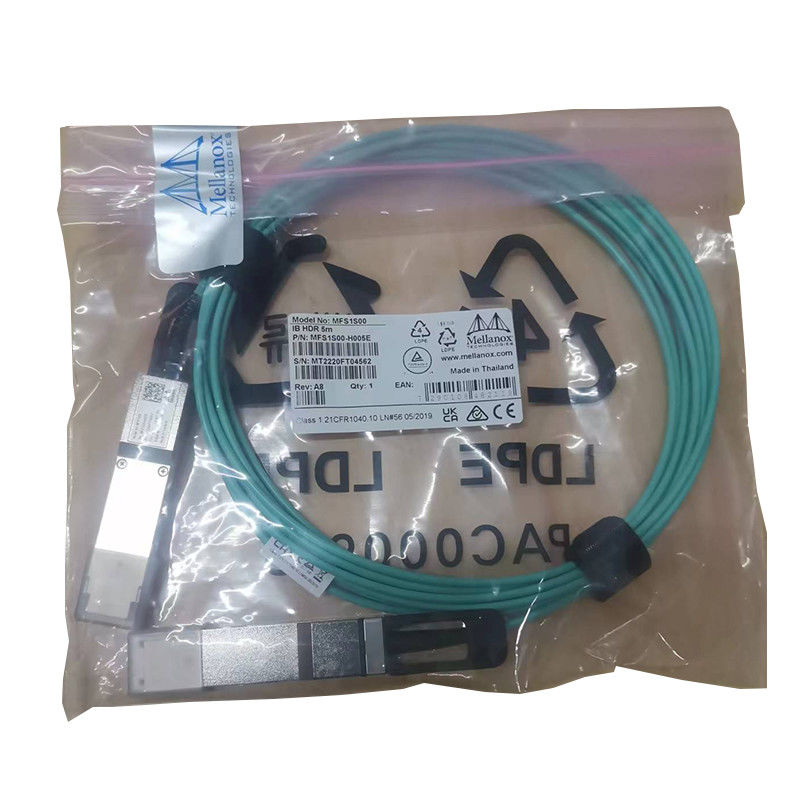

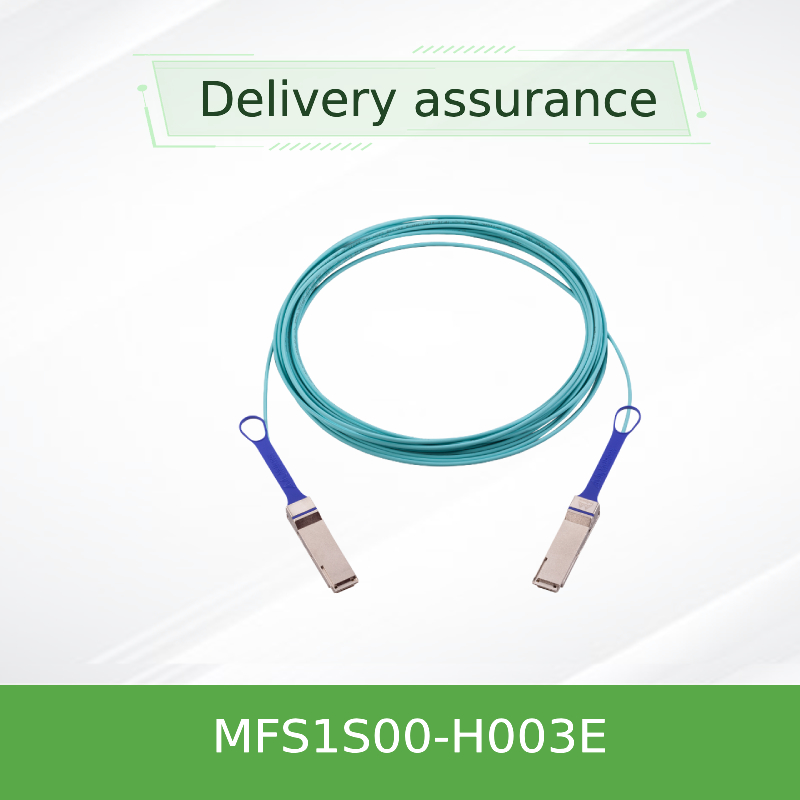

NVIDIA MFS1S00-H003E สายเคเบิลใยแก้วนำแสงแบบแอคทีฟ QSFP56 200Gb/s

ภาพรวมผลิตภัณฑ์

NVIDIA® MFS1S00-H003E นำเสนอเทคโนโลยีการเชื่อมต่อที่ล้ำสมัย—สายเคเบิลใยแก้วนำแสงแบบแอคทีฟ (AOC) QSFP56 ที่ออกแบบมาโดยเฉพาะสำหรับโครงสร้างพื้นฐาน InfiniBand HDR 200Gb/s และ 200 Gigabit Ethernet ประสิทธิภาพสูงนี้ สายเคเบิลใยแก้วนำแสง มอบแบนด์วิธและความสมบูรณ์ของสัญญาณที่ยอดเยี่ยม ซึ่งเป็นทางเลือกที่ดีกว่า สายเคเบิลใยแก้วนำแสงแบบพาสซีฟ แบบดั้งเดิม ด้วยเส้นใยแบบมัลติโหมด (MMF) สี่เส้นต่อการสิ้นสุดแต่ละครั้ง รองรับการปรับสัญญาณ PAM4 ที่อัตราข้อมูลสูงสุด 50 Gb/s จึงเป็นกระดูกสันหลังสำหรับประสิทธิภาพของศูนย์ข้อมูลยุคหน้า

ลักษณะสำคัญ

• ออกแบบมาสำหรับแอปพลิเคชัน InfiniBand HDR 200Gb/s และ 200GbE
• ใช้เทคโนโลยีการปรับสัญญาณ PAM4 4x 50Gb/s
• ฟอร์มแฟกเตอร์ QSFP56 แบบ Hot-pluggable ที่สอดคล้องกับ SFF-8665
• ความสมบูรณ์ของสัญญาณขั้นสูงพร้อมแอมพลิจูด Rx และการเน้นย้ำล่วงหน้าแบบตั้งโปรแกรมได้
• ระยะทางไกลสูงสุด 100 ม. บนใยแก้วนำแสงแบบมัลติโหมด
• แหล่งจ่ายไฟ 3.3V เดี่ยวพร้อมการใช้พลังงานทั่วไป 5.0W ต่อปลาย
• การตรวจสอบการวินิจฉัยแบบดิจิทัล (DDM) ที่ครอบคลุมผ่าน SFF-8636 I²C
• เป็นไปตามมาตรฐาน RoHS เพื่อความปลอดภัยด้านสิ่งแวดล้อม

เทคโนโลยีหลัก

AOC ขั้นสูงนี้ใช้ประโยชน์จากเทคโนโลยี VCSEL (Vertical Cavity Surface-Emitting Laser) ร่วมกับความสามารถในการปรับเวลาใหม่ที่ใช้ DSP ที่ซับซ้อน ยังคงเป็นไปตามมาตรฐานอุตสาหกรรมที่สำคัญ รวมถึง SFF-8665, SFF-8636 และ IEEE 802.3bs สำหรับแอปพลิเคชัน 200GbE ระบบ DDM ในตัวช่วยให้สามารถตรวจสอบพารามิเตอร์การทำงานแบบเรียลไทม์ รวมถึงอุณหภูมิ แรงดันไฟฟ้า กระแสไบอัสเลเซอร์ และกำลังแสงต่อเลน ซึ่งให้ข้อมูลที่จำเป็นสำหรับการประเมินสุขภาพเครือข่ายและการบำรุงรักษาเชิงคาดการณ์

หลักการทำงาน

สายเคเบิลทำงานโดยการแปลงสัญญาณไฟฟ้าเป็นสัญญาณแสงโดยใช้เครื่องส่งสัญญาณ VCSEL ในตัว สัญญาณแสงเหล่านี้จะแพร่กระจายผ่านใยแก้วนำแสงแบบมัลติโหมดและถูกแปลงกลับเป็นสัญญาณไฟฟ้าที่ขั้วรับ การปรับปรุงความสมบูรณ์ของสัญญาณในตัว—รวมถึงการปรับสมดุลแบบตั้งโปรแกรมได้ การเน้นย้ำล่วงหน้า และการกู้คืนข้อมูลนาฬิกา (CDR)—ช่วยให้มั่นใจได้ถึงประสิทธิภาพที่แข็งแกร่งตลอดความยาวของลิงก์ทั้งหมด ซึ่งแสดงถึงความก้าวหน้าที่สำคัญกว่า สายเคเบิลใยแก้วนำแสงแบบพาสซีฟ เทคโนโลยี

แอปพลิเคชัน

เหมาะสำหรับสภาพแวดล้อมการประมวลผลประสิทธิภาพสูง (HPC) โครงสร้างพื้นฐานศูนย์ข้อมูลคลาวด์ แกนกลางเครือข่ายองค์กร และการปรับใช้เวิร์กโหลด AI/ML ได้รับการปรับให้เหมาะสมโดยเฉพาะสำหรับระบบ InfiniBand HDR 200G และการเชื่อมต่อ 200GbE ระหว่างแพลตฟอร์มสวิตชิ่งสมัยใหม่ รวมถึง NVIDIA SN3700 และ SN4600 series

ข้อมูลจำเพาะและข้อมูลการสั่งซื้อ

ข้อดี

สายเคเบิลใยแก้วนำแสง นี้ให้ความสมบูรณ์ของสัญญาณที่ยอดเยี่ยมและความสามารถในการเข้าถึงที่ขยายออกไป ซึ่งเกินกว่า DAC แบบพาสซีฟหรือ สายเคเบิลใยแก้วนำแสงแบบพาสซีฟ แบบเดิมๆ ความสามารถในการวินิจฉัยในตัวช่วยลดเวลาในการแก้ไขปัญหาได้อย่างมาก ในขณะที่การออกแบบแบบ hot-pluggable ช่วยอำนวยความสะดวกในการบำรุงรักษาและการปรับขนาดในสภาพแวดล้อมศูนย์ข้อมูลที่มีความหนาแน่นสูง

บริการและการสนับสนุน

เราให้การคุ้มครองการรับประกันที่ครอบคลุม การจัดส่งที่รวดเร็วจากสินค้าคงคลังมูลค่ากว่า 10 ล้านดอลลาร์ และบริการให้คำปรึกษาด้านเทคนิคตลอด 24 ชั่วโมงทุกวัน ทีมงานเฉพาะของเราให้การสนับสนุนการผสานรวมอย่างสมบูรณ์และการตรวจสอบความเข้ากันได้เพื่อให้แน่ใจว่าการปรับใช้โครงสร้างพื้นฐานเครือข่ายของคุณเป็นไปอย่างราบรื่น

คำถามที่พบบ่อย

ถาม: AOC นี้แตกต่างจากโซลูชันสายเคเบิลแบบพาสซีฟอย่างไร
ตอบ: สายเคเบิลใยแก้วนำแสงแบบแอคทีฟนี้มีอุปกรณ์อิเล็กทรอนิกส์ในตัวสำหรับการปรับเวลาสัญญาณใหม่และการปรับปรุงความสมบูรณ์ ทำให้สามารถส่งสัญญาณได้ไกลขึ้นอย่างมาก (สูงสุด 100 ม.) เมื่อเทียบกับ สายเคเบิลใยแก้วนำแสงแบบพาสซีฟ หรือทางเลือก Direct Attach Copper (DAC)

ถาม: สายเคเบิลนี้เข้ากันได้กับอุปกรณ์สวิตชิ่ง 100GbE หรือไม่
ตอบ: ได้รับการออกแบบมาโดยเฉพาะสำหรับโปรโตคอล 200Gb/s สำหรับความเข้ากันได้กับ 100GbE โปรดดูเมทริกซ์ความเข้ากันได้ของสวิตช์เฉพาะ หรือพิจารณา สายเคเบิลใยแก้วนำแสง รุ่นอื่น

ถาม: ผลิตภัณฑ์มีขีดความสามารถในการวินิจฉัยแบบดิจิทัลหรือไม่
ตอบ: ใช่ มี DDM (Digital Diagnostic Monitoring) ที่ครอบคลุมสำหรับการตรวจสอบพารามิเตอร์อุณหภูมิ พลังงาน และแรงดันไฟฟ้าแบบเรียลไทม์

ข้อควรระวัง

รักษารัศมีการโค้งงอขั้นต่ำ 30 มม. ใช้สายรัดข้อมือ ESD เสมอในระหว่างขั้นตอนการจัดการ ตรวจสอบให้แน่ใจว่าอุณหภูมิของเคสการทำงานยังคงอยู่ภายในพารามิเตอร์ 0°C ถึง 70°C ผลิตภัณฑ์นี้เป็นไปตามมาตรฐาน Class 1 Laser ตามมาตรฐาน IEC 60825-1 และ 21 CFR 1040 ปฏิบัติตามแนวทางอุปกรณ์ FCC Class A ทั้งหมดสำหรับสภาพแวดล้อมการติดตั้งเชิงพาณิชย์
