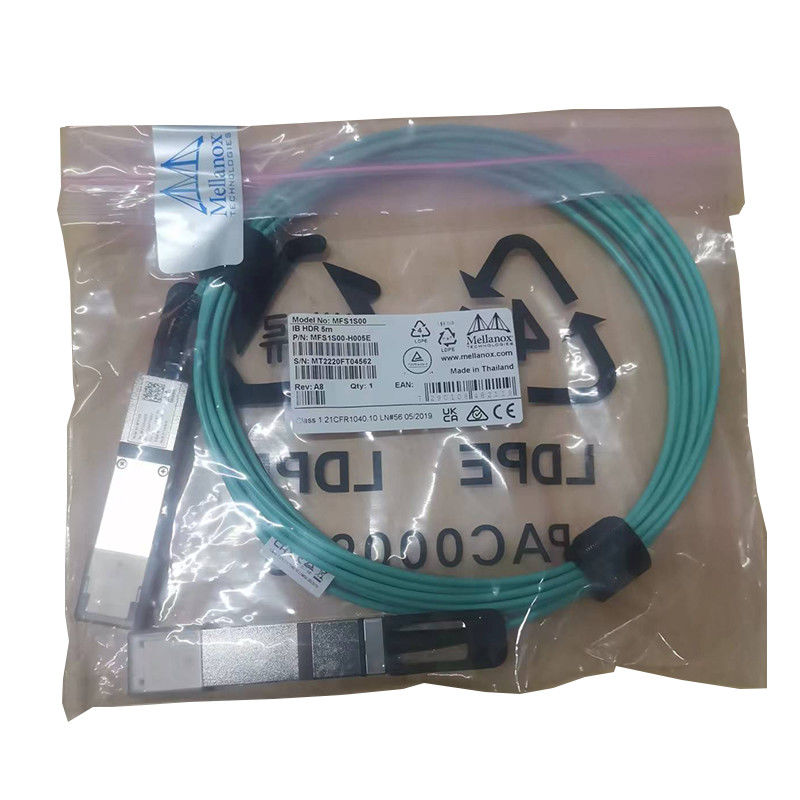

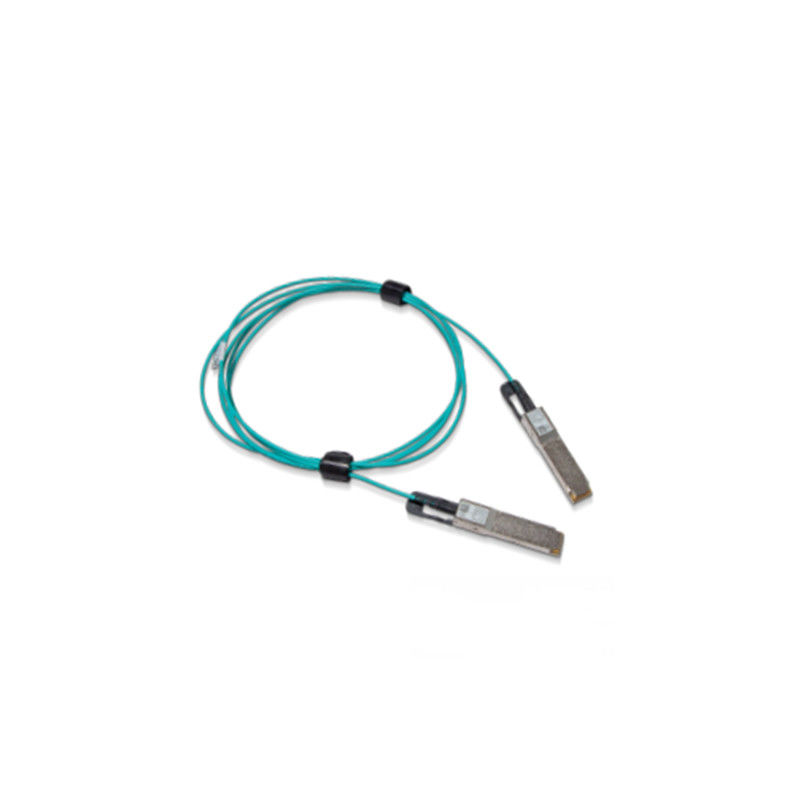

NVIDIA MFS1S00-H005V สายเคเบิลใยแก้วนำแสงแบบแอคทีฟ QSFP56 ขนาด 200Gb/s

ภาพรวมผลิตภัณฑ์

NVIDIA® MFS1S00-H005V เป็นสายเคเบิลใยแก้วนำแสงแบบแอคทีฟ (AOC) QSFP56 ประสิทธิภาพสูงที่ออกแบบมาสำหรับระบบ InfiniBand HDR ขนาด 200Gb/s และระบบ Gigabit Ethernet ขนาด 200 Gigabit สายเคเบิลนี้เป็น สายเคเบิลใยแก้วนำแสง ที่ให้โซลูชันที่มีความเสถียรและมีความหน่วงต่ำ ซึ่งเหนือกว่าข้อจำกัดของ สายเคเบิลใยแก้วนำแสงแบบพาสซีฟ แบบดั้งเดิม โดยมีการรวมเส้นใยแบบมัลติโหมด (MMF) สี่เส้นต่อการสิ้นสุดแต่ละครั้ง โดยแต่ละเส้นรองรับการปรับสัญญาณ PAM4 ที่อัตราข้อมูลสูงสุด 50 Gb/s ซึ่งให้แบนด์วิดท์และความน่าเชื่อถือที่ยอดเยี่ยมสำหรับการเชื่อมต่อศูนย์ข้อมูลสมัยใหม่

คุณสมบัติหลัก

• รองรับอัตราข้อมูล 200Gb/s สำหรับ InfiniBand HDR และ 200GbE
• การปรับสัญญาณ 4x 50Gb/s PAM4 ต่อเลน
• รูปแบบ QSFP56 แบบ Hot-pluggable (สอดคล้องกับ SFF-8665)
• ปรับขนาดแอมพลิจูดเอาต์พุต Rx และการเน้นย้ำล่วงหน้าได้
• ระยะทางสูงสุด 100 เมตรบนใยแก้วนำแสงแบบมัลติโหมด
• แหล่งจ่ายไฟ 3.3V เดี่ยว; การใช้พลังงานทั่วไป: 5.0W ต่อปลาย
• การตรวจสอบการวินิจฉัยแบบดิจิทัล (DDM) แบบบูรณาการผ่านอินเทอร์เฟซ SFF-8636 I²C
• เป็นไปตามมาตรฐาน RoHS และออกแบบมาสำหรับการใช้งานที่มีความหนาแน่นสูง

เทคโนโลยีหลัก

AOC นี้ใช้เทคโนโลยี VCSEL (Vertical Cavity Surface-Emitting Laser) และการปรับเวลาใหม่แบบ DSP ขั้นสูง สอดคล้องกับมาตรฐานอุตสาหกรรมที่สำคัญ ได้แก่ SFF-8665, SFF-8636 และ IEEE 802.3bs สำหรับ 200GbE ฟังก์ชัน DDM แบบบูรณาการช่วยให้สามารถตรวจสอบอุณหภูมิ แรงดันไฟฟ้า กระแสไบอัสเลเซอร์ และกำลังแสงสำหรับแต่ละเลนได้แบบเรียลไทม์ ซึ่งให้ข้อมูลเชิงลึกที่สำคัญสำหรับสุขภาพของเครือข่ายและการแจ้งเตือนก่อนเกิดความล้มเหลว

หลักการทำงาน

สายเคเบิลจะแปลงสัญญาณไฟฟ้าเป็นสัญญาณแสงโดยใช้เครื่องส่งสัญญาณ VCSEL แบบบูรณาการ สัญญาณแสงเหล่านี้จะถูกส่งผ่านใยแก้วนำแสงแบบมัลติโหมดและแปลงกลับเป็นสัญญาณไฟฟ้าที่ปลายรับ คุณสมบัติความสมบูรณ์ของสัญญาณในตัว—รวมถึงการปรับสมดุลที่ตั้งโปรแกรมได้ การเน้นย้ำล่วงหน้า และการกู้คืนข้อมูลนาฬิกา (CDR)—ช่วยให้มั่นใจได้ถึงประสิทธิภาพที่แข็งแกร่งตลอดความยาวของลิงก์ ซึ่งเป็นข้อได้เปรียบที่สำคัญเหนือกว่า สายเคเบิลใยแก้วนำแสงแบบพาสซีฟ.

แอปพลิเคชัน

เหมาะสำหรับคลัสเตอร์การประมวลผลประสิทธิภาพสูง (HPC) ศูนย์ข้อมูลคลาวด์ เครือข่ายหลักขององค์กร และโครงสร้างพื้นฐานเวิร์กโหลด AI/ML ออกแบบมาโดยเฉพาะสำหรับระบบ 200G InfiniBand HDR และการเชื่อมต่อ 200GbE ระหว่างสวิตช์สมัยใหม่ เช่น NVIDIA SN3700 และ SN4600 series

ข้อมูลจำเพาะและข้อมูลการสั่งซื้อ

ข้อดี

สายเคเบิลใยแก้วนำแสง ประสิทธิภาพสูงนี้ให้ความสมบูรณ์ของสัญญาณที่เหนือกว่าและระยะทางที่ไกลกว่าเมื่อเทียบกับ DAC แบบพาสซีฟหรือ สายเคเบิลใยแก้วนำแสงแบบพาสซีฟ มาตรฐาน การวินิจฉัยแบบบูรณาการช่วยลดเวลาในการแก้ไขปัญหา และการออกแบบแบบ hot-pluggable ช่วยลดความซับซ้อนในการบำรุงรักษาและการปรับขนาดในสภาพแวดล้อมศูนย์ข้อมูลที่มีความหนาแน่นสูง

บริการและการสนับสนุน

เรามีการรับประกันที่ครอบคลุม การจัดส่งที่รวดเร็วจากสินค้าคงคลังมูลค่ากว่า $10 ล้าน และการให้คำปรึกษาด้านเทคนิคตลอด 24 ชั่วโมงทุกวัน ทีมผู้เชี่ยวชาญของเราให้การสนับสนุนการผสานรวมอย่างเต็มรูปแบบและการรับประกันความเข้ากันได้สำหรับการใช้งานที่ราบรื่น

คำถามที่พบบ่อย

ถาม: อะไรคือความแตกต่างระหว่าง AOC นี้กับสายเคเบิลแบบพาสซีฟ
ตอบ: สายเคเบิลใยแก้วนำแสงแบบแอคทีฟนี้มีอุปกรณ์อิเล็กทรอนิกส์ในตัวสำหรับการปรับเวลาใหม่และความสมบูรณ์ของสัญญาณ ทำให้สามารถใช้งานได้ในระยะทางที่ไกลกว่ามาก (สูงสุด 100 เมตร) กว่า สายเคเบิลใยแก้วนำแสงแบบพาสซีฟ หรือสายเคเบิล Direct Attach Copper (DAC)

ถาม: เข้ากันได้กับสวิตช์ 100GbE หรือไม่
ตอบ: ออกแบบมาสำหรับโปรโตคอล 200Gb/s สำหรับความเข้ากันได้กับ 100GbE โปรดตรวจสอบเมทริกซ์ความเข้ากันได้ของสวิตช์เฉพาะ หรือพิจารณา สายเคเบิลใยแก้วนำแสง รุ่นอื่น

ถาม: รองรับการวินิจฉัยแบบดิจิทัลหรือไม่
ตอบ: ใช่ มี DDM (Digital Diagnostic Monitoring) เต็มรูปแบบสำหรับการตรวจสอบอุณหภูมิ พลังงาน และแรงดันไฟฟ้าแบบเรียลไทม์

ข้อควรระวัง

ห้ามงอสายเคเบิลต่ำกว่ารัศมี 30 มม. ใช้สายรัดข้อมือ ESD เสมอเมื่อใช้งาน ตรวจสอบให้แน่ใจว่าอุณหภูมิของตัวเครื่องยังคงอยู่ระหว่าง 0°C ถึง 70°C ผลิตภัณฑ์เป็นไปตามมาตรฐาน Class 1 Laser ตาม IEC 60825-1 และ 21 CFR 1040 ปฏิบัติตามแนวทางอุปกรณ์ FCC Class A ทั้งหมดสำหรับสภาพแวดล้อมเชิงพาณิชย์
