ชื่อแบรนด์:
Mellanox
หมายเลขรุ่น:
MFS1S00-H030V
ติดต่อเรา
การแนะนำ

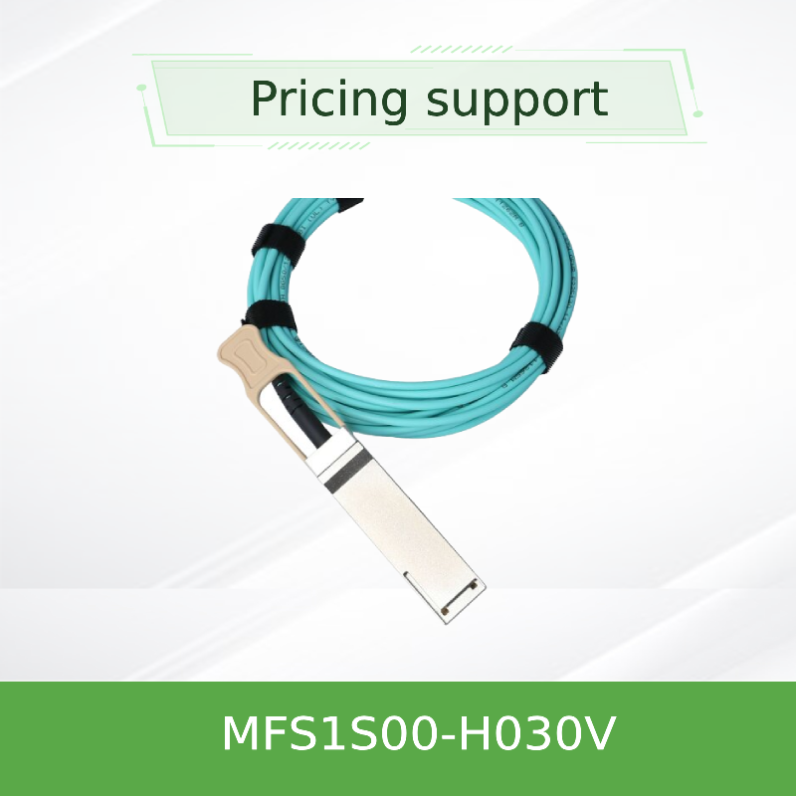

NVIDIA® MFS1S00 เป็นสายออปติคอล (AOC) ที่ใช้ QSFP56 VCSEL (Vertical Cavity Surface-Emitting Laser) ซึ่งออกแบบมาเพื่อใช้ในระบบ 200Gb/s InfiniBand (IB) HDR (อัตราข้อมูลสูง)
MFS1S00 AOC มีความหนาแน่นของพอร์ตสูงและสามารถกำหนดค่าได้ และมีระยะการเข้าถึงที่ยาวกว่าสายเคเบิลทองแดงแบบพาสซีฟในศูนย์ข้อมูลมากเนื่องจาก AOC เป็นแบบ hot pluggable จึงติดตั้งและเปลี่ยนได้ง่าย
MFS1S00 มีพอร์ต QSFP56 ที่สอดคล้องกับมาตรฐาน SFF-8665 ที่ด้านไฟฟ้าไปยังระบบโฮสต์ประกอบด้วยตัวรับส่งสัญญาณใยแก้วนำแสงแบบหลายโหมด (MMF) สี่ตัวต่อปลาย แต่ละอันทำงานที่อัตราข้อมูลสูงสุด 50Gb/s
MFS1S00 เสนอการรีไทมที่เลือกได้ต่อเลนสำหรับทั้งตัวส่งและตัวรับแบบออปติคัลที่อัตราสูงสุด 50Gb/s
โซลูชันสายเคเบิลคุณภาพเฉพาะของ NVIDIA ให้การเชื่อมต่อที่ประหยัดพลังงานสำหรับการเชื่อมต่อระหว่างศูนย์ข้อมูลช่วยให้มีแบนด์วิธของพอร์ต ความหนาแน่น และความสามารถในการกำหนดค่าที่สูงขึ้นด้วยต้นทุนที่ต่ำ และลดความต้องการพลังงานในศูนย์ข้อมูลการทดสอบการผลิตที่เข้มงวดช่วยให้มั่นใจได้ถึงประสบการณ์การติดตั้ง ประสิทธิภาพ และความทนทานที่ดีที่สุดเมื่อแกะกล่อง
คุณสมบัติที่สำคัญ
รองรับ IBTA IB HDR
สูงสุด 200Gb/s
การมอดูเลต PAM4 4x 50Gb/s
แอมพลิจูดเอาต์พุต Rx ที่ตั้งโปรแกรมได้และการเน้นล่วงหน้า
พอร์ต QSFP56 ที่รองรับ SFF-8665
แหล่งจ่ายไฟ 3.3V เดียว
การใช้พลังงาน 5.0W (ประเภท, ปลายแต่ละด้าน, พร้อมการรีไทม์มิ่ง)
ยาวถึง 100m
ปลั๊กร้อน
เป็นไปตาม RoHS
อินเทอร์เฟซการจัดการ I2C ที่สอดคล้องกับ SFF-8636
แอพพลิเคชั่น
รองรับระบบ HDR InfiniBand 200Gb
รองรับ 200 GbE ระหว่างสวิตช์ SN3700 และ SN4600
คุณสมบัติที่สำคัญ
เข้าถึงได้ตั้งแต่ 30 ถึง 100 เมตร
ลิงค์ออปติคัลที่มีต้นทุนต่ำที่สุดและใช้พลังงานต่ำที่สุด
ชุดสายเคเบิลที่สมบูรณ์โดยไม่มีขั้วต่อออปติคอล
มีให้ในรูปแบบเดียวกับสาย DAC
ข้อเสนอผลิตภัณฑ์ 25/50/100/200/400G ที่กว้างขวางสำหรับทุกความต้องการ
ผ่านการทดสอบและรับรองในระบบ NVIDIA GPU, DGX™, EGX™ และ DPU
ประโยชน์
สายไฟเบอร์แบบบางช่วยให้การไหลเวียนของอากาศเย็นลงได้สูงสุด
น้ำหนักเบาทำให้สามารถวิ่งไฟเบอร์หนาแน่นได้ด้วยการรองรับที่น้อยที่สุด
ไม่มีตัวเชื่อมต่อออปติก MPO เพิ่มความน่าเชื่อถือและลดการบำรุงรักษา
ออกแบบและผลิตโดย LinkX Optics
โรงงาน 100 เปอร์เซ็นต์ผ่านการทดสอบในระบบ live switching และระบบที่ใช้ GPU
ได้รับการออกแบบให้เหนือกว่ามาตรฐาน BER ของอุตสาหกรรม IEEE เพื่อการทำงานที่เชื่อถือได้ภายใต้สภาวะการทำงานที่สมบุกสมบัน
| ไฮไลท์ |
| * อัตราข้อมูลสูงสุด 200Gb/s |
| * แอมพลิจูดเอาต์พุต Rx ที่ตั้งโปรแกรมได้และการเน้นล่วงหน้า |
| * อีควอไลเซอร์อินพุต Tx ที่ตั้งโปรแกรมได้ |
| * ระยะเวลาที่เลือกได้ |
| * พอร์ต QSFP28 ที่รองรับ SFF-8665 |
| * แหล่งจ่ายไฟ 3.3V เดียว |
| * การกระจายพลังงาน 2.2W (โดยทั่วไป ปลายแต่ละด้านมีการจับเวลาใหม่) |
| * BER ต่ำ |
| * ยาวสูงสุด 100 ม |
| * ปลั๊กร้อน |
| * เป็นไปตาม RoHS |
| * อินเทอร์เฟซการจัดการ I2C ที่สอดคล้องกับ SFF-8636 |
| MFS1S00-H003V | สายเคเบิลออปติคัลที่ใช้งาน, สูงสุด 200Gb/s VPI (IB HDR & 200GbE), QSFP56, 3 ม. |
| MFS1S00-H005V | สายเคเบิลออปติคัลที่ใช้งาน, สูงสุด 200Gb/s VPI (IB HDR & 200GbE), QSFP56, 5 ม. |
| MFS1S00-H010V | สายเคเบิลออปติคอลที่ใช้งาน, สูงสุด 200Gb/s VPI (IB HDR & 200GbE), QSFP56, 10 ม. |
| MFS1S00-H015V | สายเคเบิลออปติคัลที่ใช้งาน, สูงสุด 200Gb/s VPI (IB HDR & 200GbE), QSFP56, 15 ม. |
| MFS1S00-H020V | สายเคเบิลออปติคอลที่ใช้งาน, สูงสุด 200Gb/s VPI (IB HDR & 200GbE), QSFP56, 20 ม. |
| MFS1S00-H030V | สายเคเบิลออปติคัลที่ใช้งาน, สูงสุด 200Gb/s VPI (IB HDR & 200GbE), QSFP56, 30 ม. |
| MFS1S00-H050V | สายเคเบิลออปติคัลที่ใช้งาน, สูงสุด 200Gb/s VPI (IB HDR & 200GbE), QSFP56, 50 ม. |
| MFS1S00-H100V | สายเคเบิลออปติคัลที่ใช้งาน, สูงสุด 200Gb/s VPI (IB HDR & 200GbE), QSFP56, 100 ม. |
คะแนนสูงสุดสัมบูรณ์คือคะแนนที่เกินกว่าความเสียหายที่อาจเกิดขึ้นกับอุปกรณ์
การทำงานที่ยืดเยื้อระหว่างข้อกำหนดการทำงานและพิกัดสูงสุดที่แน่นอนไม่ได้มีวัตถุประสงค์ และอาจทำให้อุปกรณ์เสื่อมสภาพอย่างถาวร
|
พารามิเตอร์
|
นาที
|
สูงสุด
|
หน่วย
|
|---|---|---|---|
| แรงดันไฟฟ้า | -0.3 | 3.6 | วี |
| แรงดันไฟฟ้าขาเข้า | -0.3 | 3.465 | วี |
| ควบคุมแรงดันไฟฟ้าขาเข้า | -0.3 | 4.0 | วี |
| เกณฑ์ความเสียหาย | 3.4 | --- | เดซิเบล |
ตารางนี้แสดงข้อกำหนดด้านสิ่งแวดล้อมของผลิตภัณฑ์
|
พารามิเตอร์
|
นาที
|
สูงสุด
|
หน่วย
|
|---|---|---|---|
| อุณหภูมิในการจัดเก็บ | -40 | 85 | องศาเซลเซียส |
ส่วนนี้แสดงช่วงของค่าสำหรับการทำงานปกติการกรองแหล่งจ่ายไฟของบอร์ดโฮสต์ควรได้รับการออกแบบตามคำแนะนำในข้อกำหนดของคณะกรรมการ SFF
|
พารามิเตอร์
|
นาที
|
ประเภท
|
สูงสุด
|
หน่วย
|
|---|---|---|---|---|
| แรงดันไฟ (Vซีซี) | 3.135 | 3.3 | 3.465 | วี |
| การกระจายพลังงาน (ปลายแต่ละด้าน, การปรับใหม่ในทุกเลน) | --- | 4.8 | 5.0 | ว |
| การจ่ายสัญญาณรบกวน (10Hz – 10MHz) | 66 | --- | --- | เอ็มวีพีพี |
| อุณหภูมิกรณีการใช้งาน | 0 | --- | 701 | องศาเซลเซียส |
| ความชื้นสัมพัทธ์ในการทำงาน | 5 | --- | 85 | % |
หมายเหตุ:
สำหรับการกำหนดค่าที่ทดสอบกับ AOC โปรดดูรายงานการรับรองผลิตภัณฑ์ระดับระบบ (SLP)
AOC รองรับการเลือกอัตราซึ่งควบคุมโดยการเขียนเพื่อลงทะเบียน 0x57-0x58บิต 2 บิตถูกกำหนดสำหรับเลนรับแต่ละเลนในหน่วยไบต์ 0x57 (87dec, Rxn_Rate_Select) และสองบิตสำหรับเลนส่งสัญญาณแต่ละเลนในหน่วยไบต์ 0x58 (88dec, Txn_Rate_Select) เพื่อระบุบิตเรตสูงสุดสี่บิต ตามที่กำหนดไว้ใน SFF-8636 Rev 2.9.2 ตารางที่ 6 -5 XN_RATE_SELECT การเข้ารหัสเลนทั้งสี่จำเป็นต้องมีค่าการเลือกอัตราเดียวกัน
ตารางด้านล่างระบุอัตราสำหรับการตั้งค่าการเลือกอัตราแต่ละรายการ
|
อัตราเลือกค่า
|
อัตราการดำเนินงาน (GBd)
|
|---|---|
| 10 | 25.78125 NRZ (EDR) |
| 11 | 26.56250 PAM4 (เอชดีอาร์) |
| พารามิเตอร์ | ค่า | หน่วย | |
|---|---|---|---|
| เส้นผ่านศูนย์กลาง | 3 +/-0.2 | มม | |
| รัศมีโค้งต่ำสุด | 30 | มม | |
| ความทนทานต่อความยาว | ความยาว < 5 ม | +300 /-0 | มม |
| 5 ม. ≤ ความยาว < 50 ม | +500 / -0 | ||
| ความยาว 50 ม. ≤ | +1000 /-0 | ||
| สีของสายเคเบิล | อควา | --- | |
| แบบอย่าง | คำอธิบาย |
| MFS1S00-H030V | สายเคเบิล Mellanox AOC DAC 200Gb 100Gb 25Gb 40Gb 5M 10M 15M 20M 30M QSFP28 QSFP56 |
| MFS1S00-H030V | สายเคเบิล Mellanox ฝ่าวงล้อม 200Gb 100Gb 25Gb 40Gb 5M 10M 15M 20M 30M QSFP28 QSFP56 |
| MFS1S00-H030V | Mellanox สายทองแดงแบบพาสซีฟ 200Gb 100Gb 25Gb 40Gb 5M 10M 15M 20M 30M QSFP28 QSFP56 |
| MFS1S00-H030V | mellanox infiniband สาย 200Gb 100Gb 25Gb 40Gb 5M 10M 15M 20M 30M QSFP28 QSFP56 |
| MFS1S00-H030V | สายเคเบิลคอนโซล 200Gb 100Gb 25Gb 40Gb 5M 10M 15M 20M 30M QSFP28 QSFP56 |
| MFS1S00-H030V | สายเคเบิลใยแก้วที่ใช้งาน 200Gb 100Gb 25Gb 40Gb 5M 10M 15M 20M 30M QSFP28 QSFP56 |
| MFS1S00-H030V | สาย hdr 200Gb 100Gb 25Gb 40Gb 5M 10M 15M 20M 30M QSFP28 QSFP56 |
| MFS1S00-H030V | สายเคเบิลแยก Mellanox 200Gb 100Gb 25Gb 40Gb 5M 10M 15M 20M 30M QSFP28 QSFP56 |
| MFS1S00-H030V | สายเคเบิล mellanox edr 200Gb 100Gb 25Gb 40Gb 5M 10M 15M 20M 30M QSFP28 QSFP56 |
| MFS1S00-H030V | สายเชื่อมต่อความเร็วสูง 200Gb 100Gb 25Gb 40Gb 5M 10M 15M 20M 30M QSFP28 QSFP56 |
| MFS1S00-H030V | สายเชื่อมต่อที่รวดเร็ว 200Gb 100Gb 25Gb 40Gb 5M 10M 15M 20M 30M QSFP28 QSFP56 |
| MFS1S00-H030V | สายเคเบิลอีเธอร์เน็ต 200Gb 100Gb 25Gb 40Gb 5M 10M 15M 20M 30 QSFP28 QSFP56 |
| MFS1S00-H030V | สายเคเบิล InfiniBand 200Gb 100Gb 25Gb 40Gb 5M 10M 15M 20M 30M QSFP28 QSFP56 |
| MFS1S00-H030V | สาย hdr 200Gb 100Gb 25Gb 40Gb 5M 10M 15M 20M 30M QSFP28 QSFP56 |
