ชื่อแบรนด์:
Mellanox
หมายเลขรุ่น:
MFS1S50-H010E

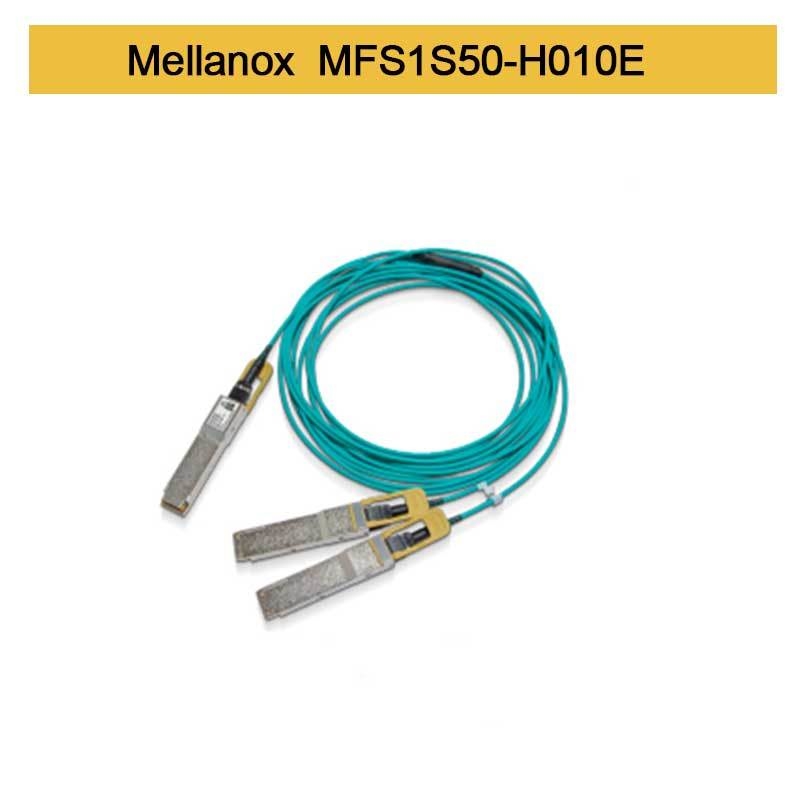

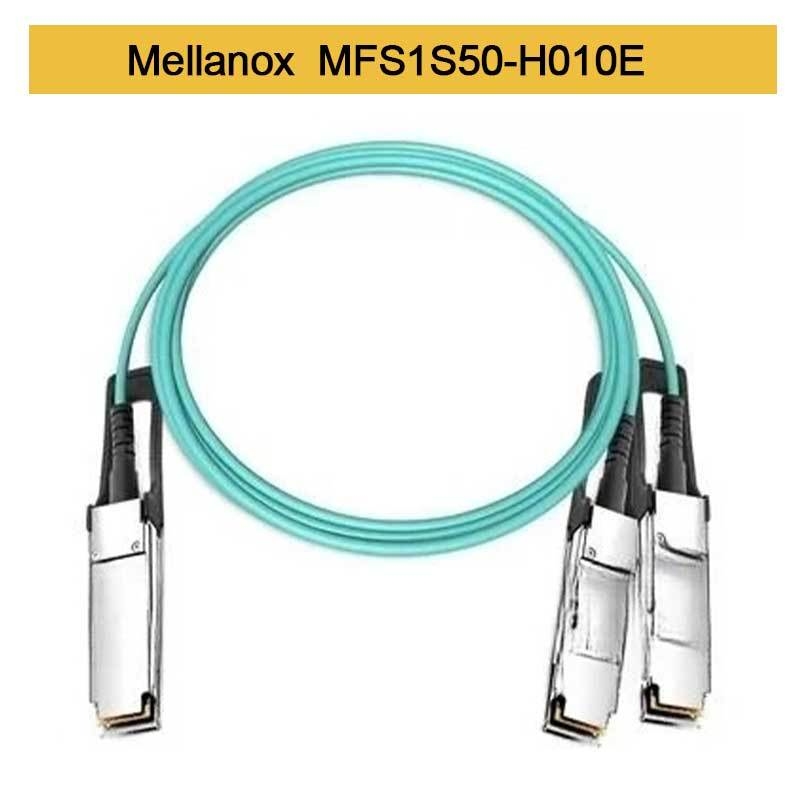

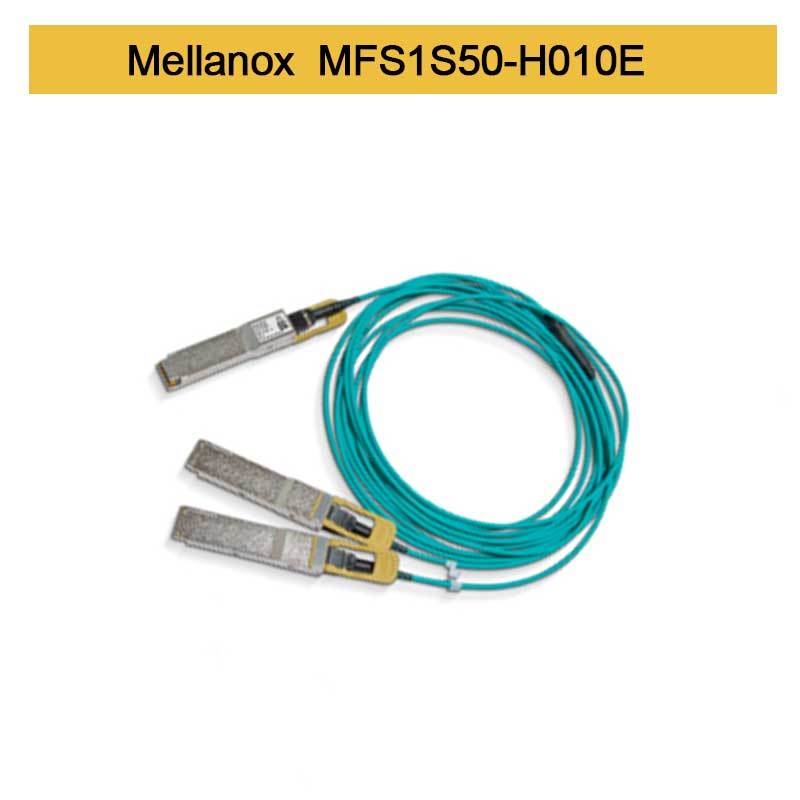

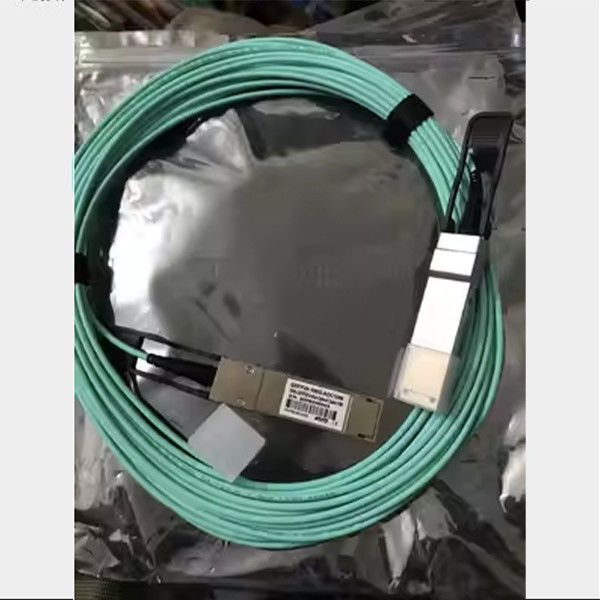

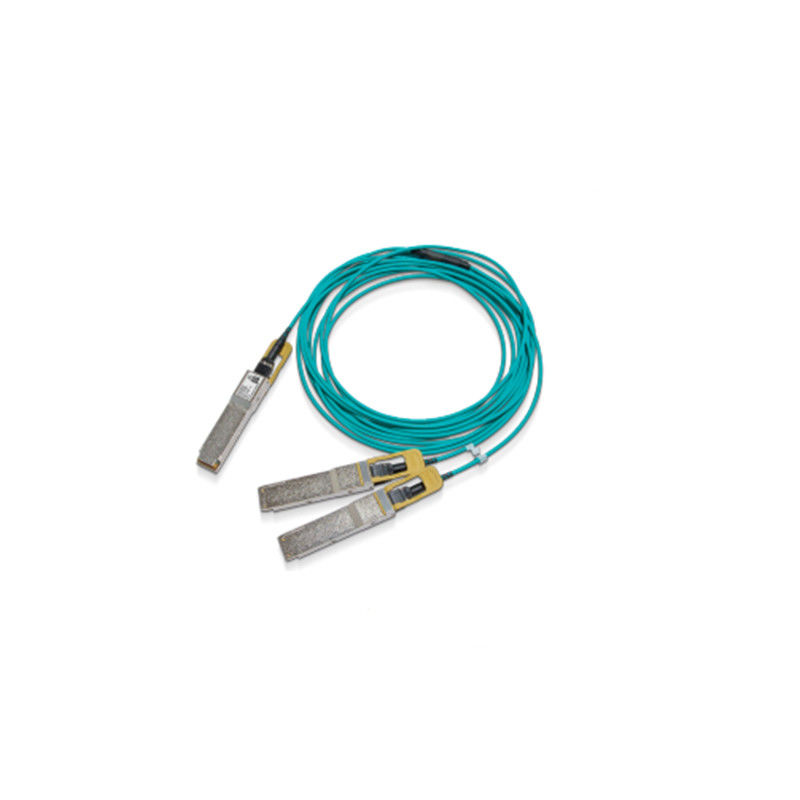

Mellanox® MFS1S50-HxxxE เป็น QSFP56 VCSEL-based (Vertical Cavity Surface-Emitting Laser)ค่าประหยัด 200Gb/s ถึง 2 x 100Gb/s สายไฟฟ้าแยกแสง (AOC) ที่ใช้ได้ในระบบ InfiniBand HDR (High Data Rate) 200Gb/s.
สาย MFS1S50-HxxxE เป็นที่สอดคล้องกับ SFF-8665 สําหรับ QSFP56 โปรแกรม pluggableมันให้ความเชื่อมต่อระหว่างหน่วยระบบที่มีตัวเชื่อม 200Gb / s ในด้านหนึ่งและตัวเชื่อม 100Gb / s ที่แยกกันสองด้านในด้านอื่น, เช่นสวิตช์และเซอร์เวอร์สองตัว คาเบลเชื่อมสัญญาณข้อมูลจากแต่ละคู่ MMF (Multi Mode Fiber) ในปลาย QSFP56 ตัวเดียวไปยังคู่คู่ของแต่ละปลาย QSFP56 มัลติพอร์ทแต่ละปลายของสาย QSFP56 ประกอบด้วย EEPROM ให้ข้อมูลการติดตามผลิตภัณฑ์และสถานะ, ซึ่งสามารถอ่านโดยระบบเจ้าภาพ
การทดสอบการผลิตอย่างเข้มงวด รับประกันประสบการณ์การติดตั้งที่ดีที่สุด, ผลงานและความทนทาน
โซลูชั่นเคเบิลไฟเบอร์ทํางานคุณภาพพิเศษของ Mellanox® ให้การเชื่อมต่อที่ประหยัดต่อพลังงานสําหรับการเชื่อมต่อระหว่างศูนย์ข้อมูล,และลดความต้องการพลังงานในศูนย์ข้อมูล
NVIDIA® MFS1S50 เป็น QSFP56 VCSEL (Vertical Cavity Surface-Emitting Laser)ค่าใช้จ่ายที่ประสิทธิภาพดี 200Gb/s ถึง 2 x 100Gb/s สายไฟฟ้ากระจายไฟฟ้าออนไลน์ (AOC) ที่ใช้ได้ในระบบ HDR (High Data Rate) InfiniBand (IB) 200Gb/s.
สาย MFS1S50 เป็นที่สอดคล้องกับ SFF-8665 สําหรับ QSFP56 pluggable solutionมันให้ความเชื่อมต่อระหว่างหน่วยระบบที่มีตัวเชื่อม 200Gb / s ในด้านหนึ่งและตัวเชื่อม 100Gb / s ที่แยกกันสองด้านในด้านอื่น, เช่นสวิตช์และเซอร์เวอร์สองตัว คาเบลเชื่อมสัญญาณข้อมูลจากแต่ละคู่ MMF (Multi Mode Fiber) ในปลาย QSFP56 ตัวเดียวไปยังคู่คู่ของแต่ละปลาย QSFP56 มัลติพอร์ทแต่ละปลายของสาย QSFP56 ประกอบด้วย EEPROM ให้ข้อมูลการติดตามผลิตภัณฑ์และสถานะ, ซึ่งสามารถอ่านโดยระบบเจ้าภาพ
โซลูชั่นสายเคเบิลที่มีคุณภาพพิเศษของ NVIDIA ให้ความเชื่อมต่อที่ประหยัดในพลังงานสําหรับการเชื่อมต่อระหว่างศูนย์ข้อมูลและลดความต้องการพลังงานในศูนย์ข้อมูล.
การทดสอบการผลิตอย่างเข้มงวด รับประกันประสบการณ์การติดตั้งที่ดีที่สุด, ผลงานและความทนทาน
ข้อมูลการสั่งซื้อ
|
เลขของชิ้นสั่งซื้อ
|
คําอธิบาย
|
|---|---|
| MFS1S50-H003V | NVIDIA แอคติวออปติกเคเบิล 200Gb/s ถึง 2x100Gb/s IB HDR, QSFP56 ถึง 2xQSFP56, 3m |
| MFS1S50-H005V | NVIDIA แอคติวออปติกเคเบิล 200Gb/s ถึง 2x100Gb/s IB HDR, QSFP56 ถึง 2xQSFP56, 5m |
| MFS1S50-H010V | NVIDIA แอคทีฟ คาเบลออปติก 200Gb/s ถึง 2x100Gb/s IB HDR, QSFP56 ถึง 2xQSFP56, 10m |
| MFS1S50-H015V | NVIDIA แอคติวออปติกเคเบิล 200Gb/s ถึง 2x100Gb/s IB HDR, QSFP56 ถึง 2xQSFP56, 15m |
| MFS1S50-H020V | NVIDIA แอคติวออปติกเคเบิล 200Gb/s ถึง 2x100Gb/s IB HDR, QSFP56 ถึง 2xQSFP56, 20m |
| MFS1S50-H030V | NVIDIA แอคติวอปติกเคเบิล 200Gb/s ถึง 2x100Gb/s IB HDR, QSFP56 ถึง 2xQSFP56, 30m |
ปริมาตรความสามารถสูงสุดโดยสิ้นเชิง คือ ปริมาตรที่เกินกว่าจะเกิดความเสียหายต่ออุปกรณ์
การทํางานนานระหว่างรายละเอียดการใช้งานและความสามารถสูงสุดที่สมบูรณ์แบบไม่ได้ถูกกําหนดและอาจทําให้อุปกรณ์เสื่อมเสื่อมอย่างถาวร
|
ปริมาตร
|
นาที
|
แม็กซ์
|
หน่วย
|
|---|---|---|---|
| ความดันไฟฟ้า | - 03 | 3.6 | V |
| ความดันการใส่ข้อมูล | - 03 | 3.465 | V |
| ความดัน input การควบคุม | - 03 | 4.0 | V |
| ขั้นต่ําความเสียหาย | 3.4 | --- | dBm |
ตารางนี้แสดงรายละเอียดสิ่งแวดล้อมของสินค้า
|
ปริมาตร
|
นาที
|
แม็กซ์
|
หน่วย
|
|---|---|---|---|
| อุณหภูมิการเก็บรักษา | - 40 | 85 | °C |
หมวดนี้แสดงช่วงค่าสําหรับการทํางานปกติ การกรองไฟฟ้าของบอร์ดโฮสควรถูกออกแบบตามที่แนะนําใน SFF Committee Spec
|
ปริมาตร
|
นาที
|
แบบ
|
แม็กซ์
|
หน่วย
|
หมายเหตุ
|
|---|---|---|---|---|---|
| ความดันไฟฟ้า (V)cc) | 3.135 | 3.3 | 3.465 | V | --- |
| การบริโภคพลังงาน 200Gb/s | --- | 4.5 | 5.0 | W | --- |
| การใช้พลังงาน 100Gb/s ปลาย | --- | 3.0 | 3.5 | W | --- |
| ความอดทนความวุ่นวายของอุปกรณ์ไฟฟ้า (10Hz 10MHz) | 66 | --- | --- | mVpp | --- |
| อุณหภูมิห้องทํางาน | 0 | --- | 70 | °C | --- |
| ความชื้นสัมพันธ์ในการทํางาน | 5 | --- | 85 | % | --- |
|
ปริมาตร (ต่อเส้นทาง)
|
นาที
|
แบบ
|
แม็กซ์
|
หน่วย
|
|---|---|---|---|---|
| อัตราการส่งสัญญาณ | -100 ppm | 53.125 | +100 ppm | GBd |
| การสวิงข้อมูลการใส่ความแตกต่างที่ TP1a | TBD | --- | 900 | mVpp |
| การสวิงข้อมูลผลิตความแตกต่างที่ TP4 | --- | --- | 900 | mVpp |
| ESMW ใกล้สุด | 0.265 | --- | --- | UI |
| ความสูงของตาที่ออกใกล้สุด | 70 | --- | --- | mVpp |
| เวลาเปลี่ยนผลิต 20% ถึง 80% | 9.5 | --- | --- | ps |
หมายเหตุ:
ผลิตภัณฑ์นี้สามารถรองรับระดับ ESD ได้ในสภาพแวดล้อมการทํางานของศูนย์ข้อมูลทั่วไป และได้รับการรับรองตามมาตรฐานที่ระบุในส่วนความสอดคล้องกับกฎหมายผลิตภัณฑ์ถูกจัดส่งพร้อมกับหมวกป้องกันบนเครื่องเชื่อมทั้งหมด เพื่อปกป้องมันระหว่างการจัดส่งในการจัดการและการทํางานปกติของเคเบิลความเร็วสูงและเครื่องรับออทคติก ESD เป็นความกังวลระหว่างการใส่เข้าไปในกรง QSFP ของเซอร์ / สวิตช์ต้องปฏิบัติตามมาตรฐานการป้องกันการทํางานของ ESDซึ่งรวมถึงการใช้เชือกข้อมือ/เชือกรองเท้าที่ติดพื้น และพื้น ESD ทุกที่ที่เคเบิล/ทรานซิเวอร์ถูกถอน/ใส่การปล่อยไฟฟ้าสแตตติกไปทางด้านนอกของชาสซี่ของอุปกรณ์เจ้าภาพหลังจากการติดตั้งต้องปฏิบัติตามความต้องการ ESD ระดับระบบ.
เครื่องรับสัญญาณสามารถได้รับความเสียหายจากการเผชิญหน้ากับกระแสกระแสไฟฟ้าและเหตุการณ์ความดันเกิน ระวังการจํากัดการเผชิญหน้ากับสภาพที่กําหนดในความจํากัดสูงสุดปฏิบัติตามมาตรการป้องกันการใช้งานปกติสําหรับอุปกรณ์ที่มีความรู้สึกต่อการปล่อยไฟฟ้า. เครื่องรับสัญญาณถูกส่งพร้อมกับฝุ่นหมวกบนทั้งสายไฟฟ้าและสายไฟฟ้า การหมวกบนสายไฟฟ้าควรอยู่ในสถานที่เสมอเมื่อไม่มีสายไฟเบอร์เชื่อมต่อเครื่องเชื่อมแสงมีพื้นผิวเชื่อมที่ซึมซึมที่เปิดเผยทุกครั้งที่มันไม่มีสายไฟฟ้าหรือหมวก.
ก่อน จะ ใส่ สาย สาย ไฟเบอร์ สะอาด เครื่อง เชื่อม สาย เพื่อ ป้องกัน การ สกปรก จาก สายกรณีเกิดการติดเชื้อ, ควรใช้เครื่องมือและวิธีทําความสะอาดแบบมาตรฐาน ไม่ควรใช้ของเหลว
สําหรับการตั้งค่าที่ทดสอบด้วย AOCs กรุณาดูรายงานคุณสมบัติสินค้าระดับระบบ (SLP)
AOC รองรับการเลือกอัตรา, ซึ่งถูกควบคุมโดยการเขียนลงทะเบียน 0x57-0x58. สองบิตถูกมอบให้กับแต่ละสายรับในไบท์ 0x57 (87dec,Rxn_Rate_Select) และสองบิตสําหรับเส้นทางตัวส่งแต่ละเส้นทางในไบท์ 0x58 (88dec), Txn_Rate_Select) เพื่อระบุถึง 4 bitrate ตามที่กําหนดใน SFF-8636 Rev 29.2 ตาราง 6-5 XN_RATE_SELECT ENCODINGS ทั้ง 4 เลนต้องมีค่าการเลือกอัตราเดียวกัน
ตารางด้านล่างระบุอัตราสําหรับการตั้งค่าอัตราการเลือกแต่ละตัว
Rate Select Encodings การเลือกการรหัส
|
อัตรา เลือกค่า
|
อัตราการดําเนินงาน (GBd)
|
|---|---|
| 01 | 10.31250 NRZ |
| 10 | 25.78125 NRZ |
| 11 | 26.56250 PAM4 |
|
ปริมาตร |
มูลค่า | หน่วย | |
|---|---|---|---|
| กว้าง | 3 +/- 02 | mm | |
| ระยะรัศมีโค้งขั้นต่ํา | 30 | mm | |
| ความอดทนความยาว | ความยาว < 5 m | +300 /-0 | mm |
| 5 m ≤ ความยาว < 50 m | +500 / -0 | ||
| 50 m ≤ ความยาว | +1000 /-0 | ||
| สีสาย | Aqua | --- | |
สายเชื่อมต่อความเร็วสูง
การเติบโตอย่างรวดเร็วล่าสุดของยอดจราจรศูนย์ข้อมูลและคอมพิวเตอร์เมฆได้ส่งผลให้เกิดการเพิ่มขึ้นอย่างมากของยอดจราจรจากเครื่องไปยังเครื่อง เนื่องจากการรับใช้ไวของเวอร์ชูเอชั่นเซอร์เวอร์เครือข่ายที่กําหนดด้วยโปรแกรม (SDN)และคอมพิวเตอร์ในเมฆ ตอนนี้เพิ่มความต้องการความกว้างแบนด์วิดขนาดใหญ่สําหรับการเชื่อมต่อเน็ตเทราไบต์ของข้อมูลสําหรับการฝึกอบรมระบบที่ใช้ GPU ที่ใช้การเรียนรู้เครื่องจักร (ML)
ซึ่งกําลังขับเคลื่อนความต้องการอย่างมาก ต่อเครือข่ายความยาวนานและความยาวนานต่ําสายเคเบิล DAC และ AOC ความเร็วสูง และการเชื่อมต่อระหว่างเครื่องรับสัญญาณออปติกส์มีบทบาทสําคัญในเทคโนโลยีศูนย์ข้อมูลที่ทันสมัยเหล่านี้.
ครอบครัวสินค้า NVIDIA® Mellanox® LinkX® ของเคเบิลและทรานซิเวอร์ให้บริการสายอุตสาหกรรมที่สมบูรณ์แบบที่สุดของ 10, 25, 40, 50, 100, 200 และ 400GbE ใน Ethernet และ EDR, HDRและ NDR ในผลิตภัณฑ์ InfiniBand สําหรับ Cloud, HPC, เว็บ 2.0, บริษัท, บริษัทโทรคมนาคม, บริษัทเก็บข้อมูล และบริษัทปัญญาประดิษฐ์
สายเคเบิลและเครื่องรับสัญญาณ LinkX มักถูกใช้ในการเชื่อมต่อสวิตช์ด้านบนของเรคลงไปยังตัวปรับเครือข่ายใน GPU และเซอร์เวอร์ CPU ของ NVIDIAและการเก็บข้อมูลและ/หรือขึ้นไปในแอพพลิเคชั่นสวิตช์-สวิตช์ทั่วพื้นฐานเครือข่าย.
