สายเคเบิล Mellanox DAC 2 ม. HDR100 ต่อสายไฟเบอร์โดยตรง MCP7H50-H002R26 MCP7H50-V0xxR QSFP56
รายละเอียดสินค้า:
| ชื่อแบรนด์: | Mellanox |
| หมายเลขรุ่น: | MCP7H50-H002R26 |
| เอกสาร: | MCP7H50-H002R26.pdf |
การชำระเงิน:
| จำนวนสั่งซื้อขั้นต่ำ: | 1 ชิ้น |
|---|---|
| ราคา: | Negotiate |
| รายละเอียดการบรรจุ: | กล่องด้านนอก |
| เวลาการส่งมอบ: | ขึ้นอยู่กับสินค้าคงคลัง |
| เงื่อนไขการชำระเงิน: | t/t |
| สามารถในการผลิต: | จัดหาโดย Project/Batch |
|
ข้อมูลรายละเอียด |
|||
| เงื่อนไข: | ใหม่และเป็นต้นฉบับ | ความพร้อม: | คลังสินค้า |
|---|---|---|---|
| เวลารับประกัน: | 1 ปี | เทคโนโลยี: | Infiniband |
| ความเร็วสูงสุด: | HDR ถึง 2xHDR100 | อัตราข้อมูล: | 200Gb/s ถึง 100Gb/s |
| แรงดันไฟฟ้า: | -0.3 ~ 3.6V | แรงดันไฟฟ้าอินพุตข้อมูล: | -0.3 ~ 3.465V |
| ควบคุมแรงดันไฟฟ้าอินพุต: | -0.3 ~ 4.0V | เกณฑ์ความเสียหาย: | 3.4DBM |
| เน้น: | สายเคเบิล Mellanox DAC 2 ม.,สายเคเบิล Mellanox DAC HDR100,สายเคเบิลใยแก้วต่อโดยตรง 2 ม. |
||
รายละเอียดสินค้า

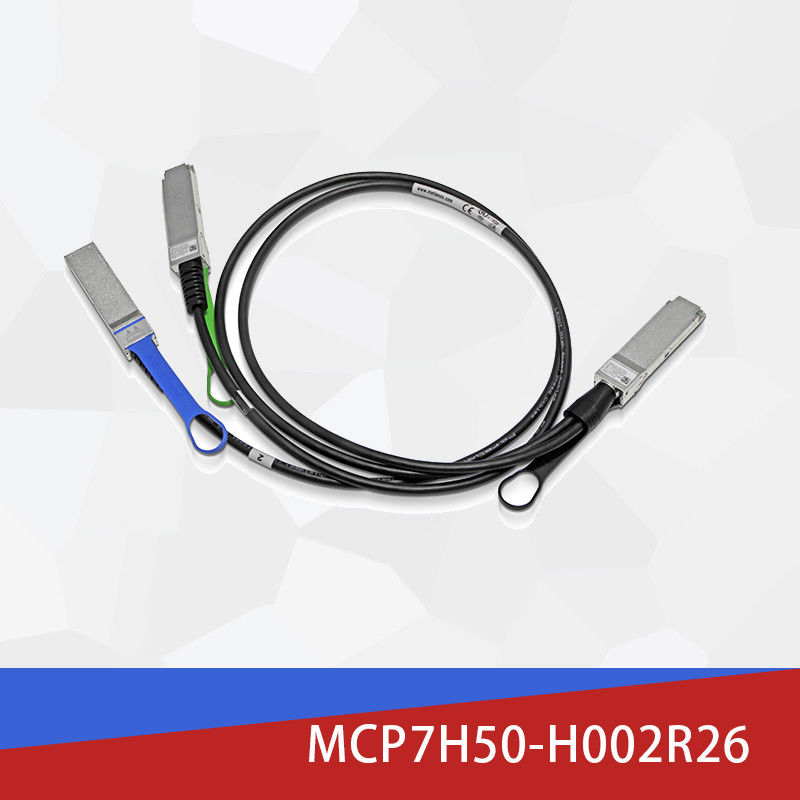

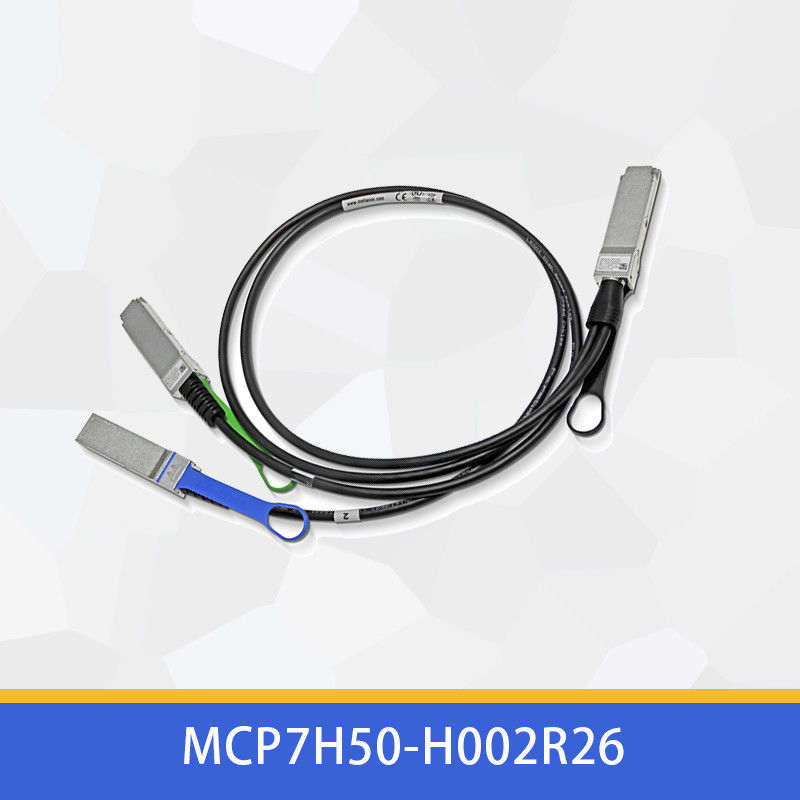

Mellanox MCP7H50-H002R26: สาย DAC Breakout 200G HDR to Dual 100G HDR100
จุดเด่นด้านประสิทธิภาพ
การเพิ่มประสิทธิภาพแบนด์วิดท์
แยกแบนด์วิดท์ 200G HDR เป็นสองช่องทาง 100G HDR100 อิสระได้อย่างมีประสิทธิภาพ โดยไม่มีข้อกำหนดด้านพลังงานที่ใช้งานอยู่
ความสมบูรณ์ของสัญญาณขั้นสูง
เทคโนโลยีการมอดูเลต PAM4 ช่วยให้มั่นใจได้ถึงการส่งข้อมูลที่ยอดเยี่ยมด้วย BER ที่ดีกว่า 1E-15
ภาพรวมผลิตภัณฑ์
Mellanox MCP7H50-H002R26 เป็นโซลูชัน Breakout Direct Attach Copper (DAC) ประสิทธิภาพสูง ซึ่งทำหน้าที่เป็นทางเลือกที่ดีกว่าสำหรับ สายไฟเบอร์แบบพาสซีฟ แบบดั้งเดิม การเชื่อมต่อที่เป็นนวัตกรรมนี้แปลงพอร์ต InfiniBand HDR 200Gb/s เดียวให้เป็นสองการเชื่อมต่อ 100Gb/s HDR100 อิสระ โดยนำเสนอศูนย์ข้อมูลที่ผสมผสานประสิทธิภาพ ประสิทธิภาพการใช้พลังงาน และความคุ้มค่าสูงสุดสำหรับสภาพแวดล้อมเครือข่ายความหนาแน่นสูง
ข้อมูลจำเพาะทางเทคนิค
| พารามิเตอร์ | ข้อมูลจำเพาะ |
|---|---|
| รุ่นผลิตภัณฑ์ | MCP7H50-H002R26 |
| การกำหนดค่าอัตราข้อมูล | 200G HDR ถึง 2×100G HDR100 |
| ประเภทการเชื่อมต่อ | Direct Attach Copper (DAC) |
| ความยาวสายเคเบิล | 2 เมตร (±0.05 ม. ความคลาดเคลื่อน) |
| อินเทอร์เฟซตัวเชื่อมต่อ | QSFP56 ถึง 2×QSFP56 |
| เกจสายไฟ | 26 AWG |
| การใช้พลังงาน | <0.1W (การทำงานแบบพาสซีฟ) |
| อุณหภูมิในการทำงาน | 0°C ถึง 70°C |
| มาตรฐานการปฏิบัติตาม | IBTA HDR, SFF-8665, SFF-8636, RoHS |
| ลักษณะอิมพีแดนซ์ | 100Ω (ช่วง 90-110Ω) |
การนำเทคโนโลยีไปใช้
สายไฟเบอร์แบบพาสซีฟ ทางเลือกนี้ใช้เทคโนโลยีการมอดูเลต PAM4 4×50Gb/s ที่ซับซ้อน มอบความสมบูรณ์ของสัญญาณที่ยอดเยี่ยมในทุกช่องทางการส่งสัญญาณ โซลูชันนี้สอดคล้องกับมาตรฐาน InfiniBand Trade Association (IBTA) HDR อย่างเต็มที่ และรวมเอาข้อกำหนด SFF-8665 และ SFF-8636 เพื่อการผสานรวมที่ราบรื่นและการจัดการที่ครอบคลุมผ่านอินเทอร์เฟซ I²C ซึ่งเป็นทางเลือกที่แข็งแกร่งสำหรับระบบไฟเบอร์ออปติกแบบดั้งเดิม
วิธีการดำเนินงาน

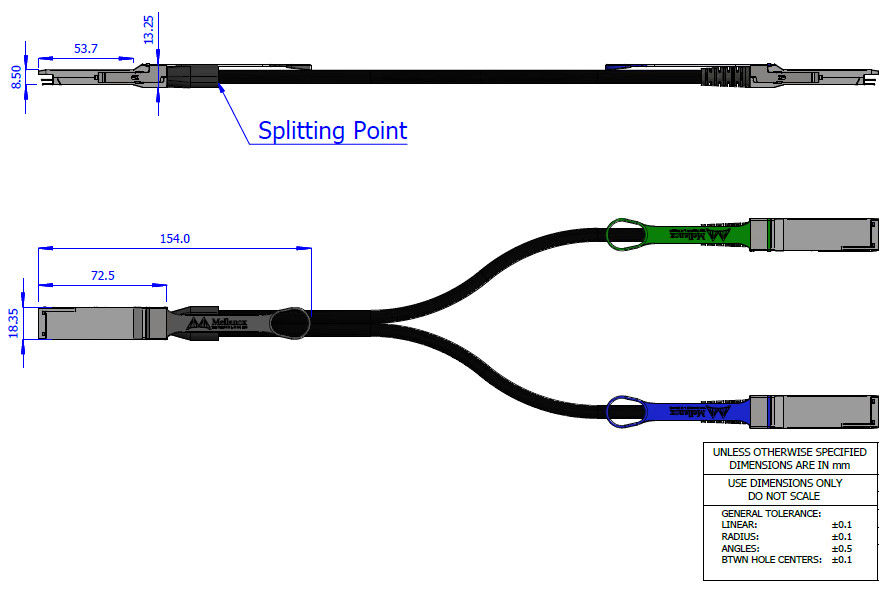

MCP7H50-H002R26 ทำหน้าที่เป็นบริดจ์ไฟฟ้าแบบพาสซีฟอัจฉริยะ โดยกำหนดเส้นทางสัญญาณความเร็วสูงจากตัวเชื่อมต่อ QSFP56 ตัวเดียว (รองรับ 200G HDR) ไปยังตัวเชื่อมต่อ QSFP56 สองตัวที่เป็นอิสระ (แต่ละตัวรองรับ 100G HDR100) สายไฟเบอร์แบบพาสซีฟ ตัวเปลี่ยนนี้รักษาความสมบูรณ์ของสัญญาณที่ยอดเยี่ยมผ่านตัวนำทองแดงที่จับคู่ความต้านทานที่แม่นยำ (ลักษณะอิมพีแดนซ์ 100Ω) และเทคโนโลยีการป้องกันขั้นสูงที่ช่วยลดการรบกวนและคลื่นแม่เหล็กไฟฟ้าได้อย่างมีประสิทธิภาพ ทำให้มั่นใจได้ถึงการส่งข้อมูลที่เชื่อถือได้
สภาพแวดล้อมการใช้งาน
โซลูชันการเชื่อมต่อความหนาแน่นสูงนี้เหมาะอย่างยิ่งสำหรับข้อกำหนดโครงสร้างพื้นฐานสมัยใหม่:
เครือข่ายศูนย์ข้อมูล
สถาปัตยกรรม Spine-leaf และการเชื่อมต่อ top-of-rack สำหรับสภาพแวดล้อม hyperscale
การประมวลผลประสิทธิภาพสูง
การเชื่อมต่อคลัสเตอร์สำหรับการวิจัยทางวิทยาศาสตร์และการจำลองวิศวกรรม
AI & Machine Learning
การเชื่อมต่อคลัสเตอร์การฝึกอบรมสำหรับกรอบการเรียนรู้เชิงลึก
ระบบจัดเก็บข้อมูล
การเชื่อมต่อความเร็วสูงสำหรับโซลูชันการจัดเก็บข้อมูล SAN และ NAS
ข้อได้เปรียบในการแข่งขัน
MCP7H50-H002R26 มีข้อได้เปรียบที่สำคัญเหนือกว่าทั้งสายเคเบิลออปติคัลแบบแอคทีฟและโซลูชันทองแดงรุ่นก่อนหน้า:
- ประสิทธิภาพทางเศรษฐกิจ: ให้การลดต้นทุนประมาณ 35-45% เมื่อเทียบกับโซลูชันออปติคัลแบบแอคทีฟที่เทียบเท่ากัน
- การเพิ่มประสิทธิภาพพลังงาน: ใช้พลังงานน้อยกว่า 0.1W เมื่อเทียบกับ 2-3W สำหรับสายเคเบิลออปติคัลแบบแอคทีฟ
- ความน่าเชื่อถือที่เพิ่มขึ้น: การออกแบบแบบพาสซีฟช่วยขจัดจุดบกพร่องที่เกี่ยวข้องกับส่วนประกอบที่ใช้งานอยู่
- ความหน่วงลดลง: การส่งสัญญาณไฟฟ้ามีความหน่วงต่ำกว่าระบบแปลงสัญญาณออปติคัล
- ความปลอดภัยด้านสิ่งแวดล้อม: แจ็คเก็ต LSZH และโครงสร้างปราศจากฮาโลเจนช่วยปรับปรุงมาตรฐานความปลอดภัยของโรงงาน
- การจัดการความร้อน: การใช้พลังงานที่ลดลงช่วยลดความต้องการในการระบายความร้อนในการกำหนดค่าความหนาแน่นสูง
บริการสนับสนุน
Mellanox ให้โครงสร้างพื้นฐานการสนับสนุนที่ครอบคลุมสำหรับ MCP7H50-H002R26:
- การรับประกันฮาร์ดแวร์แบบจำกัด 1 ปี ครอบคลุมข้อบกพร่องของวัสดุและการผลิต
- เครือข่ายการสนับสนุนด้านเทคนิคทั่วโลกพร้อมความช่วยเหลือจากผู้เชี่ยวชาญสำหรับความท้าทายในการผสานรวม
- บริการกำหนดค่าแบบกำหนดเองสำหรับสถานการณ์การปรับใช้ขนาดใหญ่
- การดำเนินการตามคำสั่งซื้อมาตรฐานภายใน 2-3 สัปดาห์ พร้อมตัวเลือกเร่งด่วน
- บริการตรวจสอบความเข้ากันได้สำหรับสภาพแวดล้อมที่แตกต่างกัน
คำถามที่พบบ่อย
โซลูชัน DAC นี้รองรับระยะทางสูงสุดเท่าใด
MCP7H50-H002R26 ได้รับการออกแบบมาสำหรับการใช้งานระยะสั้นสูงสุด 3 เมตร ทำให้เหมาะอย่างยิ่งสำหรับการเชื่อมต่อระดับแร็คและแร็คที่อยู่ติดกันในสภาพแวดล้อมศูนย์ข้อมูล
สายเคเบิลนี้เข้ากันได้กับอุปกรณ์ที่ไม่ใช่ของ Mellanox หรือไม่
แม้ว่าจะปรับให้เหมาะสมสำหรับระบบ Mellanox แต่ สายไฟเบอร์แบบพาสซีฟ ทางเลือกนี้เป็นไปตามมาตรฐานอุตสาหกรรมและโดยทั่วไปแล้วจะเข้ากันได้กับอุปกรณ์ของผู้จำหน่ายรายอื่นที่รองรับ InfiniBand HDR และอินเทอร์เฟซ QSFP56 ที่เข้ากันได้
ต้องมีการบำรุงรักษาอะไรบ้างสำหรับสายเคเบิลเหล่านี้
ในฐานะที่เป็นโซลูชันแบบพาสซีฟ MCP7H50-H002R26 ต้องการการบำรุงรักษาน้อยที่สุดนอกเหนือจากการตรวจสอบด้วยสายตาเป็นระยะเพื่อหาความเสียหายทางกายภาพ และตรวจสอบให้แน่ใจว่าตัวเชื่อมต่อยังคงสะอาดและปราศจากเศษขยะ
แนวทางการติดตั้ง
เพื่อให้มั่นใจถึงประสิทธิภาพและอายุการใช้งานสูงสุด:
- รักษารัศมีการโค้งงอขั้นต่ำ 34 มม. สำหรับการโค้งงอครั้งเดียว และ 68 มม. สำหรับการโค้งงอซ้ำ
- หลีกเลี่ยงการโค้งงอที่แหลมคม โดยเฉพาะอย่างยิ่งใกล้กับอินเทอร์เฟซตัวเชื่อมต่อที่ความเครียดเข้มข้น
- ใช้มาตรการป้องกัน ESD ที่เหมาะสมในระหว่างขั้นตอนการจัดการและการติดตั้ง
- ตรวจสอบความเข้ากันได้กับเฟิร์มแวร์ระบบโฮสต์และเวอร์ชันไดรเวอร์ก่อนการปรับใช้
- ทำงานอย่างเคร่งครัดภายในช่วงอุณหภูมิ (0°C ถึง 70°C) และความชื้น (5% ถึง 85%) ที่ระบุ
- ตรวจสอบตัวเชื่อมต่อเป็นประจำเพื่อหาเศษขยะหรือความเสียหายก่อนการติดตั้งและในระหว่างรอบการบำรุงรักษา
