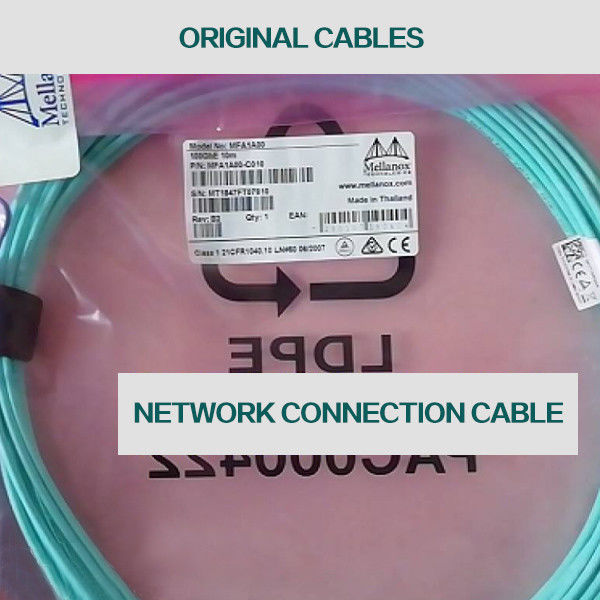

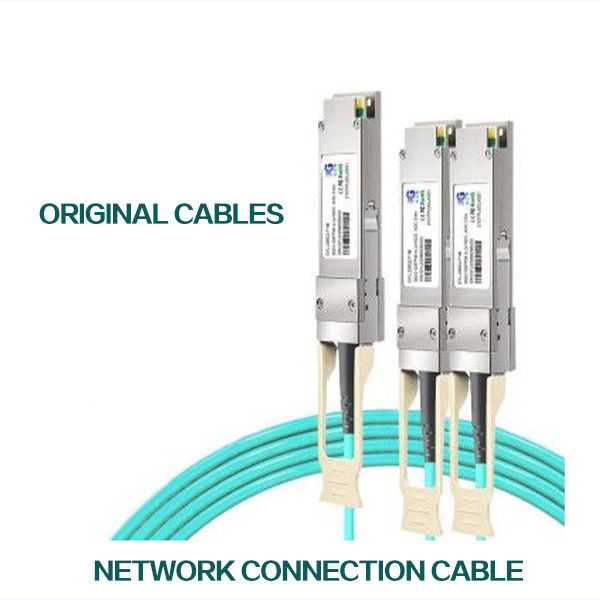

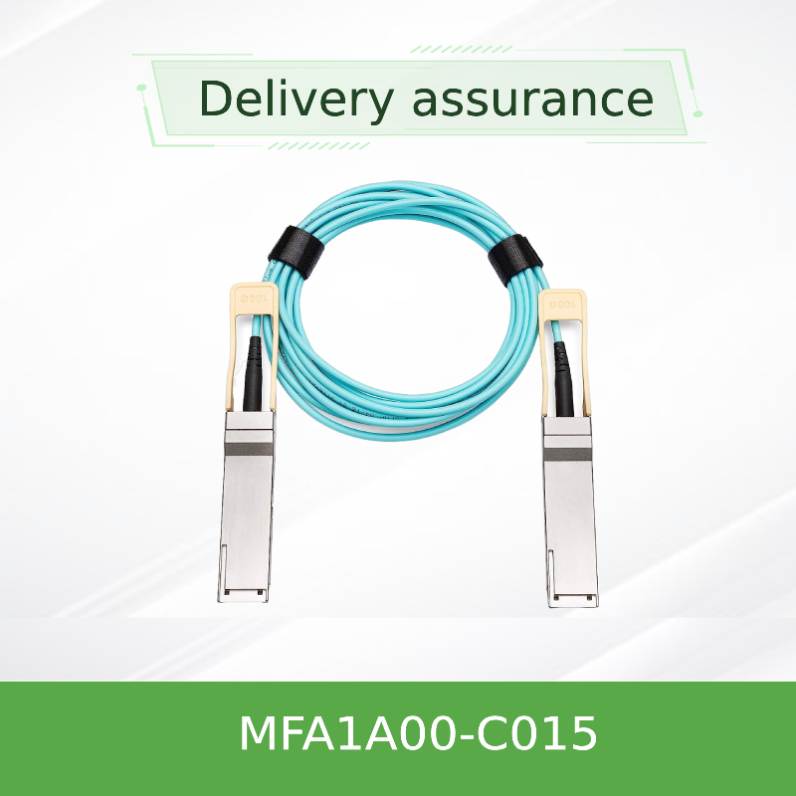

MFA1A00-C015 100Gb/s QSFP28 Active Optical Cable

1. ภาพรวมผลิตภัณฑ์

NVIDIA® MFA1A00-C015 เป็น Active Optical Cable (AOC) QSFP28 100Gb/s ประสิทธิภาพสูง ออกแบบมาสำหรับการเชื่อมต่อศูนย์ข้อมูลความหนาแน่นสูง สายเคเบิลนี้ยาว 15 เมตร สายไฟเบอร์ออปติก ให้แบนด์วิธที่ยอดเยี่ยมและการใช้พลังงานต่ำสำหรับทั้งแอปพลิเคชัน 100GbE Ethernet และ InfiniBand EDR โดยให้โซลูชันที่เชื่อถือได้และสามารถเสียบได้ทันที ซึ่งเหนือกว่าข้อจำกัดด้านระยะทางของสายทองแดงแบบพาสซีฟ ทำให้สามารถปรับใช้ได้ทั้งแบบ rack-scale และ row-scale

2. คุณลักษณะสำคัญ

• อัตราข้อมูลสูงสุด 100Gb/s ต่อพอร์ต (4x25Gbps เลน)
• ระยะทาง 15 เมตร พร้อมไฟเบอร์มัลติโหมด (OM3/OM4)
• การใช้พลังงานต่ำ: โดยทั่วไป 2.2W (ต่อปลายพร้อมการปรับเวลาใหม่)
• ฟอร์มแฟกเตอร์ QSFP28 ที่สามารถเสียบได้ทันที สอดคล้องกับ SFF-8665
• การตรวจสอบการวินิจฉัยแบบดิจิทัล (DDM) ผ่านอินเทอร์เฟซ I²C
• เป็นไปตามมาตรฐาน RoHS และแจ็คเก็ต LSZH (Low Smoke Zero Halogen)
• Tx equalization และ Rx output emphasis ที่ตั้งโปรแกรมได้

3. เทคโนโลยีหลักและมาตรฐาน

นี้ สายไฟเบอร์ออปติก ใช้ประโยชน์จากเทคโนโลยี VCSEL (Vertical Cavity Surface-Emitting Laser) และรวมการปรับเวลาใหม่แบบ DSP เพื่อความสมบูรณ์ของสัญญาณ เป็นไปตามมาตรฐานอุตสาหกรรมที่สำคัญ ได้แก่ IEEE 802.3bm 100GBASE-SR4, InfiniBand EDR, SFF-8665, SFF-8636 และ IEC 60825-1 (ความปลอดภัยของเลเซอร์คลาส 1)

4. หลักการทำงาน

AOC แปลงสัญญาณไฟฟ้าเป็นสัญญาณออปติคัลที่แต่ละปลายโดยใช้เครื่องส่งสัญญาณ VCSEL ในตัว อินพุตไฟฟ้าจะถูกปรับสมดุล ปรับเวลาใหม่ และขับเคลื่อนเข้าไปในอาร์เรย์เลเซอร์ สัญญาณออปติคัลจะถูกส่งผ่าน สายไฟเบอร์แบบพาสซีฟ การประกอบ ที่ปลายรับ โฟโตไดโอดจะแปลงสัญญาณออปติคัลกลับเป็นสัญญาณไฟฟ้า ซึ่งจะถูกปรับเวลาใหม่และส่งออกด้วยแอมพลิจูดที่ตั้งโปรแกรมได้เพื่อให้มั่นใจในคุณภาพของสัญญาณตลอดทั้งลิงก์

5. สถานการณ์การใช้งาน

• สถาปัตยกรรมเครือข่ายศูนย์ข้อมูลแบบ Leaf-Spine
• คลัสเตอร์ High-Performance Computing (HPC)
• เครือข่ายการฝึกอบรม AI และการเรียนรู้ของเครื่อง
• เครือข่ายพื้นที่จัดเก็บข้อมูล (SAN) และที่เก็บข้อมูลแบบเชื่อมต่อเครือข่าย (NAS)
• โครงสร้างพื้นฐานคลาวด์และศูนย์ข้อมูลขนาดใหญ่

6. ข้อมูลจำเพาะและข้อมูลการสั่งซื้อ

7. ข้อดีและจุดขาย

• ประสิทธิภาพที่เหนือกว่า: ให้ระยะทางที่ยาวขึ้นและความหนาแน่นที่สูงขึ้นเมื่อเทียบกับสาย DAC
• ประสิทธิภาพการใช้พลังงาน: ใช้พลังงานต่อน้อยกว่าโซลูชันออปติคัลคู่แข่ง
• ใช้งานง่าย: น้ำหนักเบา ยืดหยุ่น และทนทานต่อ EMI ซึ่งแตกต่างจากทางเลือกทองแดง
• ความน่าเชื่อถือ: การทดสอบอย่างเข้มงวดช่วยให้มั่นใจได้ถึงประสิทธิภาพและความทนทานสูง ลดต้นทุนการเป็นเจ้าของทั้งหมด

8. บริการและการสนับสนุน

ผลิตภัณฑ์ทั้งหมดของเรา รวมถึง สายไฟเบอร์ออปติก ความเร็วสูงนี้ มาพร้อมกับการรับประกันมาตรฐาน เรามีสินค้าคงคลังมูลค่า 10 ล้านดอลลาร์เพื่อให้แน่ใจว่ามีการจัดส่งที่รวดเร็ว ทีมสนับสนุนด้านเทคนิคของเราให้คำปรึกษาตลอด 24 ชั่วโมงทุกวันเพื่อช่วยเหลือในการรวมระบบและการแก้ไขปัญหา เพื่อให้มั่นใจว่าเวลาหยุดทำงานน้อยที่สุดและประสิทธิภาพเครือข่ายสูงสุด

9. คำถามที่พบบ่อย

ถาม: AOC นี้เข้ากันได้กับพอร์ต 40GbE QSFP+ หรือไม่
ตอบ: ไม่ MFA1A00-C015 ได้รับการออกแบบมาสำหรับพอร์ต QSFP28 100Gb/s และไม่สามารถใช้งานร่วมกับพอร์ต 40GbE QSFP+ ได้

ถาม: อะไรคือความแตกต่างระหว่าง Active Optical Cable และสายไฟเบอร์แบบพาสซีฟ
ตอบ: AOC เช่น MFA1A00 มีอุปกรณ์อิเล็กทรอนิกส์แบบแอคทีฟฝังอยู่ในตัวเชื่อมต่อสำหรับการปรับเวลาใหม่และการขยายสัญญาณ ทำให้สามารถเข้าถึงได้ไกลกว่า (สูงสุด 100 ม.) มากกว่า สายไฟเบอร์แบบพาสซีฟ หรือสาย Direct Attach Copper (DAC)

ถาม: สายเคเบิลนี้รองรับ Digital Diagnostic Monitoring (DDM) หรือไม่
ตอบ: ใช่ ให้ฟังก์ชัน DDM เต็มรูปแบบสำหรับการตรวจสอบอุณหภูมิ แรงดันไฟฟ้า พลังงานออปติคัล และกระแสไบอัสเลเซอร์แบบเรียลไทม์

10. ข้อควรระวัง

• ตรวจสอบให้แน่ใจว่าพอร์ต QSFP28 ของอุปกรณ์โฮสต์เป็นไปตามมาตรฐาน SFF-8665
• อย่าโค้งงอสายเคเบิลเกินรัศมีการโค้งงอขั้นต่ำ 30 มม.
• ใช้งานภายในช่วงอุณหภูมิเคสที่ระบุ 0°C ถึง 70°C
• นี่คือผลิตภัณฑ์เลเซอร์คลาส 1 ที่ปลอดภัยภายใต้สภาวะการทำงานปกติ
• สำหรับสภาพแวดล้อม FCC Class A โปรดทราบว่าอุปกรณ์นี้อาจก่อให้เกิดสัญญาณรบกวนวิทยุในพื้นที่อยู่อาศัย
