สายเคเบิลอีเธอร์เน็ต Mellanox Qsfp DAC MCP1600-C003E30L 100GbE 3 ม.
รายละเอียดสินค้า:
| ชื่อแบรนด์: | Mellanox |
| หมายเลขรุ่น: | MCP1600-C003E30L |
| เอกสาร: | PB_MCP1600-C0xxEyyz_100GbE_...AC.pdf |
การชำระเงิน:
| จำนวนสั่งซื้อขั้นต่ำ: | 1 ชิ้น |
|---|---|
| ราคา: | Negotiate |
| รายละเอียดการบรรจุ: | กล่องด้านนอก |
| เวลาการส่งมอบ: | ขึ้นอยู่กับสินค้าคงคลัง |
| เงื่อนไขการชำระเงิน: | t/t |
| สามารถในการผลิต: | จัดหาโดย Project/Batch |
|
ข้อมูลรายละเอียด |
|||
| เงื่อนไข: | ใหม่และเป็นต้นฉบับ | ความพร้อม: | คลังสินค้า |
|---|---|---|---|
| เวลารับประกัน: | 1 ปี | เทคโนโลยี: | อีเธอร์เน็ต |
| เวลานำ: | ตามสต็อก | ความเร็วสูงสุด: | HDR |
| ความยาว: | 3m | ประเภทตัวเชื่อมต่อ: | QSFP28 |
| เน้น: | สายเคเบิล dac qsfp 100GbE,สายเคเบิล dac qsfp 3 ม.,MCP1600-C003E30L |
||
รายละเอียดสินค้า

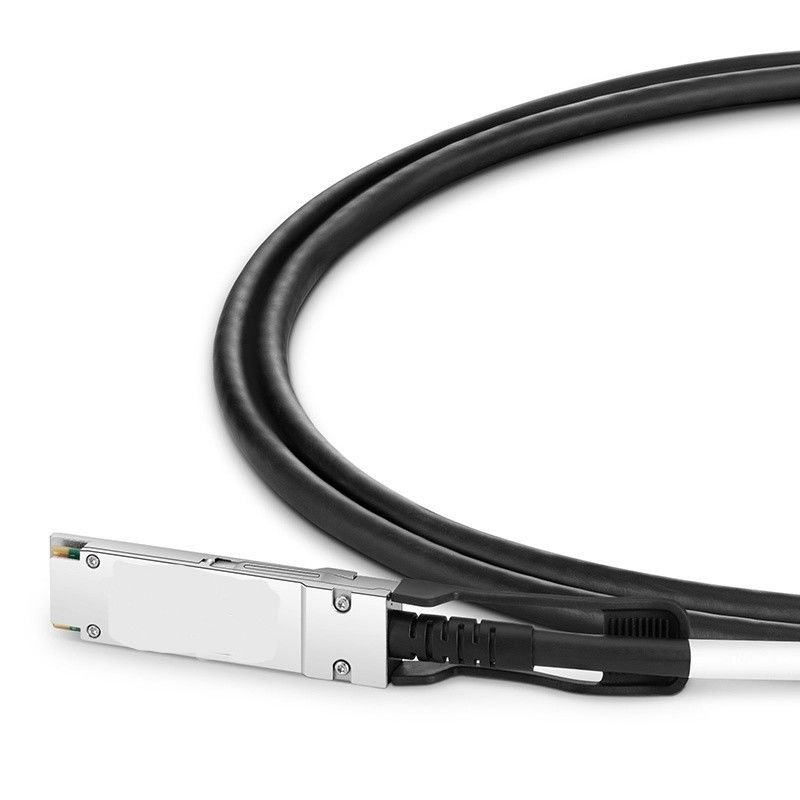

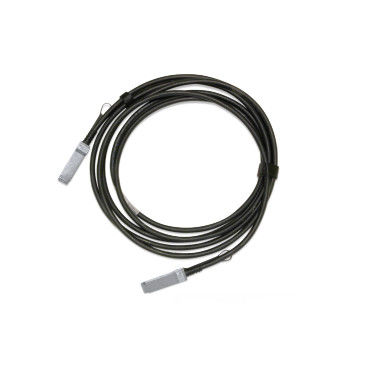

Mellanox MCP1600-C003E30L สายทองแดงเชื่อมต่อโดยตรง QSFP28 100GbE
1. ภาพรวมผลิตภัณฑ์
Mellanox® MCP1600-C003E30L เป็นสายทองแดงเชื่อมต่อโดยตรง (DAC) QSFP28 100 Gigabit Ethernet (100GbE) ประสิทธิภาพสูง ออกแบบมาเพื่อการเชื่อมต่อศูนย์ข้อมูลระยะใกล้ที่เชื่อถือได้ สายเคเบิลทองแดงแบบพาสซีฟขนาด 3 เมตรนี้เป็นทางเลือกที่ประหยัดพลังงานและคุ้มค่ากว่าตัวรับส่งสัญญาณออปติคัล ให้ประสิทธิภาพที่แข็งแกร่งสำหรับการใช้งานแบนด์วิธสูง ได้รับการออกแบบมาเพื่อรองรับอัตราข้อมูล 100Gb/s ผ่านช่องสัญญาณทองแดงสี่ช่อง แต่ละช่องทำงานที่ 25 Gb/s นี่คือ สายทองแดงแบบพาสซีฟ เป็นโซลูชันที่เหมาะสำหรับการเชื่อมต่อสวิตช์ เราเตอร์ และเซิร์ฟเวอร์ภายในแร็คหรือข้ามแร็คที่อยู่ติดกัน
2. ลักษณะสำคัญ
- รองรับอัตราข้อมูล 100GbE (4x25Gbps) สำหรับแอปพลิเคชันแบนด์วิธสูง
- ฟอร์มแฟกเตอร์ QSFP28 แบบ Hot-pluggable เพื่อการติดตั้งและบำรุงรักษาที่ง่ายดาย
- ใช้พลังงานต่ำ (<0.1W) เพื่อเพิ่มประสิทธิภาพการใช้พลังงาน
- สอดคล้องกับข้อกำหนด IEEE 802.3bj CA-25G-L พร้อม RS-FEC เพื่อระยะทาง 3 เมตรที่ขยายออกไป
- มีแจ็คเก็ต Low Smoke Zero Halogen (LSZH) และ PCB ปราศจากสารตะกั่วและฮาโลเจนเพื่อความปลอดภัยที่ดีขึ้น
- มีอินเทอร์เฟซการจัดการ I²C ที่สอดคล้องกับ SFF-8636 สำหรับการระบุและวินิจฉัยอุปกรณ์
- ออกแบบมาเพื่อความสมบูรณ์ของสัญญาณที่เหนือกว่าด้วยอิมพีแดนซ์ลักษณะเฉพาะ 100Ω
3. เทคโนโลยีและมาตรฐาน
นี้ สายทองแดงเชื่อมต่อโดยตรง ใช้ประโยชน์จากเทคโนโลยีการส่งสัญญาณไฟฟ้าขั้นสูงเพื่อให้ได้อัตราข้อมูลสูง ได้รับการทดสอบอย่างเข้มงวดเพื่อให้มั่นใจว่าเป็นไปตามมาตรฐานอุตสาหกรรมที่สำคัญ รวมถึง SFF-8685 สำหรับฟอร์มแฟกเตอร์ QSFP28 และ SFF-8636 สำหรับอินเทอร์เฟซการจัดการ เพื่อการส่งข้อมูลที่ปราศจากข้อผิดพลาดตลอดความยาว 3 เมตร จะใช้ Reed-Solomon Forward Error Correction (RS-FEC) ตามที่กำหนดโดยมาตรฐาน IEEE 802.3bj CA-25G-L สิ่งนี้ทำให้ สายทองแดงเชื่อมต่อโดยตรง QSFP28 เป็นส่วนประกอบที่เชื่อถือได้และทำงานร่วมกันได้ในเครือข่ายศูนย์ข้อมูลสมัยใหม่
4. หลักการทำงาน
The สายไฟเบอร์แบบพาสซีฟ ทำงานโดยการส่งสัญญาณไฟฟ้าโดยตรงผ่านสายทองแดงแบบทวิน-แอ็กเซียลที่รวมกัน ปลายแต่ละด้านของสายเคเบิลจะถูกสิ้นสุดด้วยขั้วต่อ QSFP28 ที่เชื่อมต่อโดยตรงกับพอร์ตของระบบโฮสต์ ขั้วต่อมีชิป EEPROM ซึ่งเก็บข้อมูลผลิตภัณฑ์ที่สำคัญ เช่น หมายเลขซีเรียล ผู้ผลิต และลักษณะเฉพาะของสายเคเบิล ข้อมูลนี้ถูกอ่านโดยโฮสต์ผ่านอินเทอร์เฟซ I²C ทำให้สามารถระบุและกำหนดค่าได้โดยอัตโนมัติ ในฐานะ สายทองแดงแบบพาสซีฟ ไม่จำเป็นต้องมีการปรับเวลาสัญญาณใหม่หรือส่วนประกอบที่ใช้งานอยู่ ส่งผลให้มีความหน่วงและใช้พลังงานน้อยที่สุด ทำให้เส้นทางสัญญาณมีประสิทธิภาพเป็นพิเศษสำหรับการส่งข้อมูลระยะสั้น
5. แอปพลิเคชันและการใช้งาน
MCP1600-C003E30L ถูกนำไปใช้ในสภาพแวดล้อมการประมวลผลประสิทธิภาพสูงที่ความหน่วงต่ำและแบนด์วิธสูงเป็นสิ่งสำคัญ แอปพลิเคชันหลัก ได้แก่:
- การเชื่อมต่อศูนย์ข้อมูล: การเชื่อมต่อสวิตช์ top-of-rack (ToR) กับสวิตช์ leaf/spine หรือเซิร์ฟเวอร์ความหนาแน่นสูง
- เครือข่ายการซื้อขายความถี่สูง (HFT): ที่ความหน่วงน้อยที่สุดเป็นสิ่งสำคัญยิ่งสำหรับระบบธุรกรรมทางการเงิน
- โครงสร้างพื้นฐานคลาวด์: การสร้างเครือข่ายแบ็กเอนด์ที่ปรับขนาดได้และมีประสิทธิภาพสำหรับผู้ให้บริการคลาวด์
- เครือข่ายองค์กรหลัก: การรวมทราฟฟิกในเลเยอร์หลักของเครือข่ายองค์กรขนาดใหญ่
- เครือข่ายพื้นที่จัดเก็บข้อมูล (SAN): การเชื่อมต่ออาร์เรย์จัดเก็บข้อมูลกับเซิร์ฟเวอร์เพื่อการเข้าถึงข้อมูลความเร็วสูง
6. ข้อมูลจำเพาะและคู่มือการเลือก
ตารางต่อไปนี้แสดงรายละเอียดข้อมูลจำเพาะที่สำคัญของรุ่น MCP1600-C003E30L และทำหน้าที่เป็นแนวทางในการเลือกเทียบกับรุ่นอื่นๆ
| พารามิเตอร์ | ข้อมูลจำเพาะ |
|---|---|
| หมายเลขรุ่น | MCP1600-C003E30L |
| อัตราข้อมูล | 100 Gb/s (4x25.78125 Gb/s) |
| อินเทอร์เฟซ | QSFP28 ถึง QSFP28 |
| ประเภทสายเคเบิล | ทองแดงเชื่อมต่อโดยตรง (DAC), พาสซีฟ |
| ความยาว | 3 เมตร |
| แจ็คเก็ต | LSZH (Low Smoke Zero Halogen), สีดำ |
| เกจวัดสายไฟ | 30 AWG |
| รหัสลิงก์ | CA-L (พร้อม RS-FEC) |
| การใช้พลังงาน | < 0.1 W |
| อุณหภูมิในการทำงาน | 0°C ถึง 70°C |
7. ข้อดีและจุดขาย
- ความคุ้มค่า: ให้การประหยัดที่สำคัญเมื่อเทียบกับสายเคเบิลออปติคัลแบบแอคทีฟ (AOC) และโซลูชันที่ใช้ตัวรับส่งสัญญาณสำหรับระยะทางสั้นๆ
- ความหน่วงต่ำพิเศษ: การออกแบบแบบพาสซีฟช่วยให้มั่นใจได้ถึงความหน่วงเกือบเป็นศูนย์ ซึ่งมีความสำคัญอย่างยิ่งสำหรับการใช้งานที่ไวต่อประสิทธิภาพ
- ความน่าเชื่อถือสูง: ผ่านการทดสอบการผลิตอย่างเข้มงวดเพื่อรับประกันประสิทธิภาพและความทนทานที่เหนือกว่า
- การออกแบบที่เป็นมิตรต่อสิ่งแวดล้อม: สร้างด้วยวัสดุ LSZH และ HF/LF ซึ่งเป็นไปตามมาตรฐานด้านสิ่งแวดล้อมและความปลอดภัยที่เข้มงวด
- การผสานรวมที่ราบรื่น: Hot-pluggable และสอดคล้องกับมาตรฐานอุตสาหกรรม ทำให้มั่นใจได้ถึงความเข้ากันได้ในวงกว้างกับอุปกรณ์ของ Mellanox และผู้ขายรายอื่นๆ
8. บริการและการสนับสนุน
ผลิตภัณฑ์นี้ได้รับการสนับสนุนโดยการรับประกันฮาร์ดแวร์แบบจำกัด 1 ปี ครอบคลุมการซ่อมแซมหรือเปลี่ยนชิ้นส่วนที่บกพร่อง เรารับประกันห่วงโซ่อุปทานที่มั่นคงด้วยสินค้าคงคลังจำนวนมาก ทำให้สามารถจัดส่งได้อย่างรวดเร็วเพื่อตอบสนองกำหนดการโครงการเร่งด่วน ทีมสนับสนุนด้านเทคนิคเฉพาะของเราพร้อมให้บริการตลอด 24 ชั่วโมงทุกวันเพื่อให้คำปรึกษาก่อนการขายและความช่วยเหลือด้านเทคนิคหลังการขาย เพื่อให้มั่นใจถึงการผสานรวมที่ราบรื่นในโครงสร้างพื้นฐานเครือข่ายของคุณ
9. คำถามที่พบบ่อย (FAQ)
ถาม: อะไรคือความแตกต่างระหว่างรหัสลิงก์ CA-N และ CA-L
ตอบ: CA-N (No-FEC) ใช้สำหรับสายเคเบิลที่สั้นกว่า (สูงสุด 2 เมตร) โดยไม่มีการแก้ไขข้อผิดพลาดไปข้างหน้า CA-L (Long) ซึ่งใช้ในสายเคเบิลขนาด 3 เมตรนี้ ช่วยให้ Reed-Solomon FEC (RS-FEC) เพื่อให้มั่นใจถึงความสมบูรณ์ของสัญญาณในระยะทางที่ไกลขึ้น
ถาม: สาย DAC นี้เข้ากันได้กับสวิตช์ที่ไม่ใช่ของ Mellanox หรือไม่
ตอบ: แม้ว่าจะปรับให้เหมาะสมสำหรับระบบ Mellanox แต่สาย QSFP28 DAC นั้นอิงตามมาตรฐานอุตสาหกรรมและมักจะเข้ากันได้กับอุปกรณ์จากผู้ขายรายใหญ่อื่นๆ เราขอแนะนำให้ตรวจสอบเมทริกซ์ความเข้ากันได้ของสวิตช์เฉพาะ
ถาม: สายพาสซีฟนี้ต้องใช้พลังงานภายนอกหรือไม่
ตอบ: ไม่ สายทองแดงเชื่อมต่อโดยตรงแบบพาสซีฟใช้พลังงานน้อยที่สุด (<0.1W) โดยตรงจากพอร์ตโฮสต์และไม่มีส่วนประกอบที่ใช้งานอยู่ ซึ่งนำไปสู่การใช้พลังงานต่ำ
ถาม: รัศมีการโค้งงอขั้นต่ำสำหรับสายเคเบิลนี้คืออะไร
ตอบ: รัศมีการโค้งงอขั้นต่ำสำหรับการโค้งงอครั้งเดียวที่ไม่ซ้ำกันคือ 5 เท่าของเส้นผ่านศูนย์กลางของสายเคเบิล (35.5 มม. สำหรับ 30AWG) สำหรับการโค้งงอซ้ำๆ ระหว่างการติดตั้ง ให้รักษารัศมีการโค้งงอ 10 เท่าของเส้นผ่านศูนย์กลางของสายเคเบิล (71 มม.)
10. ข้อควรระวัง
- ความเข้ากันได้: ตรวจสอบความเข้ากันได้กับการกำหนดค่าสวิตช์และพอร์ตเฉพาะของคุณก่อนทำการซื้อ
- การจัดการ: หลีกเลี่ยงการโค้งงอที่แหลมคมเกินรัศมีการโค้งงอขั้นต่ำที่ระบุ เพื่อป้องกันความเสียหายต่อตัวนำภายใน
- สภาพแวดล้อม: ทำงานและจัดเก็บภายในช่วงอุณหภูมิ (0°C ถึง 70°C) และความชื้น (5% ถึง 85% ไม่ควบแน่น) ที่ระบุ
- การคายประจุไฟฟ้าสถิต (ESD): ใช้สายรัดข้อมือ ESD เสมอเมื่อจัดการกับขั้วต่อสายเคเบิล เพื่อป้องกันความเสียหายจากไฟฟ้าสถิตต่อส่วนประกอบที่ละเอียดอ่อน
- การติดตั้ง: ตรวจสอบให้แน่ใจว่าระบบถูกปิดอยู่หรือพอร์ตรองรับการเสียบปลั๊กก่อนที่จะใส่หรือถอดสายเคเบิล
