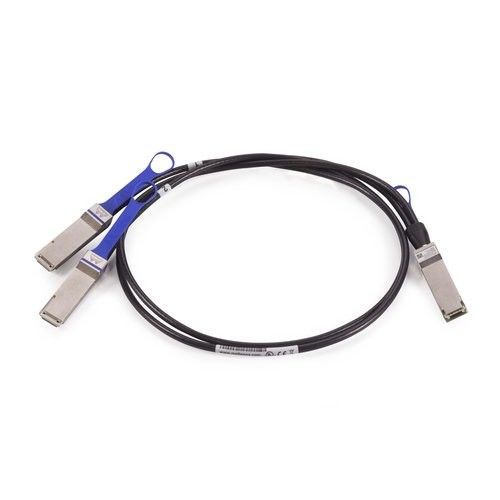

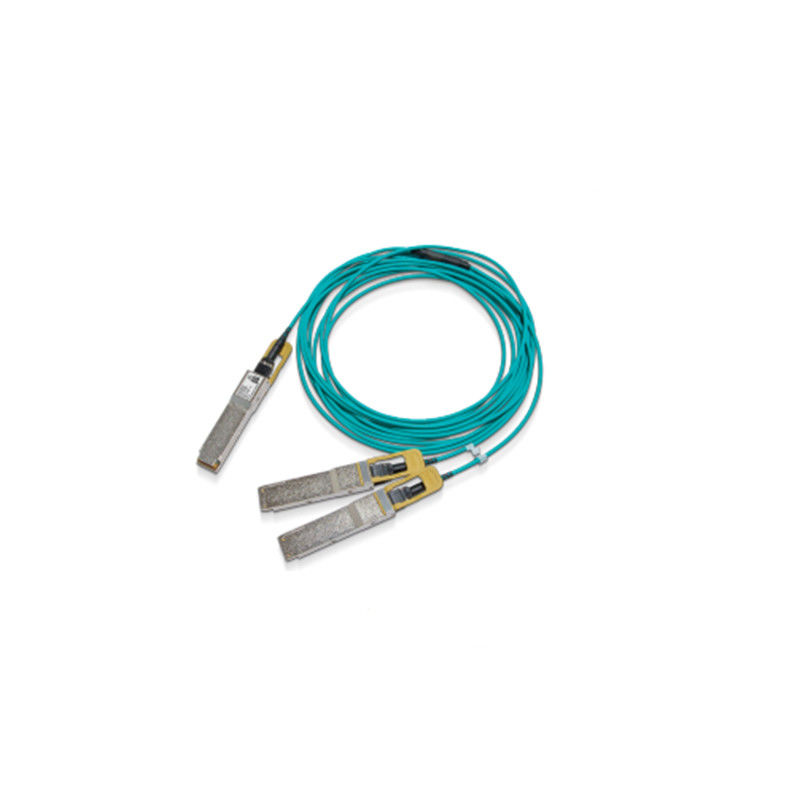

MFS1S50-H005V 200Gb/s QSFP56 ถึง 2x100Gb/s Active Optical Cable (AOC)

1. ภาพรวมผลิตภัณฑ์

NVIDIA® MFS1S50-H005V เป็นสายเคเบิลออปติคัลแบบแอคทีฟ (AOC) ประสิทธิภาพสูงและคุ้มค่า ออกแบบมาสำหรับการเชื่อมต่อศูนย์ข้อมูลสมัยใหม่ โซลูชัน Optical Fiber Cable ที่ล้ำสมัยนี้แปลงพอร์ต 200Gb/s เดียวเป็นสองช่องสัญญาณ 100Gb/s อิสระ ทำให้การใช้งานพอร์ตสูงสุดและลดต้นทุนโครงสร้างพื้นฐาน เป็นส่วนประกอบสำคัญสำหรับการเชื่อมต่อเครือข่ายความเร็วสูง โดยนำเสนอทางเลือกที่เชื่อถือได้แทนโซลูชันสายไฟเบอร์แบบพาสซีฟแบบดั้งเดิม พร้อมประสิทธิภาพและการเข้าถึงที่เพิ่มขึ้น

2. ลักษณะสำคัญ

• รองรับการแยก 200Gb/s InfiniBand HDR และ 200GbE เป็น 2x100Gb/s
• ใช้การมอดูเลต 4x50Gb/s PAM4 ต่อเลน
• ฟอร์มแฟกเตอร์ QSFP56 แบบ Hot-pluggable เพื่อการติดตั้งที่ง่ายดาย
• ใช้พลังงานต่ำ: 4.5W (ปลาย 200G), 3.0W (ปลาย 100G ทั่วไป)
• เข้าถึงได้ถึง 30 เมตรผ่านไฟเบอร์มัลติโหมด (MMF)
• สอดคล้องกับมาตรฐาน SFF-8665, SFF-8636 และ RoHS
• อินเทอร์เฟซ Digital Diagnostic Monitoring (DDM) ในตัว

3. เทคโนโลยีหลักและมาตรฐาน

AOC นี้ใช้เทคโนโลยี VCSEL (Vertical Cavity Surface-Emitting Laser) และสอดคล้องกับมาตรฐานอุตสาหกรรมที่สำคัญอย่างเต็มที่ รวมถึง SFF-8665 สำหรับฟอร์มแฟกเตอร์ QSFP56 และ SFF-8636 สำหรับการจัดการ รองรับโปรโตคอล IBTA InfiniBand HDR และ 200 Gigabit Ethernet ทำให้มั่นใจได้ถึงการทำงานร่วมกันในวงกว้าง อินเทอร์เฟซ I²C ในตัวให้ความสามารถในการตรวจสอบและจัดการที่ครอบคลุม ซึ่งเป็นข้อได้เปรียบที่สำคัญเหนือกว่าสายไฟเบอร์แบบพาสซีฟพื้นฐาน

4. หลักการทำงาน

สายเคเบิลทำงานเป็นตัวแยกสัญญาณออปติคัลแบบแอคทีฟ ปลาย 200G QSFP56 เดียวรับสัญญาณ 200Gb/s ซึ่งจะถูกแยกและแปลงเป็นสัญญาณออปติคัล 100Gb/s สองสัญญาณแยกกัน สัญญาณเหล่านี้ถูกส่งผ่านไฟเบอร์มัลติโหมดภายในไปยังปลาย 100G QSFP56 สองด้าน กระบวนการแปลงแบบแอคทีฟนี้ ซึ่งแตกต่างจากสายไฟเบอร์แบบพาสซีฟที่เพียงแค่ส่งสัญญาณ ทำให้สามารถเข้าถึงได้ไกลขึ้นและมีความสมบูรณ์ของสัญญาณที่เหนือกว่าภายในสภาพแวดล้อมศูนย์ข้อมูล

5. สถานการณ์การใช้งาน

• เชื่อมต่อสวิตช์ 200G leaf กับสวิตช์หรือเซิร์ฟเวอร์ 100G spine
• คลัสเตอร์ High-Performance Computing (HPC) และ AI/ML
• การขยายโครงสร้างศูนย์ข้อมูลและการแบ่งส่วนเครือข่าย
• เครือข่ายการซื้อขายความถี่สูงและข้อมูลทางการเงิน
• โครงสร้างพื้นฐานคลาวด์และศูนย์ข้อมูลองค์กร

6. ข้อมูลจำเพาะและข้อมูลการสั่งซื้อ

ตารางการสั่งซื้อ

7. ข้อดีและจุดขาย

• การเพิ่มประสิทธิภาพความหนาแน่นของพอร์ต: เพิ่มจำนวนการเชื่อมต่อ 100G ที่มีอยู่จากพอร์ตสวิตช์ 200G เดียวได้อย่างมีประสิทธิภาพ โดยให้ต้นทุนต่อพอร์ตที่ดีกว่าการใช้ Optical Fiber Cables สองเส้นแยกกัน
• ประสิทธิภาพที่เหนือกว่า: การปรับเวลาและขยายสัญญาณแบบแอคทีฟช่วยให้มั่นใจได้ถึงความสมบูรณ์ของสัญญาณที่ดีกว่าในระยะทางที่ไกลกว่าเมื่อเทียบกับสาย DAC แบบพาสซีฟหรือสายไฟเบอร์แบบพาสซีฟมาตรฐาน
• ลดความหน่วง: ออกแบบมาสำหรับการส่งข้อมูลที่มีความหน่วงต่ำ ซึ่งมีความสำคัญอย่างยิ่งสำหรับแอปพลิเคชัน HPC และแอปพลิเคชันทางการเงิน
• ใช้งานง่าย: Hot-pluggable และยืดหยุ่น ทำให้การจัดการสายเคเบิลง่ายขึ้นเมื่อเทียบกับทางเลือกทองแดงขนาดใหญ่

8. บริการและการสนับสนุน

ผลิตภัณฑ์ทั้งหมดของเรา รวมถึง Optical Fiber Cable ประสิทธิภาพสูงนี้ ได้รับการสนับสนุนโดยการรับประกันมาตรฐาน เรามีสินค้าคงคลังจำนวนมากกว่า 10 ล้านหน่วยสำหรับการจัดส่งที่รวดเร็ว ทีมสนับสนุนด้านเทคนิคของเราให้คำปรึกษาตลอด 24 ชั่วโมงทุกวันเพื่อช่วยเหลือในการรวมระบบและการแก้ไขปัญหา เพื่อให้มั่นใจว่าการปรับใช้ของคุณประสบความสำเร็จ

9. คำถามที่พบบ่อย (FAQ)

ถาม: สายเคเบิลนี้เข้ากันได้กับสวิตช์ Mellanox/ NVIDIA Spectrum ที่มีอยู่ของฉันหรือไม่
ตอบ: ใช่ MFS1S50-H005V AOC ได้รับการออกแบบมาเพื่อการทำงานร่วมกันอย่างราบรื่นกับสวิตช์ NVIDIA Spectrum (เช่น SN3700, SN4600) และระบบ Mellanox InfiniBand อื่นๆ ที่รองรับอัตรา HDR

ถาม: สายเคเบิลออปติคัลแบบแอคทีฟนี้แตกต่างจากสายไฟเบอร์แบบพาสซีฟอย่างไร
ตอบ: AOC มีส่วนประกอบแอคทีฟที่ขยายและปรับเวลาสัญญาณออปติคัลใหม่ ทำให้สามารถเข้าถึงได้ไกลขึ้น (สูงสุด 30 ม. ด้วย MMF) และมีความสมบูรณ์ของสัญญาณที่ดีกว่า สายไฟเบอร์แบบพาสซีฟไม่มีส่วนประกอบแอคทีฟและมักใช้สำหรับระยะทางที่สั้นกว่ามากหรือแอปพลิเคชันที่แตกต่างกัน

ถาม: ปลาย 100G สองด้านสามารถเชื่อมต่อกับสวิตช์ที่แตกต่างกันได้หรือไม่
ตอบ: ไม่ ปลาย 100G ทั้งสองด้านมาจากและได้รับการจัดการโดยปลาย 200G เดียว พวกเขาได้รับการออกแบบมาเพื่อเชื่อมต่ออุปกรณ์สองเครื่องแยกกัน (เช่น เซิร์ฟเวอร์สองเครื่อง) กับพอร์ต 200G ต้นน้ำหนึ่งพอร์ต

10. ข้อควรระวัง

• ตรวจสอบให้แน่ใจว่าเข้ากันได้กับข้อมูลจำเพาะของพอร์ตอุปกรณ์โฮสต์ (QSFP56 รองรับ HDR/200G)
• สังเกตรัศมีการโค้งงอขั้นต่ำ (30 มม.) ระหว่างการติดตั้งเพื่อป้องกันความเสียหายต่อไฟเบอร์ภายใน
• ใช้ฝาครอบกันฝุ่นป้องกันเสมอเมื่อไม่ได้ใช้งานพอร์ต
• ปฏิบัติตามข้อควรระวัง ESD (Electrostatic Discharge) มาตรฐานระหว่างการจัดการ
• อุปกรณ์นี้เป็นไปตามขีดจำกัด FCC Class A การทำงานในพื้นที่อยู่อาศัยอาจทำให้เกิดการรบกวน
